实验一：静态路由

1. 实验目的

（1）掌握路由表的概念

（2）掌握route-static 命令的使用方法

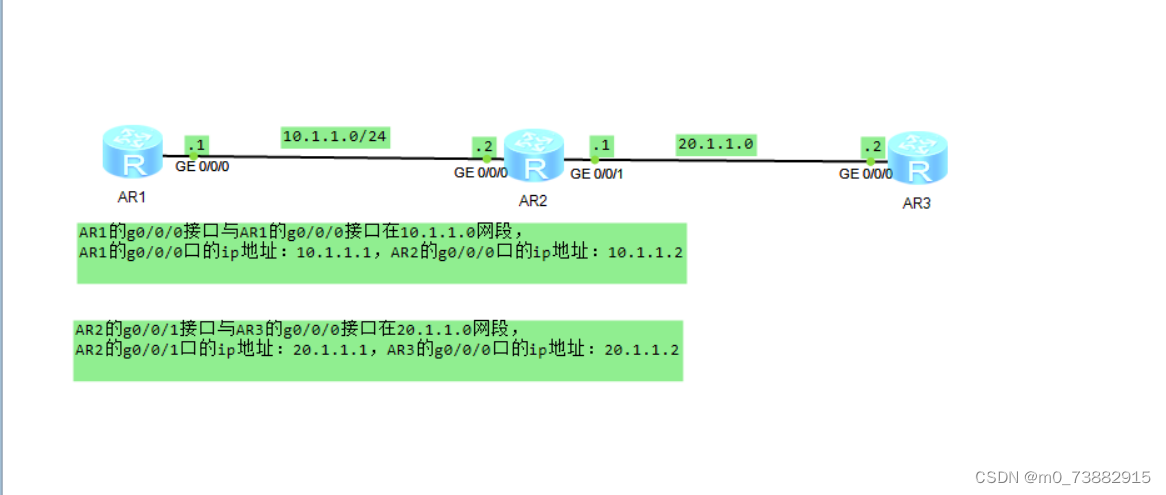

2. 实验拓扑

3. 实验步骤

（1）配置路由器接口IP地址

命令：
system-view     //进入系统视图
interface g0/0/0          //进入g0/0/0接口
ip  address 10.1.1.1  255.255.255.0    //这里子网掩码有两种表示方式：“10.1.1.1/24”或者
                                           “10.1.1.1  255.255.255.0”

quit   //退出当前视图
display  ip  interface  brief     //查看接口处ip简要情况

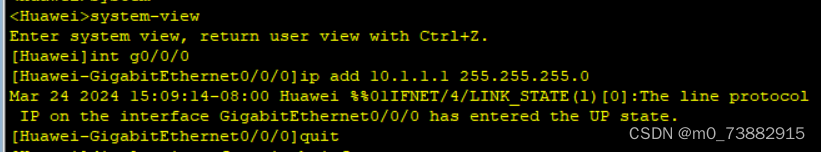

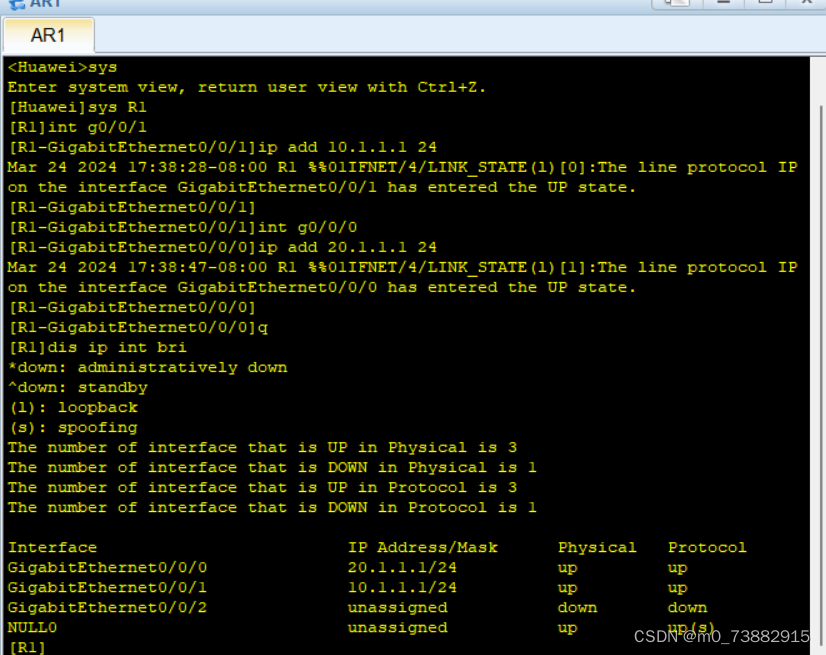

例如：AR1配置如下图：

---

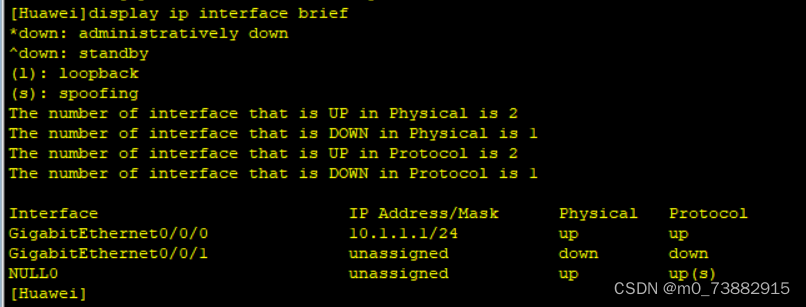

这里我们分析一下AR1的接口ip情况（如下图）：

• display  ip interface brief   查看接口状态命令
• “*”表示该接口被管理员手动关闭
• “^"表示该接口是备份接口
• （l）lookback：表示环回
• （s）spoofing：表示欺骗
• interface（接口）：有g0/0/0 和 g0/0/1
• IP  address（ip地址）：g0/0/0接口ip地址是10.1.1.1 ，和我们刚才配置的相同，说明ip配置正确
• physical（接口物理状态）：up 开启； down 关闭

---

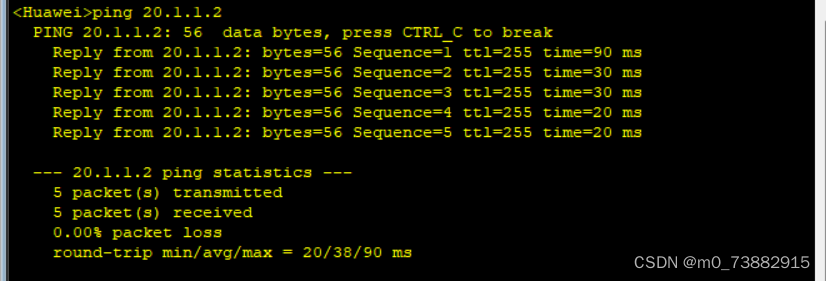

（2）测试路由器相互之间的连通性

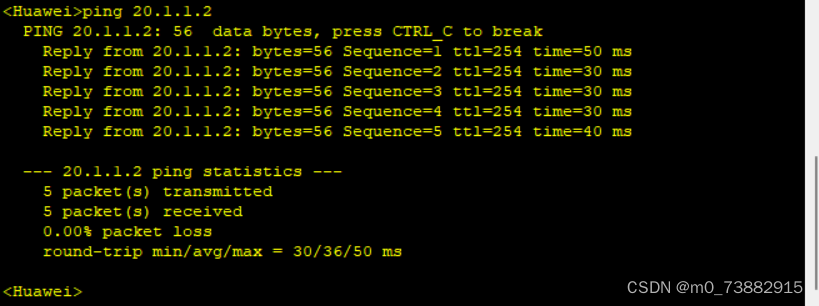

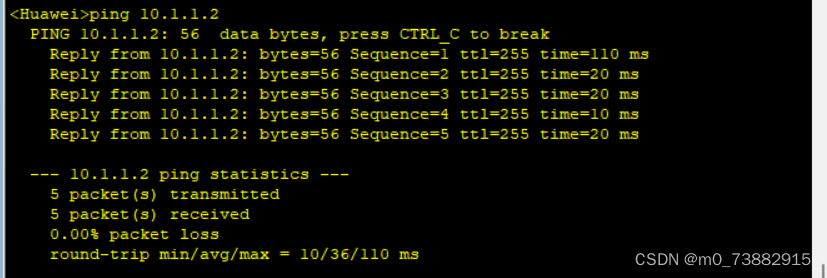

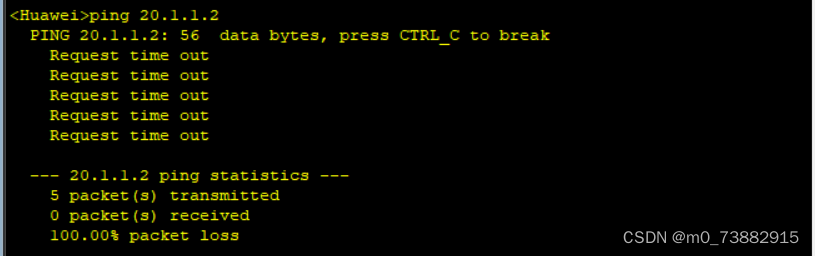

我们可以看出AR1能Ping通AR2；AR2能Ping通AR3；由于AR1与AR3不再同一网段，我们没配置路由信息，所以AR1与AR3暂时不能通信（如下）。

3.配置静态路由

静态路由配置的3种命令：
（1）关联下一跳地址
ip  route-static  <网段地址>  <子网掩码> <下一跳ip地址>
（2）关联出接口

ip  route-static  <网段地址>  <子网掩码> <出接口类型>
(3)关联下一跳和出接口
ip  route-static  <网段地址>  <子网掩码>  <出接口类型>  <下一跳ip地址>


例如本实验AR1路由三种配置方法：
ip  route-static 20.1.1.0 255.255.255.0 10.1.1.2
ip  route-static 20.1.1.1 255.255.255.0 g0/0/0
ip  route-static 20.1.1.0 255.255.255.0 g0/0/0 10.1.1.2

①AR1的配置如下：

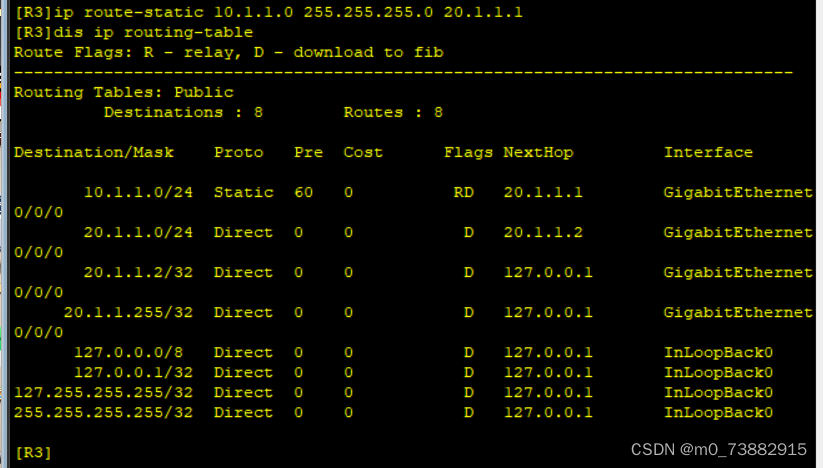

②AR3的配置如下：

4. 实验调试

display  ip  routing-table  //查看路由表命令

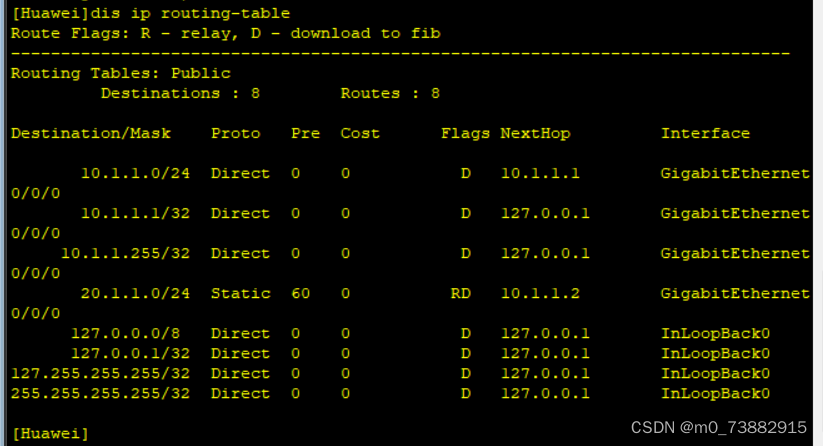

 ①查看AR1路由表

路由表参数解析如下：

Destination / Mask ：指此路由的目标网络与子网掩码；

Proto（protocol) :该路由的协议类型。
 Pre（Preference） ：指优先级，针对同一目的地，可能存在不同下一跳、出接口等多条路由，这些不同的路由可以是由不同的路由协议发现的，也可以是手工配置的静态路由。优先级最高（数值最小）者将成为当前的最优路由。
图中目前有Direct和static两种；direct优先级为0（最高）；static优先级为60
 Cost ：路由开销。当到达同一目的地的多条路由具有相同的路由优先级时，路由开销最小的将成为当前的最优路由。
 Flags : RD ( R 代表此路由条目为迭代的路由条目， D 代表此路由条目下发到 FIB 表中）

 NextHop :指下一跳地址
 Interface :出接口，指明数据将从本路由器的某个接口转发出去。图个GigabitEthernet0/0/0（路由的出接口为G0/0/0)

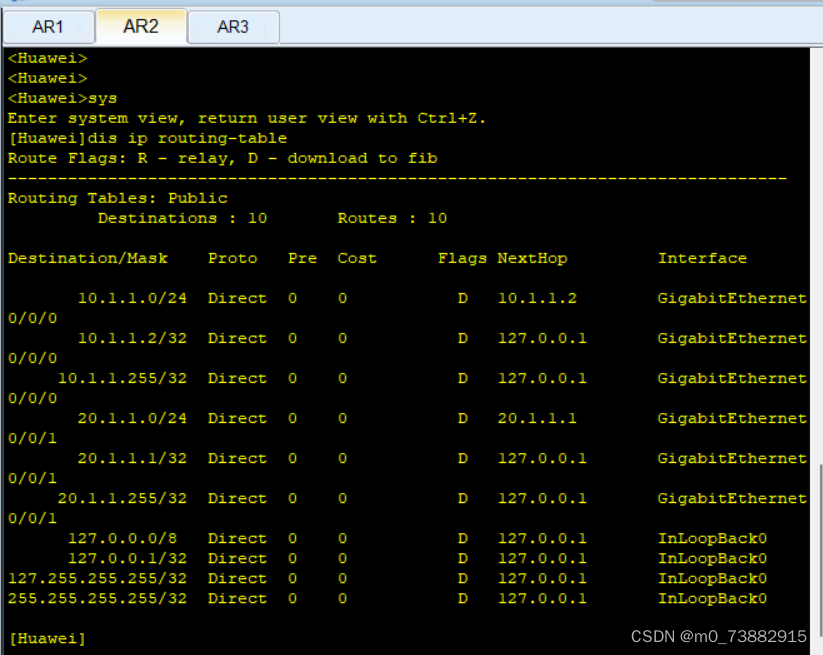

②查看AR2路由表

AR2上已经有去AR3的直连路由，所以不用再进行配置静态路由。

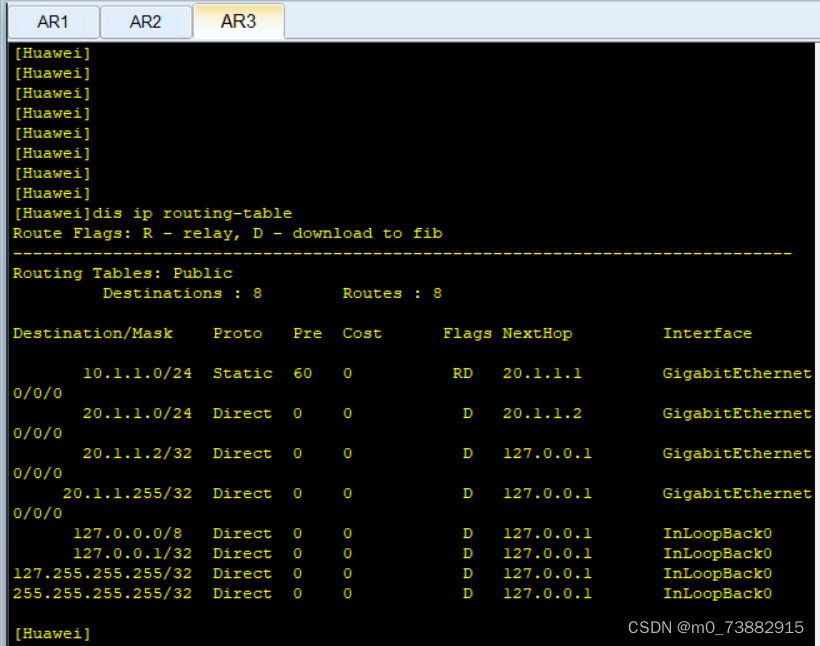

③查看AR3路由表

 ④AR1访问AR3（现在AR1与AR3就能通信了）

实验二：默认路由

1.实验目的

（1）掌握默认路由的使用

（2）掌握默认路由的配置方法

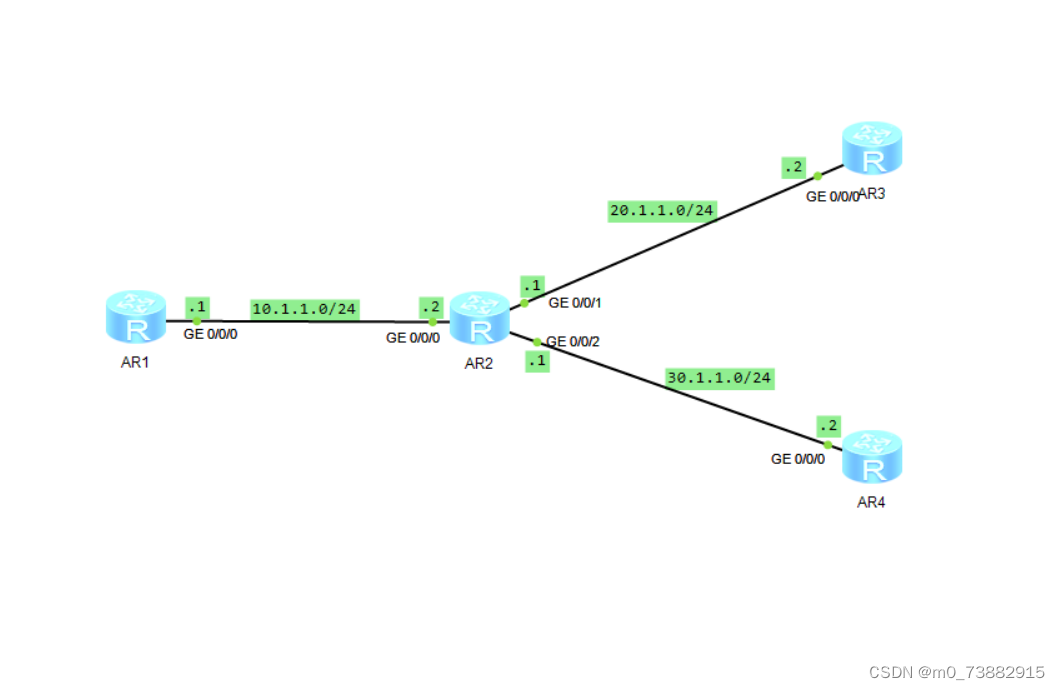

2.实验拓扑

3. 实验步骤

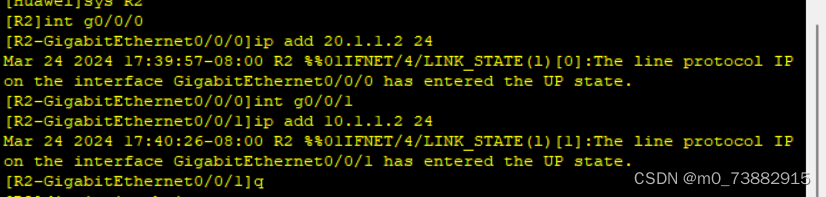

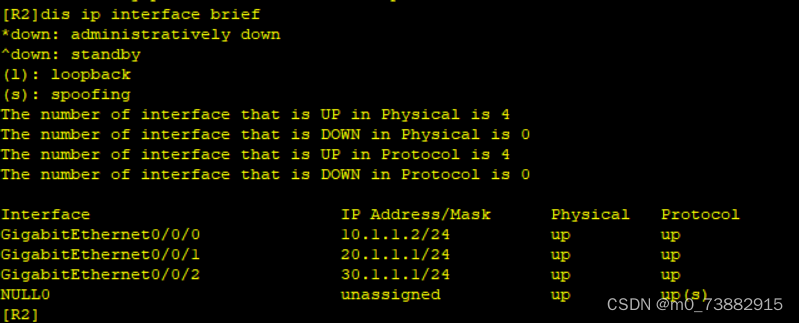

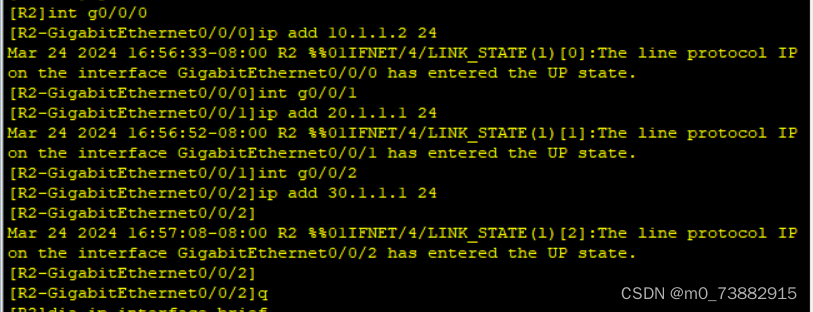

（1）R1, R2, R3 和R4 配置ip地址（下图仅为R2ip配置和接口ip配置情况）

（2）配置静态路由

R1配置如下图：

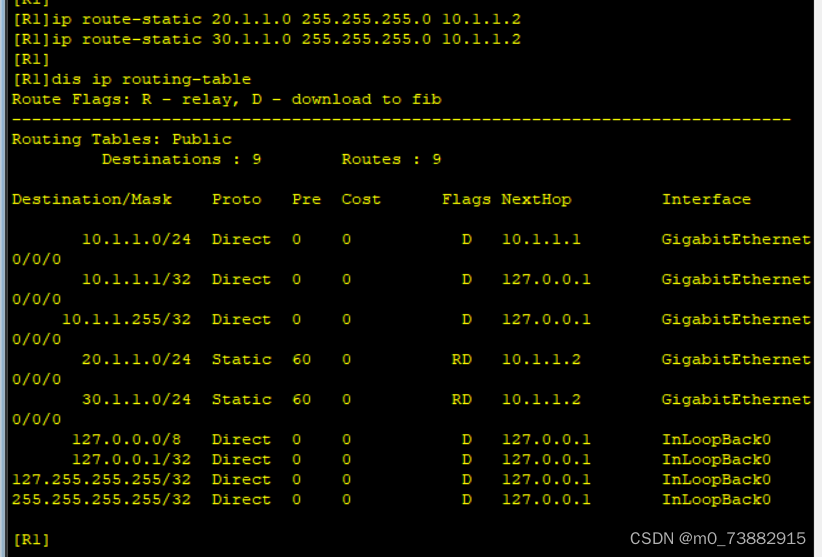

本次实验中，有三个不同网段，R1如果要与R2，R3通信就要配置两条静态路由，见下图；

为了简化配置过程，所以针对下一跳相同的多条静态路由，我们也可以配置一条默认路由去简化配置过程。

默认路由配置命令：ip  route-static  0.0.0.0   0.0.0.0   <下一跳地址>

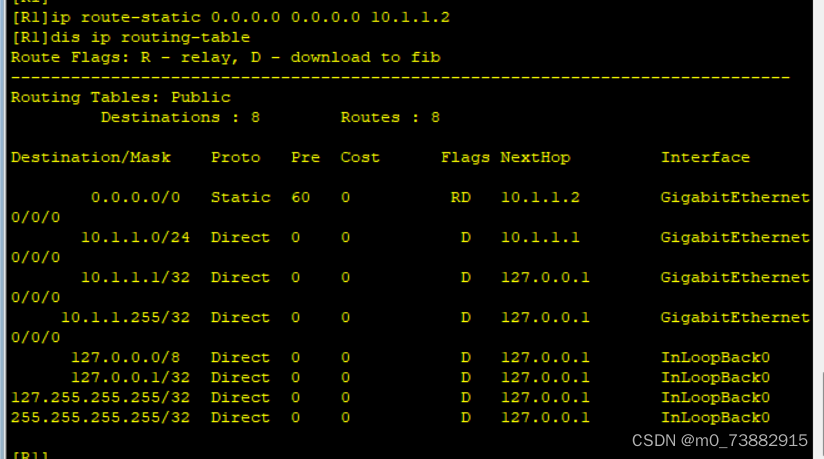

默认路由配置见下图，路由表中只有一条静态路由，完全简化了配置过程：

R3配置如下图：

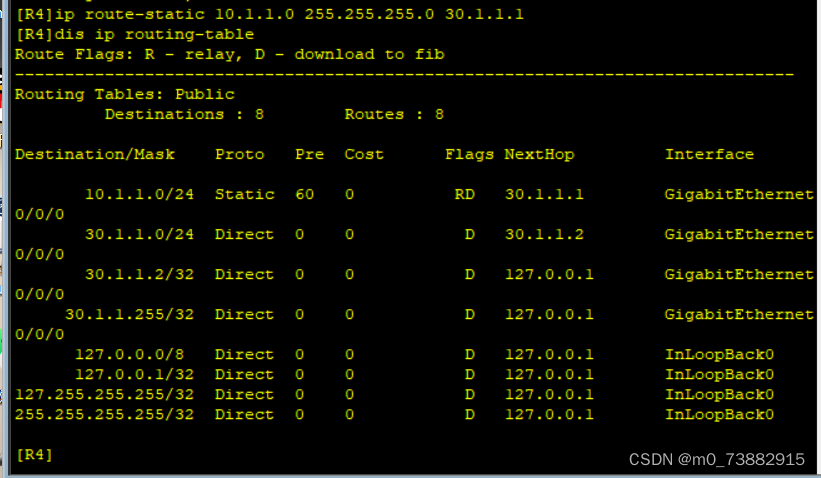

R4的配置如下：

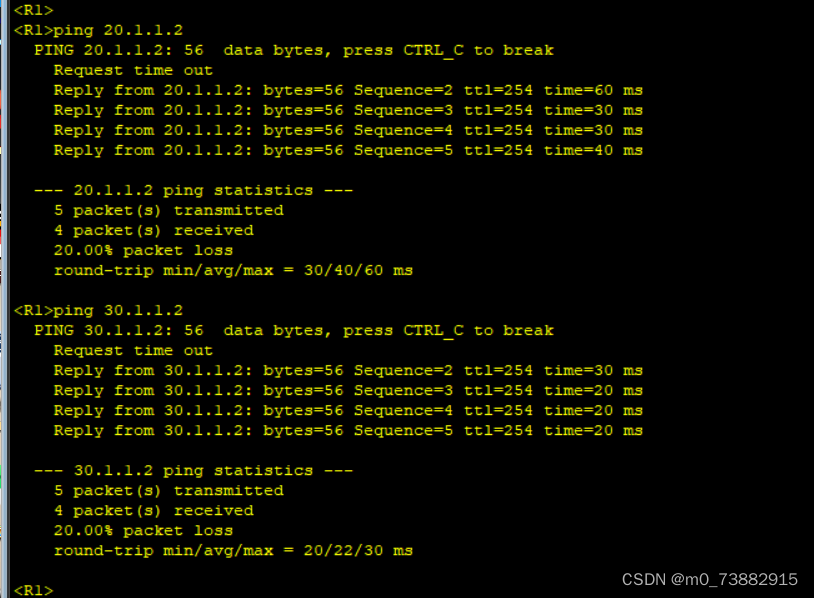

（3）实验调试

三 . 浮动静态路由

1. 实验目的

（1）掌握浮动静态路由的使用

（2）掌握浮动静态路由的配置方法

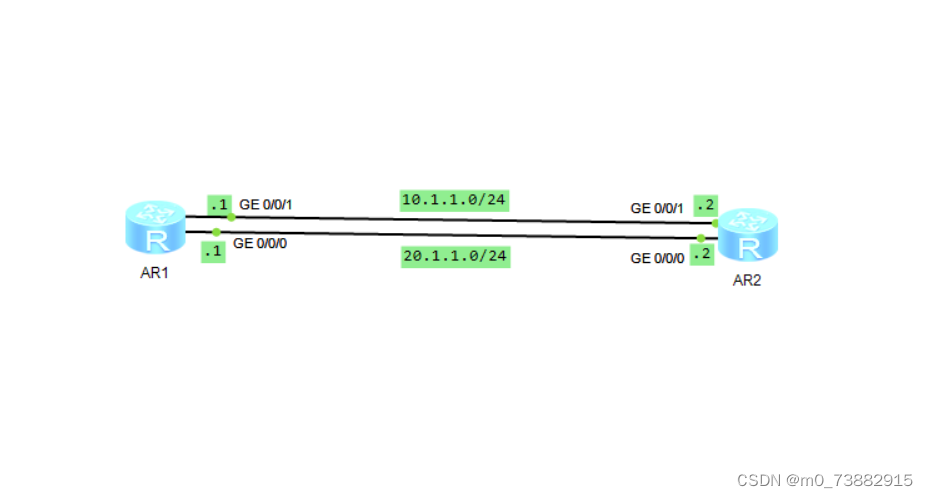

2. 实验拓扑

3. 实验步骤

（1）配置ip地址，测试连通信

R1配置如下：

R2的配置如下：

除了配置原有接口IP之外，在R2上再配置一个loopback接口

---

LoopBack 是路由器中的一个逻辑接口。逻辑接口是指能够实现数据交换功能，但是物理上不存在、需要通过配置建立的接口。 LoopBack 接口一旦被创建，其物理状态和链路协议状态就永远是 up ，即使该接口上没有配置 IP 地址。正是因为这个特性， LoopBack 接口具有特殊的用途。在本实验中 LoopBack 中的8.8.8.8相当于公网上的一台服务器。


---

（2）配置浮动静态路由

---

如果实验要求 R1访问8.8.8.8的的数据都从G0/0/0接口出去。只有当G0/0/0接口的链路出了问题才会从G0/0/1接口出去，就可以通过浮动静态路由来配置

---

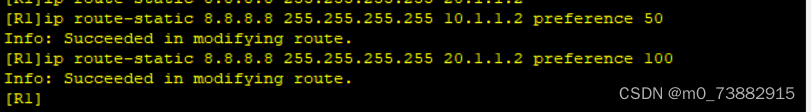

配置如下：



---

preference代表路由的优先级，优先级越小，信任度越高

---

（3）实验调试

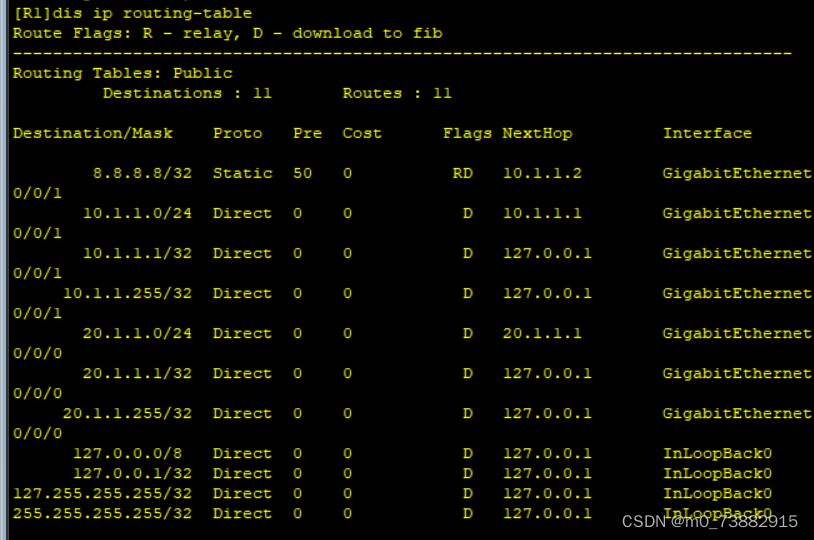

①查看R1路由表信息

路由表中只显示一条去往8.8.8.8的静态路由。

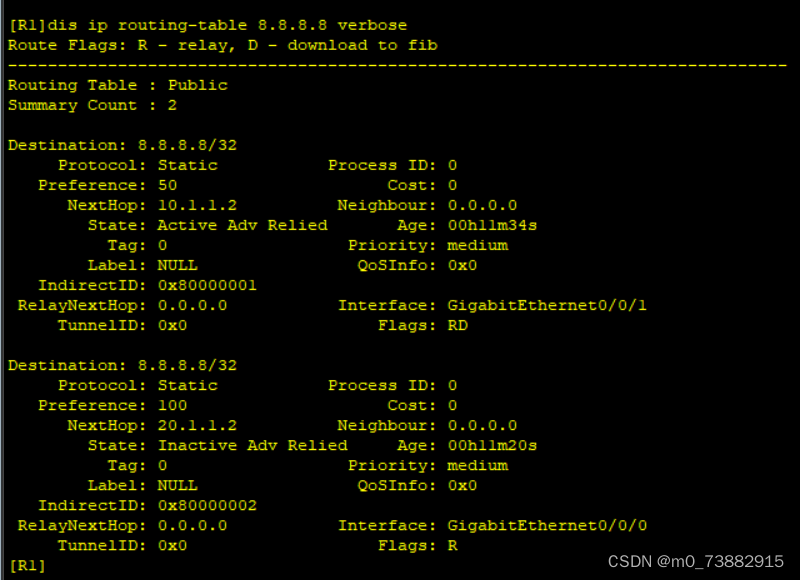

②查看8.8.8.8的详细信息，命令如下：

dis ip routing-table 8.8.8.8 verbose

里面有两条静态路由信息，很明显优先级为100的路由信息被路由表隐藏了。

③关闭g0/0/1接口，造成g0/0/1接口故障，命令如下：

interface g0/0/1
shutdown

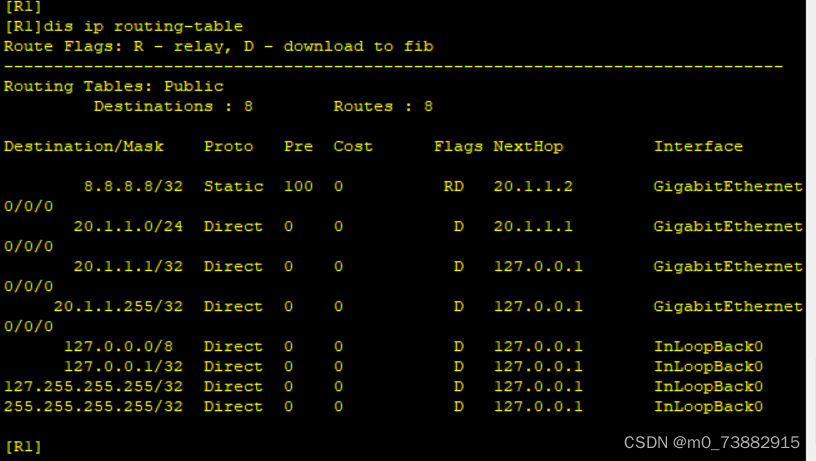

④查看R1的路由表，路由表中就有优先级为100的静态路由

这就是静态浮动路由。

四. 静态路由命令汇总

命令	作用
ip route-static	配置静态路由
display ip routing-table	查看全局路由表
display  ip routing-table x.x.x.x verbose	查看某条路由的详细信息
