实验11：静态路由和默认路由故障排除(课内实验)

1、实验目的及要求：

掌握静态路由和默认路由故障排除的过程，在基于IPv4和IPv6双协议栈的网络中能够查找相关的配置问题，完成网络故障的分析和排除，进行相关网络联通性的测试。

2、实验设备：

路由器3台、二层交换机3台、计算机3台

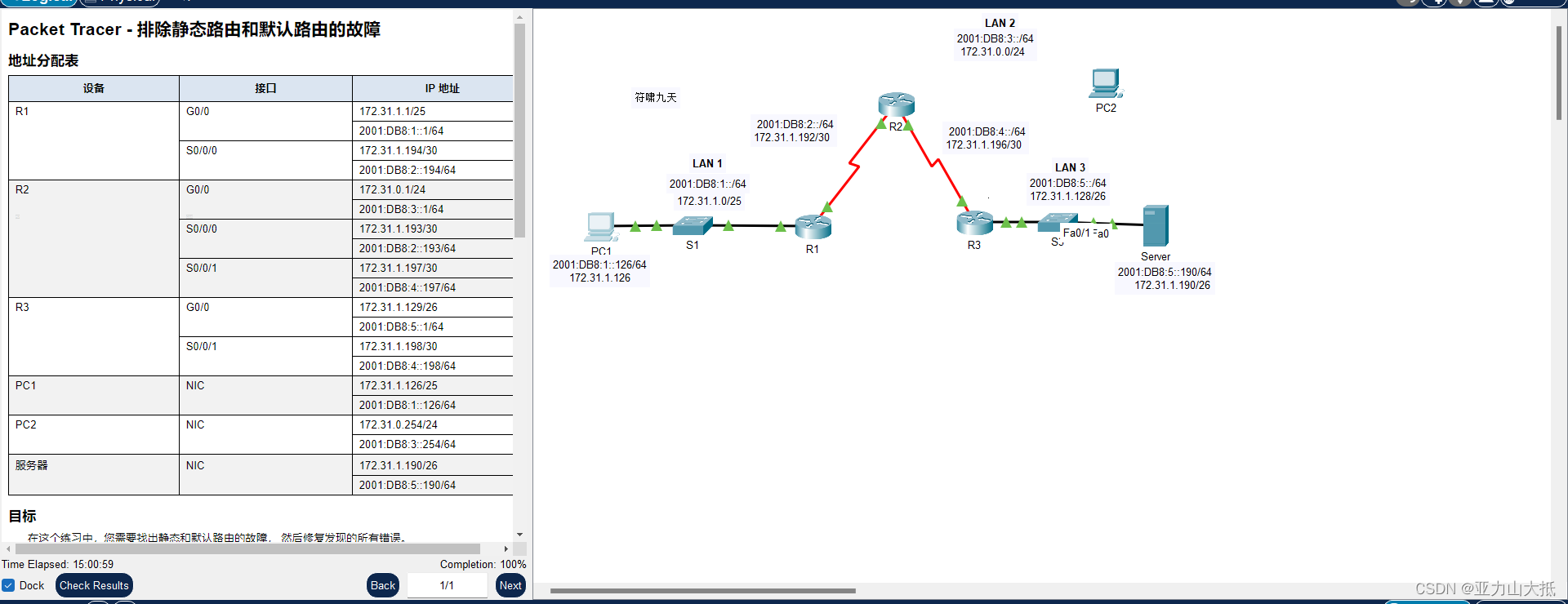

3、实验拓朴：

4、实验步骤：

步骤 1：找到并记录问题。把您的发现记录在下面的表格中。提示网络中共有5处问题。

发现问题是查看R1,R2,R3的ipv4和IPv6进行查看的

R1/R2/R3查看ipv4/ipv6配置如下

enable

show ip route

show ipv6 route

下面是根据查看R1/R2/R3的ipv4和Ipv6所发现的问题

所在地	问题	解决方案
R1	IPv4 默认路由下一跳接口地址错误	关闭172.31.1.195下一跳地址更改为172.31.1.193
R2	到LAN的ipv6目标网络的错误网络地址。	目标地址从 2001：DB6更改为2001:DB8
R2	ipv4 路由的下一跳地址是相反。	route 172.31.1.0 255.255.255.128 172.31.1.194中的172.31.1.0与172.31.1.194反过来即可
R3	缺少到一个LAN1的ipv6路由	在Serial0/0/1配置ipv6 route 2001:DB8:1::/64
R3	到LAN1的 IPv4有错误的子网掩码	子网掩码更改为 255.255.255.128

步骤 2：修复问题。

配置设备，让这些局域网上的主机之间，可以通过 IPv4 和 IPv6 建立完全的连通性 。

注意： 您的任务是使用 现有的静态路由设计方案来建立连通性。修改静态路由的类型会导致分。

下面分别根据查找到的问题进行修复

R1

R1>enable

R1#conf t

Enter configuration commands, one per line.  End with CNTL/Z.

R1(config)#no ip route 0.0.0.0 0.0.0.0 172.31.1.195

R1(config)#ip route 0.0.0.0 0.0.0.0 172.31.1.193

R2
R2>enable
R2#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R2(config)#no ip route 172.31.1.0 255.255.255.128 172.31.1.198
R2(config)#no ip route 172.31.1.128 255.255.255.192 172.31.1.194
R2(config)#ip route 172.31.1.0 255.255.255.128 172.31.1.194
R2(config)#ip route 172.31.1.128 255.255.255.192 172.31.1.198
R2(config)#no ipv6 route 2001:DB6:1::/64 2001:DB8:2::194
R2(config)#ipv6 route 2001:DB8:1::/64 2001:DB8:2::194

R3
R3>enable
R3#conf t
Enter configuration commands, one per line.  End with CNTL/Z.
R3(config)#no ip route 172.31.1.0 255.255.255.240 Serial0/0/1
R3(config)#ipv6 route 2001:DB8:1::/64 Serial0/0/1

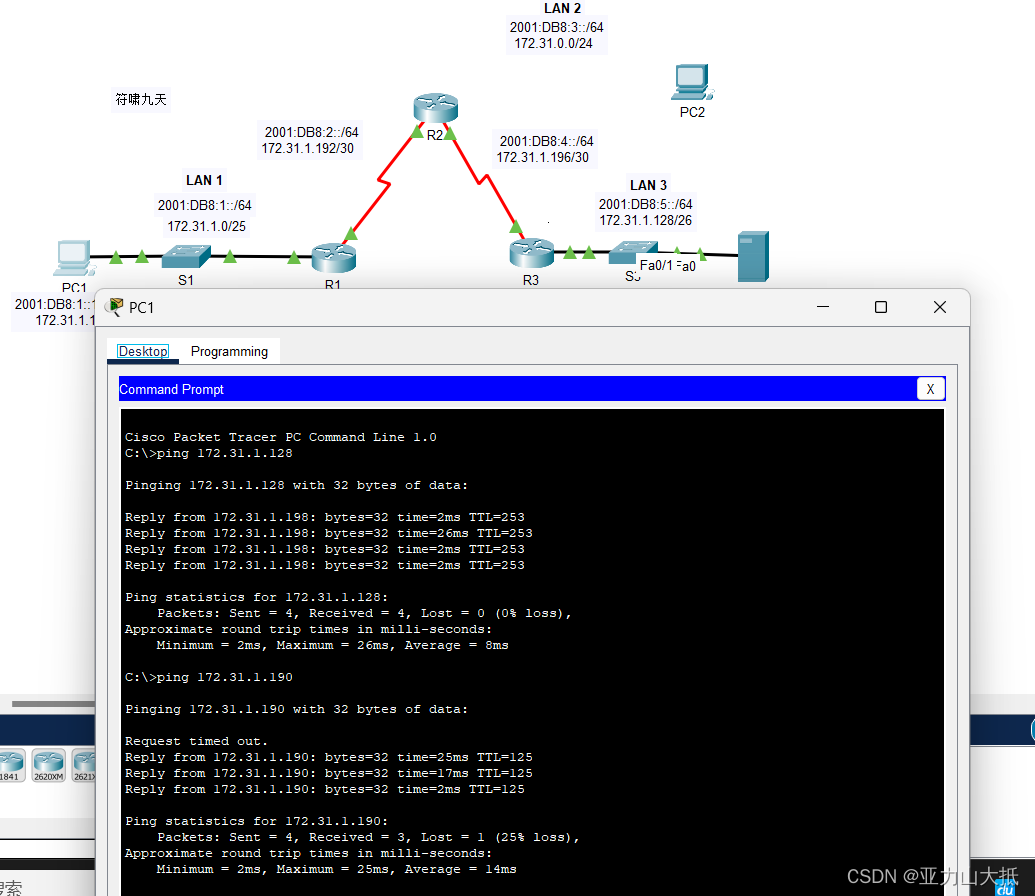

 下面是测试连通性

 最后完成百分百截图如下所示
