前言：

作为单片机小白，最痛苦的莫过于从网上良莠不齐的文章中寻找自己所需知识。本人之前就非常想用LCD1602显示自定义字符（想玩点花操作），但苦于自身愚钝，对网上拷来的代码根本就不知道怎么使用，更别说清楚的了解其原理了，于是苦心专研，研究出实现自定义字符的代码。

注：

1.代码部分只讲怎么用（给那些了解基本原理不想太过深入研究只想实现现象的人使用），

至于小白可以看看后面的原理分析和代码讲解（点赞收藏数够就开坑）

2.本人使用的是普中A2版C51单片机（不是此版的单片机注意检查IO口是否不同）

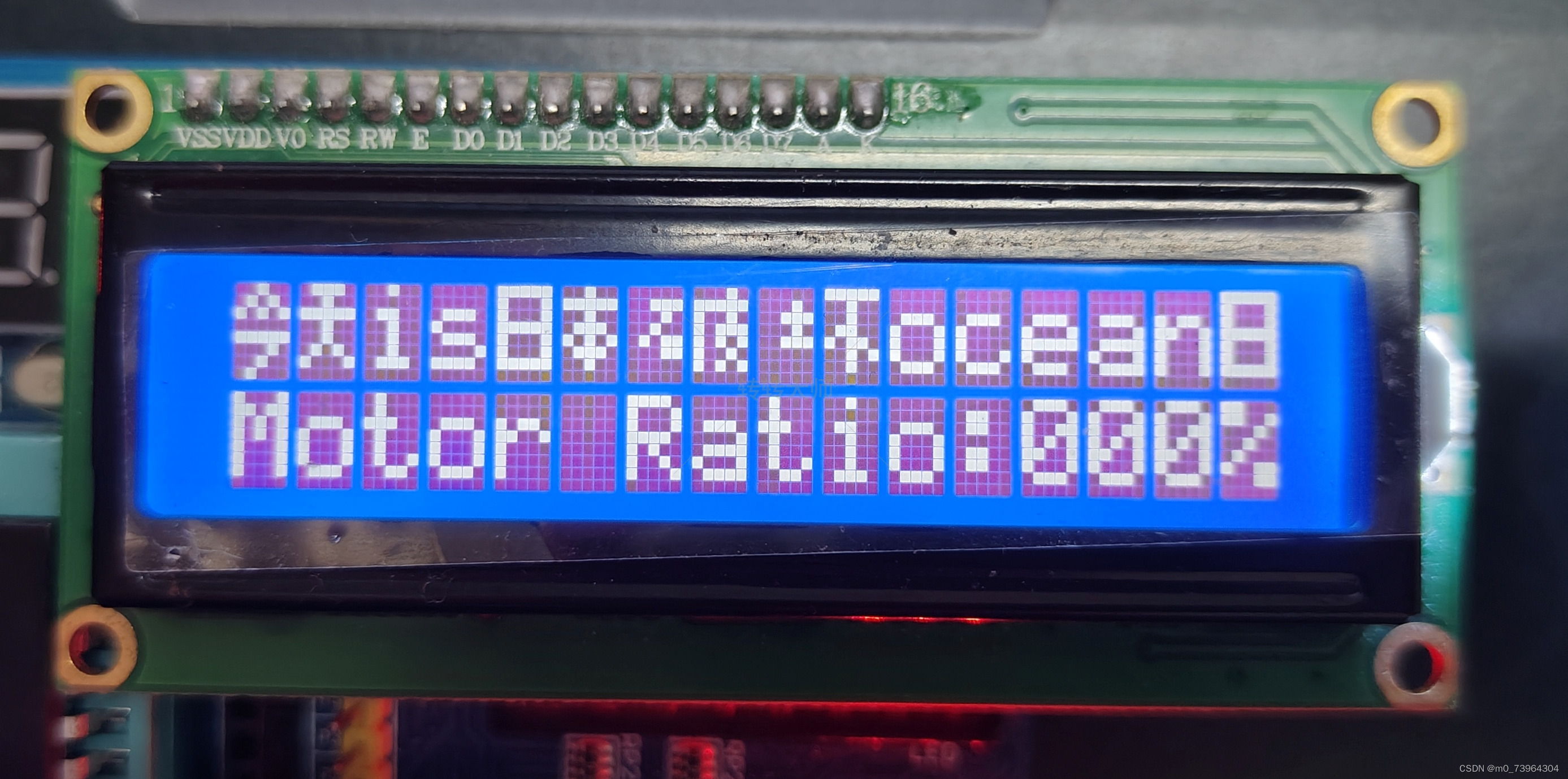

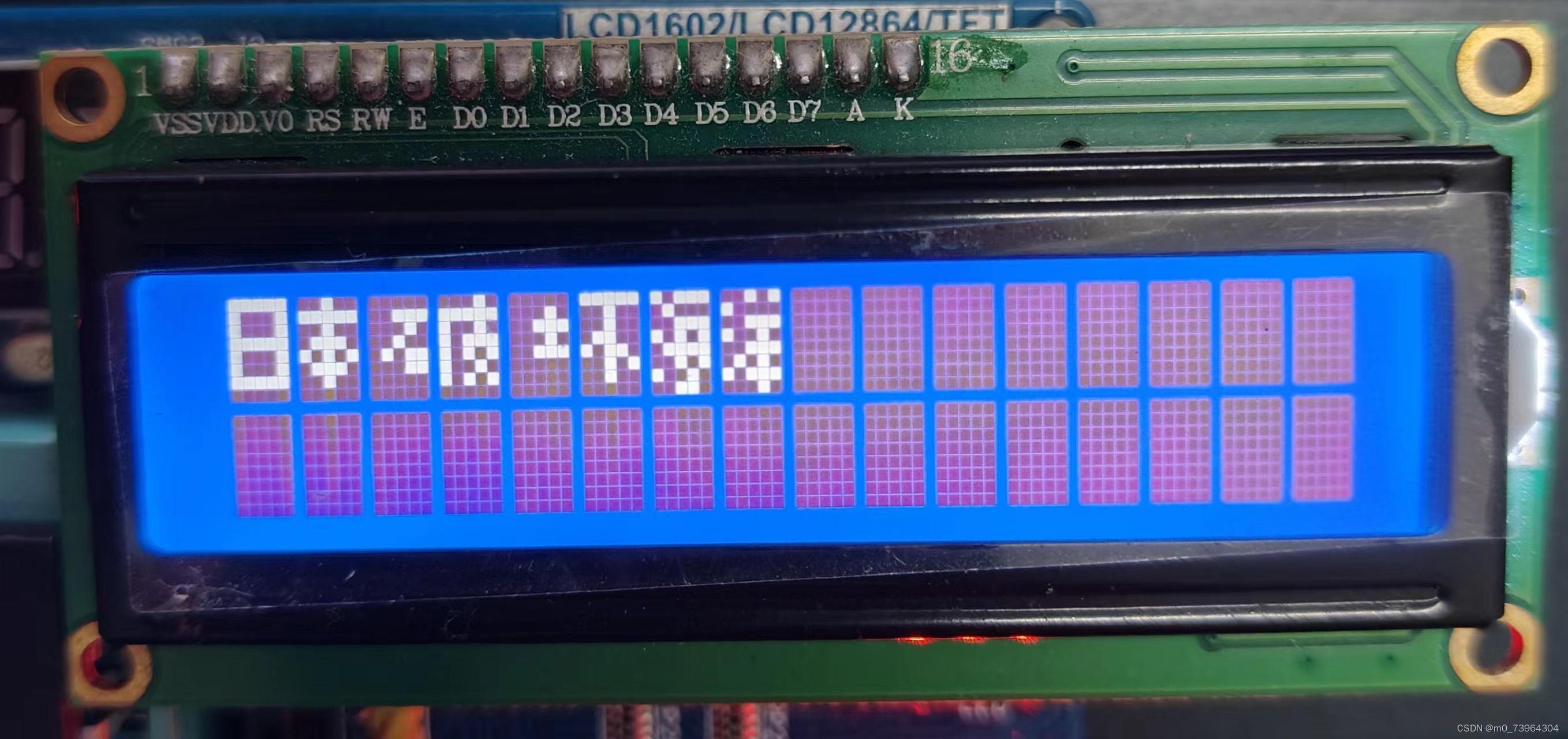

3.以下放出图像证明代码可行性(是我部门作业的截图，懒得再弄)：

代码部分：

1.对端口的重命名和宏定义：

#include <REGX52.H>

sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

2.对LCD写指令和写数据函数：

/**
  * @brief  LCD1602延时函数，可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

3.LCD自定义字符相应函数：

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  在LCD1602指定位置显示自定义字符
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  add  选择展示CGRAM中哪个自定义字符 1~8
  * @param  CG_dat[]存放LCD1602屏幕对应LED亮灭数据,
			CG_dat[9]保存设置CGRAM8个地址中其中一个的第1行的指令
              （规律0x40,0x48,0x50,0x58,0x60,0x58,0x70,0x78）
  * @retval 无
  */
void LCD_makechar(unsigned char Line,unsigned char Column,unsigned char add,unsigned char CG_dat[])
{
	unsigned char i;
	//CGRAM输入自定义字符数据
	for(i=0;i<8;i++)
	{
		LCD_WriteCommand(CG_dat[8]+i);//写入指令：设置CGRAM地址为5*8点阵的第几行
		LCD_WriteData(CG_dat[i]);//把自定义字符第一行的LED灯亮灭数据写入
	}
	LCD_SetCursor(Line,Column);//设置光标位置(确定显示位置)
	LCD_WriteData(add-1);//向DDRAM写入数据（数据为CGRAM中自定义字符的地址）
}

4.头文件部分：

#ifndef __LCD1602_H__
#define __LCD1602_H__

void LCD_Init();
void LCD_WriteCommand(unsigned char Command);
void LCD_WriteData(unsigned char Data);
void LCD_makechar(unsigned char Line,unsigned char Column,unsigned char add,unsigned char CG_dat[]);

#endif

5.主函数部分：

#include "regx52.h"
#include "LCD1602.h"

unsigned char code CG_dat1[]={0x1F,0x11,0x11,0x1F,0x11,0x11,0x1F,0x00,0x40};//日
unsigned char code CG_dat2[]={0x04,0x1F,0x04,0x0E,0x15,0x0E,0x04,0x00,0x48};//本
unsigned char code CG_dat3[]={0x00,0x07,0x02,0x04,0x0B,0x03,0x00,0x00,0x50};//石
unsigned char code CG_dat4[]={0x02,0x1F,0x12,0x17,0x15,0x12,0x15,0x00,0x58};//皮
unsigned char code CG_dat5[]={0x00,0x02,0x07,0x02,0x07,0x00,0x00,0x00,0x60};//土
unsigned char code CG_dat6[]={0x1F,0x04,0x04,0x0C,0x16,0x05,0x04,0x00,0x68};//不
unsigned char code CG_dat7[]={0x17,0x08,0x07,0x15,0x0F,0x05,0x12,0x06,0x70};//海
unsigned char code CG_dat8[]={0x05,0x10,0x07,0x12,0x07,0x0A,0x17,0x02,0x78};//洋

void main()
{
	LCD_Init();
	while(1)
	{
		LCD_makechar(1,1,1,CG_dat1);
		LCD_makechar(1,2,2,CG_dat2);
		LCD_makechar(1,3,3,CG_dat3);
		LCD_makechar(1,4,4,CG_dat4);
		LCD_makechar(1,5,5,CG_dat5);
		LCD_makechar(1,6,6,CG_dat6);
		LCD_makechar(1,7,7,CG_dat7);
		LCD_makechar(1,8,8,CG_dat8);
	}
}
