使用Cisco Packet Tracer完成无线局域网组网

 一、实验目的

1、了解利用 cisco packet tracer 对无线路由器进行基本配置

2、了解 linksys 无线路由器的登录方式和基本的安全策略

3、理解无线局域网的部署

二、实验内容

在 ISP 背后接了一台 DNS 服务器与一个 WWW 服务器，现在 Router1 模拟公司的路由器，在公司的路由器背后接了一台 t300n 的无线路由器，下面 4 台 PC，通过添加了无线网卡，连接到无线路由器上，然后通过公司内部的路由器访问外面的 WWW 服务器。、

三、实验环境

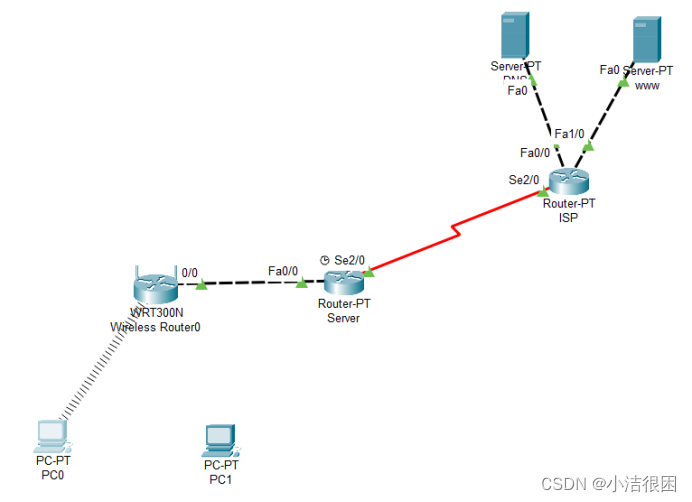

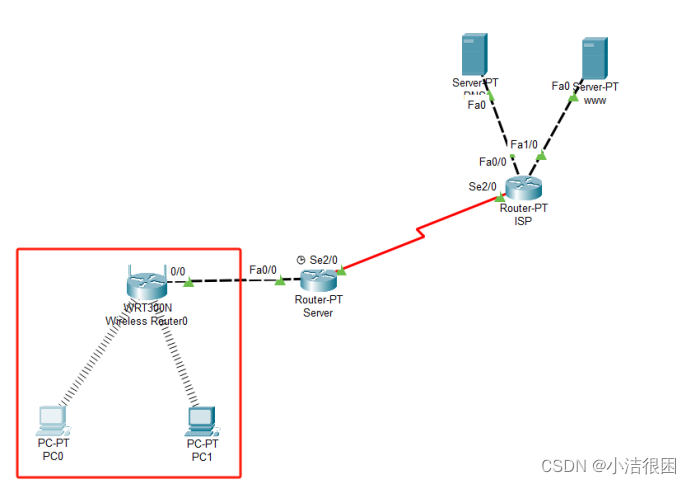

在Cisco Packet Tracer中创建实验拓扑：

四、实验步骤

（一）配置Server与ISP

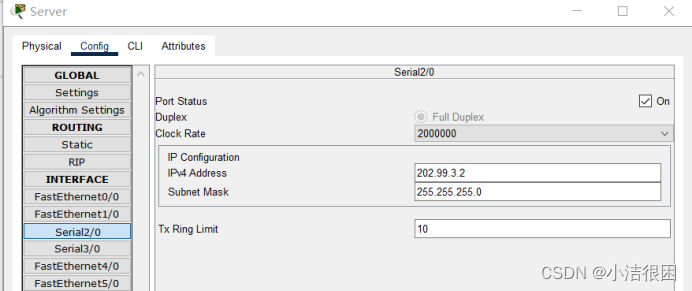

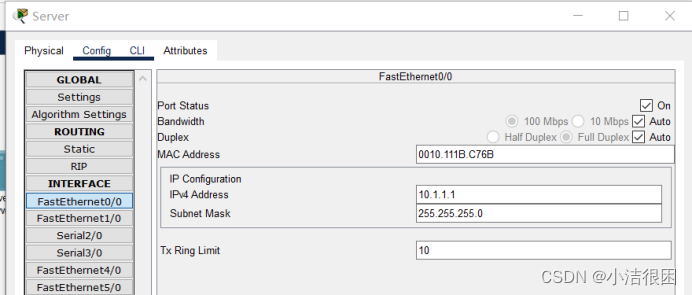

1、Server端的配置

Router>en

Router#conf t

Router(config)#host Server

Server (config)#int s2/0

Server (config-if)#ip add 202.99.3.2 255.255.255.0

Server(config-if)#ip nat outside

Server (config-if)#no shut

Server (config-if)#int fa0/0

Server (config-if)#ip add 10.1.1.1 255.255.255.0

Server(config-if)#ip nat inside

Server (config-if)#no shut

Server (config-if)#exit

Server(config)#access-list 1 permit 10.1.1.0 0.0.0.255

Server(config)#ip nat inside source list 1 interface s2/0 overload

Server (config)#ip route 0.0.0.0 0.0.0.0 s2/0

Server (config)#exit

Server#

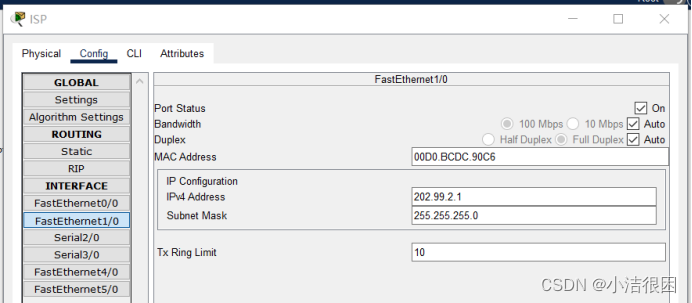

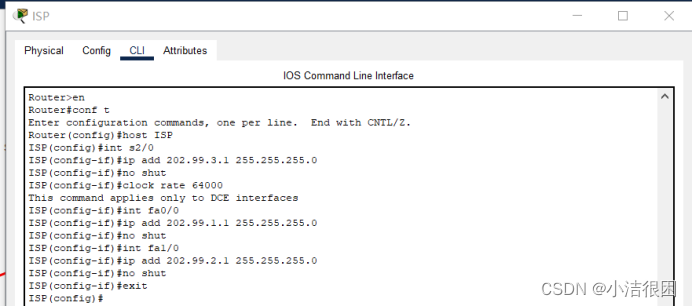

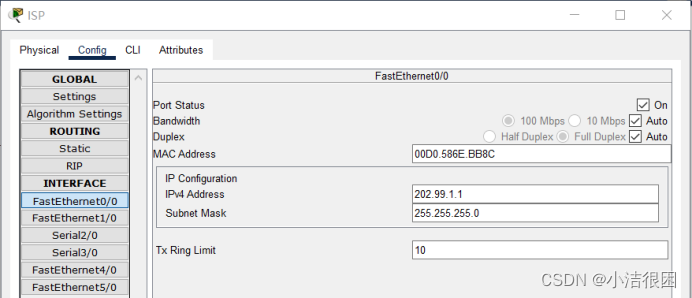

2、ISP端配

（二）配置相应的服务器

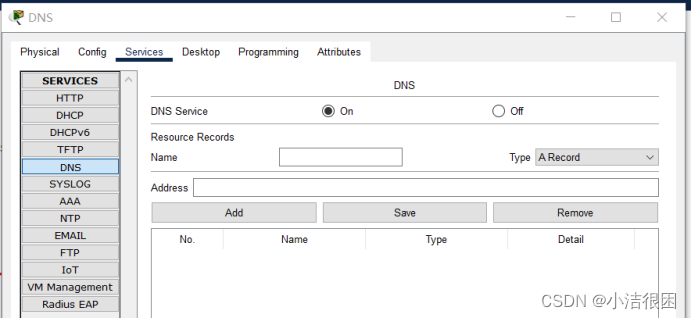

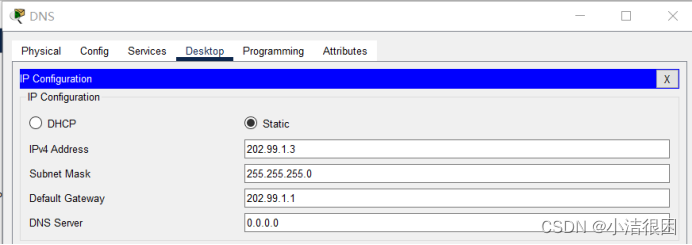

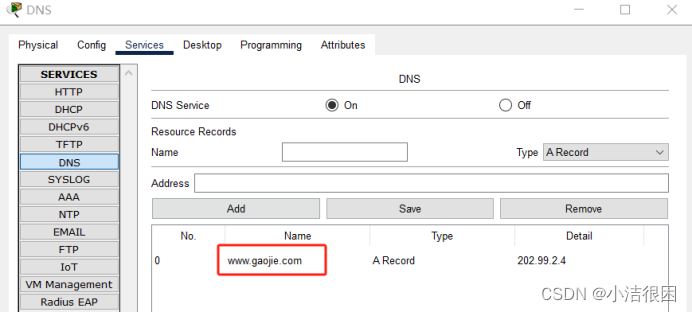

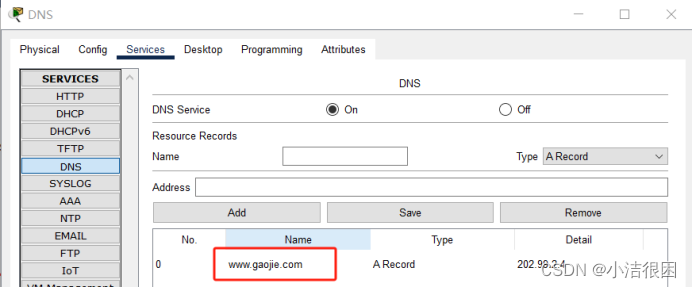

1、配置DNS服务器



在这里做一个域名解析，以便之后内部的那2台 PC 通过这个域名去访问我们的服务器。

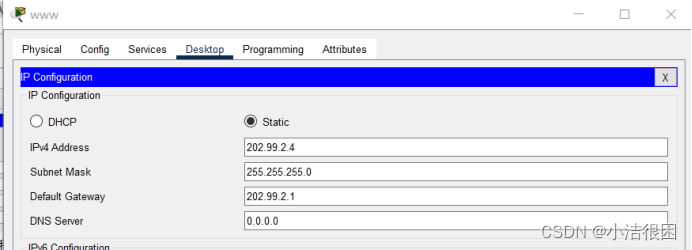

2、配置www服务器



www服务器默认是打开的。

（三）配置无线路由器

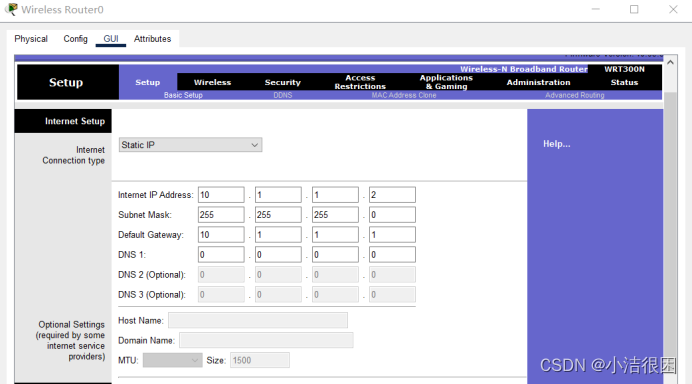

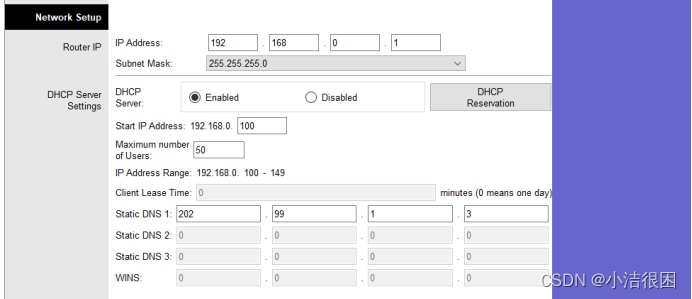

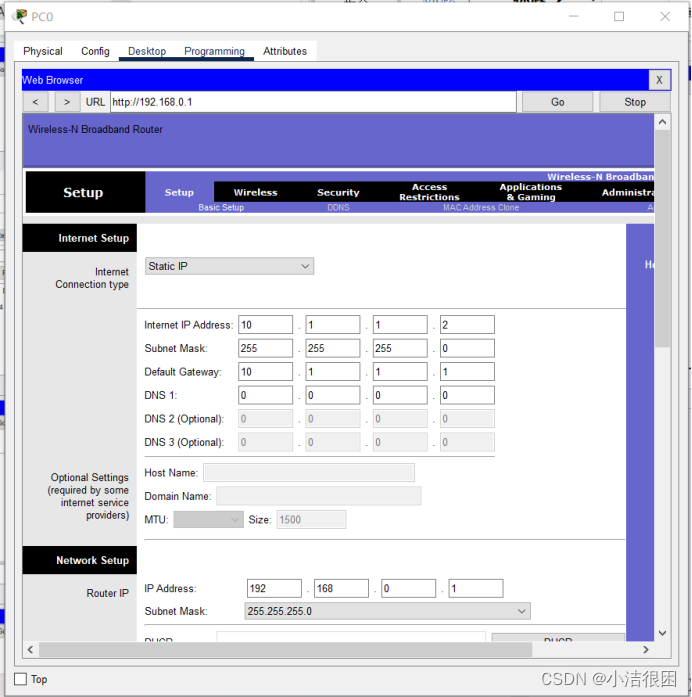

首先在无线路由器上配置好internet口的ip地址，掩码和网关

然后选择开启dhcp服务，默认开启的，并且默认启始地址是192.168.0.1，最大主机数是50个。202.99.1.3这个dns服务器地址。

（四）配置PC机

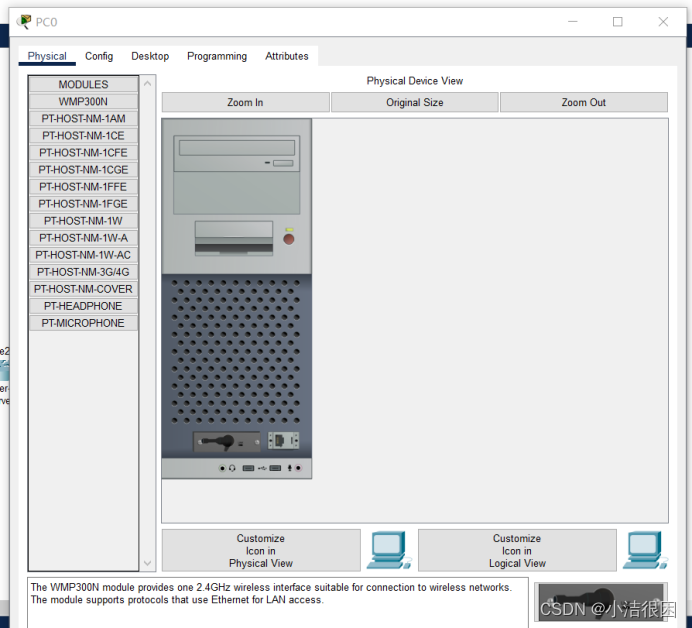

1、给PC机安装无线网卡

第一步：点击PC电源开关，将 PC 关机；

第二步：将以太网卡删除掉；

第三步：再将无线网卡拖到刚才以太网卡的那个位置；

第四步：再点击PC电源开关，将PC开机。

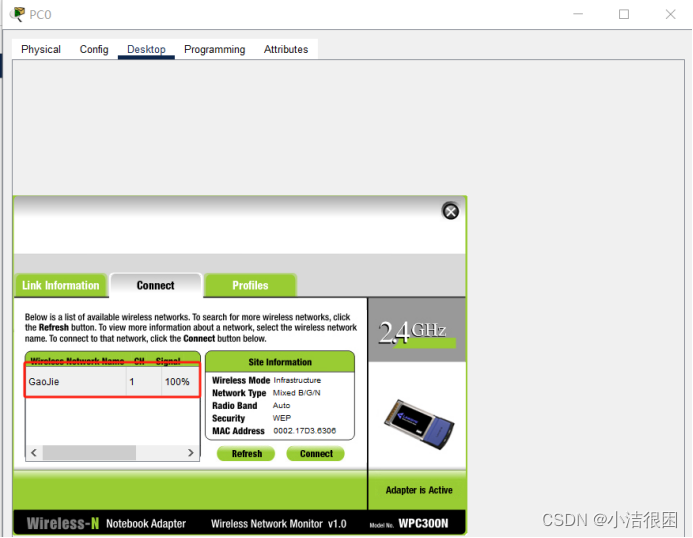

此时可以看到，pc机可以连接到无线路由器上了

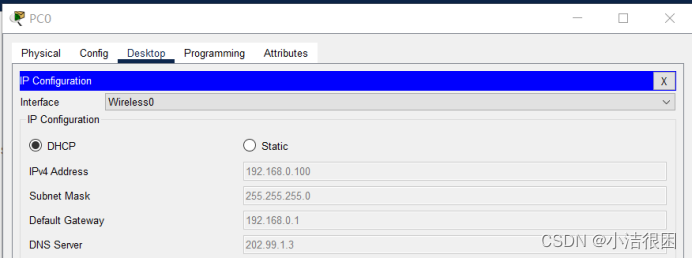

2、查看PC机上IP的配置情况

（五）安全配置

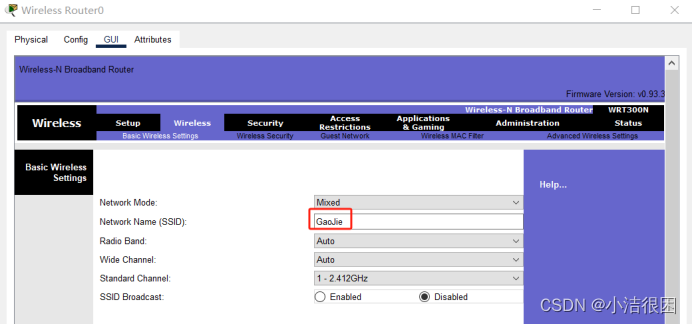

1、首先禁用ssid广播，并且更改ssid名字。

2、此时pc与无线路由器的链接断开，这是正常现象，我们需要在pc端手工配置ssid，来主动匹配无线路由器。

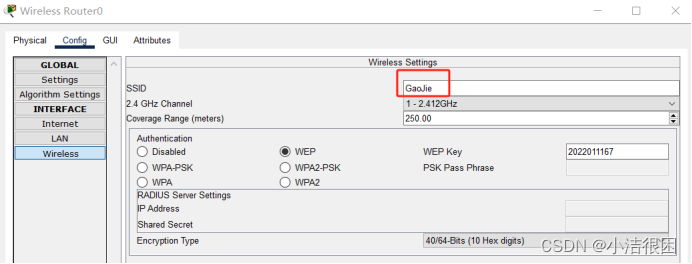

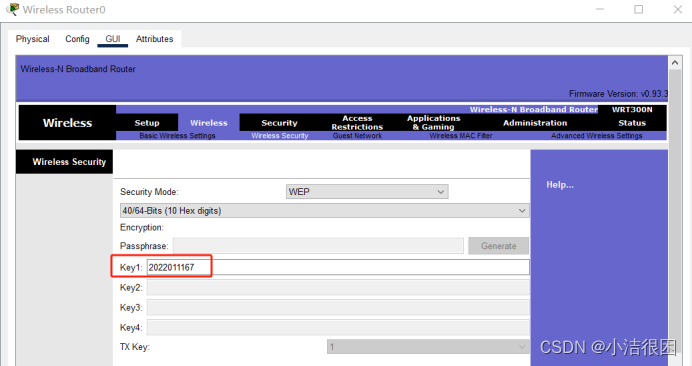

（六）在无线路由器上配置 WEP 认证。

此时就可以在PC机上进行无线网络的连接了。

五、实验结果

（一）连接无线网络

配置好PC机之后，在无线网络没有设置密码之前，可以自动连接上

（二）访问www.gaojie.com

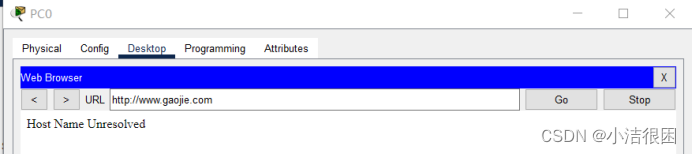

1、没有配置DNS服务器的时候

我在PC机去访问网址http://gaojie.com

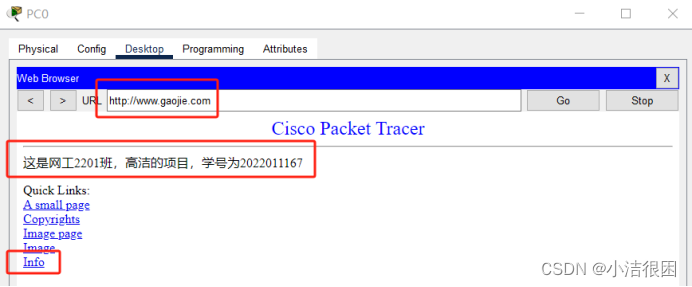

2、配置好DNS服务器之后

此时再去访问http://gaojie.com

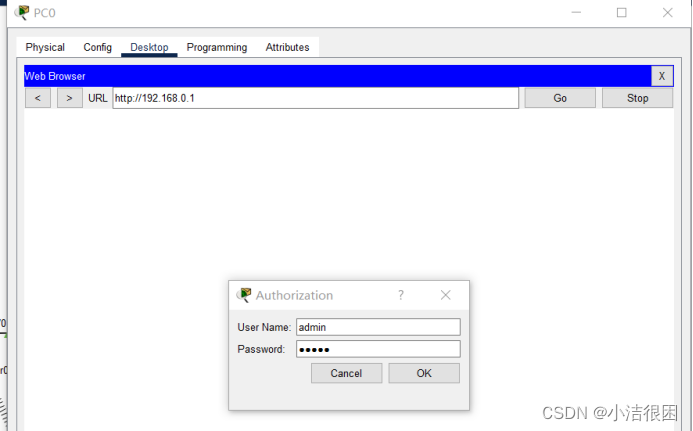

（三）用PC登入无线路由

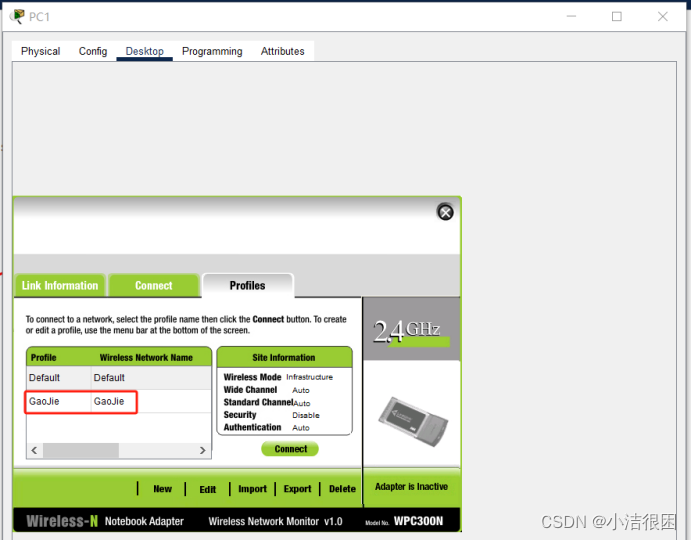

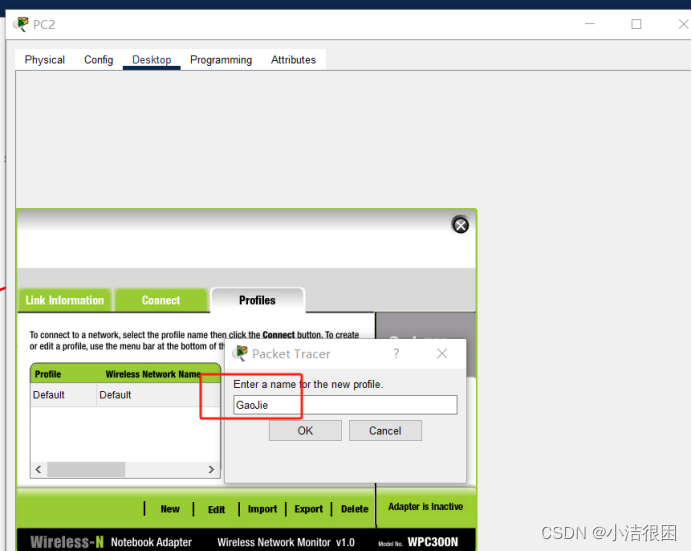

（四）手动配置ssid

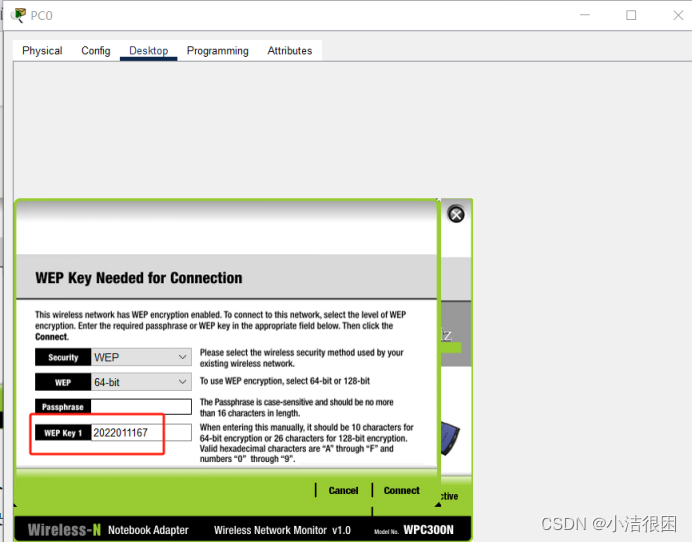

（五）在无线路由器上配置 WEP 认证。
