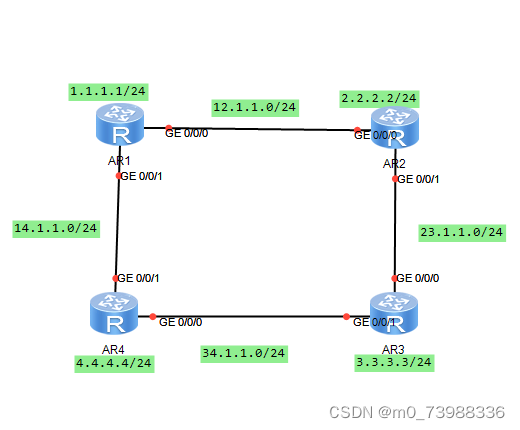

目的:能ping通所有的回环
先给所有的接口和回环配置IP地址

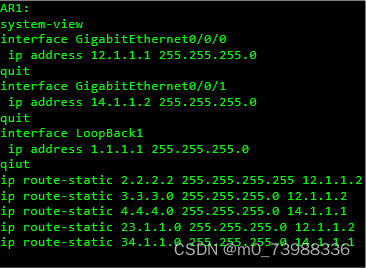

AR1到达所有路径回环的路由配置
配置静态路由,配置AR1到达2.2.2.2/24的的路由
ip route-static 2.2.2.2 24 12.1.1.2
再配置到达23.1.1.0/24网段
ip route-static 23.1.1.0 24 12.1.1.2
AR1现在能ping通AR2的G01口,但ping不通AR3的gG00口
因为AR3没有能回去的IP地址

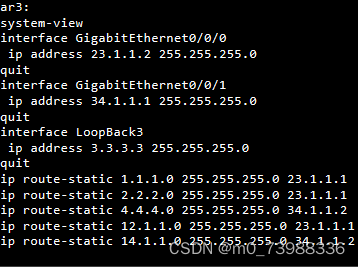

再AR3配置12.1.1.0/24网段的的静态路由
ip route-static 12.1.1.0 255.255.255.0 23.1.1.1
AR1配置3.3.3.3/24的静态路由
ip route-static 3.3.3.0 255.255.255.0 12.1.1.2
AR1 ping AR3的回环会显示ping 不通,因为AR2没有到AR3的路由地址
再给AR2配置到3.3.3.3/24的静态路由
ip route-static 3.3.3.0 255.255.255.0 23.1.1.2
配置AR1到4.4.4.4 /24的静态路由
ip route-static 4.4.4.0 255.255.255.0 14.1.1.1
在配置到达34.1.1.0/24网段的静态路由
ip route-static 34.1.1.0 255.255.255.0 14.1.1.1
这样AR1能通所有的接口和回环

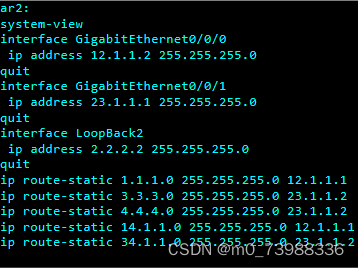

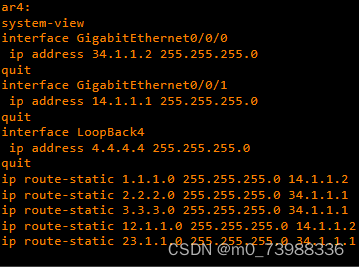

其他三个配置如上
静态路由:
1、出接口(一般建议在点到点的网络结构中使用)
2、下一跳地址(一般建议在非点到点(MA多路访问网络结构中使用))
注意:在思科中,不同的网络类型中可以使用出接口或下一跳(以上只是给出的建议)
在华为,若为MA网络结构,必须使用下一跳或出接口+下一跳
3、出接口+下一跳
4、permanent 参数
静态路由加表的前提是下一跳地址可达,否则不加表,前提是路由为下一跳写法
