 前言介绍(未经允许禁止转发任何内容)

一、设计思路

二、地址规划表

三、基于eNSP中大型校园企业网络规划与设计（可以不看）

四、详细配置步骤（跟着一步一步走）

1、Eth-trunk

2、vlan划分

3、MSTP生成树

4、VRRP网关冗余

5、DHCP中继

6、OSPF路由

7、防火墙FW1基本配置&OSPF

8、NAT地址转换

9、出口路由

10、无线AC配置

 前言介绍(未经允许禁止转发任何内容)

该网络运用到的技术主要有链路聚合、VLAN划分、MSTP生成树、VRRP网关冗余、DHCP中继、OSPF路由、NAT地址转换和无线AC+AP等技术。非常适合适用于校园、企业和园区网络的小伙伴使用，还可适用于毕设，课设，园区网络的实现等等场景！

一、设计思路

  1. 每个部门划分一个VLAN，部门内互通，各部门根据ACL规则实现互通。
  2. 内网使用私网IP，为每个部门分配一个24位掩码长度的私网段，实现上网。
  3. 部门主机采用DHCP自动获取地址，减少管理员手动分配的任务量，方便管理与维护。
  4. 运行OSPF协议，提高收敛速度。而且OSPF可以适应拓扑变化，路由自动学习，防止路由环路，提高拓扑稳定性。
  5. 接入层和汇聚层交换机配置MSTP和VRRP技术，实现设备冗余、线路可靠、数据负载分担，能够保证主设备故障后，可以快速切换到备用设备，不影响业务转发。
  6. 增加防火墙设备，设置安全区域，控制部门主机、服务器和外网设备的数据转发，保证公司网络的安全性。
  7. 出口采用光纤接入，汇聚层交换机进行链路聚合，提高网络带宽，实现运营商万兆接入，千兆到部门，百兆到桌面的体验。
  8. 公司内部实现无线全覆盖，保障内部终端设备可以无线接入并上网。
  9. 汇聚层交换机配置ACL控制访问技术，实现市场部和行政部不通，财务部只能和行政部互通，其他部门全互通的网络需求。
  10. SNAT:应用于内网用户访问Internet时进行的地址转换将私网地址转为公网地址，这里我们采用easy-ip的NAT，保证公司上网采用出接口地址。
  11. DNAT:使的外网用户能够访问内部服务器，用户访问202.96.137.88:8080时，防火墙将流量能够送给内网的WEB服务器。当用户访问202.96.137.88:21时防火墙将目的地址转换为172.16.50.20:21 访问公司的FTP服务器。

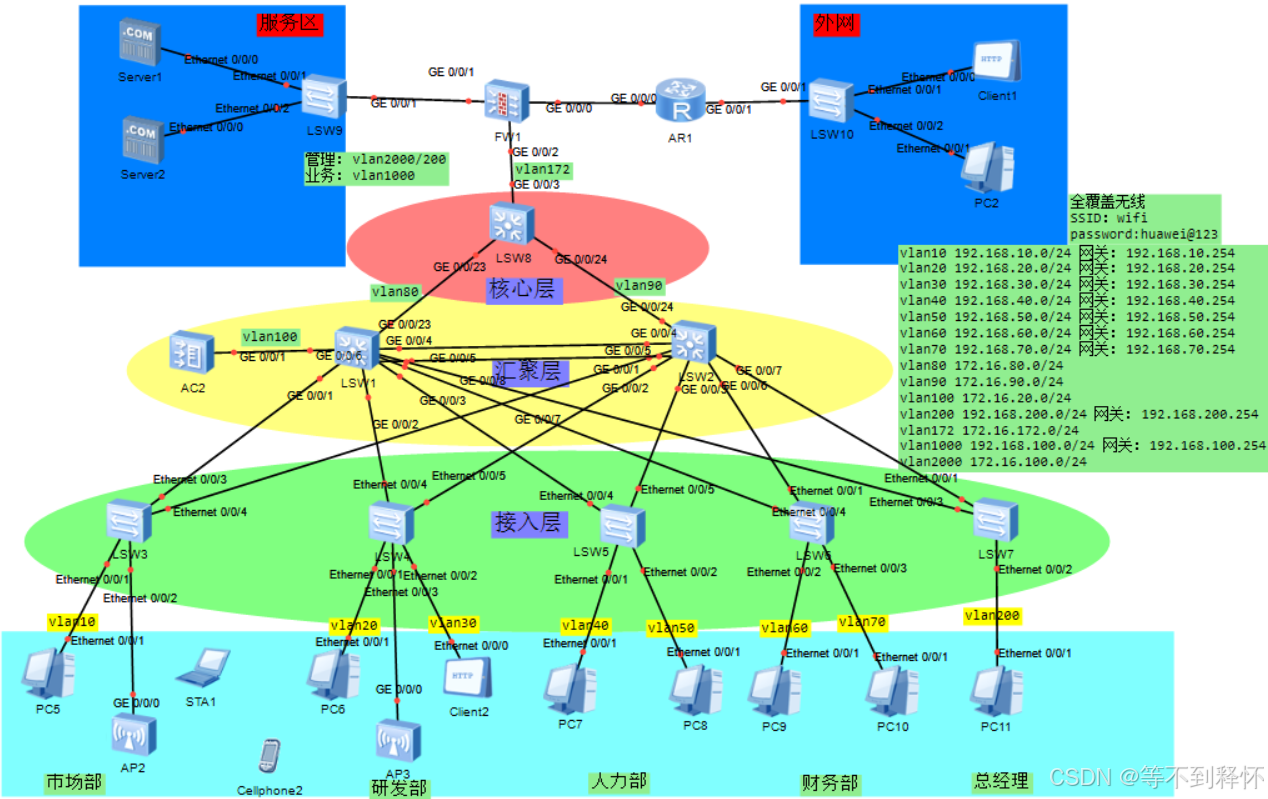

     该topo图中防火墙使用的是USG5500V防火墙，topo图就是如下，相应的地址规划表在图中标明了。

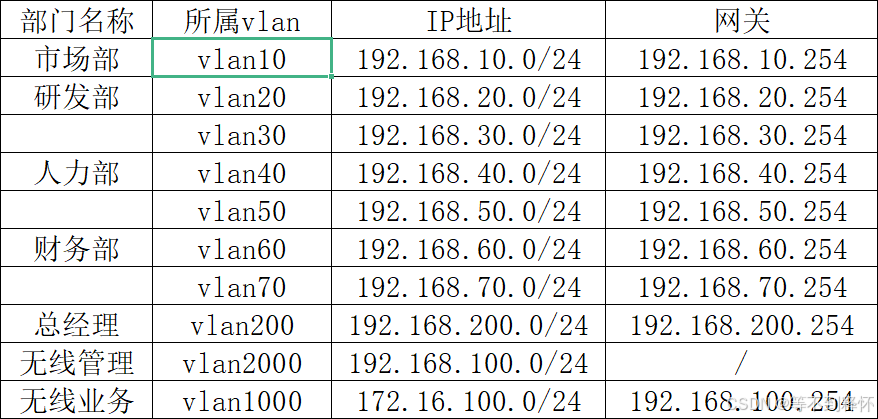

二、地址规划表



三、基于eNSP中大型校园企业网络规划与设计（可以不看）

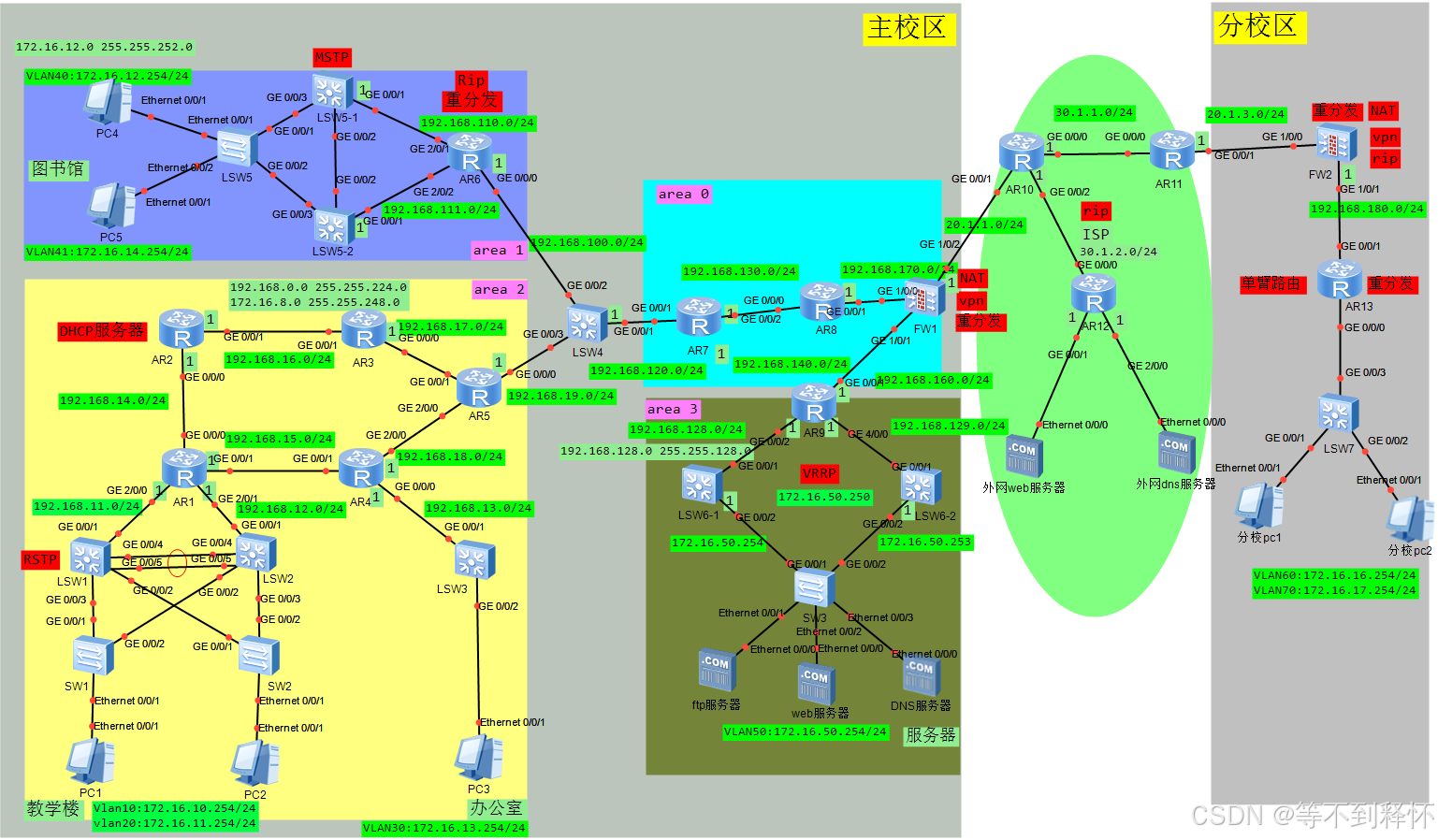

插曲部分：基于eNSP中大型校园企业网络规划与设计 如下图所示（查看详情可点击进入查看详细的介绍和阅读）。

四、详细配置步骤（跟着一步一步走）

1、Eth-trunk
LSW1:
sys
un in en
sysname LSW1
int eth-trunk 1
mode lacp-static
trunkport g0/0/4
trunkport g0/0/5
qui
----------------------


	LSW2:
sys
un in en
sysname LSW2
int eth-trunk 1
mode lacp-static
trunkport g0/0/4
trunkport g0/0/5
qui
-------------------------
2、vlan划分
   LSW1：
vlan batch 10 20 30 40 50 60 70 80 100 200
vlan batch 1000 2000
interface Eth-Trunk1
port link-type trunk
port trunk allow-pass vlan 10 20 30 40 50 60 70 200 1000 2000
mode lacp-static
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 1000 2000
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 20 30 1000 2000
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 40 50
interface GigabitEthernet0/0/6
port link-type access
port default vlan 100
interface GigabitEthernet0/0/7
port link-type trunk
port trunk allow-pass vlan 60 70
interface GigabitEthernet0/0/8
port link-type trunk
port trunk allow-pass vlan 200
interface GigabitEthernet0/0/23
port link-type access
port default vlan 80
-------------------------------


             LSW2:
vlan batch 10 20 30 40 50 60 70 90 200 1000
vlan batch 2000
interface MEth0/0/1
interface Eth-Trunk1
port link-type trunk
port trunk allow-pass vlan 10 20 30 40 50 60 70 200 1000 2000
mode lacp-static
interface GigabitEthernet0/0/1
port link-type trunk
port trunk allow-pass vlan 10 1000 2000
interface GigabitEthernet0/0/2
port link-type trunk
port trunk allow-pass vlan 20 30 1000 2000
interface GigabitEthernet0/0/3
port link-type trunk
port trunk allow-pass vlan 40 50
interface GigabitEthernet0/0/6
port link-type trunk
port trunk allow-pass vlan 60 70
interface GigabitEthernet0/0/7
port link-type trunk
port trunk allow-pass vlan 200
interface GigabitEthernet0/0/24
port link-type access
port default vlan 90
------------------------------


              LSW3:
vlan batch 10 1000 2000
interface Ethernet0/0/1
port link-type access
port default vlan 10
interface Ethernet0/0/2
port link-type trunk
port trunk pvid vlan 2000
port trunk allow-pass vlan 1000 2000
interface Ethernet0/0/3
port link-type trunk
port trunk allow-pass vlan 10 1000 2000
interface Ethernet0/0/4
port link-type trunk
port trunk allow-pass vlan 10 1000 2000
--------------------------------


             LSW4:
vlan batch 20 30 1000 2000
interface Ethernet0/0/1
port link-type access
port default vlan 20
interface Ethernet0/0/2
port link-type access
port default vlan 30
interface Ethernet0/0/3
port link-type trunk
port trunk pvid vlan 2000
port trunk allow-pass vlan 1000 2000
interface Ethernet0/0/4
port link-type trunk
port trunk allow-pass vlan 20 30 1000 2000
interface Ethernet0/0/5
port link-type trunk
port trunk allow-pass vlan 20 30 1000 2000
-------------------------------


              LSW5:
vlan batch 40 50
interface Ethernet0/0/1
port link-type access
port default vlan 40
interface Ethernet0/0/2
port link-type access
port default vlan 50
interface Ethernet0/0/3
port link-type trunk
port trunk allow-pass vlan 40 50
interface Ethernet0/0/4
port link-type trunk
port trunk allow-pass vlan 40 50
-------------------------------


            LSW6:
vlan batch 60 70
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan 60 70
interface Ethernet0/0/2
port link-type access
port default vlan 60
interface Ethernet0/0/3
port link-type access
port default vlan 70
interface Ethernet0/0/4
port link-type trunk
port trunk allow-pass vlan 60 70
--------------------------------


           LSW7:
vlan batch 200
interface Ethernet0/0/1
port link-type trunk
port trunk allow-pass vlan 200
interface Ethernet0/0/2
port link-type access
port default vlan 200
interface Ethernet0/0/3
port link-type trunk
port trunk allow-pass vlan 200
---------------------------------


          LSW8：
vlan batch 80 90 172
interface GigabitEthernet0/0/3
port link-type access
port default vlan 172
interface GigabitEthernet0/0/23
port link-type access
port default vlan 80
interface GigabitEthernet0/0/24
port link-type access
port default vlan 90
3、MSTP生成树
   LSW1：
stp region-configuration
region-name mstp
revision-level 1
instance 1 vlan 10 20 30 1000 2000
instance 2 vlan 40 50 60 70 200
instance 3 vlan 80
instance 4 vlan 90
active region-configuration
stp instance 1 root primary
stp instance 2 root secondary
---------------------------------


            LSW2：
stp region-configuration
region-name mstp
revision-level 1
instance 1 vlan 10 20 30 1000 2000
instance 2 vlan 40 50 60 70 200
instance 3 vlan 80
instance 4 vlan 90
active region-configuration
stp instance 1 root secondary
stp instance 2 root primary
----------------------------------


              LSW3：
stp region-configuration
region-name mstp
revision-level 1
instance 1 vlan 10 20 30 1000 2000
instance 2 vlan 40 50 60 70 200
active region-configuration
--------------------------------


              LSW4：
stp region-configuration
region-name mstp
revision-level 1
instance 1 vlan 10 20 30 1000 2000
instance 2 vlan 40 50 60 70 200
active region-configuration
-------------------------------


                LSW5：
stp region-configuration
region-name mstp
revision-level 1
instance 1 vlan 10 20 30 1000 2000
instance 2 vlan 40 50 60 70 200
active region-configuration
-----------------------------


               LSW6：
stp region-configuration
region-name mstp
revision-level 1
instance 1 vlan 10 20 30 1000 2000
instance 2 vlan 40 50 60 70 200
active region-configuration
-------------------------------


               LSW7：
stp region-configuration
region-name mstp
revision-level 1
instance 1 vlan 10 20 30 1000 2000
instance 2 vlan 40 50 60 70 200
active region-configuration
-----------------------------


                 LSW8：
stp region-configuration
region-name mstp
revision-level 1
instance 1 vlan 10 20 30 1000 2000
instance 2 vlan 40 50 60 70 200
instance 3 vlan 80
instance 4 vlan 90
active region-configuration
stp instance 3 root primary
stp instance 4 root secondary
4、VRRP网关冗余
 LSW1：
interface Vlanif10
ip address 192.168.10.252 255.255.255.0
vrrp vrid 10 virtual-ip 192.168.10.254
vrrp vrid 10 priority 120
dhcp select global
interface Vlanif20
ip address 192.168.20.252 255.255.255.0
vrrp vrid 20 virtual-ip 192.168.20.254
vrrp vrid 20 priority 120
dhcp select global
interface Vlanif30
ip address 192.168.30.252 255.255.255.0
vrrp vrid 30 virtual-ip 192.168.30.254
vrrp vrid 30 priority 120
dhcp select global
interface Vlanif40
ip address 192.168.40.252 255.255.255.0
vrrp vrid 40 virtual-ip 192.168.40.254
dhcp select global
interface Vlanif50
ip address 192.168.50.252 255.255.255.0
vrrp vrid 50 virtual-ip 192.168.50.254
dhcp select global
interface Vlanif60
ip address 192.168.60.252 255.255.255.0
vrrp vrid 60 virtual-ip 192.168.60.254
dhcp select global
interface Vlanif70
ip address 192.168.70.252 255.255.255.0
vrrp vrid 70 virtual-ip 192.168.70.254
dhcp select global
interface Vlanif80
ip address 172.16.80.1 255.255.255.0
interface Vlanif100
ip address 172.16.20.254 255.255.255.0
interface Vlanif200
ip address 192.168.200.252 255.255.255.0
vrrp vrid 201 virtual-ip 192.168.200.254
dhcp select global
interface Vlanif1000
ip address 192.168.100.252 255.255.255.0
vrrp vrid 100 virtual-ip 192.168.100.254
vrrp vrid 100 priority 120
dhcp select global
interface Vlanif2000
ip address 172.16.100.252 255.255.255.0
vrrp vrid 200 virtual-ip 172.16.100.254
vrrp vrid 200 priority 120
dhcp select global
--------------------------------


                 LSW2：
interface Vlanif10
ip address 192.168.10.253 255.255.255.0
vrrp vrid 10 virtual-ip 192.168.10.254
dhcp select global
interface Vlanif20
ip address 192.168.20.253 255.255.255.0
vrrp vrid 20 virtual-ip 192.168.20.254
dhcp select global
interface Vlanif30
ip address 192.168.30.253 255.255.255.0
vrrp vrid 30 virtual-ip 192.168.30.254
dhcp select global
interface Vlanif40
ip address 192.168.40.253 255.255.255.0
vrrp vrid 40 virtual-ip 192.168.40.254
vrrp vrid 40 priority 120
dhcp select global
interface Vlanif50
ip address 192.168.50.253 255.255.255.0
vrrp vrid 50 virtual-ip 192.168.50.254
vrrp vrid 50 priority 120
dhcp select global
interface Vlanif60
ip address 192.168.60.253 255.255.255.0
vrrp vrid 60 virtual-ip 192.168.60.254
vrrp vrid 60 priority 120
dhcp select global
interface Vlanif70
ip address 192.168.70.253 255.255.255.0
vrrp vrid 70 virtual-ip 192.168.70.254
vrrp vrid 70 priority 120
dhcp select global
interface Vlanif90
ip address 172.16.90.1 255.255.255.0
interface Vlanif200
ip address 192.168.200.253 255.255.255.0
vrrp vrid 201 virtual-ip 192.168.200.254
vrrp vrid 201 priority 120
dhcp select global
interface Vlanif1000
ip address 192.168.100.253 255.255.255.0
vrrp vrid 100 virtual-ip 192.168.100.254
dhcp select global
interface Vlanif2000
ip address 172.16.100.253 255.255.255.0
vrrp vrid 200 virtual-ip 172.16.100.254
dhcp select global
---------------------------------


             LSW8:
interface Vlanif80
ip address 172.16.80.2 255.255.255.0
interface Vlanif90
ip address 172.16.90.2 255.255.255.0
interface Vlanif172
ip address 172.16.172.2 255.255.255.0
5、DHCP中继
              LSW1：
dhcp enable
interface Vlanif10
ip address 192.168.10.252 255.255.255.0
vrrp vrid 10 virtual-ip 192.168.10.254
vrrp vrid 10 priority 120
dhcp select global
interface Vlanif20
ip address 192.168.20.252 255.255.255.0
vrrp vrid 20 virtual-ip 192.168.20.254
vrrp vrid 20 priority 120
dhcp select global
interface Vlanif30
ip address 192.168.30.252 255.255.255.0
vrrp vrid 30 virtual-ip 192.168.30.254
vrrp vrid 30 priority 120
dhcp select global
interface Vlanif40
ip address 192.168.40.252 255.255.255.0
vrrp vrid 40 virtual-ip 192.168.40.254
dhcp select global
interface Vlanif50
ip address 192.168.50.252 255.255.255.0
vrrp vrid 50 virtual-ip 192.168.50.254
dhcp select global
interface Vlanif60
ip address 192.168.60.252 255.255.255.0
vrrp vrid 60 virtual-ip 192.168.60.254
dhcp select global
interface Vlanif70
ip address 192.168.70.252 255.255.255.0
vrrp vrid 70 virtual-ip 192.168.70.254
dhcp select global
interface Vlanif80
ip address 172.16.80.1 255.255.255.0
interface Vlanif100
ip address 172.16.20.254 255.255.255.0
interface Vlanif200
ip address 192.168.200.252 255.255.255.0
vrrp vrid 201 virtual-ip 192.168.200.254
dhcp select global
interface Vlanif1000
ip address 192.168.100.252 255.255.255.0
vrrp vrid 100 virtual-ip 192.168.100.254
vrrp vrid 100 priority 120
dhcp select global
interface Vlanif2000
ip address 172.16.100.252 255.255.255.0
vrrp vrid 200 virtual-ip 172.16.100.254
vrrp vrid 200 priority 120
dhcp select global
-------------------------------


                     LSW2：
dhcp enable
ip pool vlan10
gateway-list 192.168.10.254
network 192.168.10.0 mask 255.255.255.0
excluded-ip-address 192.168.10.252 192.168.10.253
ip pool vlan20
gateway-list 192.168.20.254
network 192.168.20.0 mask 255.255.255.0
excluded-ip-address 192.168.20.252 192.168.20.253
ip pool vlan30
gateway-list 192.168.30.254
network 192.168.30.0 mask 255.255.255.0
excluded-ip-address 192.168.30.252 192.168.30.253
ip pool vlan40
gateway-list 192.168.40.254
network 192.168.40.0 mask 255.255.255.0
excluded-ip-address 192.168.40.252 192.168.40.253
ip pool vlan50
gateway-list 192.168.50.254
network 192.168.50.0 mask 255.255.255.0
excluded-ip-address 192.168.50.252 192.168.50.253
ip pool vlan60
gateway-list 192.168.60.254
network 192.168.60.0 mask 255.255.255.0
excluded-ip-address 192.168.60.252 192.168.60.253
ip pool vlan70
gateway-list 192.168.70.254
network 192.168.70.0 mask 255.255.255.0
excluded-ip-address 192.168.70.252 192.168.70.253
ip pool vlan200
gateway-list 192.168.200.254
network 192.168.200.0 mask 255.255.255.0
excluded-ip-address 192.168.200.252 192.168.200.253
ip pool vlan1000
gateway-list 192.168.100.254
network 192.168.100.0 mask 255.255.255.0
excluded-ip-address 192.168.100.252 192.168.100.253
ip pool vlan2000
gateway-list 172.16.100.254
network 172.16.100.0 mask 255.255.255.0
excluded-ip-address 172.16.100.252 172.16.100.253
option 43 sub-option 3 ascii 172.16.20.1
6、OSPF路由
    LSW1：
ospf 1
area 0.0.0.0
network 192.168.0.0 0.0.255.255
network 172.16.0.0 0.0.255.255
----------------------------


    LSW2：
ospf 1
area 0.0.0.0
network 192.168.0.0 0.0.255.255
network 172.16.0.0 0.0.255.255
----------------------------


    LSW8：
ospf 1
area 0.0.0.0
network 172.16.0.0 0.0.255.255
7、防火墙FW1基本配置&OSPF
这一部分要不我就先不放在文章中，
配置的设备主要是FW1基本配置
还有OSPF路由等。


如果实在自己弄不出来可以滴滴博主
（因部分资源是收费的，还请见谅）
8、NAT地址转换
        FW1：
nat-policy interzone trust untrust outbound
policy 10
action source-nat
policy source 192.168.0.0 mask 16
policy source 172.16.0.0 mask 16
easy-ip GigabitEthernet0/0/0
9、出口路由
                    AR1：
interface GigabitEthernet0/0/0
ip address 200.1.1.2 255.255.255.0
interface GigabitEthernet0/0/1
ip address 201.1.1.1 255.255.255.0
q
ip route-static 0.0.0.0 0.0.0.0 200.1.1.1
10、无线AC配置
  AC2：
vlan batch 100
interface Vlanif100
ip address 172.16.20.1 255.255.255.0
interface GigabitEthernet0/0/1
port link-type access
port default vlan 100
q
ospf 1
area 0.0.0.0
network 172.16.0.0 0.0.255.255
q
wlan
traffic-profile name default
security-profile name ap
security wpa2 psk pass-phrase huawei@123 aes
security-profile name default
security-profile name default-wds
security-profile name default-mesh
ssid-profile name ap
ssid wifi
ssid-profile name default
vap-profile name ap
service-vlan vlan-pool sta-pool
ssid-profile ap
security-profile ap
vap-profile name default
wds-profile name default
mesh-handover-profile name default
mesh-profile name default
regulatory-domain-profile name China regulatory-domain-profile name default
air-scan-profile name default
rrm-profile name default
radio-2g-profile name default
radio-5g-profile name default
wids-spoof-profile name default
wids-profile name default
wireless-access-specification
ap-system-profile name default
port-link-profile name default
wired-port-profile name default
serial-profile name preset-enjoyor-toeap
ap-group name ap
regulatory-domain-profile China
radio 0
vap-profile ap wlan 1
radio 1
vap-profile ap wlan 1
radio 2
vap-profile ap wlan 1
ap-group name default
ap-id 1 ap-mac 00e0-fc54-63e0
ap-name AP2
ap-group ap
ap-id 2 ap-mac 00e0-fcfa-2690
ap-name AP3
ap-group ap
provision-ap
ensp典型中小型企业网搭建(带无线)
w2685797168的博客
03-10 2万+
该设计规划的是一个公司的网络搭建，采用接入层、核心层、汇聚层三层网络。所有接入层汇聚层交换机运行MSTP和VRRP协议，做冗余备份，保护设备和链路稳定性。运行ospf动态路由协议，方便路由维护。使用dhcp动态分配地址，便于ip地址管理。出口采用防火墙设备，保护网络安全。同时在防火墙上做SNAT，可以让公司内网访问外网。在防火墙上做DNAT，可以让外部网络访问公司服务器，配置无线实现公司内网全覆盖
使用Ensp搭建中小型企业网络项目
help_zero的博客
06-21 1万+
中小型企业网络设计与实现——eNSP模拟设计实现
中小型企业组网方案的设计与实现-毕业设计
05-15
本资源详细给出了中小型企业需求，对需求进行了详细的分析，并对作出了设计方案并进行配置与实现。
基于eNSP模拟企业网的实现（代码＋毕业设计＋论文全 ）
10-28
文主要介绍基于华为eNSP（Enterprise Network Simulation Platform）模拟企业网搭建的过程和结果。通过使用eNSP模拟器，可以在一个虚拟环境下建立一个典型的企业网络，包括多个交换机、路由器、PC和服务器，以及域名服务（DNS）、动态主机配置协议（DHCP）、简单网络管理协议（SNMP）和虚拟专网（VPN）等实用组件。通过本文的介绍和分析，读者可以更深入地了解eNSP模拟器的功能和应用。 本文主要介绍基于华为eNSP（Enterprise Network Simulation Platform）模拟企业网搭建的过程和结果。通过使用eNSP模拟器，可以在一个虚拟环境下建立一个典型的企业网络，包括多个交换机、路由器、PC和服务器，以及域名服务（DNS）、动态主机配置协议（DHCP）、简单网络管理协议（SNMP）和虚拟专网（VPN）等实用组件。通过本文的介绍和分析，读者可以更深入地了解eNSP模拟器的功能和应用。 本文使用四层网络体系结构设计，每个层次都包含交换机和路由器，并根据需求分配不同的VLAN。每个VLAN都设置了不同的IP地址和子网掩码。在本次模拟
华为ensp毕设——中小型企业网络规划
最新发布
shallot__的博客
04-14 481
中的组网技术的题目都由思科变为了华为，所以华为的设备还是有必要学习一下的了；本文用华为提供的eNSP模拟器模拟出了可以用于中小型企业网络的规划与设计实现。为大家的毕业设计提供参考。
基于华为eNSP的中小企业办公园区网络规划与设计
热门推荐
小宇y的博客
12-31 6万+
企业拟建设一个信息化的企业园区网络信息系统，运用现代计算机网络技术实现一个高可靠性、高效率性、高安全性的网络结构，要求网络技术先进且成熟，另外为了适应企业信息化的发展，同时也要满足未来日益增长的业务要求，这对于提高企业园区的工作、管理效率和执行效率是必要的，并且可以通过网络降低企业的日常管理成本和交易成本，借此还可以获得更多的利润和长期收益。该网络信息系统搭建后，企业内部可实现资源的高度共享，可为企业的生产、办公、管理提供服务，其基本要求是办公自动化，能够提高园区内的工作效率和管理水平，能高效、及时、可靠
基于eNSP的小型企业网络设计
Fufusec的博客
12-20 3490
计算机网络课程设计
ensp模拟搭建典型中小型企业网架构（附详细步骤+命令）
勤能补拙
04-24 1万+
本实验运用到规划vlan、配置vlan、划分vlan、规划ip地址、配置dhcp、防火墙基本配置
中小型企业网网络搭建ensp模拟
白话聊网络的博客
02-26 1万+
中小型企业网建设
小型企业网搭建＜ensp实验＞
白话聊网络的博客
02-20 6077
vlan、vlanif、ospf、静态、下放缺省路由、nat、nat映射
基于华为eNSP的企业网络规划设计
qq_46089163的博客
12-03 6795
这篇博客是我在完成通信网综合实践课程设计后记录的内容，其中部分配置可能与项目最终结果有所不同。如发现问题，欢迎在评论区留言，积极交流讨论。此外，本篇博客适合已经掌握eNSP基础的读者阅读。需要完整项目和详细文档，评论区留言或者私聊华为eNSP的企业网络规划设计–含防火墙和无线网络区域某大型公司在XX地方设立总部，并在xx地方设有分部。两地均包含研发部、市场部和财务部等部门。现需进行网络规划与设计，以实现总部与分部之间的高效网络互联。同时，需要综合考虑数据安全需求，评估是否采用VPN、DNS等技术。
搭建中小型企业网ensp.zip
12-14
各个设备的配置文件在名为“配置文件”文件夹，进入ensp后右键设备导入对应名称配置
eNSP搭建小型网络（RIP协议）
11-24
实验类型：研究型 实验学时：6 实验目的：理解RIP协议原理 实验内容：利用华为仿真实验软件设计一个小型互连网络，配备由3台以上路由器所组成的目标网络环境，熟悉路由器配置的基本方法，从而进一步理解相关路由协议的原理。 实验环境：eNSP仿真软件
中小型企业网络规划设计方案(完整版)
01-12
目录 第1章 需求分析 4 1.1 实施背景 4 1.2 网络应用需求 4 1.3 网络性能需求 6 1.4 信息点统计 6 第2章 网络总体设计 7 2.1 网络设计总体要求 7 2.1布线的设计 8 2.2 楼宇间互连的介质选择 9 2.3 主干网带宽的考虑 9 2.4 客户机的带宽分析 10 2.5网络三层结构设计 12 2.5.1核心交换机设备选型 13 2.5.2接入层交换机备选型 14 2.5.3 路由器设备选型 15 2.5.4无线路由器设备选型 16 第3章网络设备配置清单 17 3.1 PC配置 17 3.2路由器配置 19 3.3交换机配置 20 4.项目总结 21 4.1本项目运行情况 21 4.2项目不足 22
小型企业局域网组建
08-25
随着科学技术的不断进步，计算机技术和网络技术都得到了长足的发展，越来越多的计算机连接到不同的网络中，使得计算机网络不论从结构上还是规模上都发生了很大的变化，这给计算机网络的建设提出了新的挑战，对实施网络工程也提出了新的要求。
搭建小型网络
01-07
搭建一个小型的网络，这个网络中不同的VLAN（虚拟局域网）之间进行通讯 路由器运行的是RIP协议，其中一个路由器的一个子接口虚拟成三个子接口，对应三个不同的VLAN，各网段的客户端IP动态获取，
基于eNSP搭建的企业网络搭建以及网络拓扑配置课程设计的方案
10-08
基于eNSP搭建的企业网络拓扑配置课程设计 具体课程要求如下： 设备：自由选择，尽量节省支出 1.实现全网互通（除FTP服务器之外） 2.在每台设备上配置telnet服务，方便远程管理。 3.由于预算有限需要在不更换设备的...
基于eNSP的简单企业网络规划与设计
05-24
1.3 设计目标 2 2 拓扑结构设计 3 2.1 整体概况 3 2.2 接入层 4 2.3 汇聚层 4 2.4 核心层 5 3 IP地址及端口规划设计 5 3.1 网络设备选型 5 3.2 部门IP地址规划 6 3.3 端口划分及配置 6 4 关键技术及配置 8 4.1 VLAN...
基于eNSP模拟企业网的实现（代码＋毕业设计＋论文）
04-10
文主要介绍基于华为eNSP（Enterprise Network Simulation Platform）模拟企业网搭建的过程和结果。通过使用eNSP模拟器，可以在一个虚拟环境下建立一个典型的企业网络，包括多个交换机、路由器、PC和服务器，以及域名...
评论 23
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
