实验4 TCP协议分析

实验4 TCP协议分析

1、实验目的

• 了解运输层TCP协议基本概念、报文结构
• 分析TCP报文头部
• 分析TCP连接建立过程、TCP连接释放
• 掌握利用tcpdump和wireshark进行tcp协议分析技术。

2、实验环境

• 硬件要求：阿里云云主机ECS 一台。
• 软件要求：Linux/ Windows 操作系统

3、实验内容

TCP是面向连接的、在不可靠的互联网络上提供可靠的端到端通信。它是TCP/IP协议集的核心协议。

TCP为了保证报文传输的可靠，就给每个包一个序号，同时序号也保证了传送到接收端实体的包的按序接收。然后接收端实体对已成功收到的字节发回一个相应的确认（ACK）；如果发送端实体在合理的往返时延（RTT）内未收到确认，那么对应的数据（假设丢失了）将会被重传。

利用wget下载新疆大学主页www.xju.edu.cn，与此同时使用tcpdump抓包。使用wireshark分析TCP数据报文头部，分析建立连接三次握手和分析释放连接的四次挥手。

4、实验结果与分析

• 需给出实验中相关命令、脚本或者代码以及运行截图；
• 对于运行结果和遇到的问题，需给出必要分析说明；

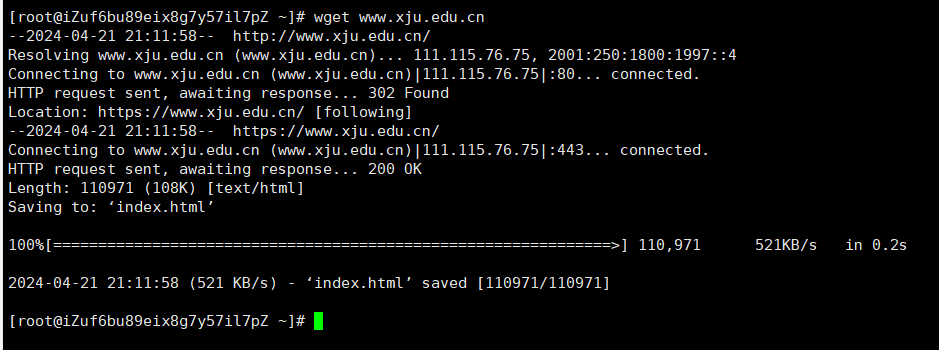

1、利用wget命令下载新疆大学主页www.xju.edu.cn；

wget www.xju.edu.cn

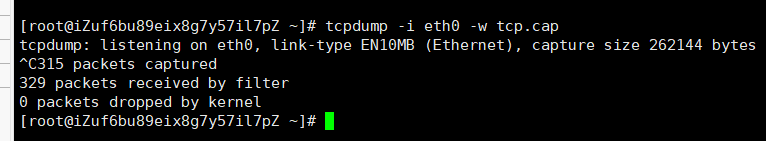

2、利用tcpdump抓包，监听eth0端口，将捕获的数据包保存为tcp.cap。

tcpdump -i eth0 -w tcp.cap

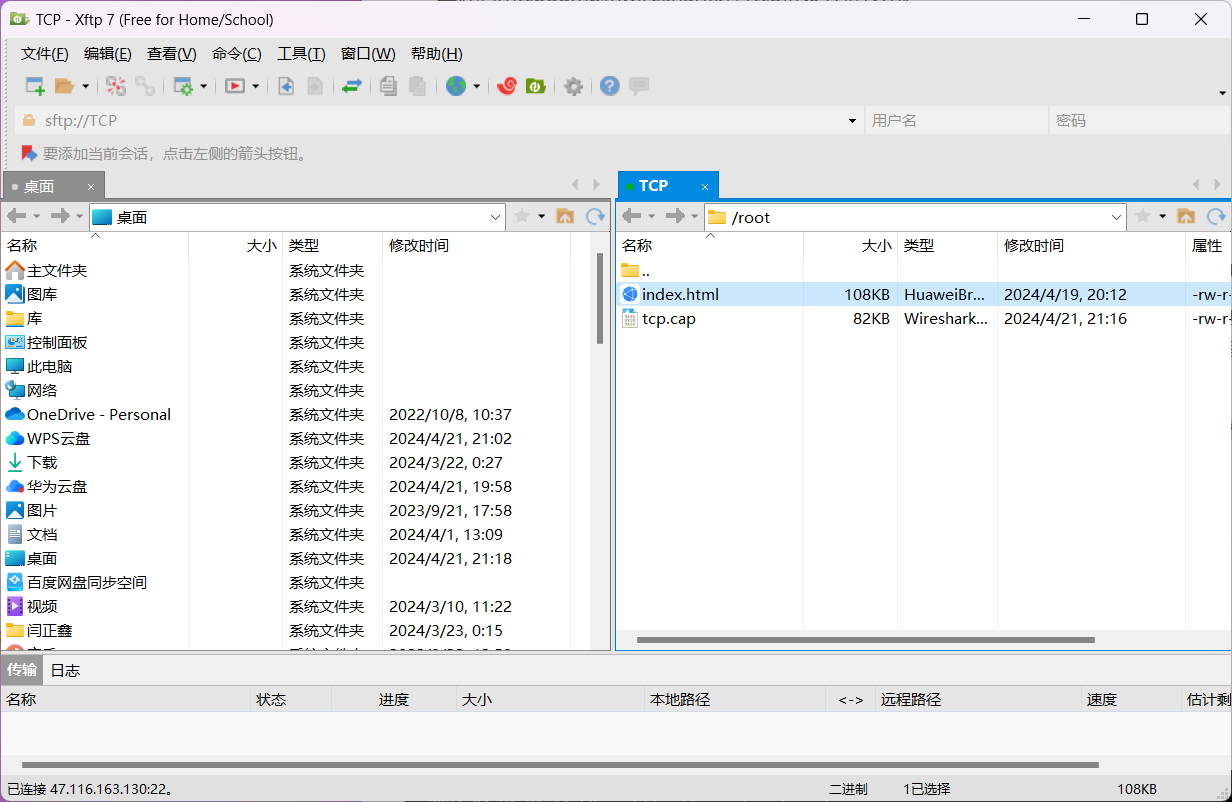

3、登录Xftp获取tcp.cap文件，其中index.html为下载的新疆大学官网。

4、使用wireshark分析捕获的包。

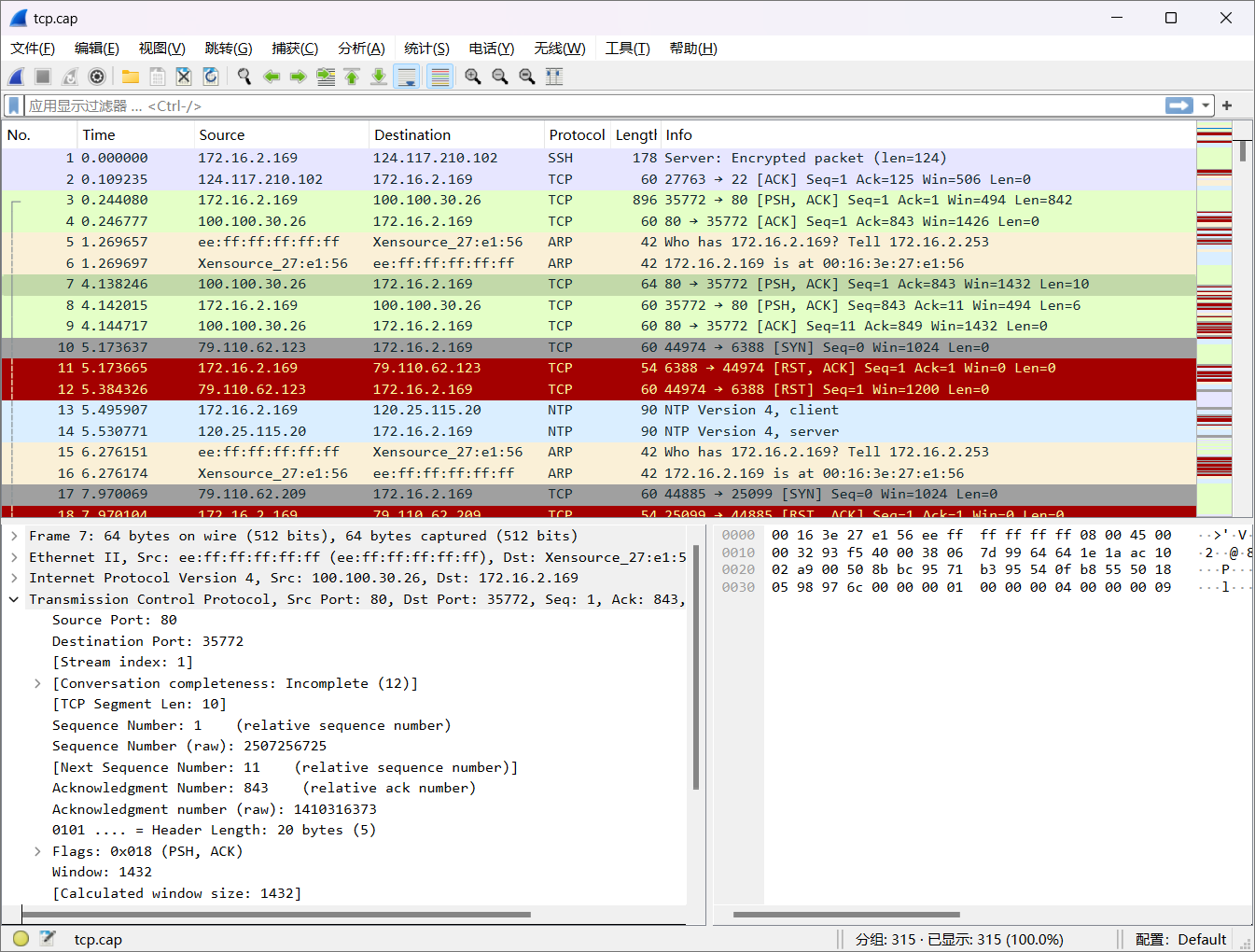

4.1 填写表格

根据捕获的数据包，分析TCP的报文结构，将TCP协议中个字段名，字段长度，字段值，字段含义填入下表：

字段名	字段长度	字段值	字段含义
Source Port	16	80	源端口
Destination Port	16	35772	目的端口
Stream index	32	1	用来标记,该TCP包所在的TCP流在整个文件TCP流中的编号
TCP Segment Len	32	10	报文段长度
Sequence Number	32	1	TCP序列号
Acknowledgment Number	32	843	相对确认号
Acknowledgment number (raw)	32	1410316373	原始值
Flags	6	0x018	数据偏移
Window	16	1432	窗口
Checksum	16	0x976c	检验和
Urgent Pointer	16	0	紧急指针

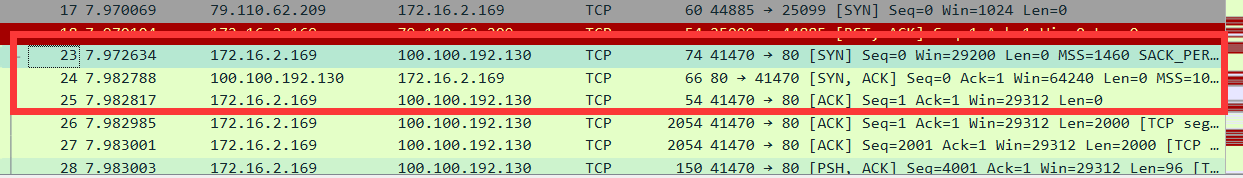

4.2 分析建立连接三次握手

• 通过分析实验结果，TCP报文结构由哪几部分组成，其功能是什么？

• 分析三次握手的标志位和序号;

• 分析TCP数据报窗口,序号

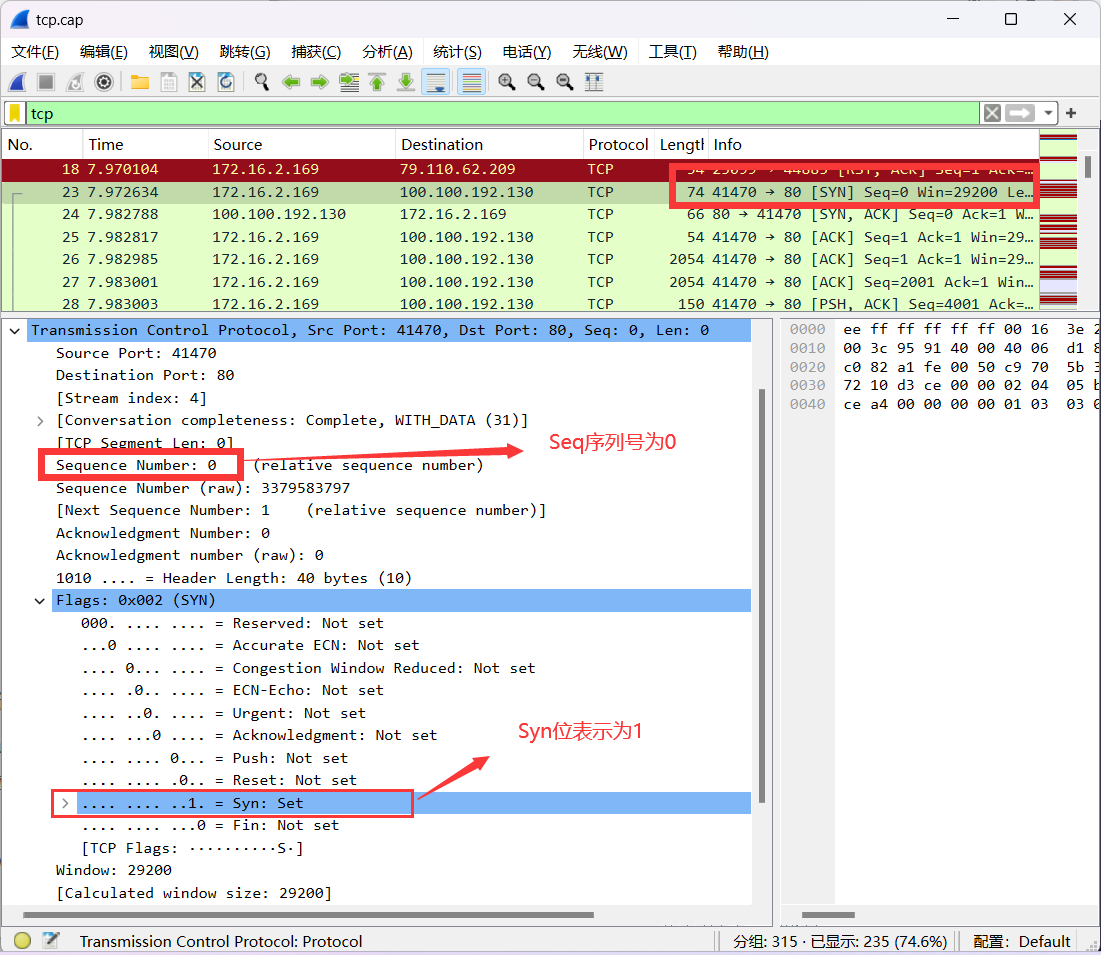

4.2.1第一次握手

客户端发起给服务器的报文，请求建立连接。SYN为1表示这个报文是一个请求链接的报文。

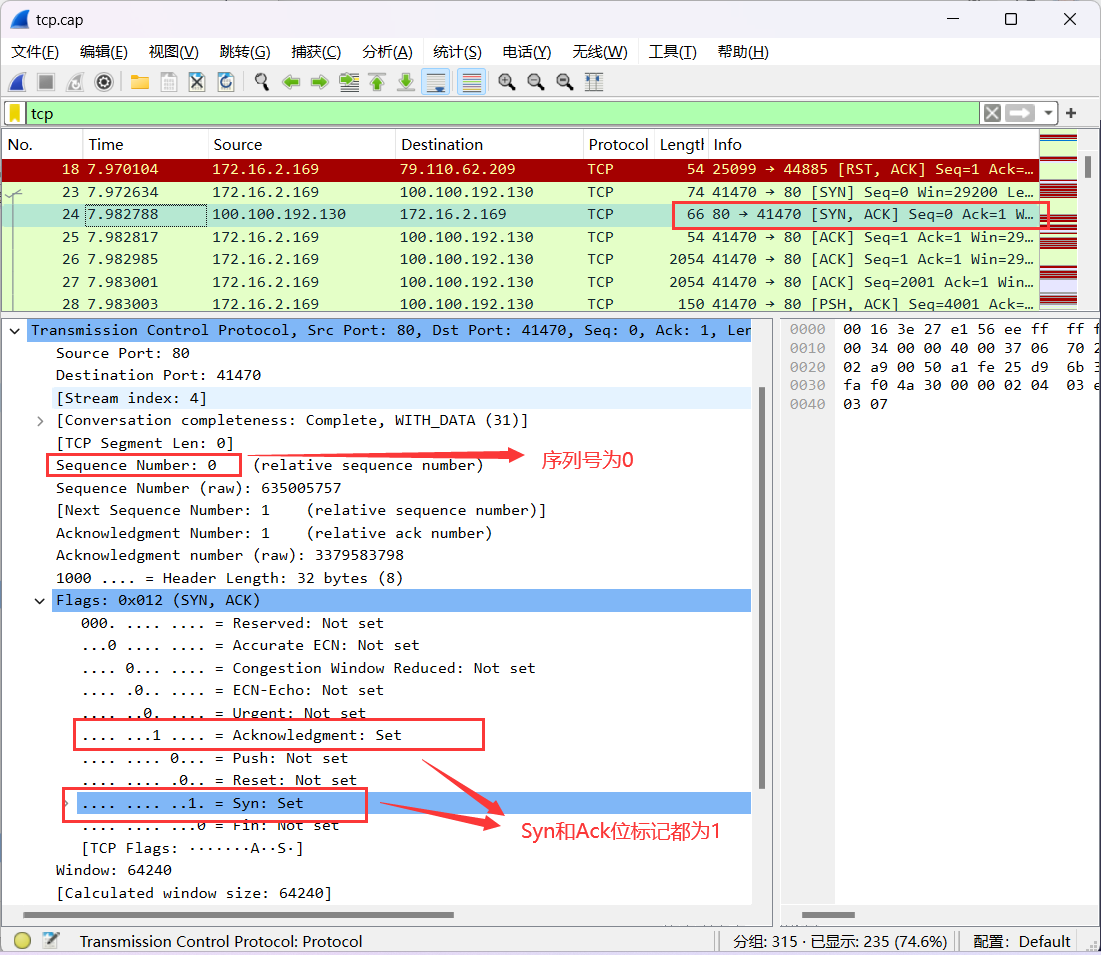

4.2.2第二次握手

服务器回复给客户端的额报文，确认并同意连接的请求。SYN为1，表示这个报文是一个同意连接的报文。ACK位为1，表示是一个队上一个报文的确认报文。

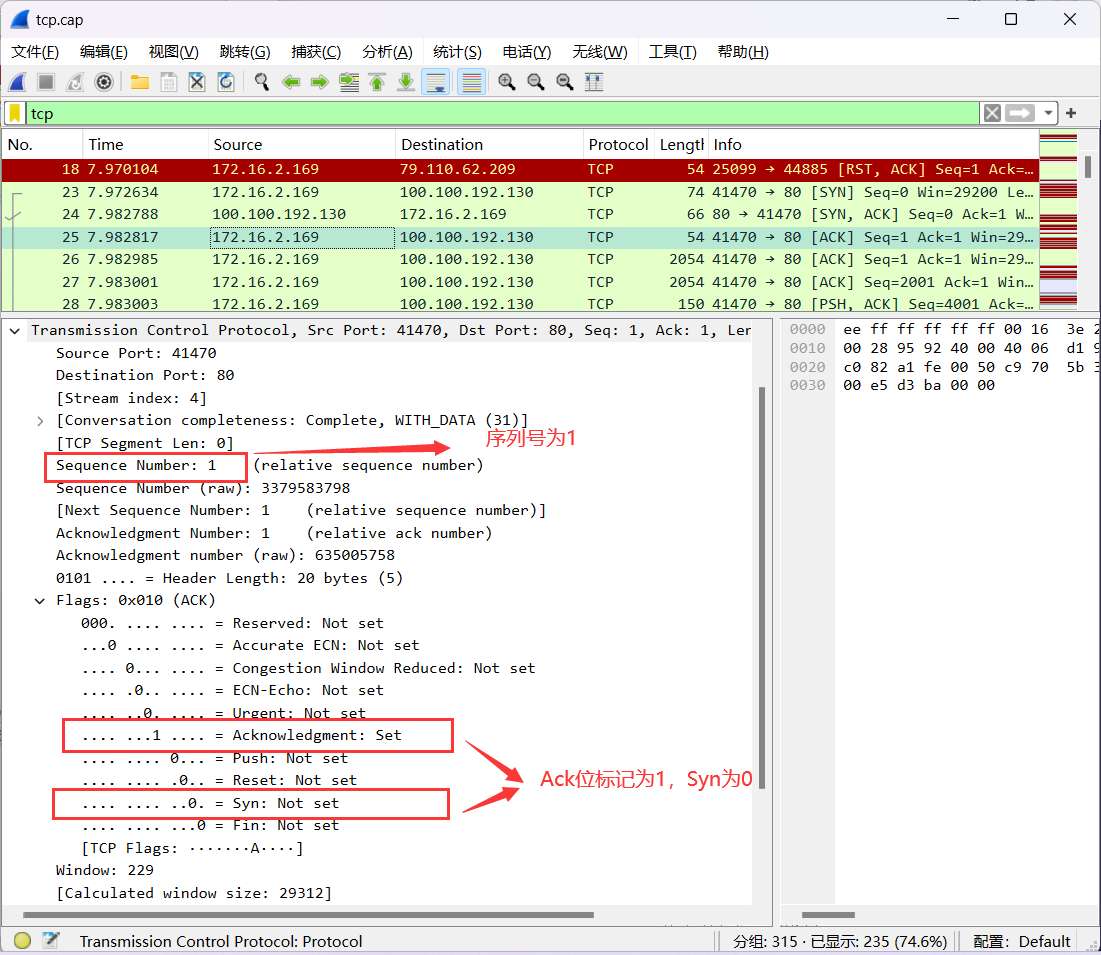

4.2.3第三次握手

客户端发送给服务器，对上一个同意连接请求的确认。

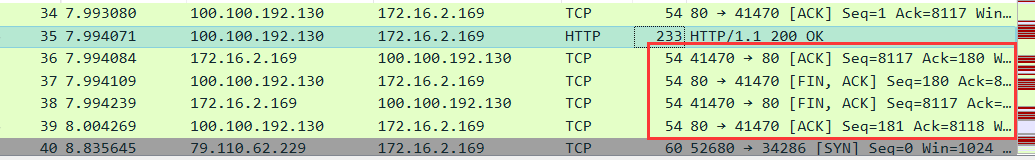

4.3 分析释放连接的四次挥手

• 分析四次挥手的报文标志和序号

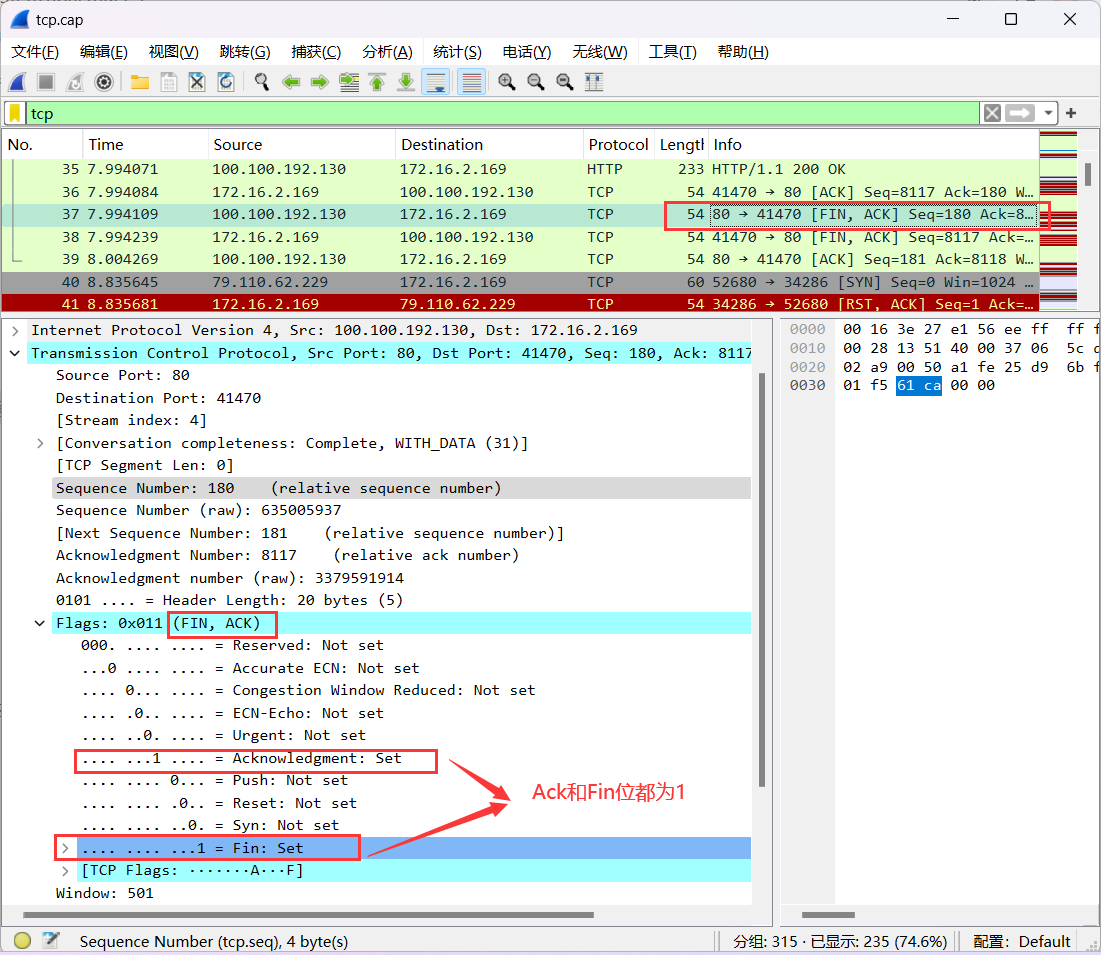

4.3.1第一次挥手

客户端给服务器发送TCP包，用来关闭客户端到服务器的数据传送。将标志位FIN和ACK置为1。

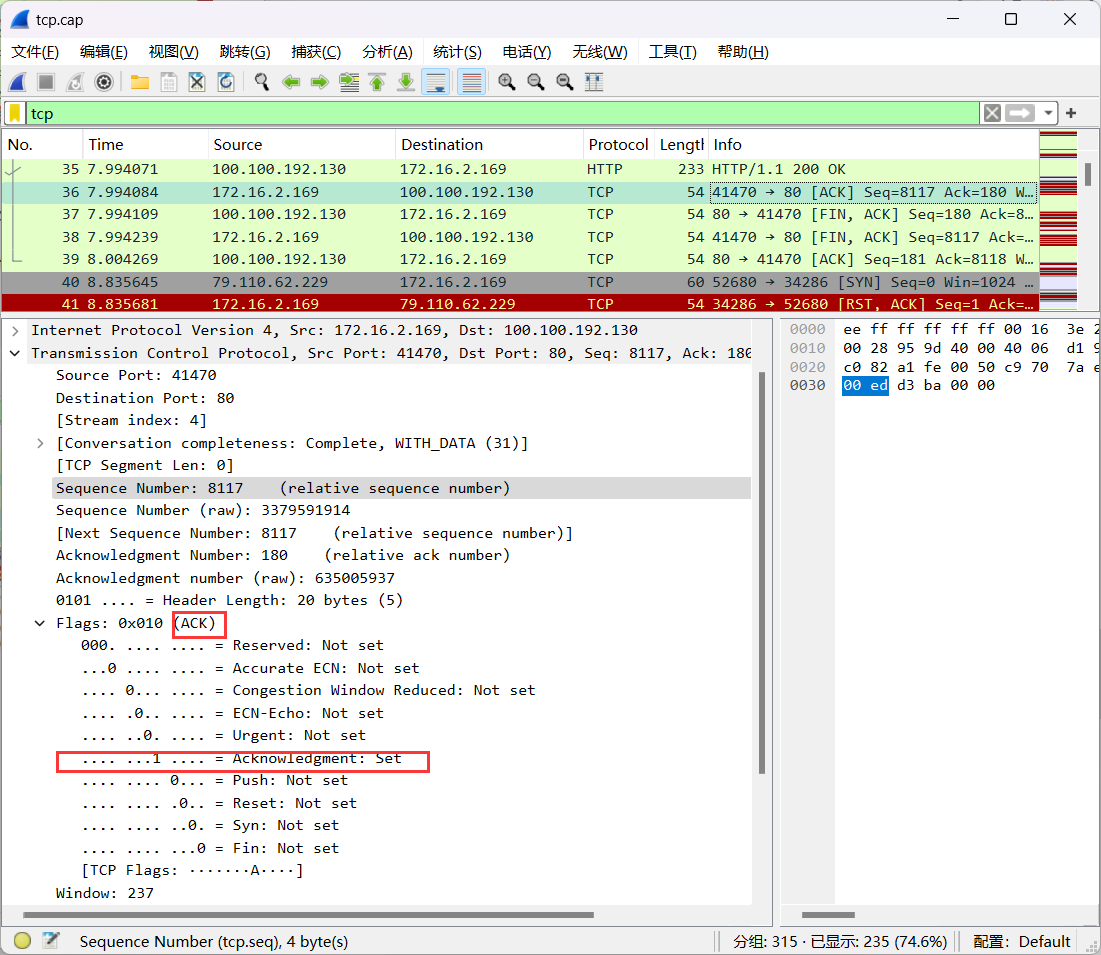

4.3.1第二次挥手

服务器收到FIN后，发回一个ACK(标志位ACK=1),确认序号为收到的序号加1，即X=X+1=2。

4.3.1第三次挥手

服务器关闭与客户端的连接，发送一个FIN。标志位FIN和ACK置为1，序号为Y=1，确认序号为X=2。

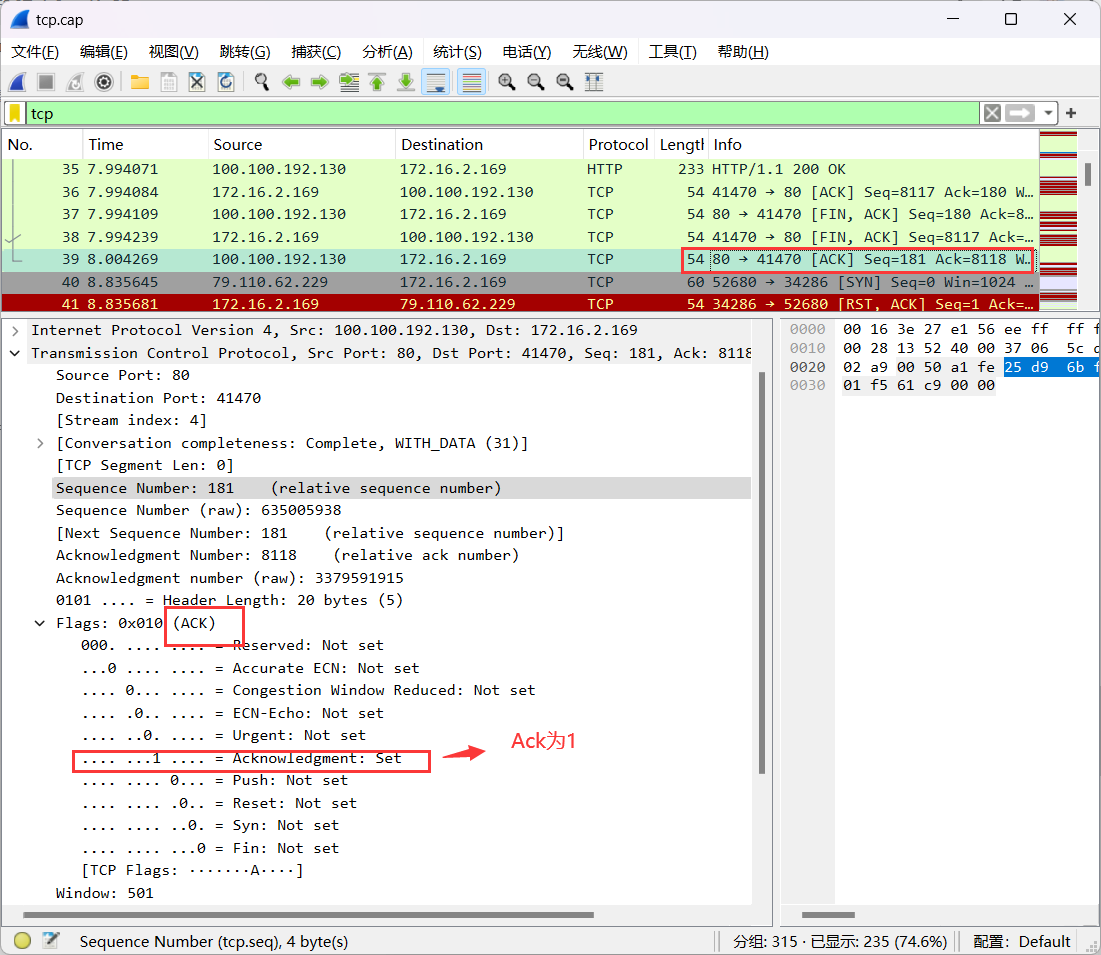

4.3.1第四次挥手

客户端收到服务器发送的FIN之后，发回ACK确认(标志位ACK=1),确认序号为收到的序号加1，即Y+1=2。序号为收到的确认序号X=2。

5、实验小结

（包括遇到的特定问题和解决办法、心得体会、意见与建议等）

5.1问题与解决办法：

问题1、在使用tcpdump进行网络协议分析时，捕获到的数据包不完整。

解决方法：确认tcpdump监听的网络接口正确，且该接口上有预期的TCP流量。

问题2、不知道怎么找四次挥手。

解决方法：查找资料，第一次挥手会发送一个Fin的报文段，另一方会返回一个Ack。

5.2心得体会：

p进行网络协议分析时，捕获到的数据包不完整。

解决方法：确认tcpdump监听的网络接口正确，且该接口上有预期的TCP流量。

问题2、不知道怎么找四次挥手。

解决方法：查找资料，第一次挥手会发送一个Fin的报文段，另一方会返回一个Ack。

5.2心得体会：

通过实际操作tcpdump和Wireshark，我能够直观地看到TCP数据包的结构和传输过程，这对于理解网络协议的工作原理非常有帮助。同时，我也认识到了网络协议设计的复杂性和精妙性，每一个字段和控制机制都是为了确保数据的可靠传输。在实验过程中，我遇到了一些问题，但通过查阅资料和不断尝试，我逐渐找到了解决问题的方法。这个过程不仅锻炼了我的解决问题的能力，也让我对TCP协议有了更深刻的认识。学习TCP协议和相关分析技术是一次非常有价值的经历，它让我对网络通信有了更深入的了解，也为我未来的学习和工作打下了坚实的基础。
