引言：

本篇适用于刚接触esp8266的新手，esp8266运用于很多场景，这里是基于esp8266实现最基础的功能，后续的智能家居也是基于这个功能逐步延伸

一、配置esp8266

烧录程序之后，开始配置WiFi模块。（可以搜索相关博客，记载会比这里详细，这里就不在赘述）

连接方式：

esp8266	USB转TTL模块
GND	GDN
VCC	5V
TX	RX
RX	TX

注：我这里使用的是正点原子的模块，所以电源接的是5V，一般大家使用esp-01s直接接3V3就行

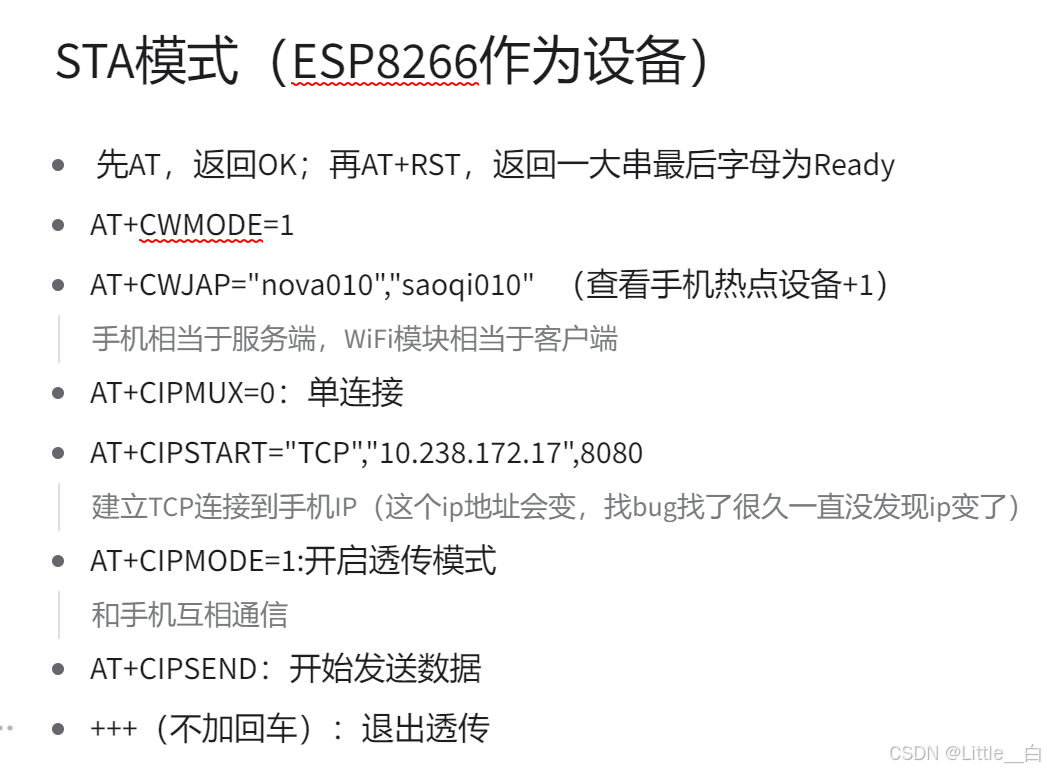

总体浏览：

这里我们直接根据上图的AT指令进行配置，手机ip可以在设置中寻找，端口号可以随意设置。

详细步骤如下：

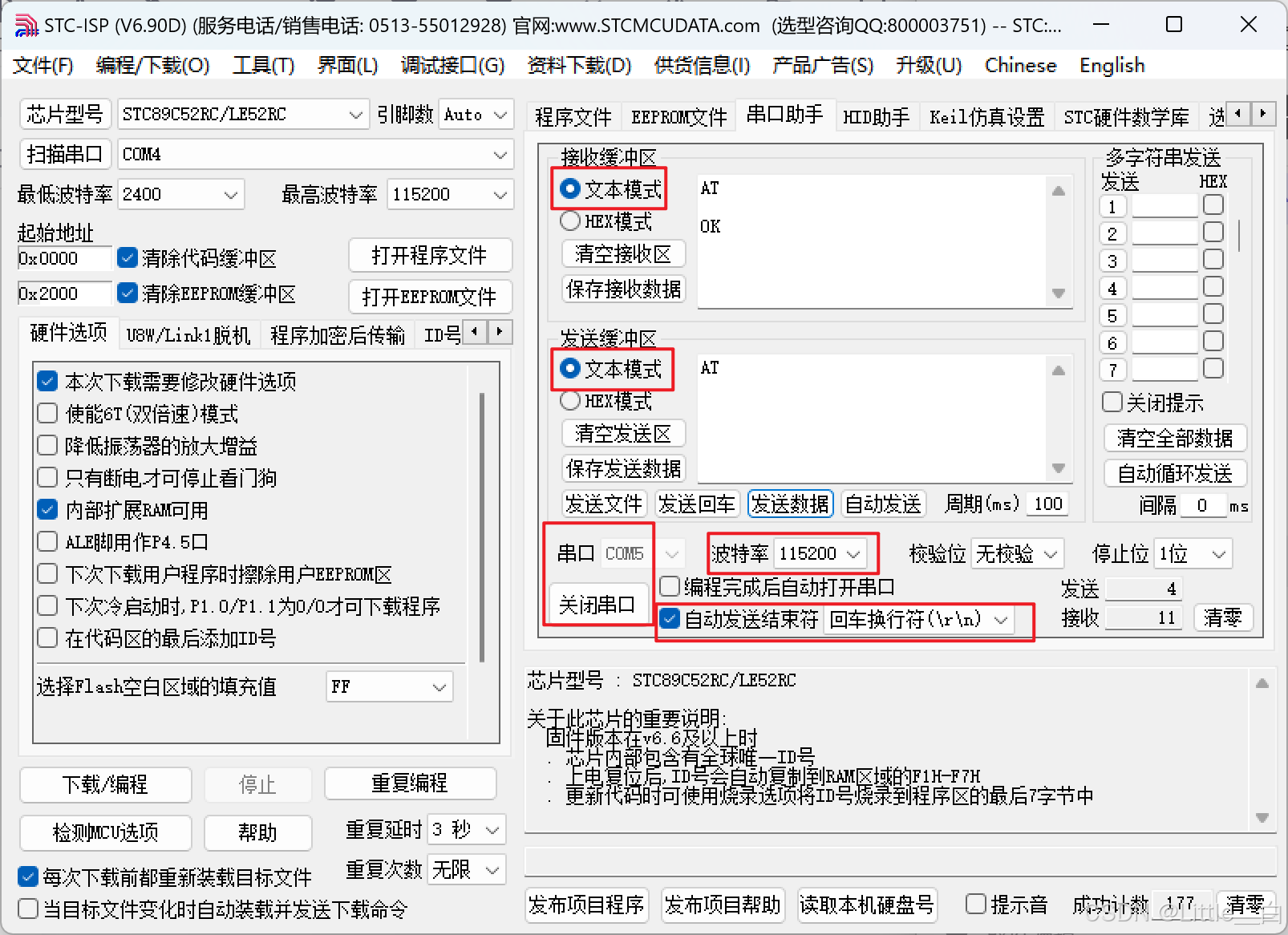

1、正确连接后打开串口助手，这里使用的是STC-ISP串口，输入AT，返回OK

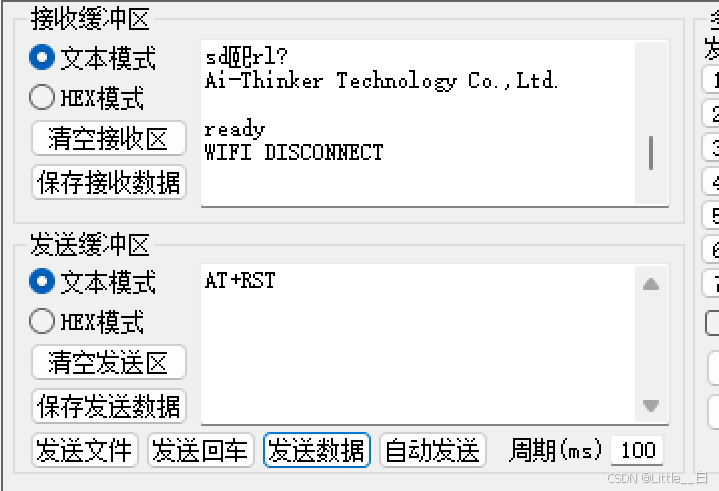

2、根据上图继续输入指令，进行基本配置。

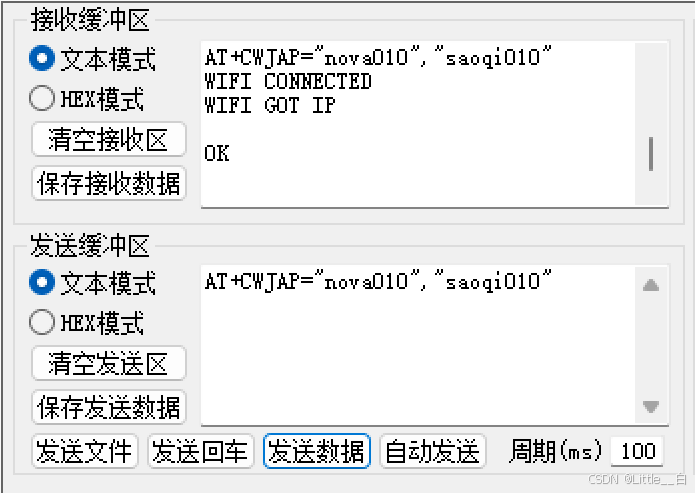

在输入完AT+CWJAP后，会连接到手机热点，可通过手机设置里的热点查看到有esp8826设备连接。

3、进入透传模式

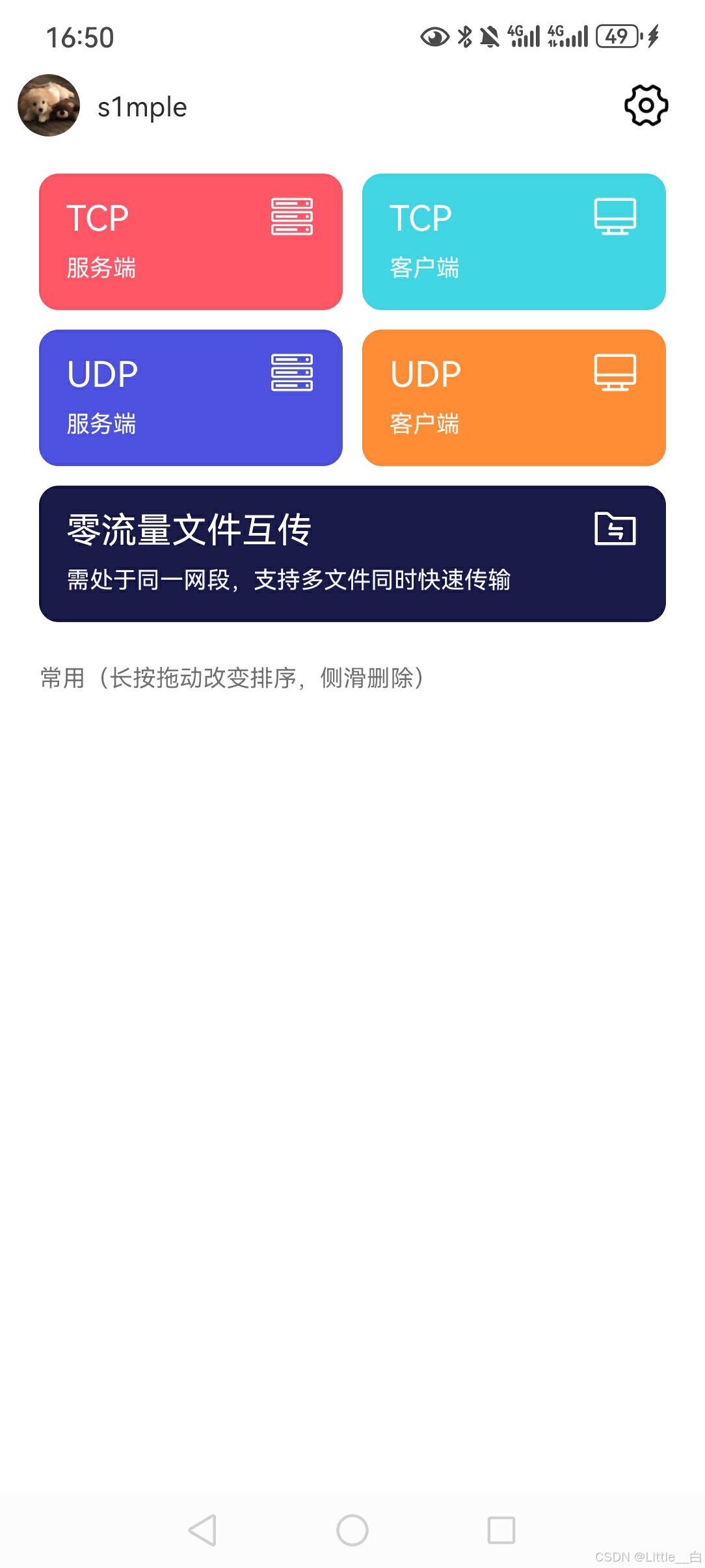

在连接完手机热点后，我们在手机上下载一个网络调试精灵APP，打开APP，点击TCP服务端。

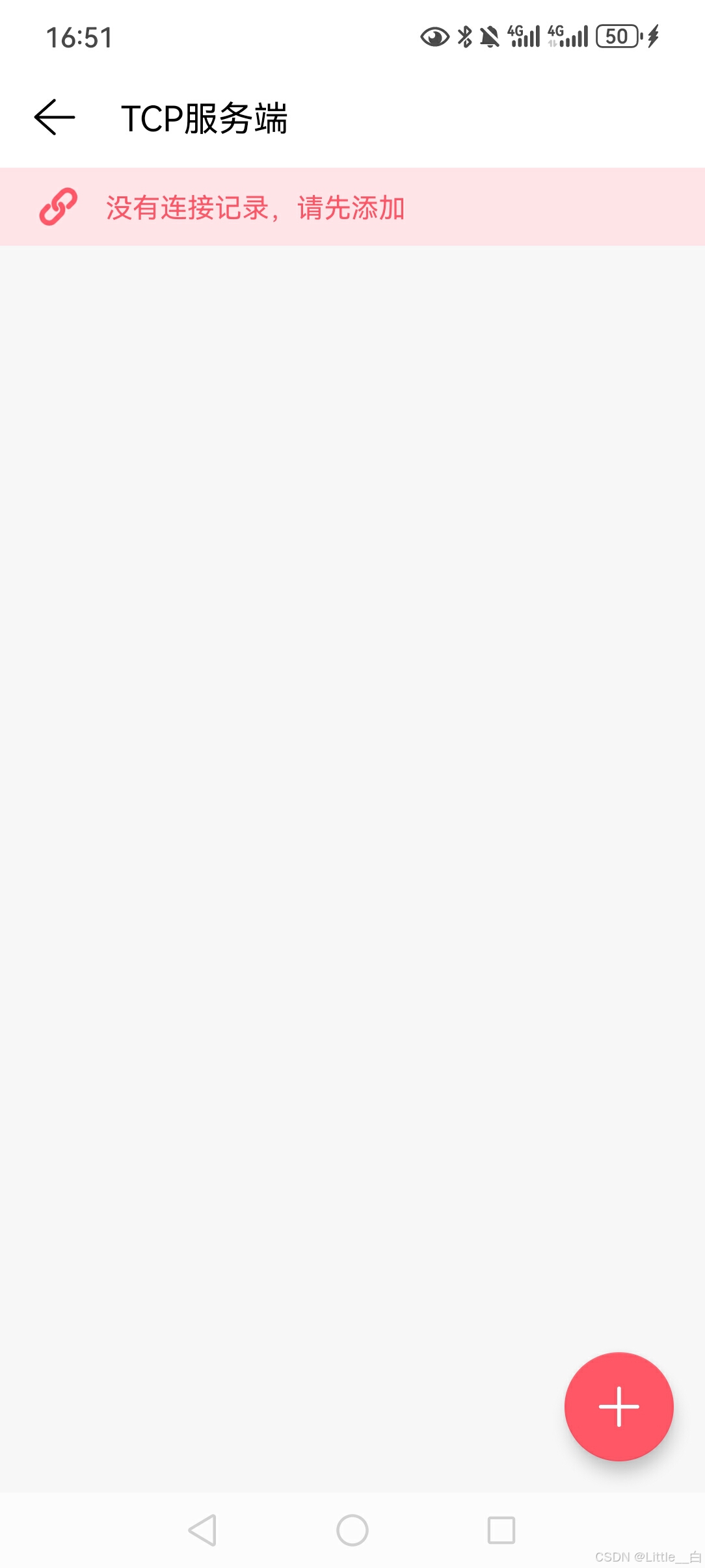

然后进入，点击右下角的＋号进行添加服务端

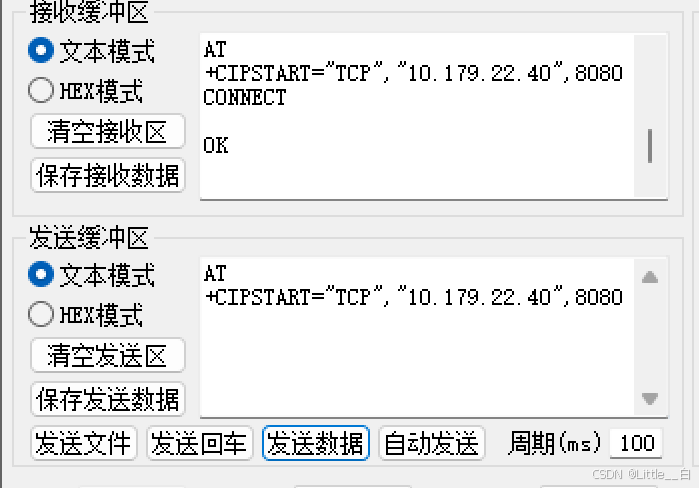

名称和端口均可自定义，在这里我定义端口为8080，在设置中搜索手机IP地址（需要注意，手机IP地址每天都会变化，所以后续又重启这个程序需要改一下IP地址），我这里是10.179.22.40，故输入指令AT+CIPSTART="TCP","10.179.22.40",8080，此时串口窗口显示为

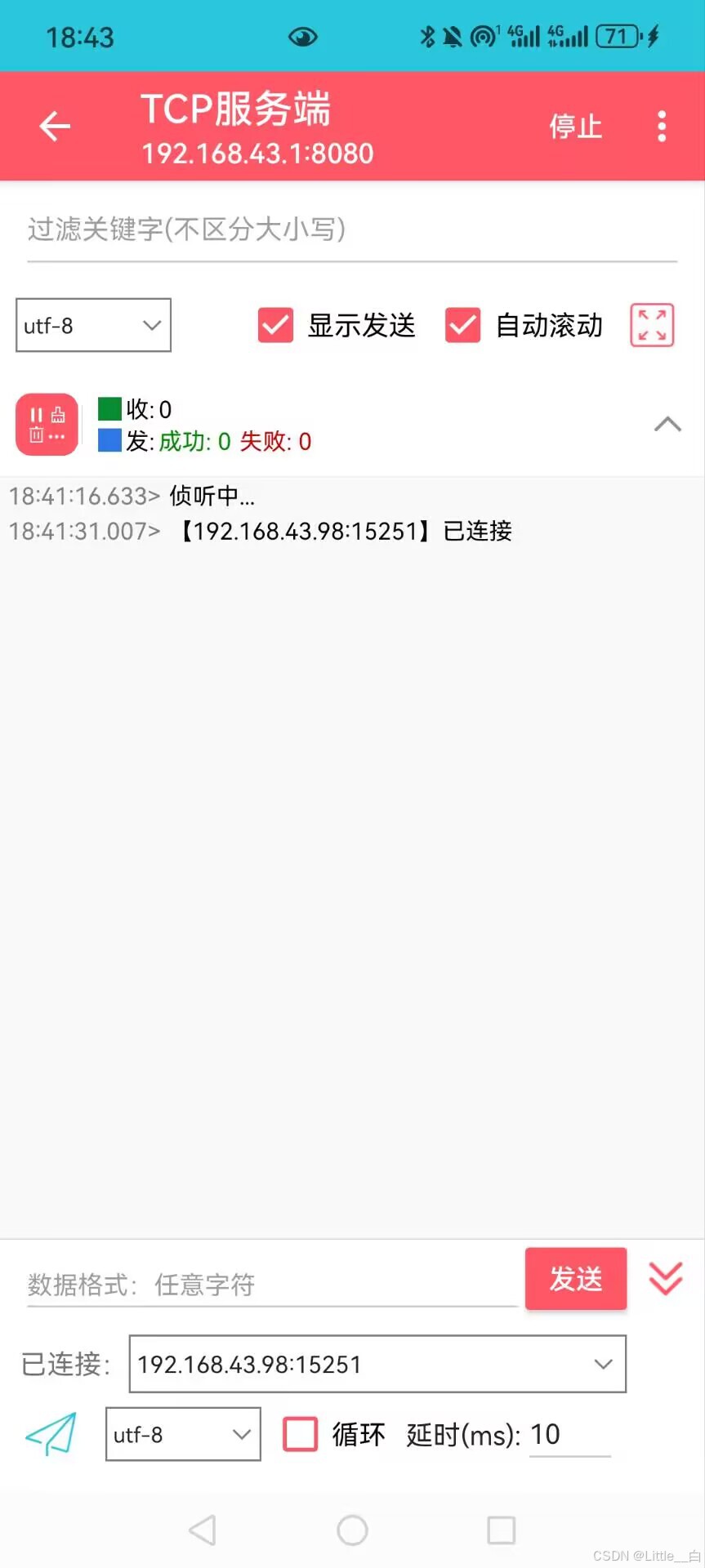

手机上显示已连接

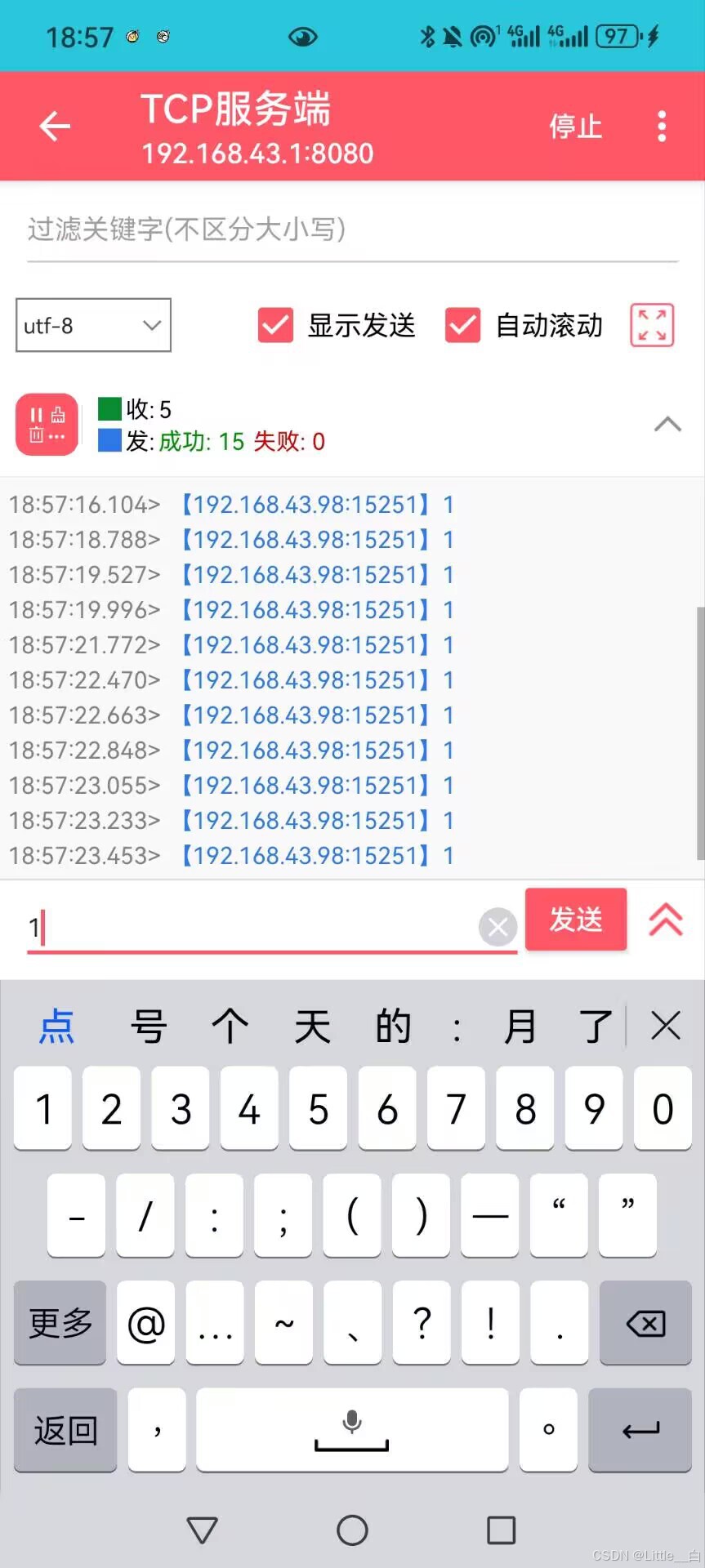

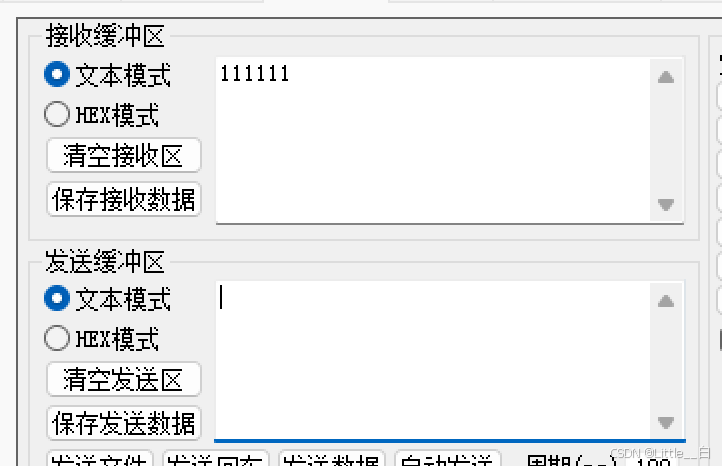

现在输入AT+CIPMODE=1开启透传模式，此时手机发送数据，串口可以接收到，如图

上面那行命令只能实现单工通信，此时再输入AT+CIPSEND，可以实现双工通信，即在串口发送端发送数据，手机也能接收。

4、断电重新进入透传

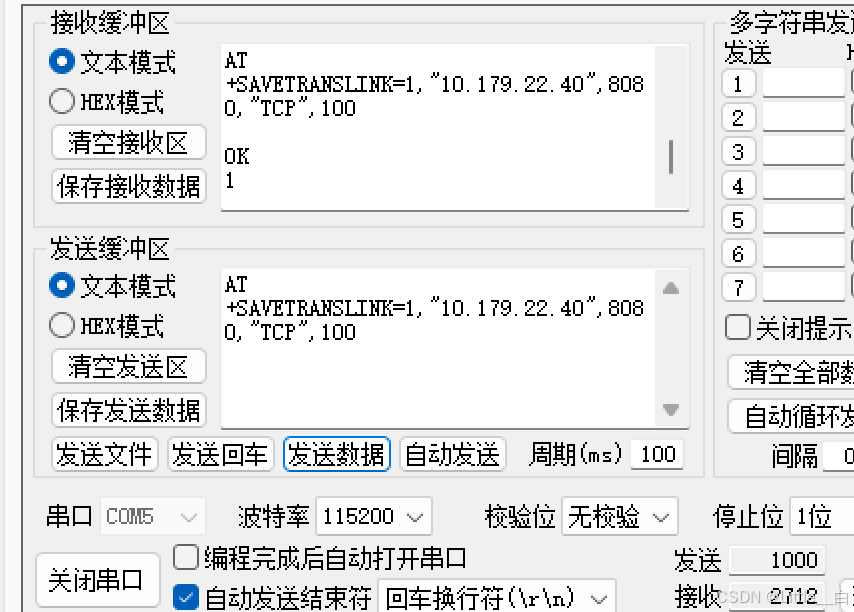

到这一步，esp8266的基本配置已经完成。现在我们需要把esp8826与USB转TTL模块断开接到面包板上，这就面临着一次断电和一次重新上电的情况，为了避免重复配置进入透传模式，我们输入AT+SAVETRANSLINK=1,"10.179.22.40",8080,"TCP",100，这样可以保证下一次上电直接进入透传。其中“100”代表速率，范围为1~7200s，可在此范围内任意设置。

二、电路板连接

在进行完esp8826的基本配置后，我们进行面包板的电路连接，如下表

EPS8266	stm32f103
RX	A9
TX	A10
GND	GND
VCC	5V

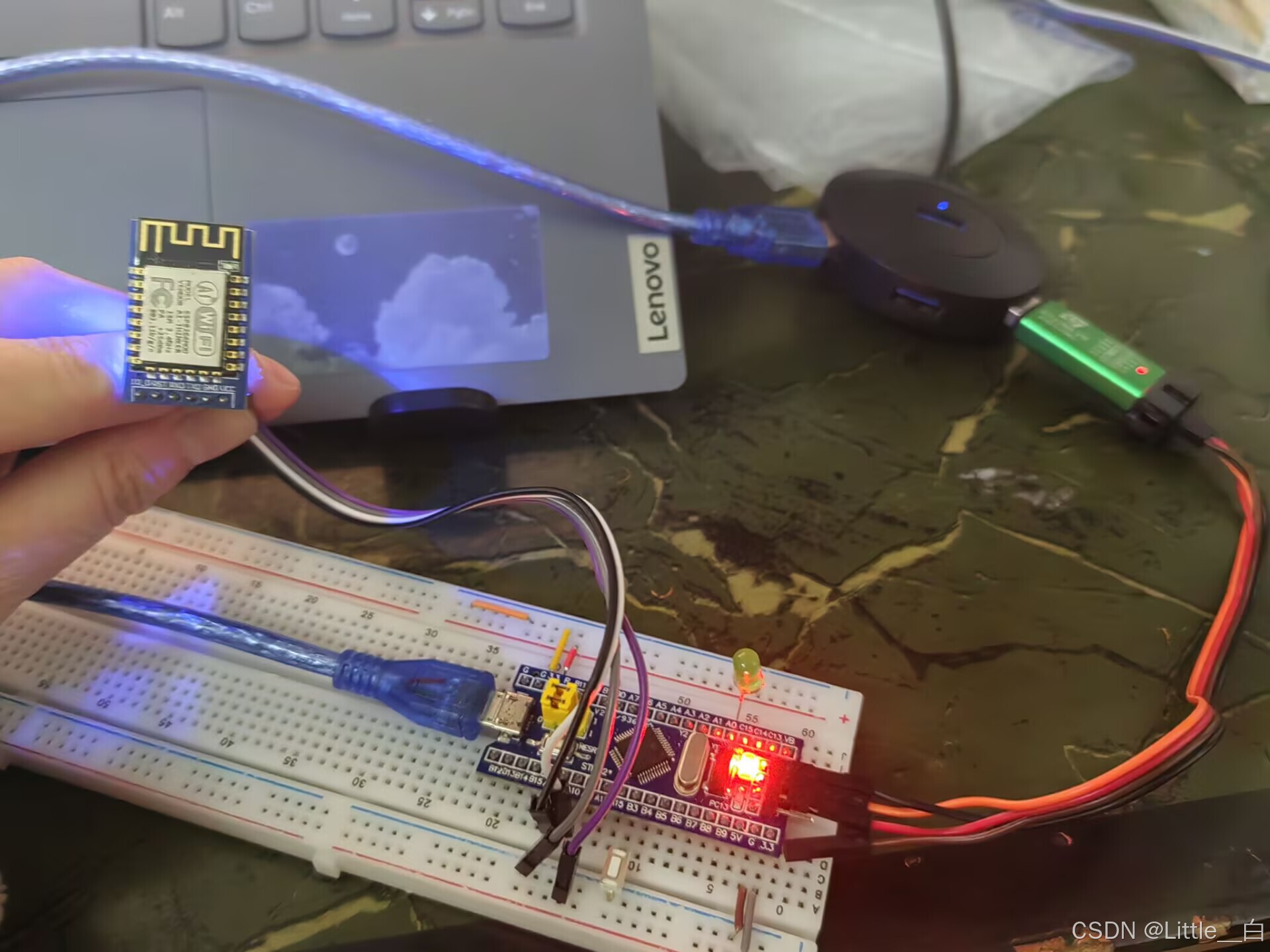

整体：

注意：一定要有类似蓝色的这根供电线来给WiFi模块供电，否则无法正常运行

三、初始化

完成好电路板连接后，开始写代码，首先进入初始化配置

1、LED初始化：

void led()
{
  GPIO_InitTypeDef GPIO_InitStructure;
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

}

2、串口初始化：

void USART1_Config(void)
{
	GPIO_InitTypeDef GPIO_InitStructure;
	USART_InitTypeDef USART_InitStructure;
	NVIC_InitTypeDef NVIC_InitStructure;

	NVIC_PriorityGroupConfig(NVIC_PriorityGroup_0);
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_USART1 | RCC_APB2Periph_GPIOA, ENABLE);


	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_9;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;
	GPIO_Init(GPIOA, &GPIO_InitStructure);

	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IN_FLOATING;
	GPIO_Init(GPIOA, &GPIO_InitStructure);


	USART_InitStructure.USART_BaudRate = 115200;
	USART_InitStructure.USART_WordLength = USART_WordLength_8b;
	USART_InitStructure.USART_StopBits = USART_StopBits_1;
	USART_InitStructure.USART_Parity = USART_Parity_No ;
	USART_InitStructure.USART_HardwareFlowControl = USART_HardwareFlowControl_None;
	USART_InitStructure.USART_Mode = USART_Mode_Rx | USART_Mode_Tx;
	USART_Init(USART1, &USART_InitStructure);

	USART_ITConfig(USART1, USART_IT_RXNE, ENABLE);

	NVIC_InitStructure.NVIC_IRQChannel = USART1_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
	NVIC_Init(&NVIC_InitStructure);

	USART_Cmd(USART1, ENABLE);
}

3、定义全局变量

uint16_t receivedData=0;

四、主程序

int main()
{
  USART1_Config();
	led();
	while(1)
	{
	  if(receivedData==0)
		{
			GPIO_SetBits(GPIOA,GPIO_Pin_0);
		}
	  else
		{
			GPIO_ResetBits(GPIOA,GPIO_Pin_0);
		}
	}

}
