allegro PCB 导入项目

1. 新建文件

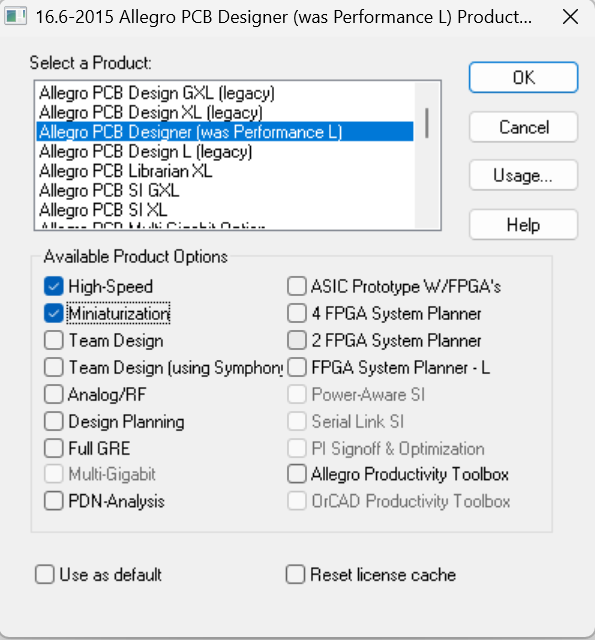

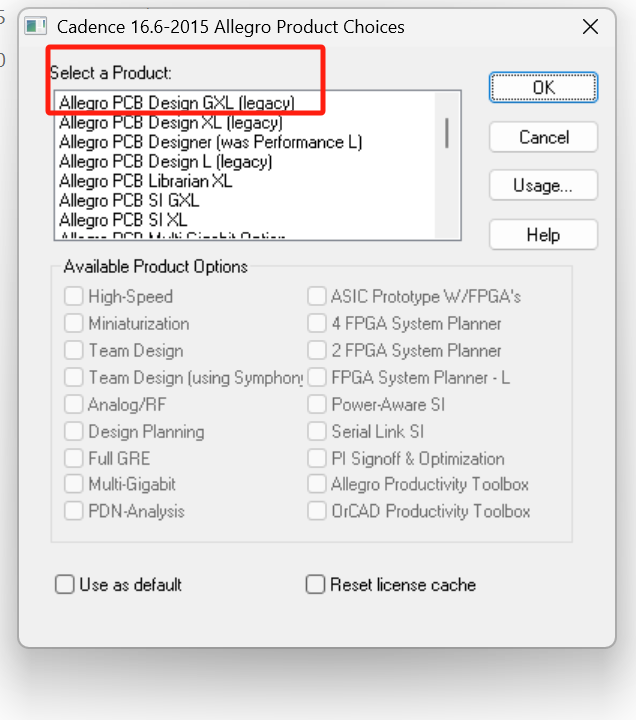

双击打开allegro pcb 软件，我们一般选择第一个；然后点击OK

如果是高速板，我们选择第三个，如图：

这时我们进入allegro pcb界面

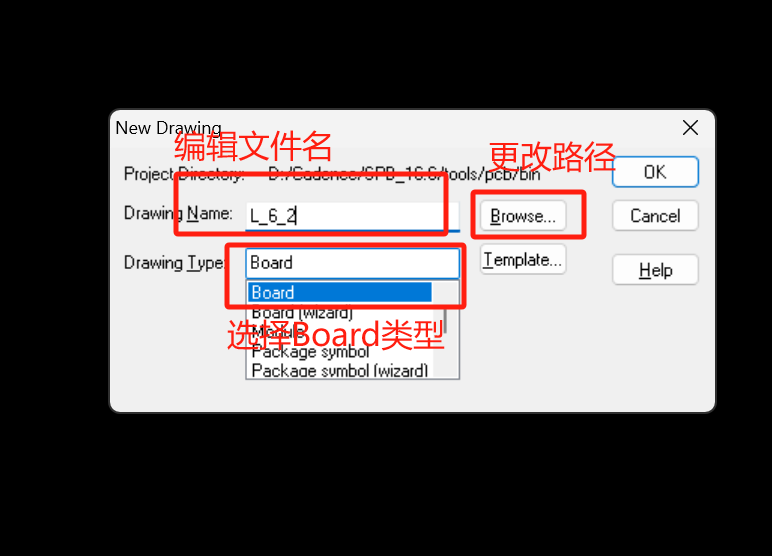

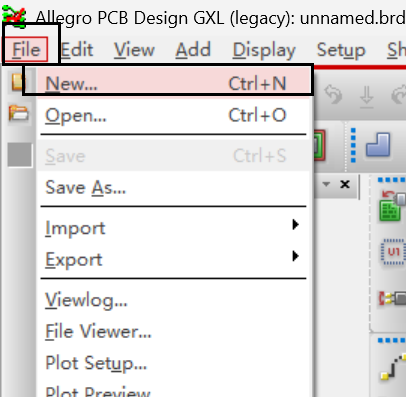

点击右上角“File -New>”

2,对项目的初步认识

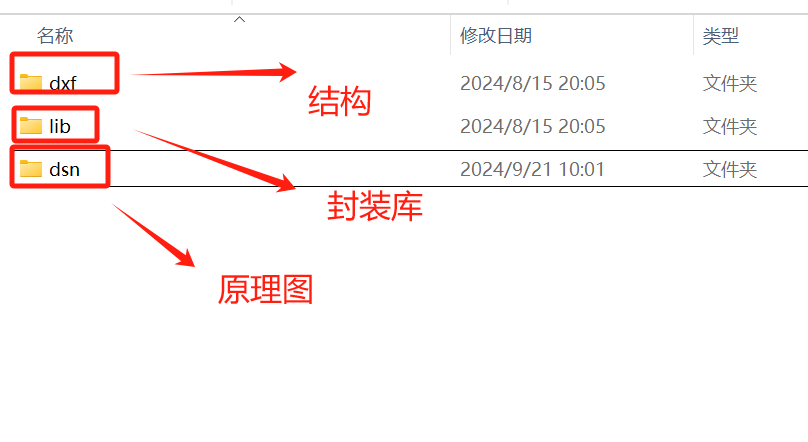

项目一般包含三个文件夹：

3.导入dxf文件

特别注意的是我们导入dxf文件之前一定要修改单位，导入dxf之后改回；这是因为dxf用的单位是mm，pcb中常用单位是mil，1mm = 39.37mil

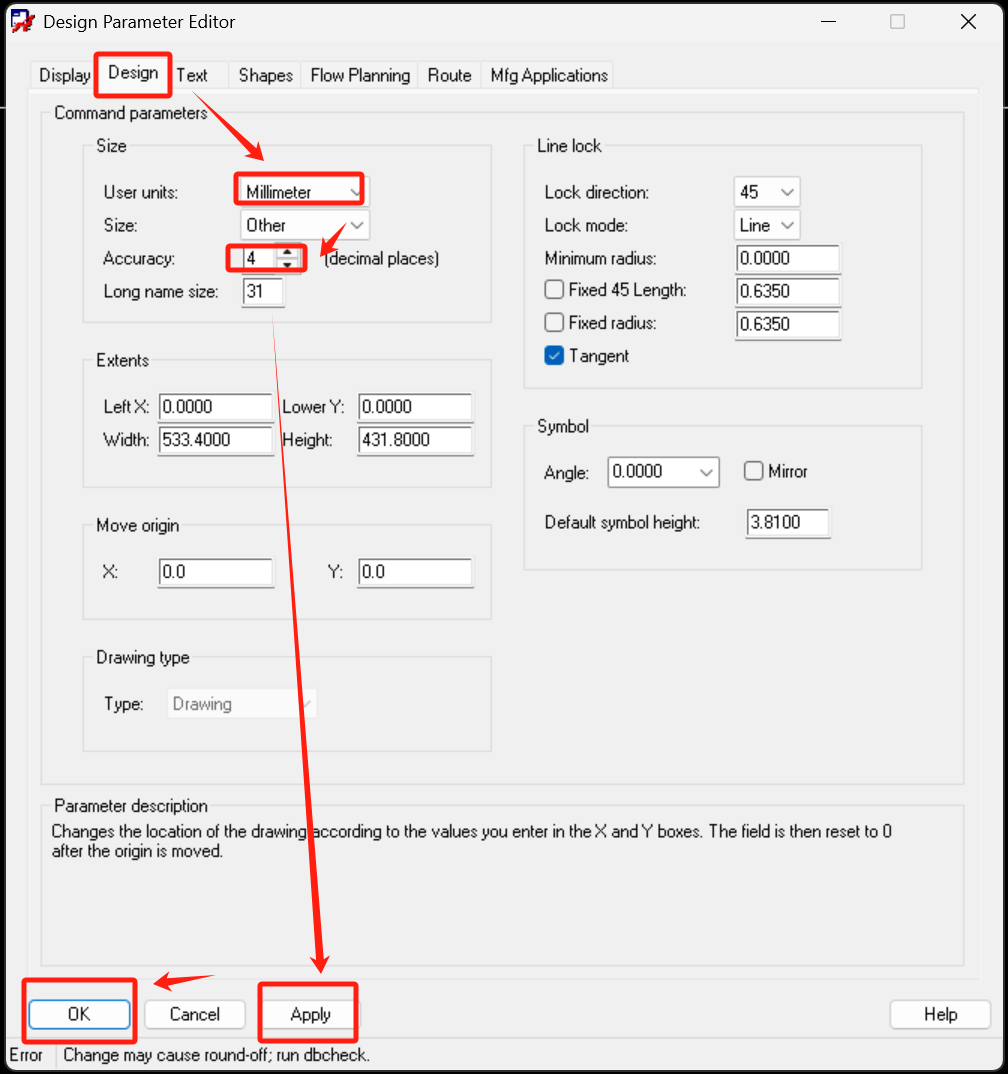

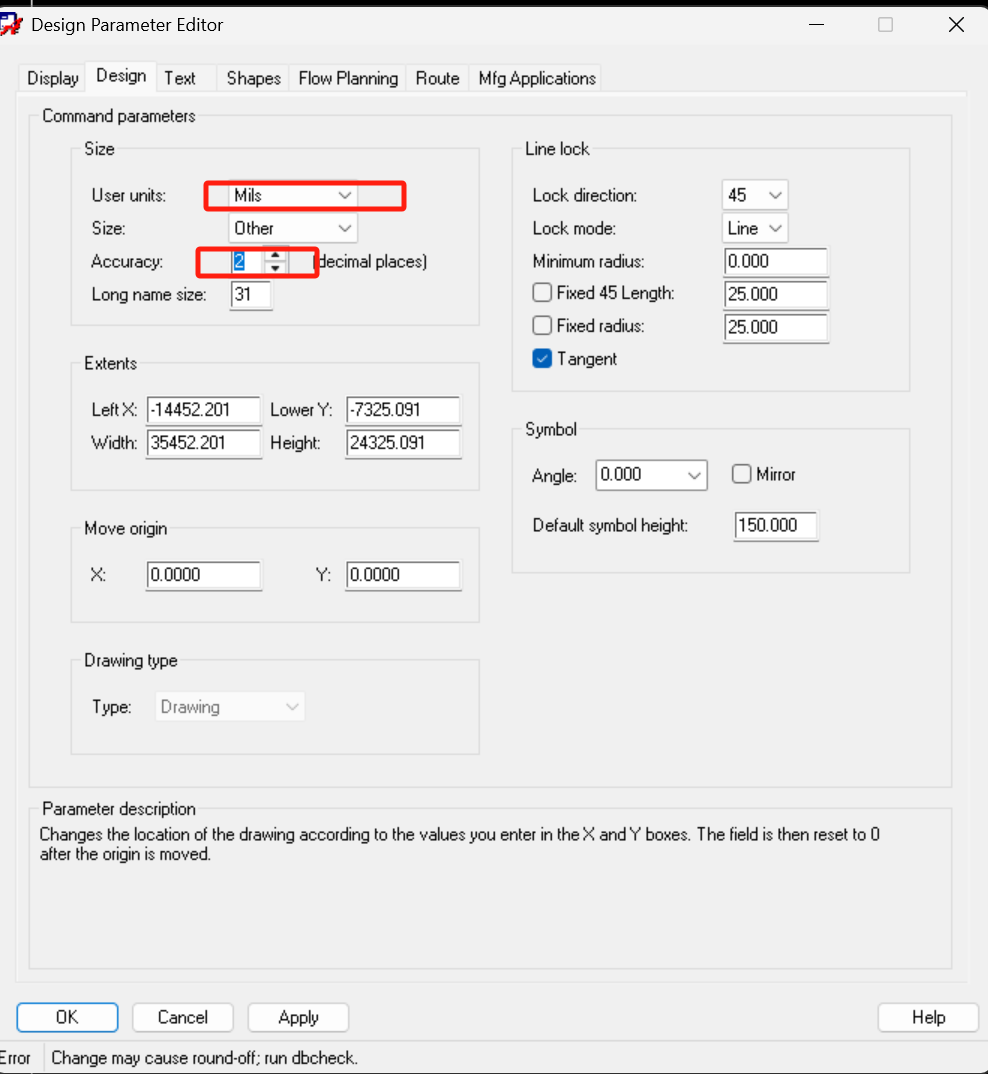

3.1 修改单位

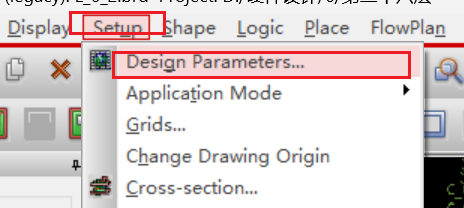

在菜单栏“setup”中进行修改

3.2导入dxf文件

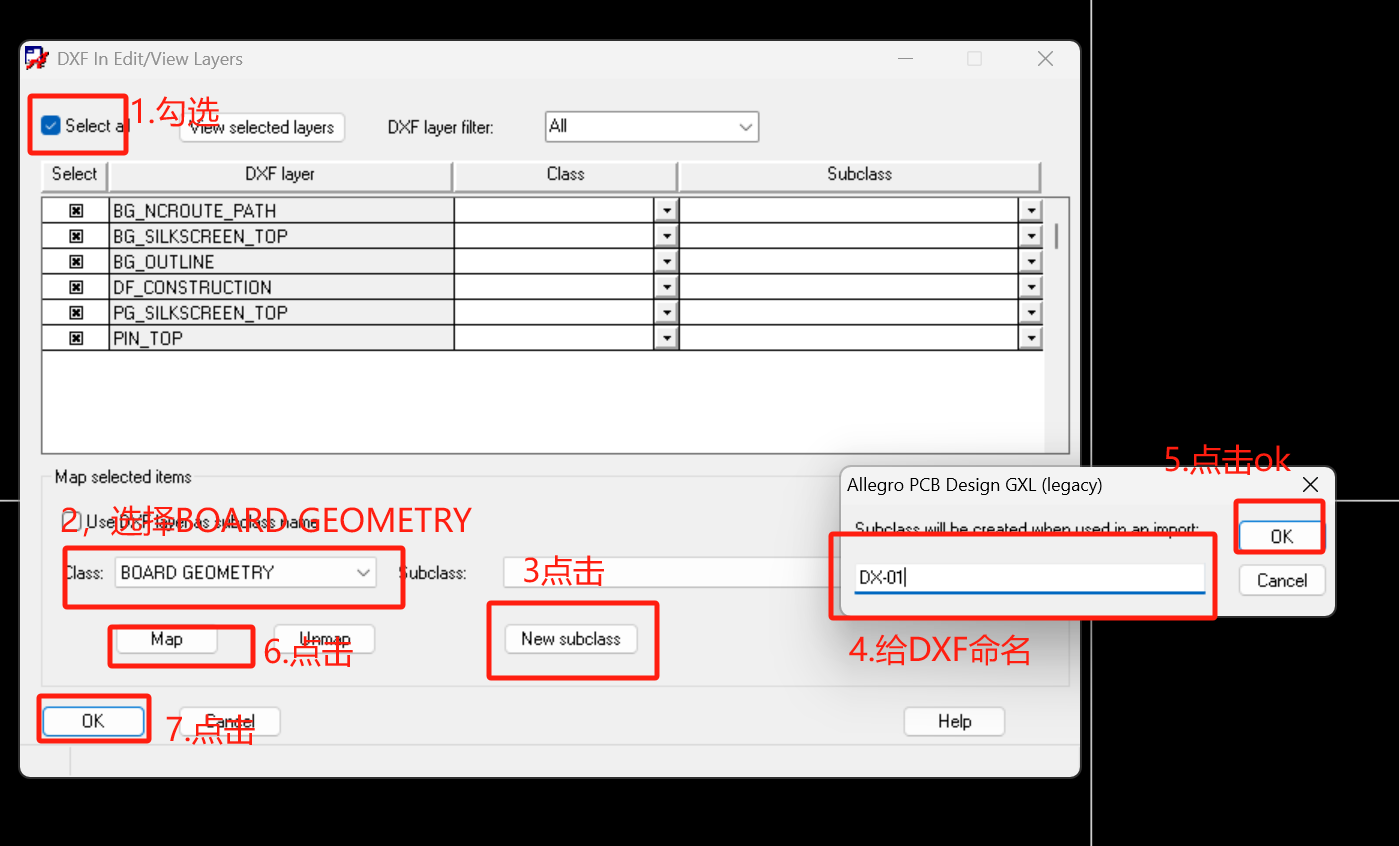

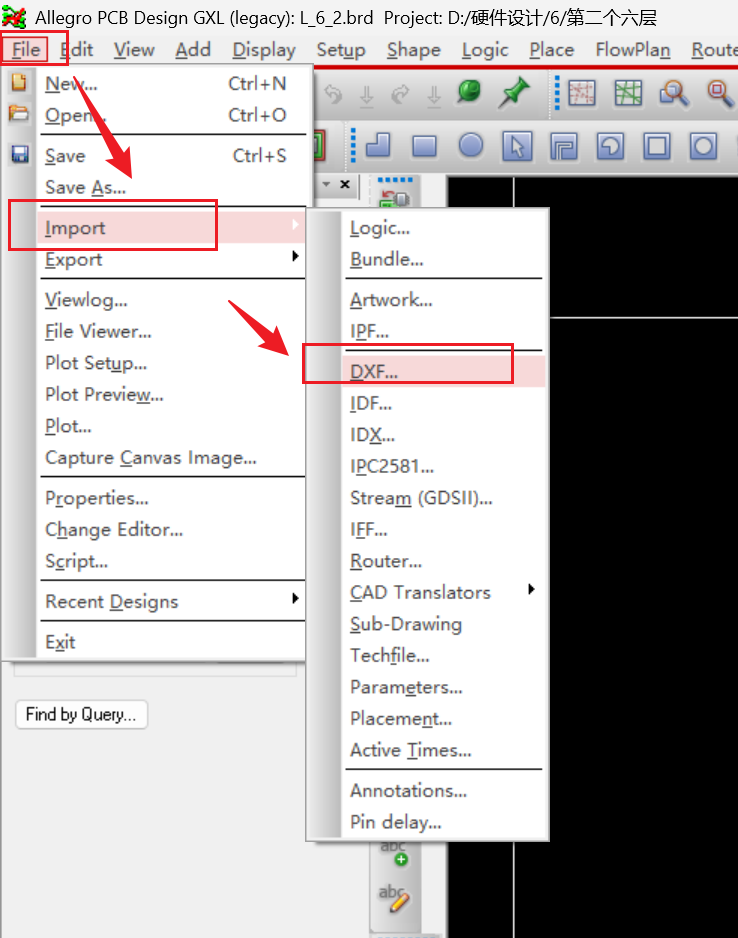

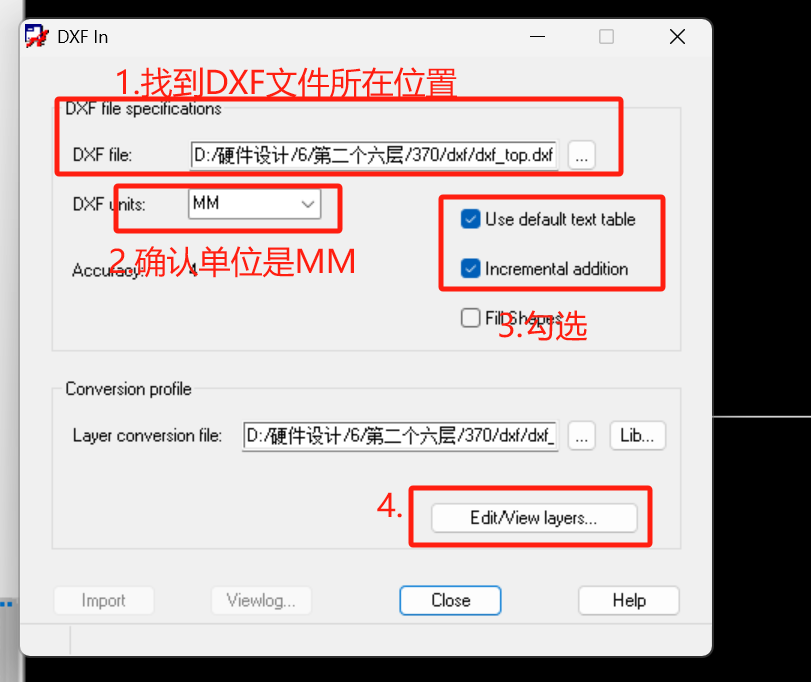

在菜单栏“File -- import-- DXF “ 中导入

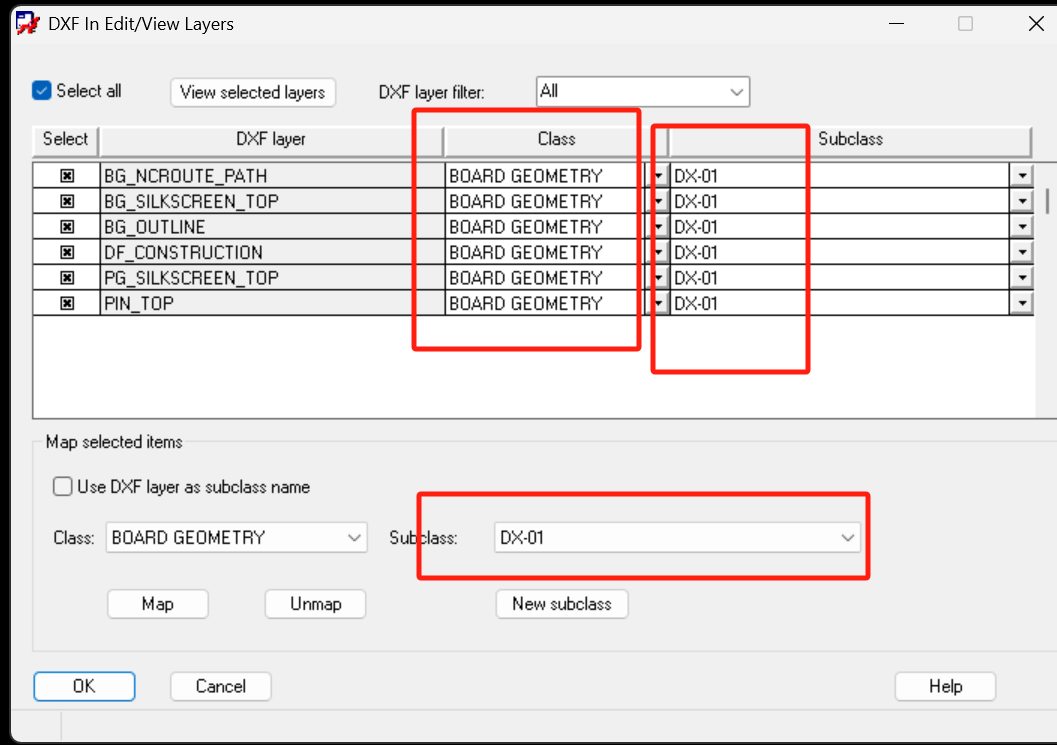

点击”map“之后，我们可以发现CLass全部是BOARD GEOMETRY  ，Subclass全是DXF -01，即我们给DXF的命名

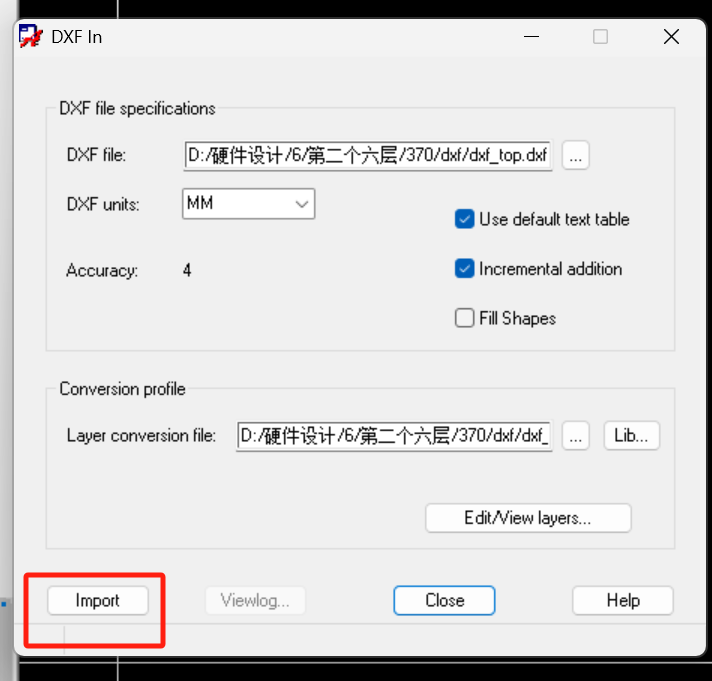

点击ok之后，我们返回先前界面，然后点击import

此时我们发现dxf文件已经导入在allegro pcb中；

然后我们在去setup中更改单位为mil

3.3操作区域大小解决

当我们导入dxf之后，我们发现导入的dxf只在面板中的一角，无法移动到面板中心，不便于后续的操作，此时我们需要修改操作区域的大小进行解决；

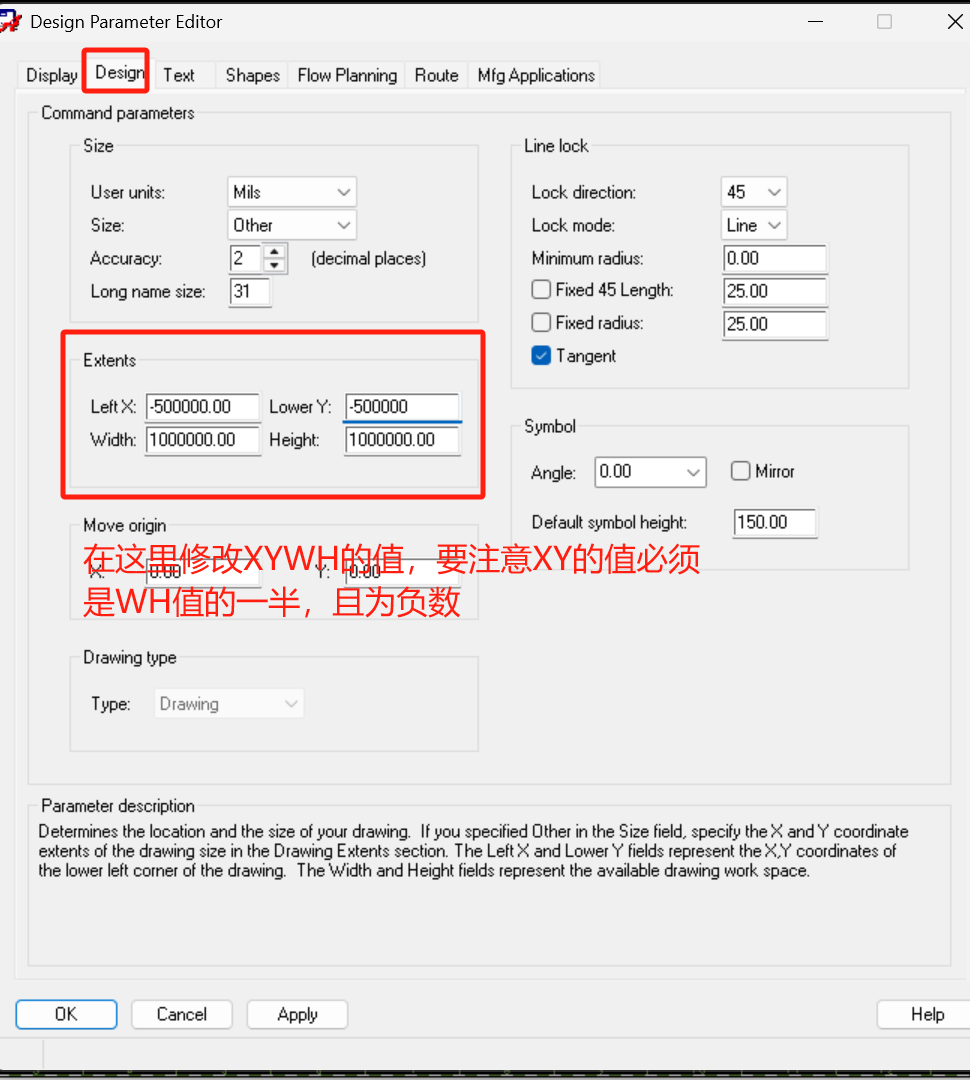

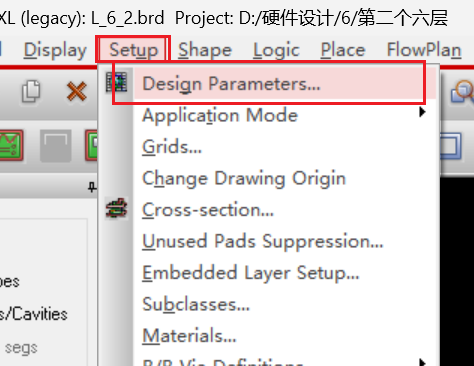

在setup 中进行设置

然后点击apply,ok

此时我们便可以按住”ctrl  +鼠标滚轮“随便改变大小；

注：这里的WH值尽可能的大，一百万只是我常用的一个数值，十万也是可以的

4.板框的绘制

4.1 正常板框的绘制

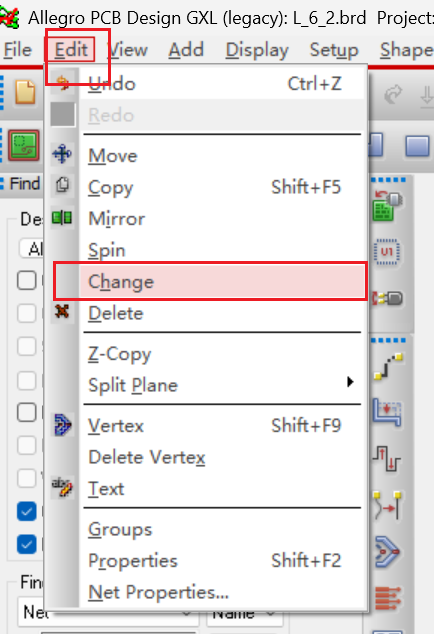

我们在edit -- change中进行绘制

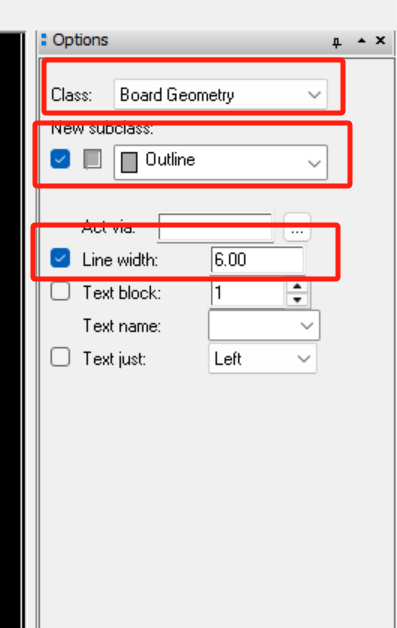

在options 面板进行选择，Class 我们选择Board Geomelty ，subclass 我们选择Outline， Line width 我们一般选择6mil

然后在板框外围进行绘制

4.2异形板框绘制

如果是异形板框，我们用常规的绘制方法可能导致某一处绘制错误，此时我们用专门的方法进行绘制，当然此方法也适用于正常板框的绘制。

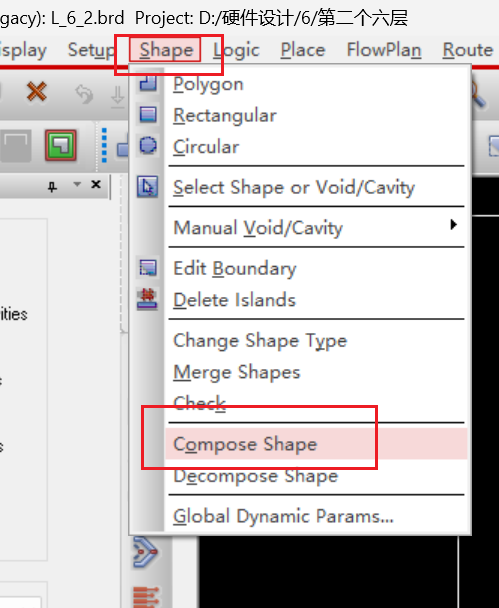

我们首先在菜单栏 ”shape “中进行选选择

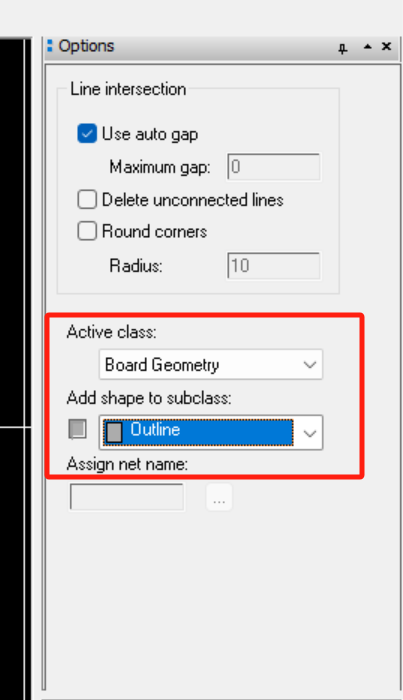

同理我们在options面板中选择Board Geometry 和Outline

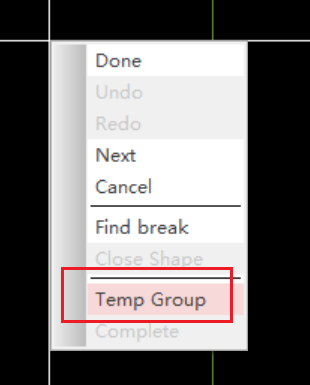

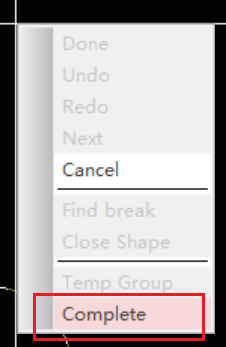

然后鼠标右击选择”temp group“进行组合选，选中每一条板框。然后右击complete，然后右键done 结束命令

此时我们的板框已经变色

5.禁止布线区的绘制

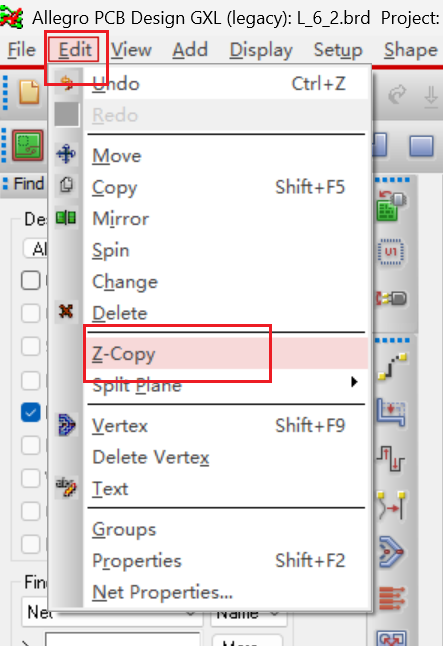

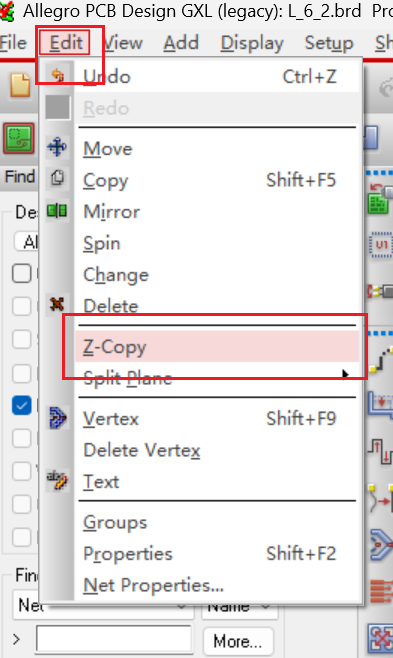

在这里我们要绘制禁止布线区域，顾名思义，在这个区域外面我们不能够进行布线。我们在”“Edit -Z-copy 中进行设置 。

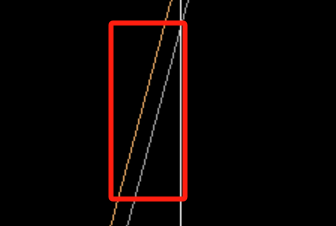

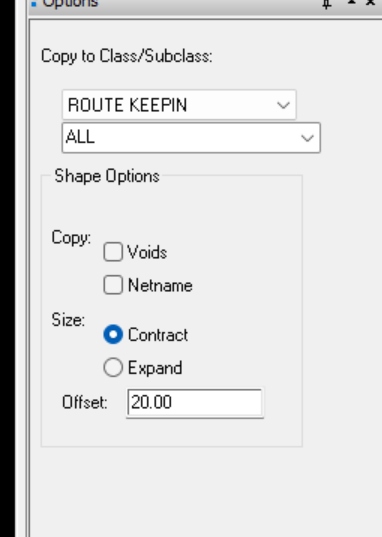

然后在options 面板中选择”route keeping“ offest 设置为20，完成之后框选整个板框，我们发现板框内部出现一条不一样颜色的线（一般是黄色）

6.禁止布局区的绘制：

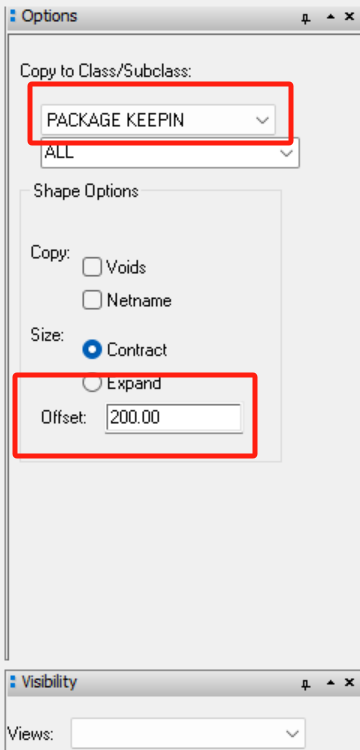

我们还是在”Edit - Z-Copy“中进行设置，然后在options面板中选中package Keepin ，值为200

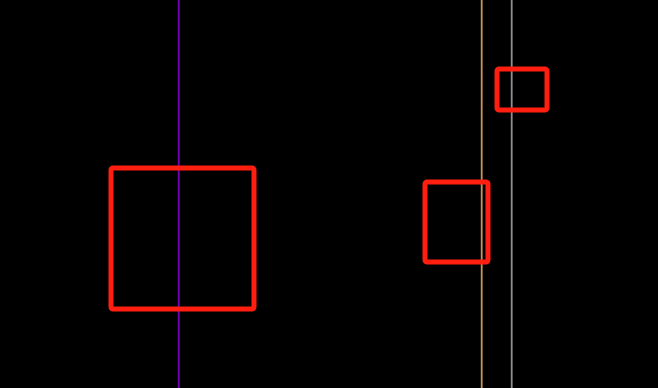

此时板框出现三条不一样颜色的线

6.网表的生成

6.1. 网表的检查

网表是由OrCAD导出的一个包含电气符号，网络连接，元器件等多种元素的，能被Allegro识别的netlist；是沟通OrCAD和allegro的桥梁，通过网表才能实现原理图与allegro中的器件交互效果；

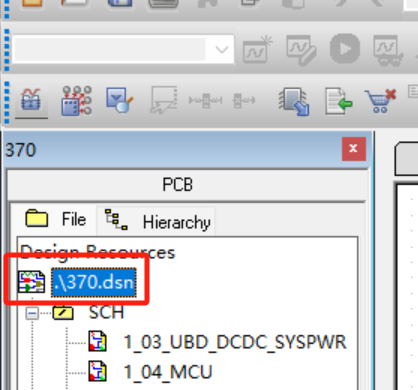

在ORCAD中打开原理图。选中文件的根目录

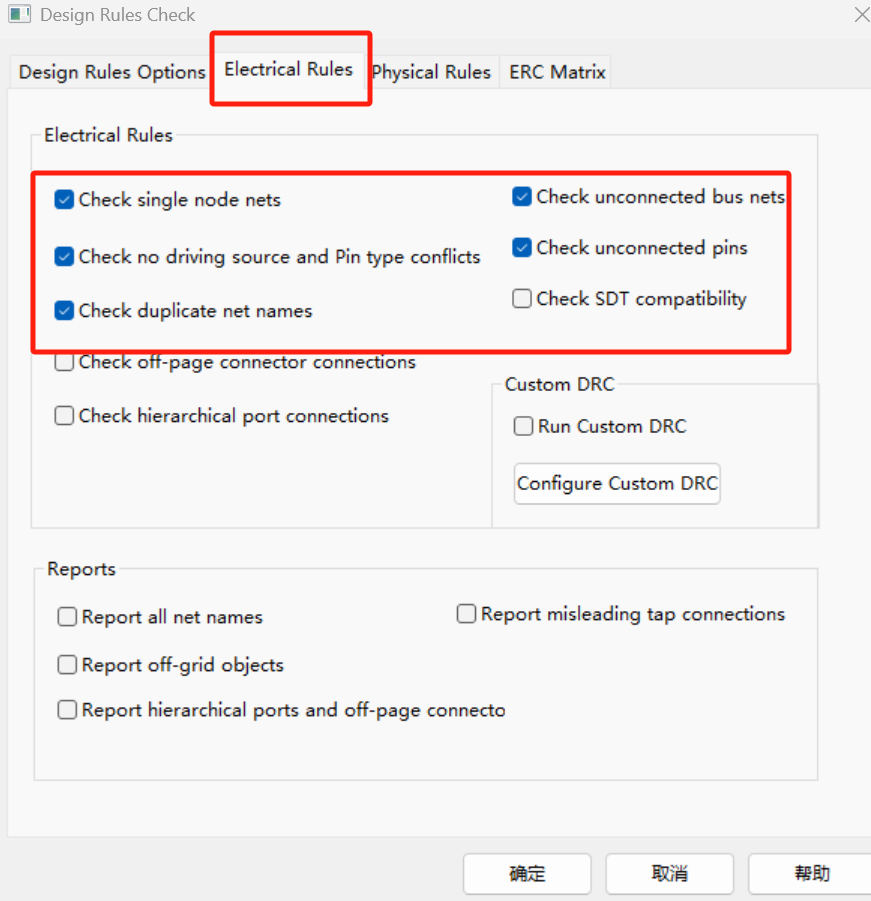

在"Tools"中进行设置

最后点击 “确定”

6.2 网表的生成

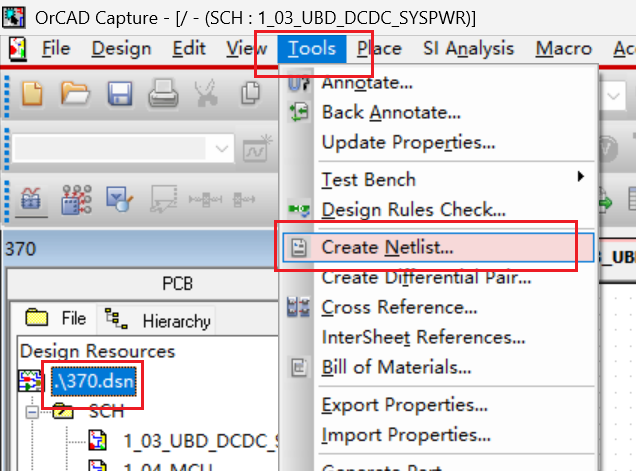

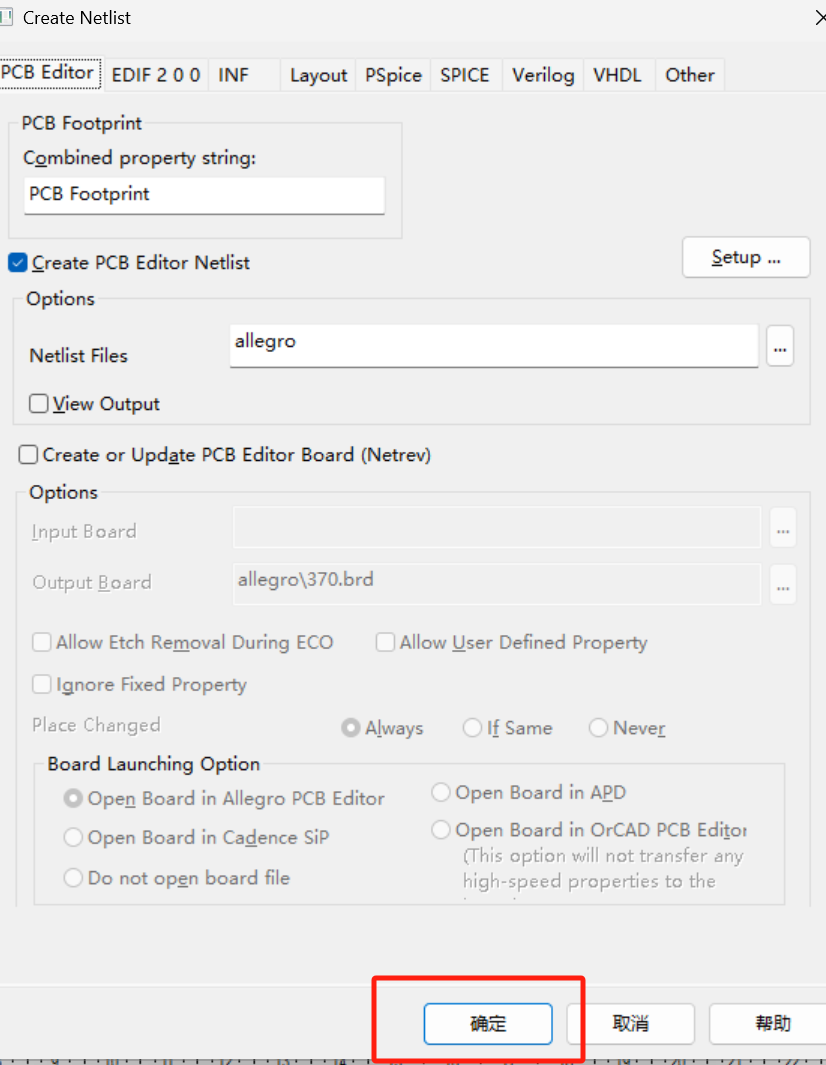

选中原理图的根目录，然后在Tools ->Create Netlist

点击确定

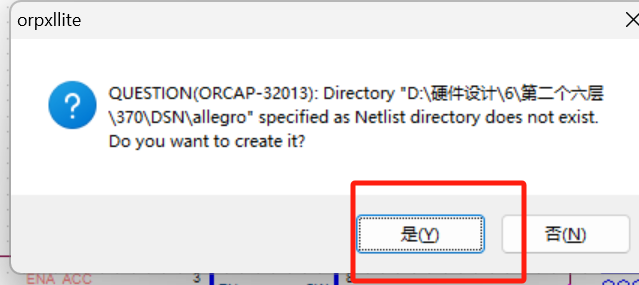

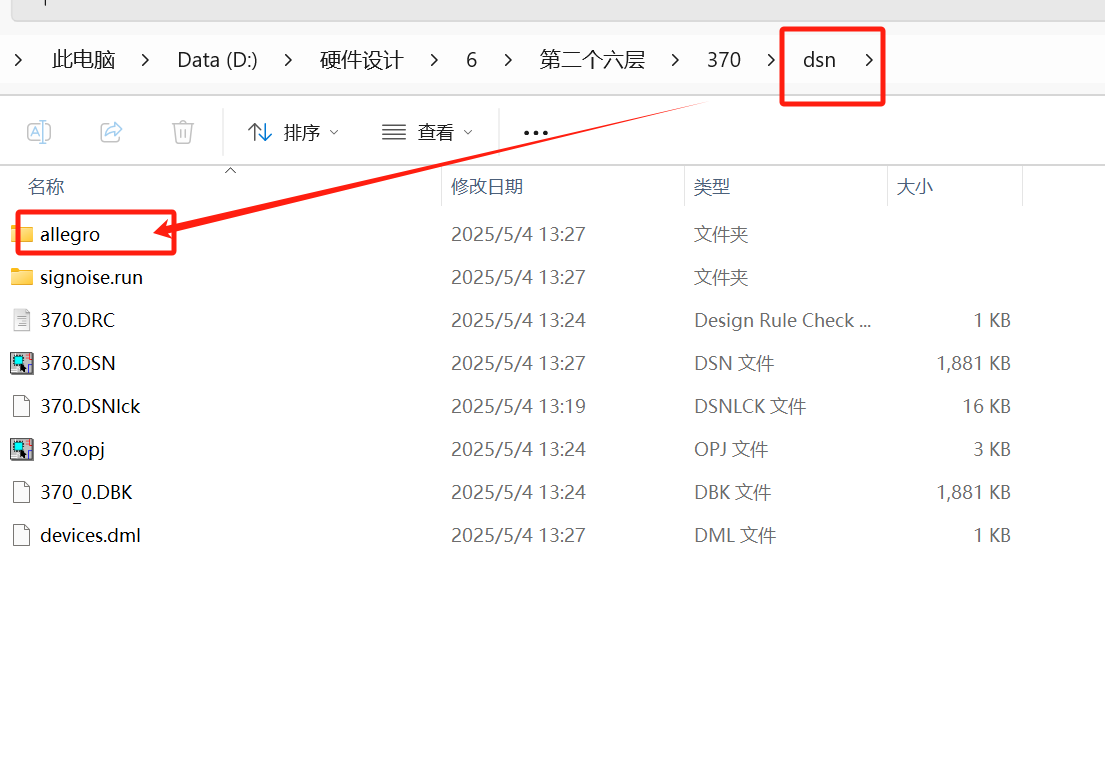

出现弹框，点击 “是‘’，此时网表生成完成，我们可以在DSN 文件夹 中看见网表：

7.导入网表

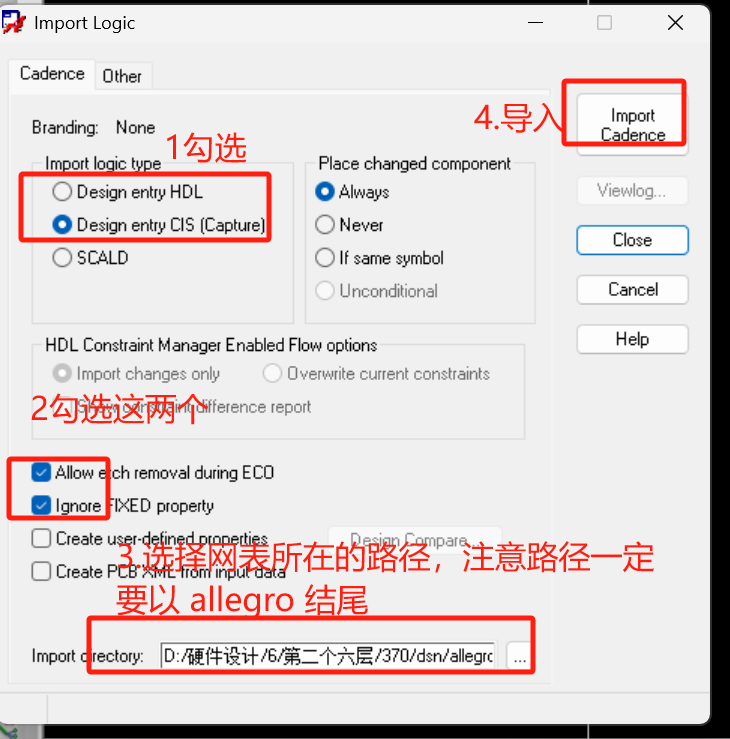

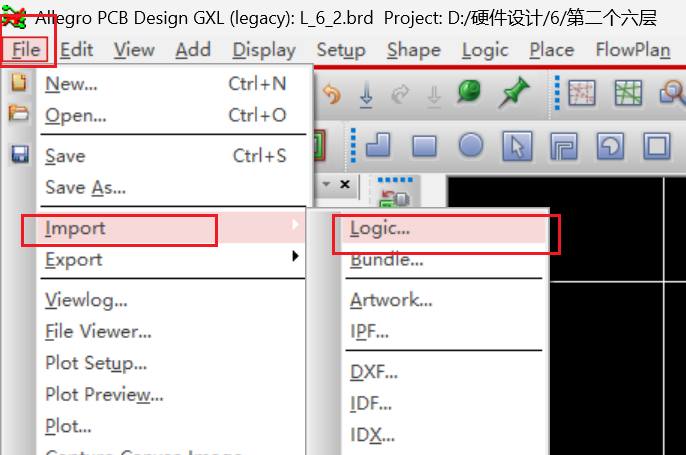

在allegro PCB中进行导入：在”File -->  import --> logic“进行导入

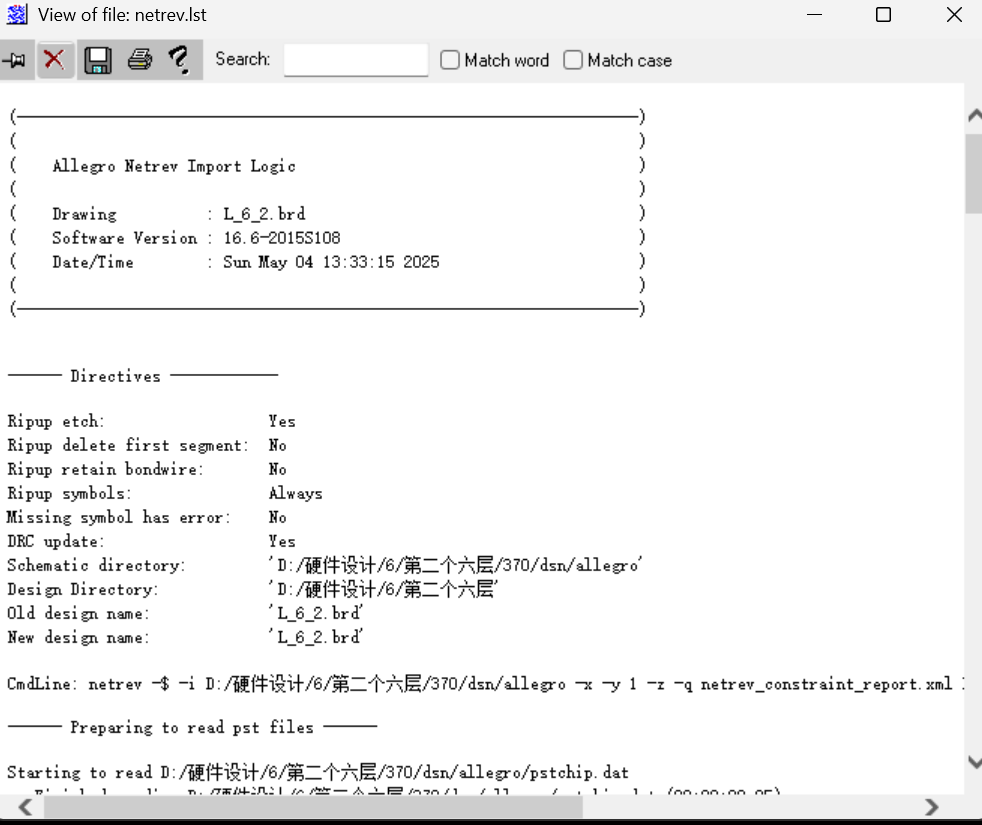

此时会出现一个弹框，我们可以确定是否导入成功，如果里面没有出现”ERROR“只是一些”Warning“导入成功

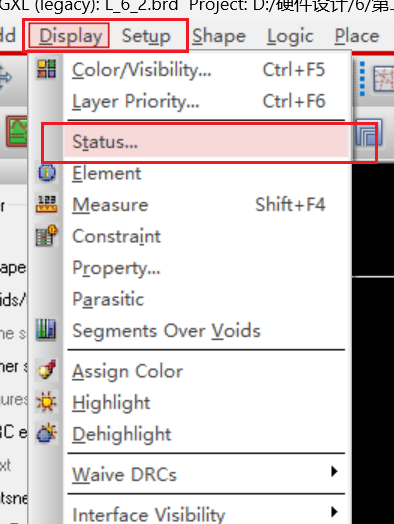

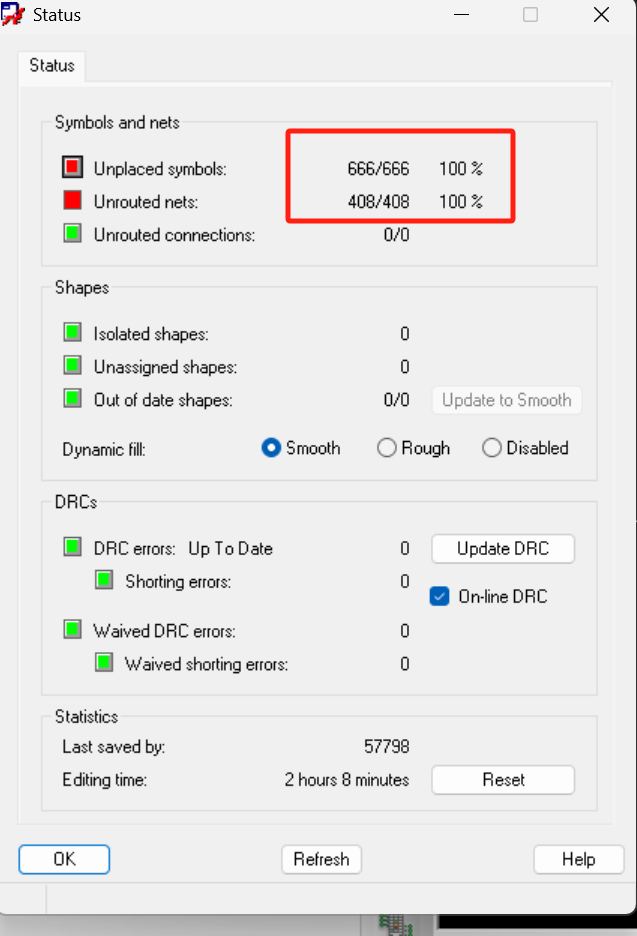

当然我们也可以在”display -status“中查看是否导入成功；

如果是100% 即导入成功

8.器件的放置

8.1封装库的导入

在setup选项卡中，选择最后一个

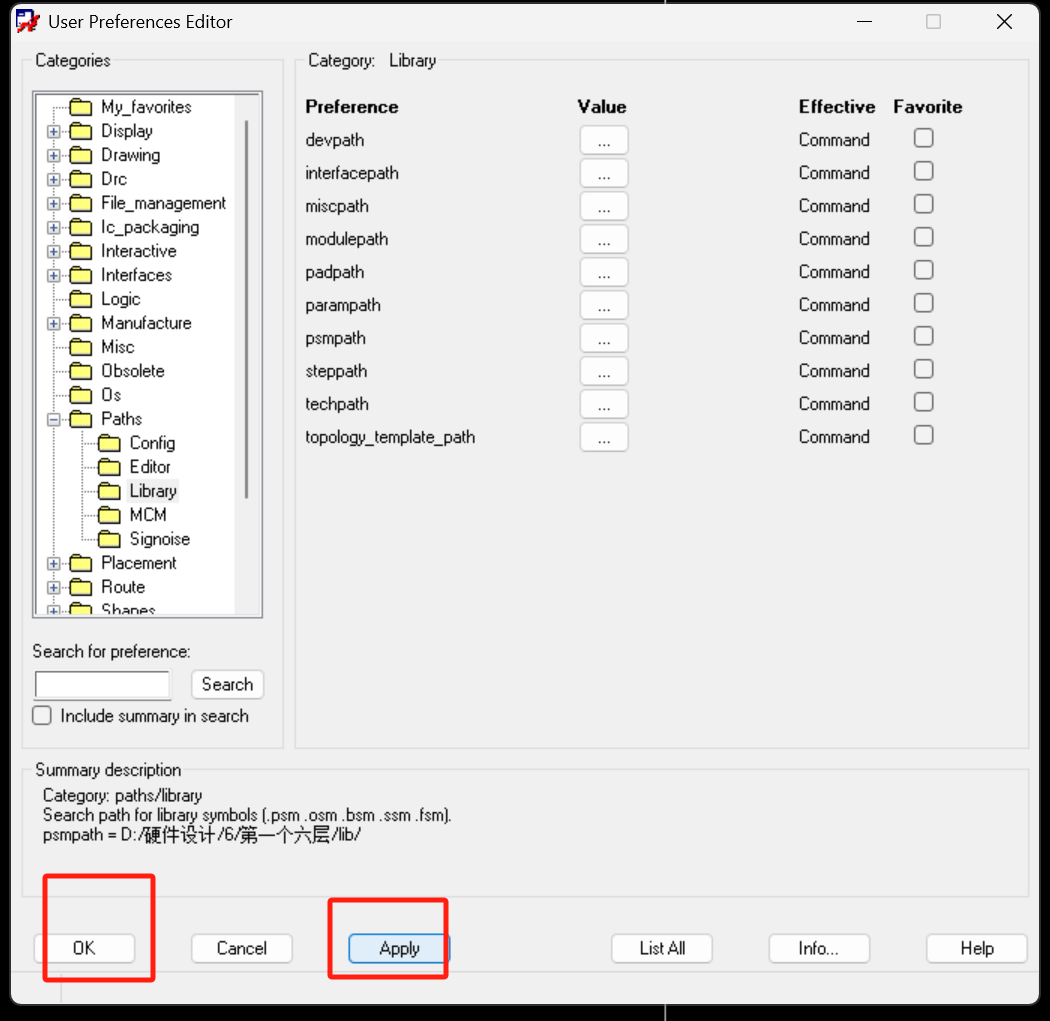

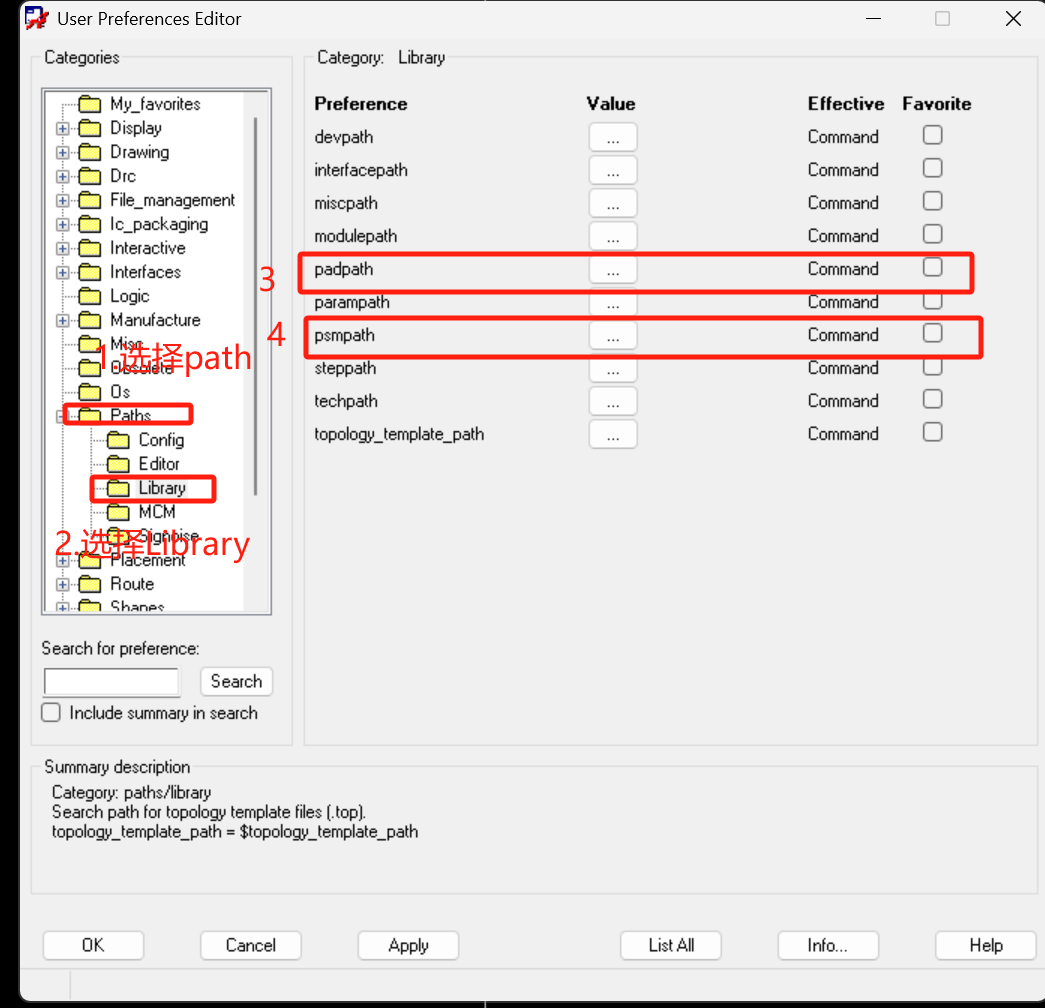

在Path -- Library中设置padpath和psmpath

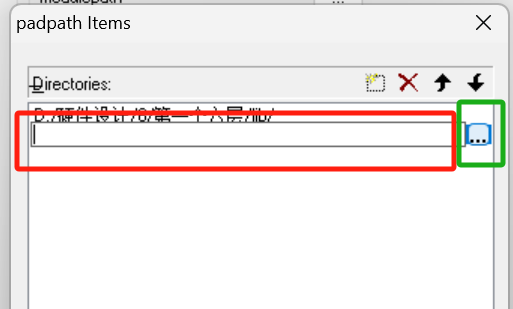

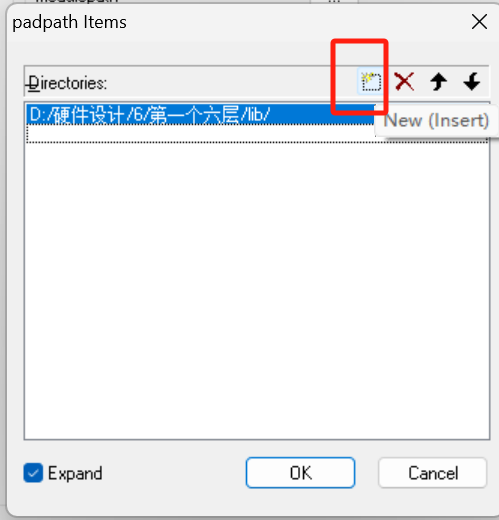

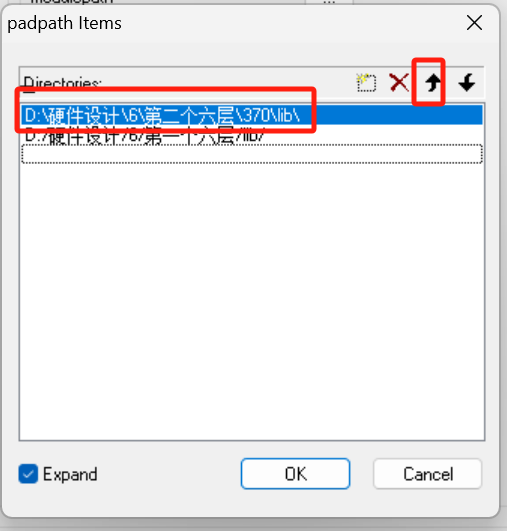

然后点击中间的 三个点，进入封装库路径设置界面，我们点击New 新建分装库路径

新建之后，点击旁边的三个点选择封装库路径

选择之后，我们要把该项目的封装库移动到最上面，或者删除以前存在的封装库路径，必须保持封装库与项目的一致

最后点击OK，同理设置psmpath ;

全部设置完成后，点击Apply Ok

8.2器件的放置：

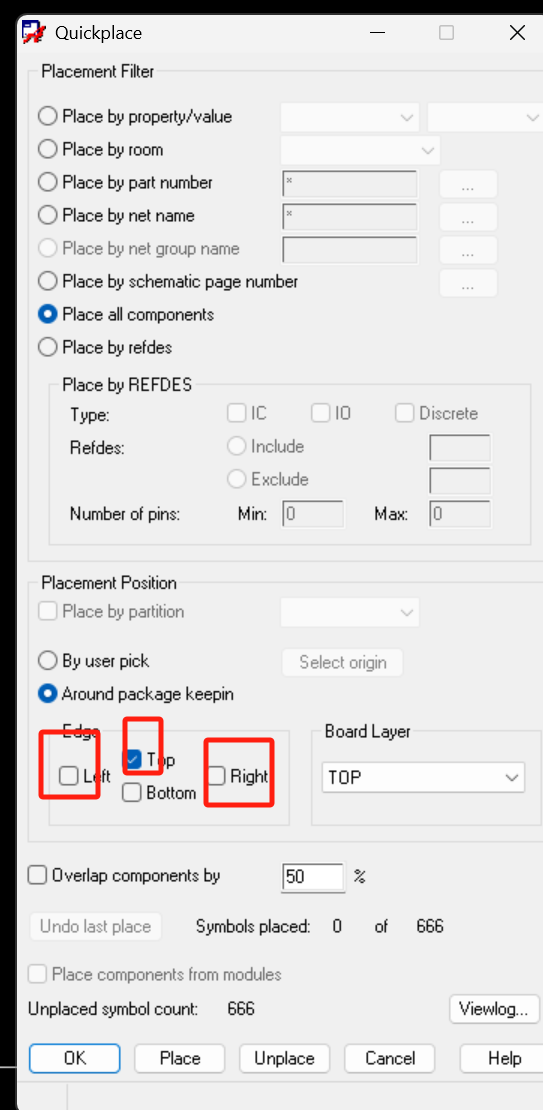

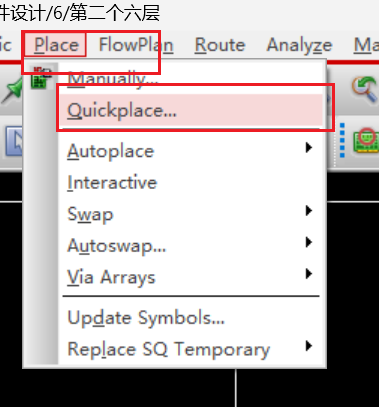

在Place -- Quickplace中进行放置



进入如下界面可以选择放置位置，一般选择top left right，不选择bottom

选择放置位置后，我们点击place进行放置，注意放置的数量。如果放置数量和总数一致即全部导入，如果没有全部导入，请检查封装。

点击放置之后一定要点击Ok，不要点击”ד  否则放置会失败

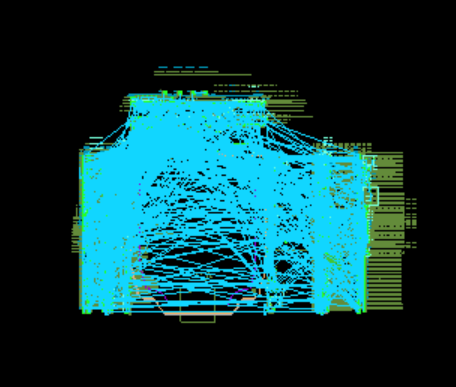

此时器件全部放置

9.飞线、空心焊盘和铜皮的设置

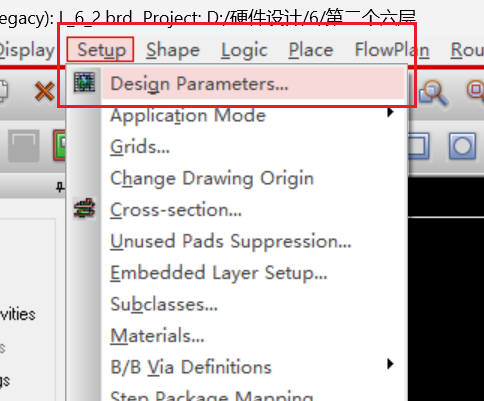

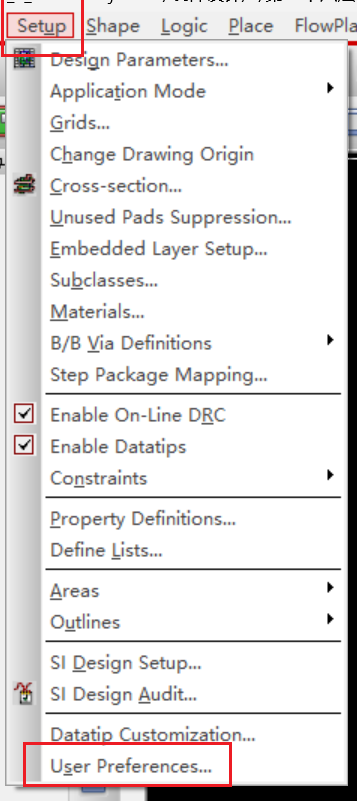

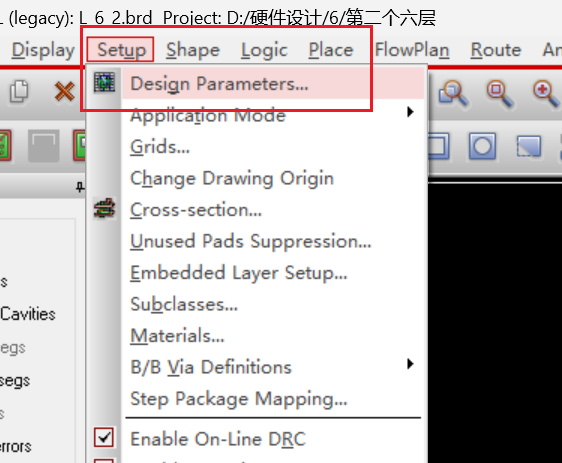

在setup中

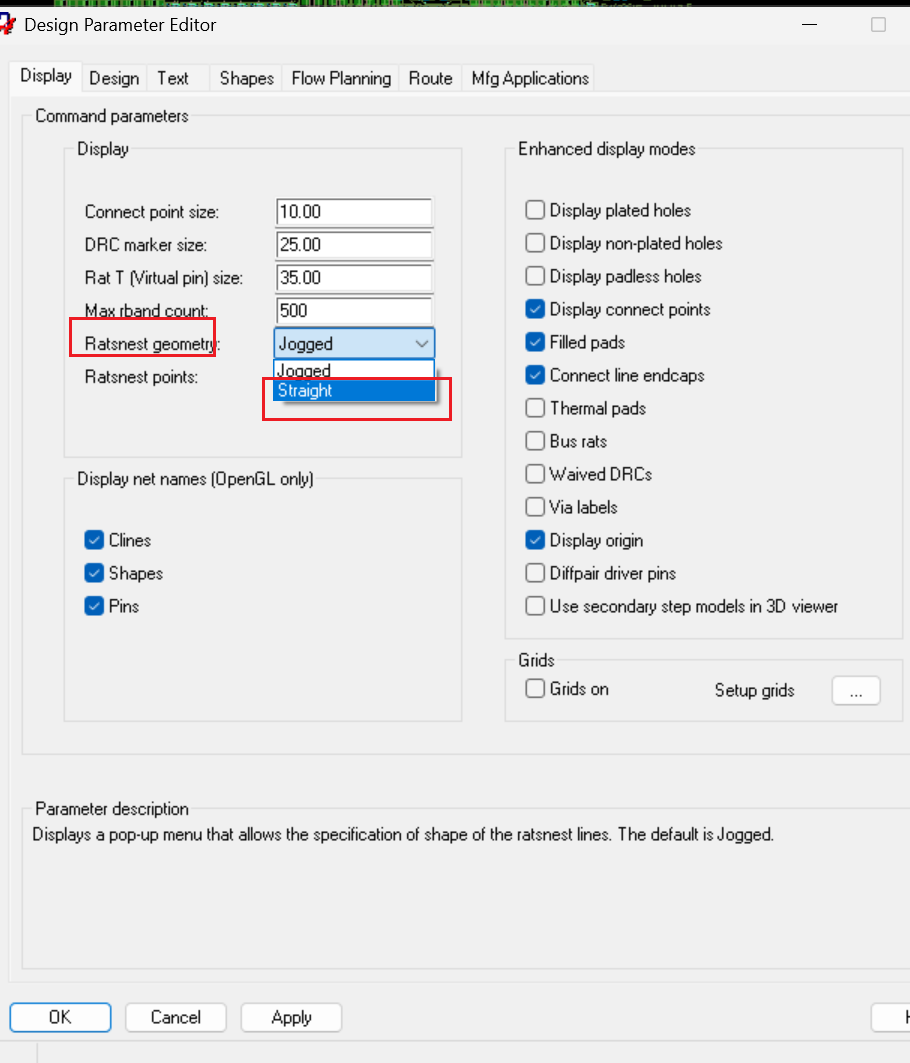

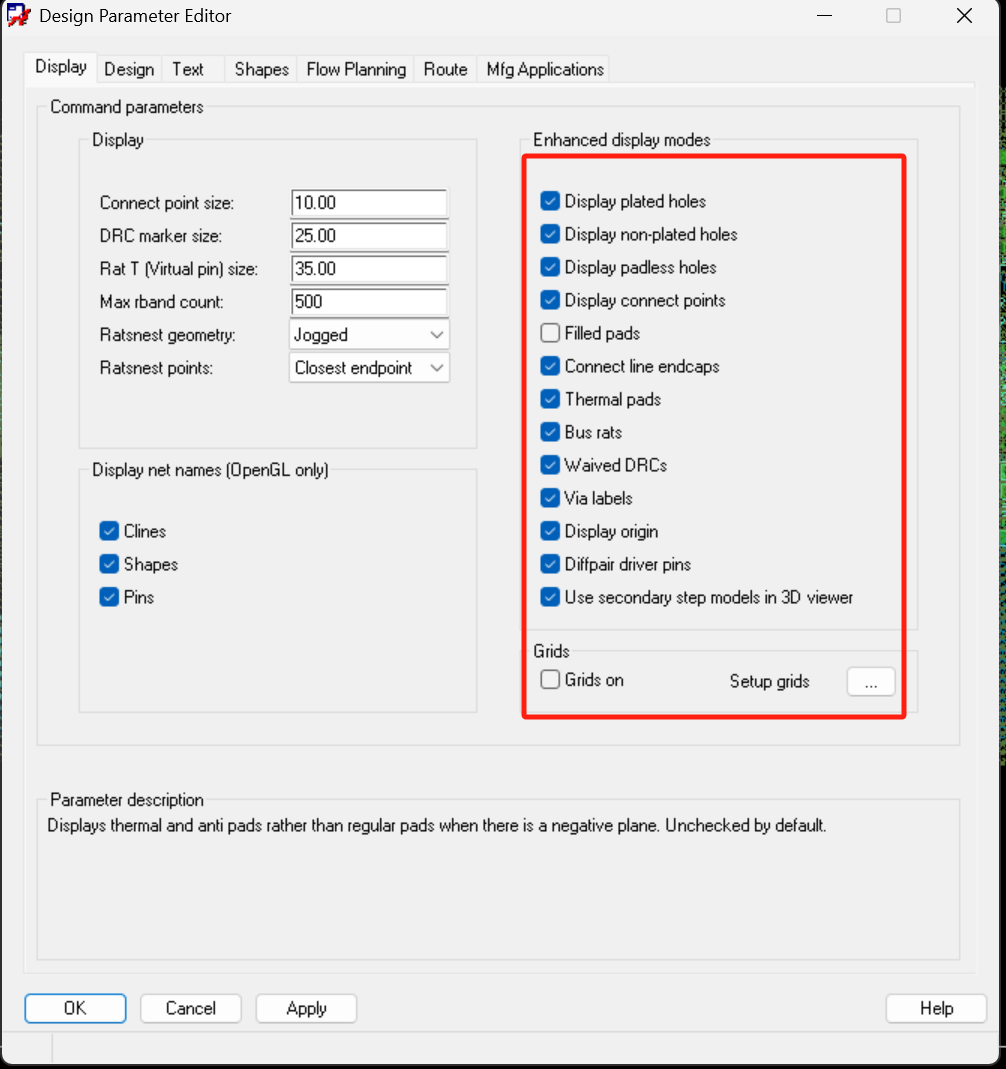

9.1飞线的设置

9.2空心焊盘的设置

勾选如下

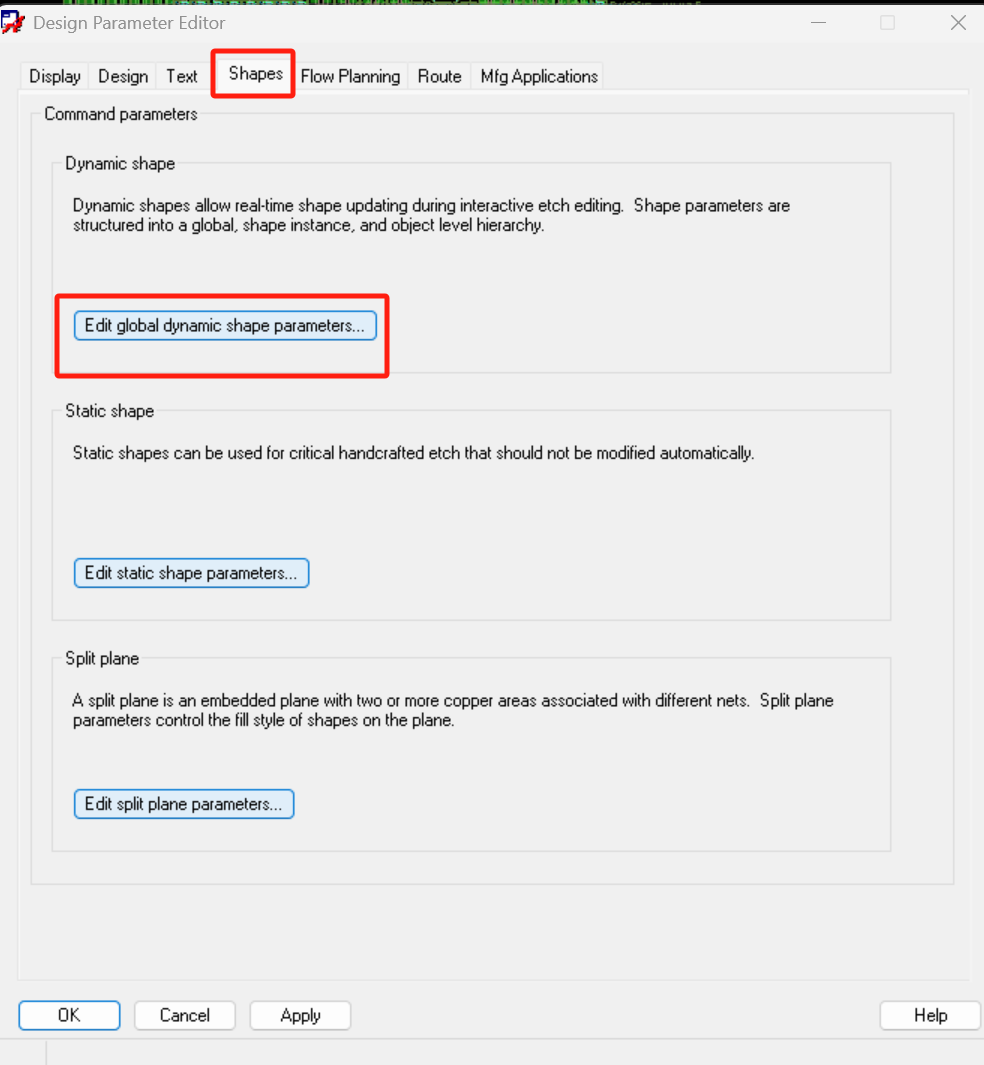

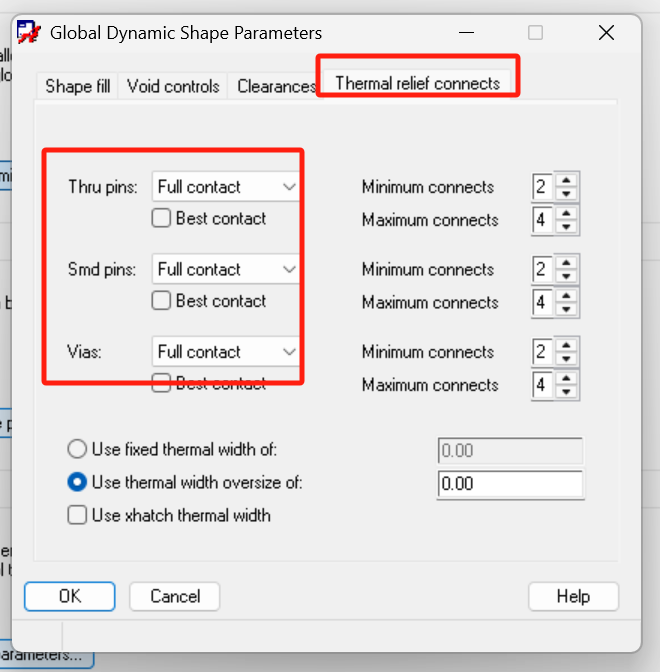

9.3 铜皮的设置

默认是十字铜皮，没有特殊要求不使用十字铜皮，我们要设置成全覆盖的

全部设置完成，点击Apply OK设置完成。

10. 原理图与PCB交互设置

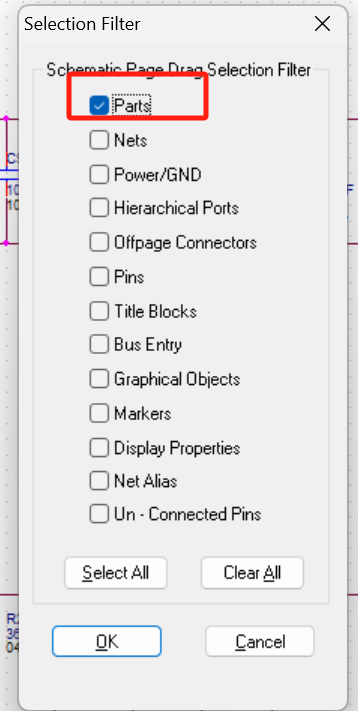

在ORCAD中使用快捷键 Ctrl + i ，调出弹框，值勾选第一个点击ok即可。然后在Allegro PCB中使用移动命令，在原理图中框选器件，便可在allegro pcb中进行移动选中的器件；

当然还可以在颜色管理器中设置颜色，这里我暂时使用默认配色。

到此，项目便成功导入到allegro pcb中，然后可以进行模块的抓取，细化，fanout ，布局布线等操作。
