计算机网络 - ISO/OSI模型各层PDU

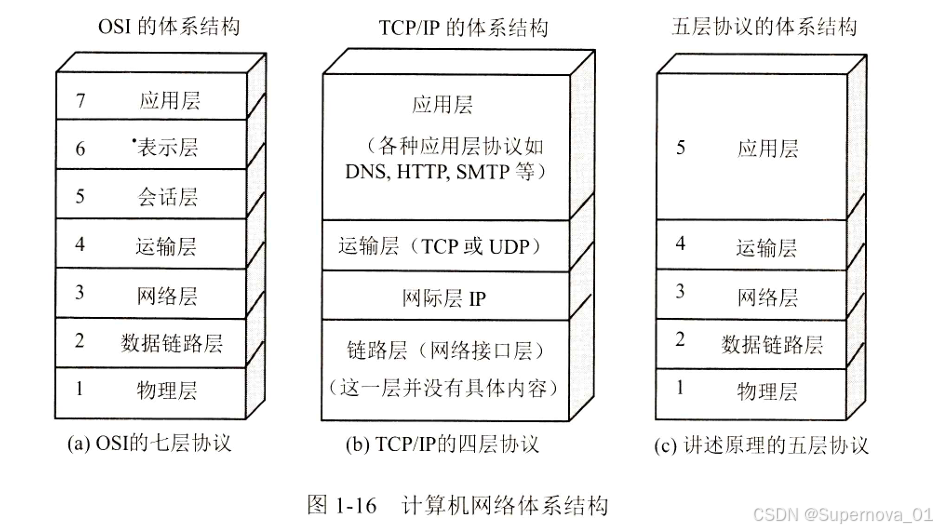

首先先回顾下ISO/OSI模型的结构：

 那什么是PDU呢？

PDU：指协议数据单元（Protocol Data Unit），它是在不同网络层次之间数据传递的单位。

具体来说，物理层的PDU是比特流（bit），数据链路层的PDU是数据帧（frame），网络层的PDU是数据报（packet），传输层的PDU是数据段（segment），而其他更高层次的PDU则是数据（data）。

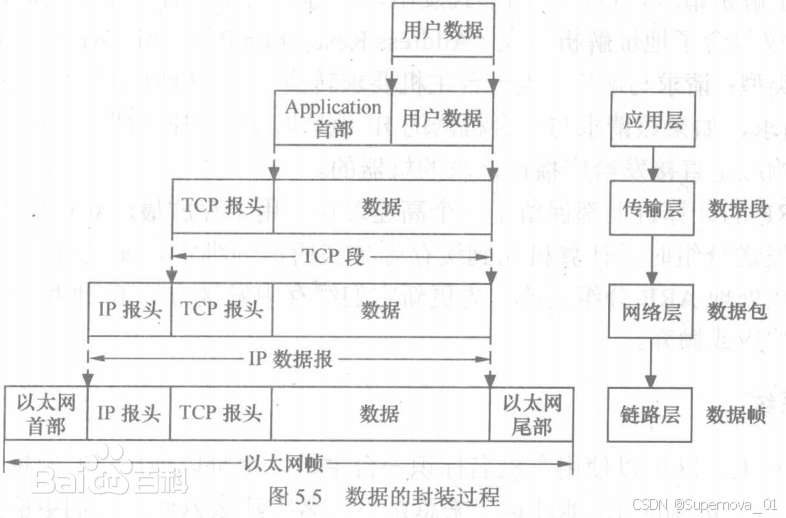

数据封装过程（应用层 -> 物理层）

1. 用户信息转换为数据，以便在网络上传输（应用层）
2. 数据转换为数据段，并在发送方和接收方主机之间建立一条可靠的连接（传输层）
3. 数据段转换为数据报，并在报头中放入数据的逻辑地址，这样每一个数据报都可以通过互联网进行传输（网络层）
4. 数据报转换为帧，以便在本地网络中传输。在本网段上，使用MAC地址唯一标识每一台主机。（数据链路层）
5. 帧转换为比特流，并通过编码和调制进行数据转换。（物理层）

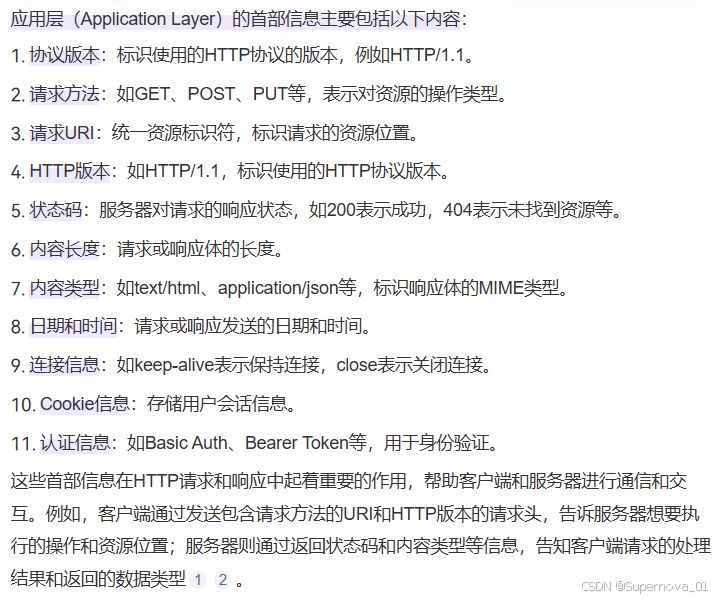

 应用层PDU：

传输层PDU：

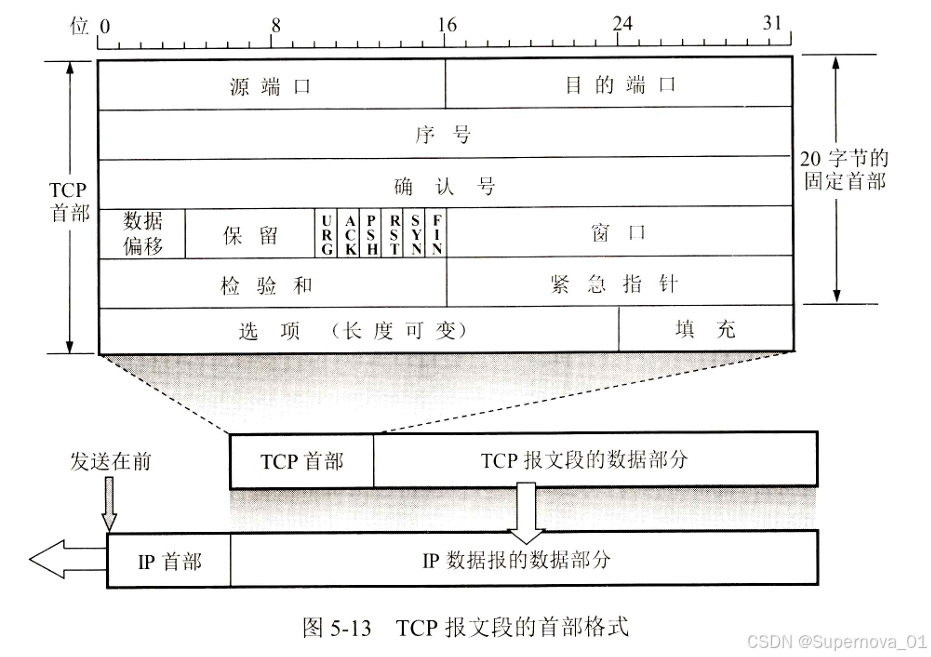

TCP报文段的首部格式：

首部最小长度：20B（20字节）的固定首部。

（备注：UDP数据报首部长度为8B。）

TCP有效数据载荷的长度是1460字节。

首部固定部分各字段：

1. 源端口和目的端口：各占2B。
2. 序号：占4B。
3. 确认号（ack）：占4B。指期望收到对方下一个报文段的第一个数据字节的序号。例：B 正确收到 A 发送来的一个报文段，其序号字段值时是 501 ，数据长度是200B（序号501~700），这表明 B 正确收到了 A 发送的到序号 700 位置的数据，期望收到 701 号数据，所以 B 在发送给 A 的确认报文段中把确认号置为 701 。
4. 数据偏移：占4B。指出TCP报文段的首部长度。
5. 保留：占6B。
6. 紧急URG（URGent）：当URG = 1时，表明紧急指针字段有效。它告诉习题该报文段中有紧急数据，应当尽快传送。
7. 确认ACK（ACKnowledgment）：仅当ACK = 1时，确认号字段才有效。
8. 同步SYN（SYNchronization）：在建立连接时用来同步序号。当SYN = 1，且ACK = 0时，表明是一个连接请求报文段。对方若同意连接，则应在响应报文段中使 SYN = 1和ACK = 1。
9. 终止FIN（FINish）：用来释放一个连接。当FIN = 1时， 表明此报文段的发送方的数据已发送完毕，并要求释放运输连接。
10. 复位RST（RwSeT）：当RST = 1时，表明TCP连接中出现严重差错(如主机崩溃 或其他原因)，必须释放连接，然后再重新建立运输连接。

剩余不重要，不需要过多了解。

网络层PDU（ip数据报）

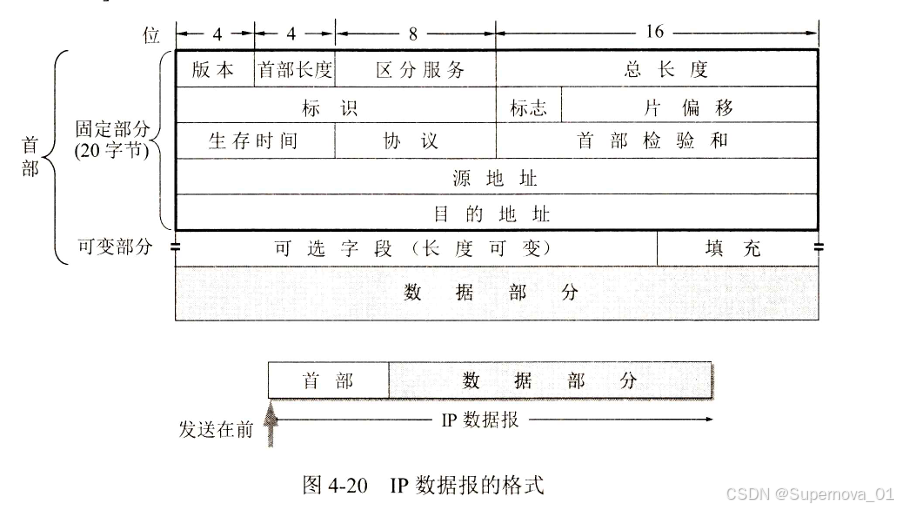

ip数据报首部：

长度：20B ~ 60B。

1、版本
从图中可以看到，版本字段占4位。记录着通信双方使用的IP协议版本，比如IPv4、IPv6，目前广泛使用的是IPv4。

2、首部长度
占4位，表示的单位为4字节，比如1111（十进制的15）就代表首部长度为60字节（15*4=60）.以4字节的整数倍划分，不足则填充。最常用的首部长度为0101（20字节）。

3、区分服务
占8位，用以获得更好的服务。

4、总长度
即首部长度和数据长度之和。占16位。因此，最大长度可知为16位都是1，就是65535字节。

在IP层下层数据链路层存在自己的帧格式，帧格式的数据字段最大传送单元（MTU）是1500字节。尽可能长的数据报能够提高传输效率，实际中数据报长度很少大于1500字节。所以，IP标准规定：所有主机和路由器的IP数据报长度不能小于576字节。

如果数据报长度超过MTU，则将进行分片后再传送，与后面的片偏移相关。然后总长度就成了分片后每个分片的首部和数据的长度之和。

5、标识
占16位。在实际IP中，维持了一个计数器，每产生一个数据报，计数其加1，存放到该字段。IP是无连接服务，不存在按序接收问题，该标识不是序号，而是在进行分片之后对相同的数据报进行标识，属于同一个数据报的标识相同，以便到达目的后被重新封装为原来的数据报。

6、标志
占3位。目前使用2两位有意义的。

最低位：MF（More Fragment）还有分片，MF=0时说明是最后一个分片。

中间位：DF（Don‘t Fragment）不能分片，DF=0时才能分片。

7、片偏移
占13位。用于记录较长分组中0，指出一个分片在原数据报中的相对位置。片偏移以8字节为单位，长度是8字节的整数倍。

假设一个数据报总长度为3820字节。首部20字节和数据3800字节。现在要求长度不超过1420字节，那么它的每个分片为多少呢？

我们简单分析一下，数据部分尽可能长的可以分为1400,1400,1000三个分片，这样再加上首部满足小于1420字节。

分片一：0-1399字节，因此片偏移=0/8=0

分片二：1400-2799字节,片偏移=1400/8=175

分片三：2800-3800字节,片偏移=2800/8=350

很容易就计算出每个分片的片偏移。

8、生存时间
TTL（Time To Live）占8位。最大值255。每个数据报都有TTL，防止被错误路由在网络中不断循环，消耗网络资源。在实际中，TTL表示的是跳数而不是时间，指明数据报在网络中最多可经过多少个路由器。

9、协议
占8位。指明数据报携带的数据是使用什么协议，方便目的主机的IP层将数据交给对应的程序处理，这里列举几个。

协议       ICMP    IGMP    TCP    UDP    OSPF
字段值       1          2           6        17         89

10、首部检验和
占16位。只校验数据报首部，不包括数据部分。这样可以减少计算量，同时不采用复杂的CRC检验码，而是使用简单的反码算术运算。

反码算术运算：将数据报首部划分为多个16位的序列，16位序列相加之和取反码，写入检验和。接收方再将首部16位序列（包含检验和的16位）相加之和取反码，结果为0则说明数据报正确，否则丢弃。


原文链接：https://blog.csdn.net/Charzous/article/details/115956836

数据链路层PDU（帧）：

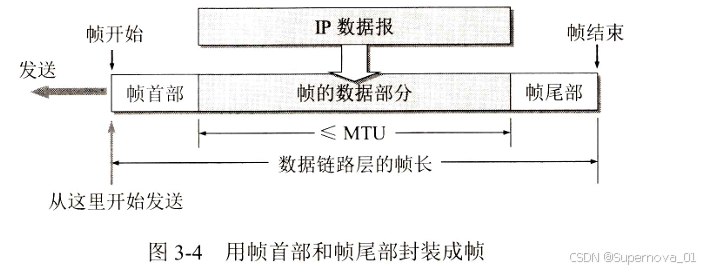

什么是MTU？每一种链路层协议都规定了所能传送的帧的数据部分长度上限——最大传送单元MTU(Maximum Transfer Unit)。

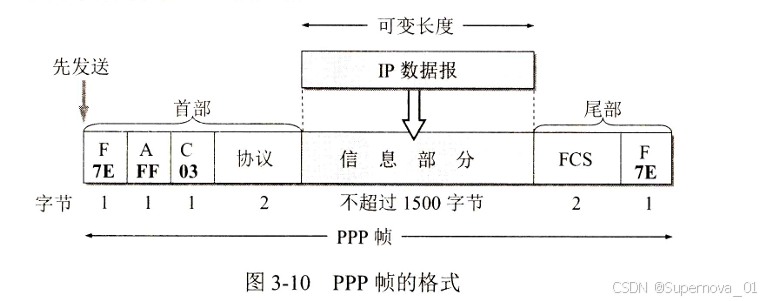

PPP帧

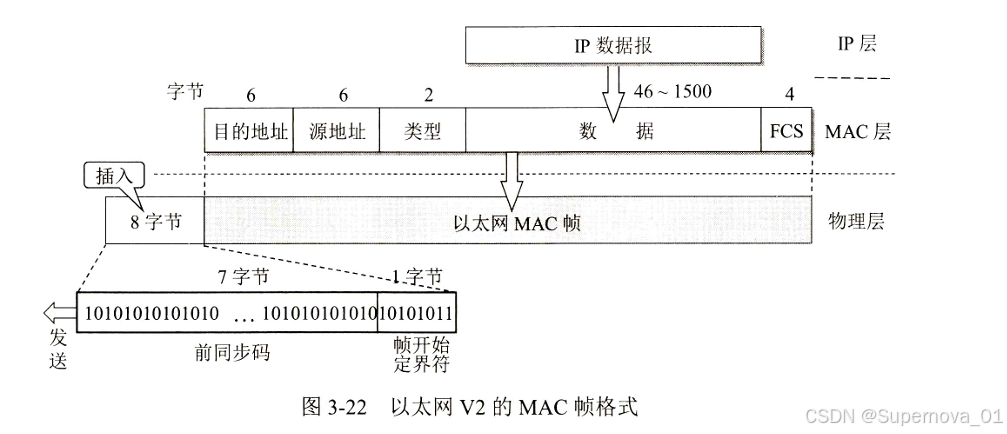

MAC帧

MAC帧长度：64~1518B。

MAC帧的有效数据字段长度：46~1500B。当数据字段的长度小于46字节时，MAC子层就会在数据字段的后面加入一个整数字节的填充字段，以保证以太网的MAC帧长不小于64字节。

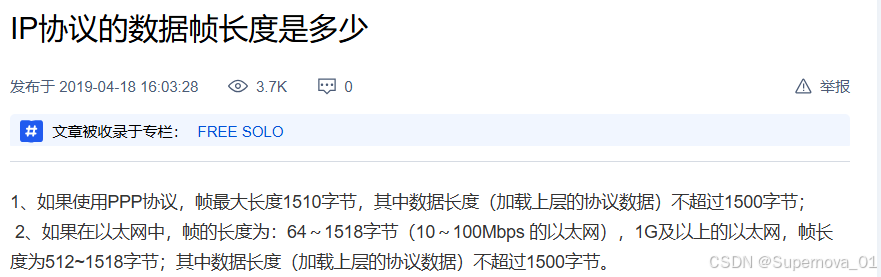

现在如果问：

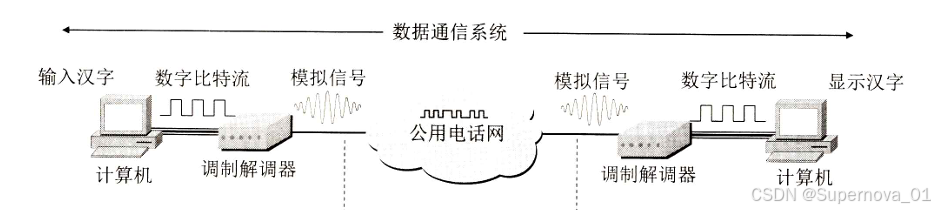

物理层（比特流）
