spi时序图精讲（对照逻辑分析仪）

噶猫蛋蛋

于 2024-07-24 05:31:34 发布

阅读量923

点赞数 5

分类专栏：单片机文章标签：单片机

版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。

本文链接：https://blog.csdn.net/m0_74141453/article/details/140651120

版权

以ssd1306为例

一.辨别时序图对应哪个线

怎么看？

放大

-

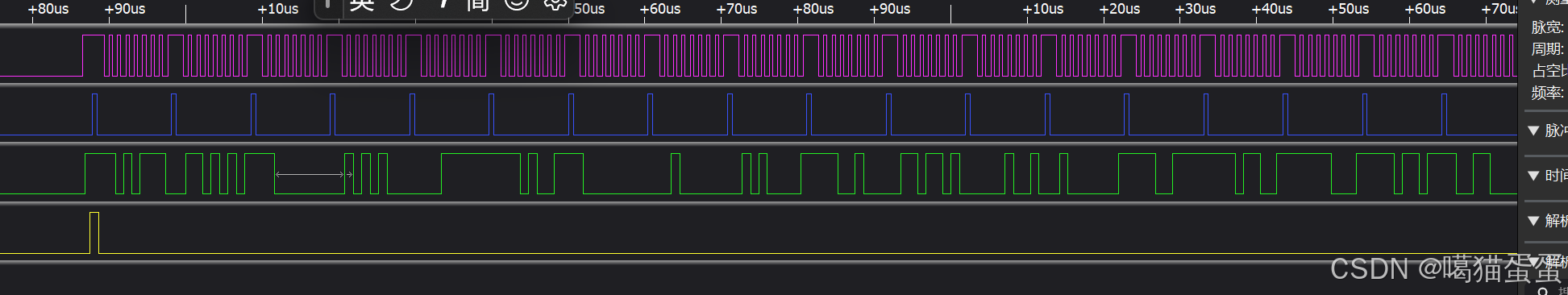

首先粉色那条线最规则且8个一组，我们设置空闲为高

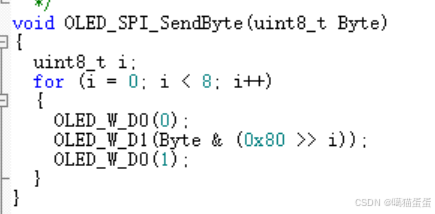

对应着软件spi

可以看出使用结束后是把D0拉高保证总线时钟极性高

第二个边缘检测

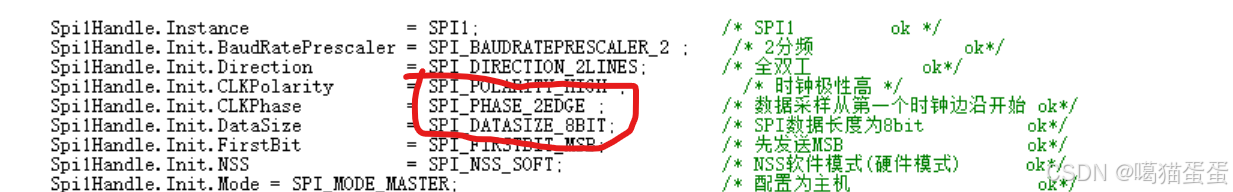

硬件spi

8bit ，第二个边缘检测

因此粉色为CLK

第二步看小蓝
