华为HCIE 动态BGP EVPN—VXLAN隧道实验4(引入外部路由)

BGP EVPN实验 引入外部路由-type5

目录

BGP EVPN实验 引入外部路由-type5

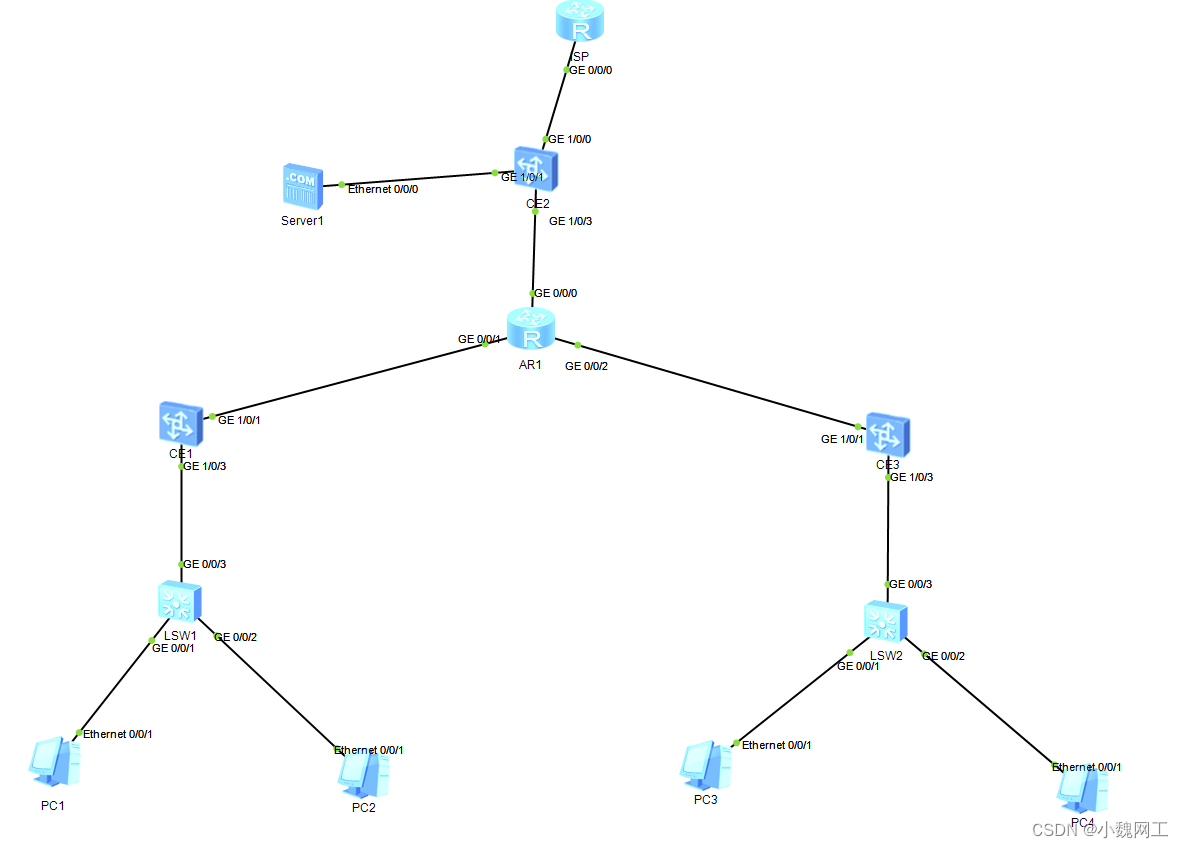

拓扑图：

要求：

过程：

具体步骤：

4（创建vrf）

6（NVE）

9 （绑定vrf与配置路由）

10（路由引入）

查询与测试：

查看BGP EVPN路由

查看ip vpn-insatnce路由表

测试连通性并抓包：

---

拓扑图：

要求：

PC1和PC3属于BD100，PC2和PC4属于BD200，vlan id从左到右依次为10，20，30，40，实现与vxlan外部路由server以及isp的互通。用户网段PC1和PC3为192.168.1.0/24，PC2和PC4为192.168.2.0/24，AR1和CE1-3的互联网段分别为10.0.11.0/30 10.0.12.0/30 10.0.13.0/30，CE2和Server的网段为172.16.1.0/24，CE2与ISP的网段为100.0.0.0/30，ISP上的loopback 0（10.10.10.10/32）为测试地址





过程：

1 配置OSPF路由协议实现CE1 CE2 CE3的loopback 0地址10.1.1.1，10.2.2.2，10.3.3.3互通（省略）

2 配置基础二层接口类型和vlan放行（省略）

3 打开evpn对于虚拟网络的支持，建立BGP evpn的邻居关系以及RR反射，开启通告IRG路由，以及在RR处关闭标签过滤（省略）

4 创建Vpn实例，配置RD和RT以及三层的VNI（省略），在CE2上增加
