LTspice仿真AC—DC稳压电路

学习目标：学习使用LTspice仿真AD—DC 12V—5V电路。

一、AC—DC整流

1、桥式整流的作用

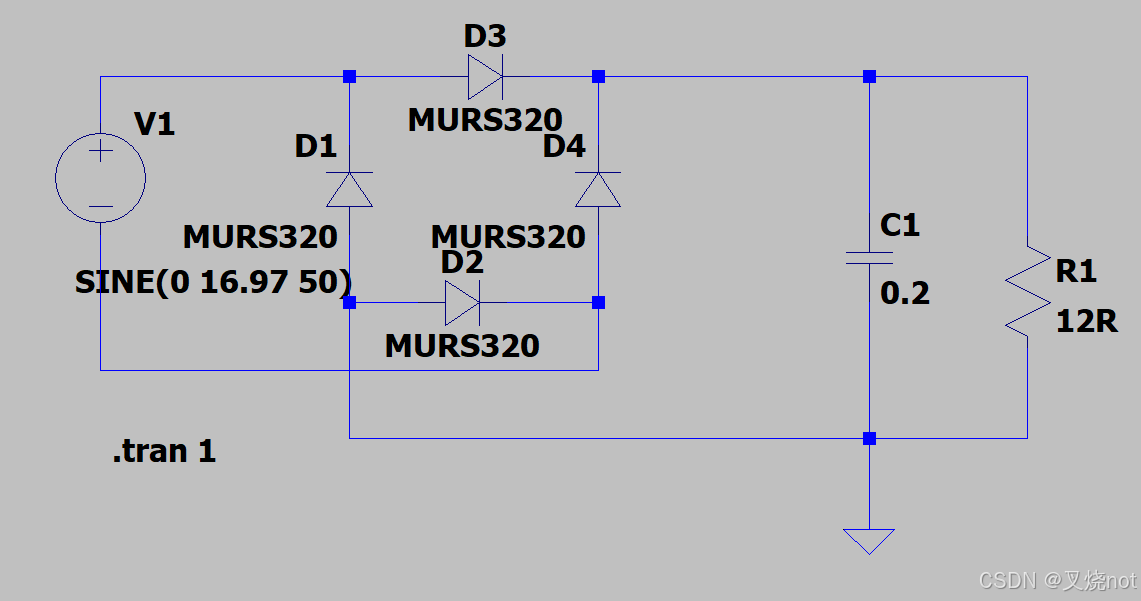

图1：LTspice整流桥仿真电路图

        如图一所示， D 1 ～ D 4 为四只相同的整流二极管，接成电桥形式，故称桥式整流电路。利用二极管的导引作用，使在负半周时也能把次级输出引向负载。具体接法如图所示，从图中可以看到，正半周期由D2和D3引导电流自上而下经过负载R1，负半周期由D1和D4引导电流自上而下经过负载R1.

         桥式整流电路的优点是输出电压高，纹波电压较小，管子所承受的最大反向电压较低，同时因电源变压器正、负半周内都有电流供给负载，电源变压器得到充分的利用，效率较高。

2、LTspice桥式整流电路仿真

(1)、参数选取

STEP1：设置电源参数

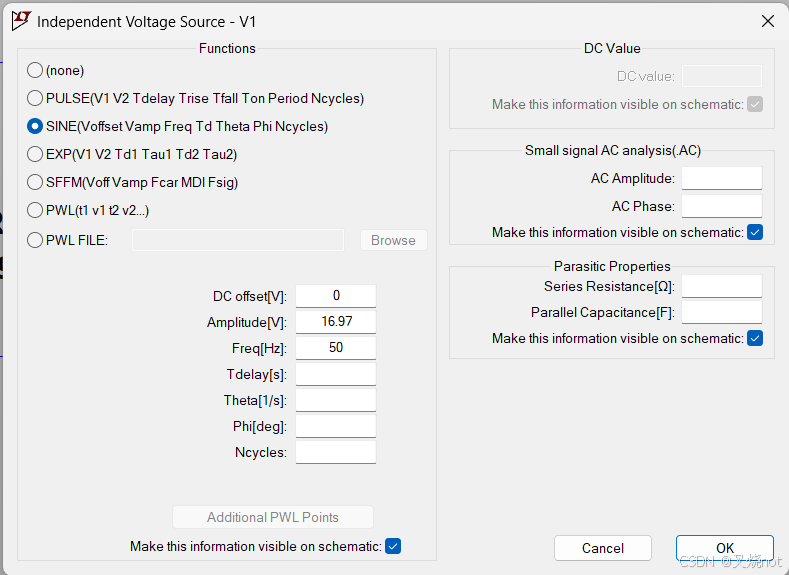

              图二：电源参数设定

        图二中将仿真电路中的电源设置为正弦交变电压，直流偏移为0V，幅值为16.97V（有效值约为12V），频率50HZ。

STEP2：二极管选择

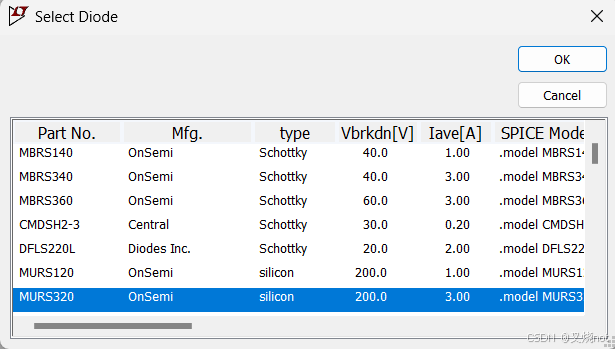

        图三：选择二极管参数图

        图三中标明本次仿真整流桥中选择的二极管型号为MURS320，其最高承受电压和电流分别为200V和3A。下图是几款二极管的对比，相较于常见的1N4007，MURS320在价格上确实不占优势，但是1N4007的最大承受电流只有1A且正向压降为1.1V，其带负载能力和压降的方面显得差了很多。而MUR460RLG在参数上比1N4007好一些但是价格过于贵，因此我选择使用MURS320。

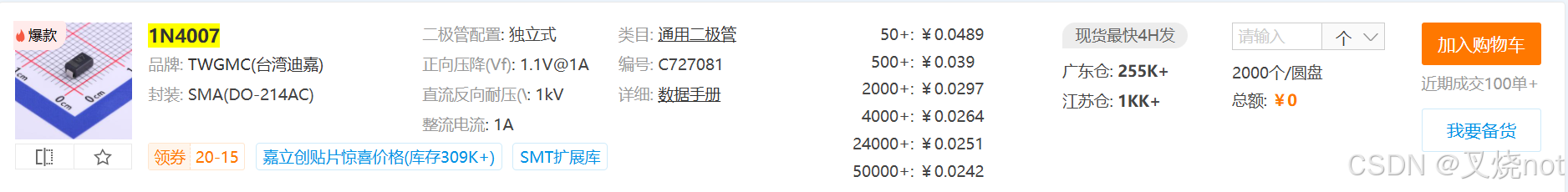

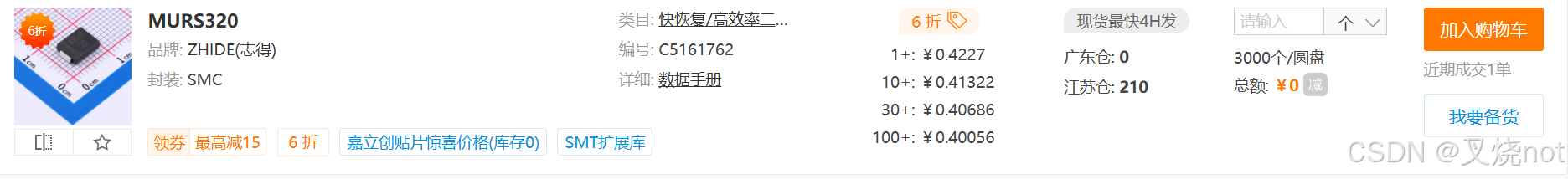

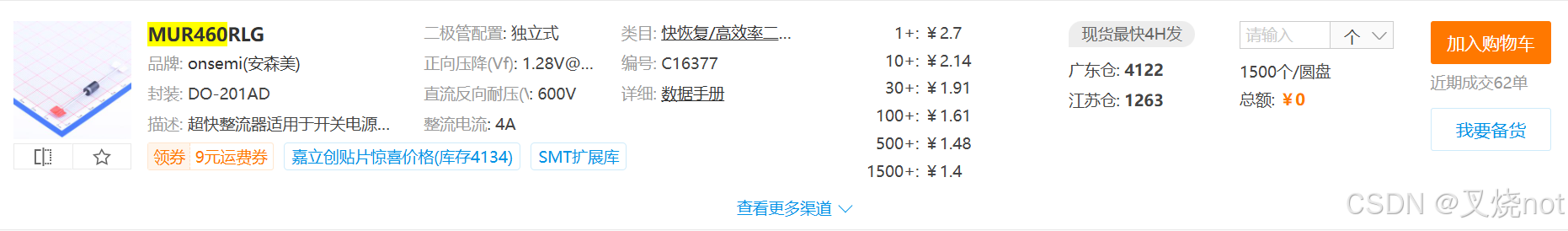

图四：MURS320二极管和其他二极管立创商城价格对比

STEP3：对整流后的输出进行简单滤波

       这里滤波有两个简单的选择，一个是采用电感滤波一个是采用电容滤波。

       Select1 ：电感滤波

        电感滤波电路利用电感器两端的电流不能突变的特点,把电感器与负载串联起来,以达到使输出电流平滑的目的。既在输出快速增大的时候电感将能量储存起来，在减小的时候将能量释放出来，因此有着平波的效果。

        电感滤波优点：整流二极管的导电角大，峰值电流小，输出特性较平坦。有良好的带载能力和去噪效果。
        电感滤波缺点：体积和重量大、存在电磁干扰，而且在负载电流大的情况下，电感滤波器的输出电压可能会降低。

        Select2：电容滤波

        电容滤波的基本原理是利用电容器的充放电特性，对电源电压进行平滑处理。当电源电压高于负载所需的电压时，电容器会充电，存储电能；当电源电压低于负载所需的电压时，电容器会放电，释放之前存储的电能。通过电容器的这种充放电过程，电源电压的波动被有效抑制，从而实现滤波的目的。

        电容滤波优点：输出电压高，在小电流时，电容滤波能够提供较高的输出电压。抑制电源电压波动。

        电容滤波缺点：充电电流大，不适合带特大的负载。

综合上述我选择使用电容滤波。下图为采用电容滤波后的效果图

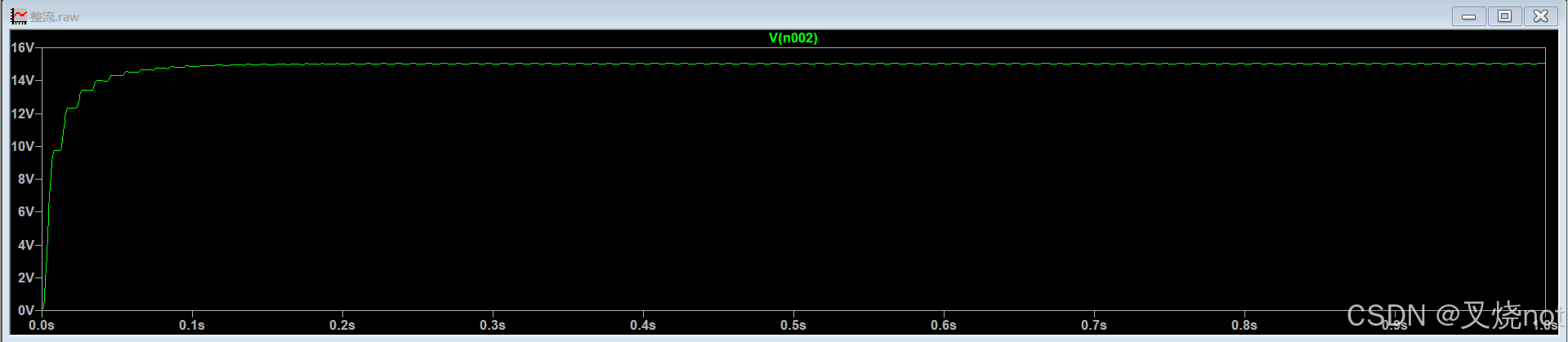

图五：采用200uf电容滤波效果图

3、LTspice稳压电路仿真

        经过整流和简单滤波后需要进行稳压使输出稳定在5V左右。

图六：稳压输出流程图

        最简单的稳压采用两个电阻分压得到想要输出的电压。

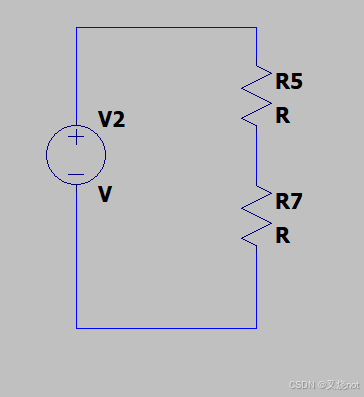

图七：电阻分压示意图

        在实际过程中电压并不会非常稳定，如果想很好的稳定输出需要随时调节电阻大小以调节分压比例，因此我采用运放获得一个可以实时反馈调节的电路。

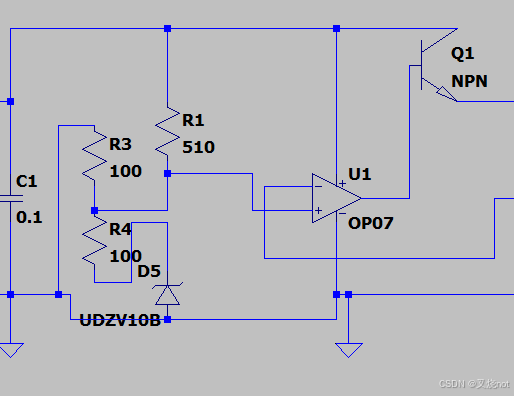

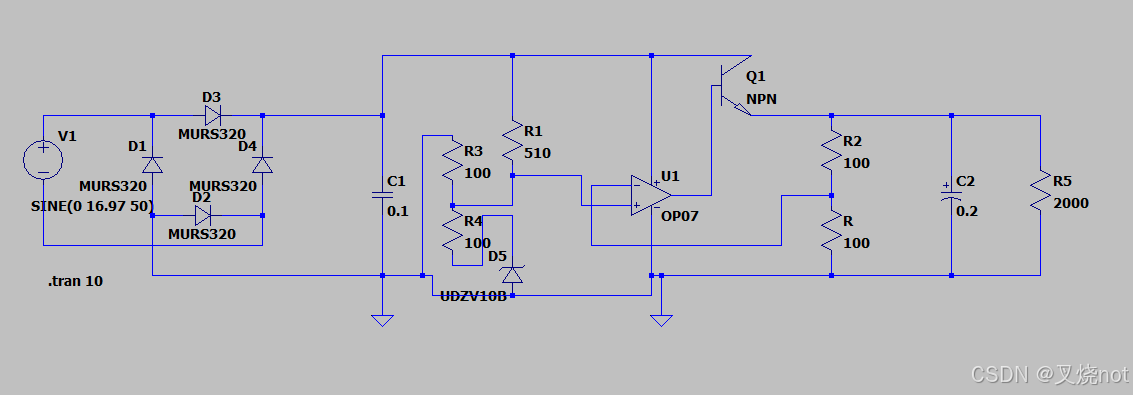

图八：反馈电路

        通过运放和NPN型三极管可以对比正极端和负极端电压的大小控制输出的电压，这种有反馈的调节相对稳定。下图为最后的输出结果，可以看到基本稳定到了5V。这样使用LTspice仿真一个简单的AC—DC电源完成了。

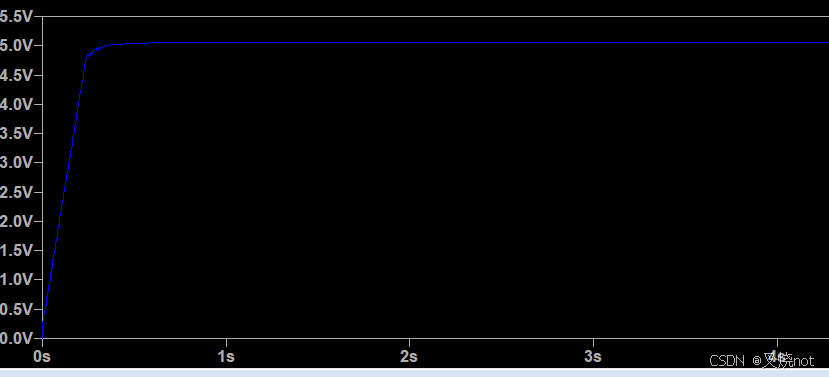

图九：电压输出波形图

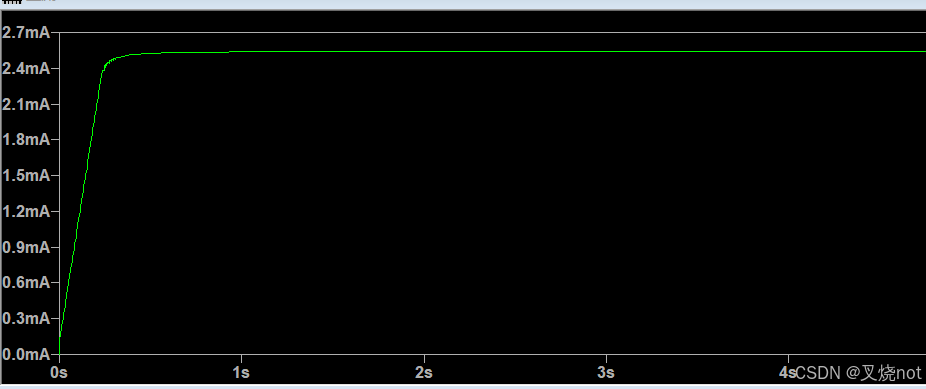

图十：带2KΩ负载的电流图
