Linux内核USB设备驱动架构分析

一、总线速度及主机控制器

1、USB系统架构

        USB通信协议采用主从结构，实现主机控制器和外围设备的通信。

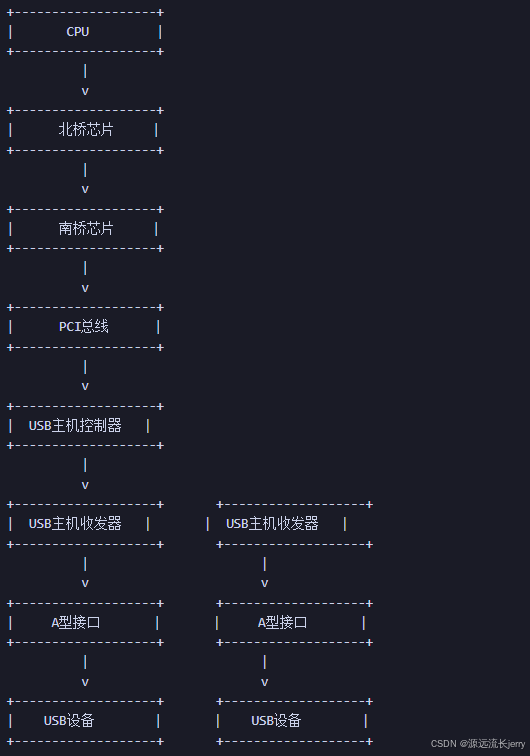

1. CPU（中央处理器）

• 功能：CPU是计算机的大脑，负责执行指令和处理数据。它是整个系统的控制中心，所有的计算和逻辑操作都在这里完成。

2. 北桥芯片

• 功能：北桥芯片是主板上连接CPU和其他高速设备的桥梁。它负责管理CPU与内存、显卡等高速设备之间的数据传输。在现代主板中，北桥的功能通常被集成到CPU或芯片组中。

3. 南桥芯片

• 功能：南桥芯片负责管理低速设备的连接，如USB、音频、网络等。它通过PCI总线与北桥芯片通信，将低速设备的数据传输到北桥，再由北桥传输到CPU。

4. PCI总线

• 功能：PCI（Peripheral Component Interconnect）总线是一种扩展总线标准，用于连接主板上的各种扩展卡和设备。在图中，PCI总线连接了南桥芯片和USB主机控制器。

5. USB主机控制器

• 功能：USB主机控制器是管理USB设备的硬件组件。它负责与USB设备进行通信，处理USB数据的传输和控制。在图中，USB主机控制器通过PCI总线与南桥芯片连接。

6. USB主机收发器

• 功能：USB主机收发器是USB主机控制器的一部分，负责将USB数据信号转换为适合在USB线缆上传输的电信号。图中显示了两个USB主机收发器，分别连接到两个A型接口。

7. A型接口

• 功能：A型接口是USB接口的一种标准，通常用于连接USB设备到主机。图中显示了两个A型接口，分别连接到两个USB设备。

8. USB设备

• 功能：USB设备是通过USB接口连接到计算机的外部设备，如U盘、鼠标、键盘等。图中显示了两个USB设备，分别连接到两个A型接口。

        USB系统主机端提供为4个引脚的A型接口，USB外围设备 通过4个引脚的B型接口和主机端相连。那4个引脚（一条电压连VBUS、一条地线GND、一条正方向传输数据的D+和一条饭香香传输数据的D-线）。USB主机和USB设备收发器可以采用相同型号的芯片。

USB接口通常有四个引脚，分别是：

1. VBUS（电源线）

   • 功能：提供5V直流电源，用于给USB设备供电。USB设备可以通过VBUS引脚从主机端获取电力，从而不需要额外的电源适配器。
   • 电压：通常为5V。

2. GND（地线）

   • 功能：提供接地参考点，用于确保USB设备和主机端之间的信号传输稳定。GND引脚与主机端的接地系统相连，确保信号传输的准确性。
   • 电压：0V。

3. D+（正数据线）

   • 功能：用于传输数据的正方向信号。在USB数据传输过程中，D+和D-引脚共同组成差分信号对，用于提高数据传输的抗干扰能力和传输速率。
   • 电压：在数据传输过程中，D+引脚的电压会在0V和3.3V之间变化。

4. D-（负数据线）

   • 功能：用于传输数据的负方向信号。与D+引脚共同组成差分信号对，用于提高数据传输的抗干扰能力和传输速率。
   • 电压：在数据传输过程中，D-引脚的电压会在0V和3.3V之间变化。

USB主机和设备收发器

在USB系统中，主机端和设备端的收发器可以采用相同型号的芯片，这是因为USB协议规定了统一的数据传输标准和接口规范。无论是在主机端还是设备端，收发器都需要遵循USB协议，确保数据传输的准确性和稳定性。

USB接口的连接方式

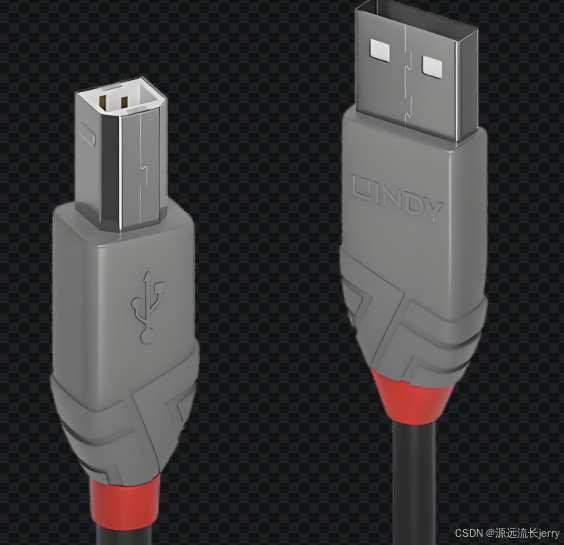

USB接口通常有两种类型：A型接口和B型接口。A型接口通常用于主机端，B型接口通常用于设备端。在连接时，A型接口和B型接口通过四根线（VBUS、GND、D+、D-）相连，确保电源和数据的正常传输。

• A型接口：通常位于主机端，用于连接各种USB设备，如U盘、鼠标、键盘等，是下图中右侧的接口。
• B型接口：通常位于设备端，用于连接主机端的A型接口，如打印机、扫描仪、外部硬盘等，是下图中左侧的接口。



2.嵌入式设备的USB架构图

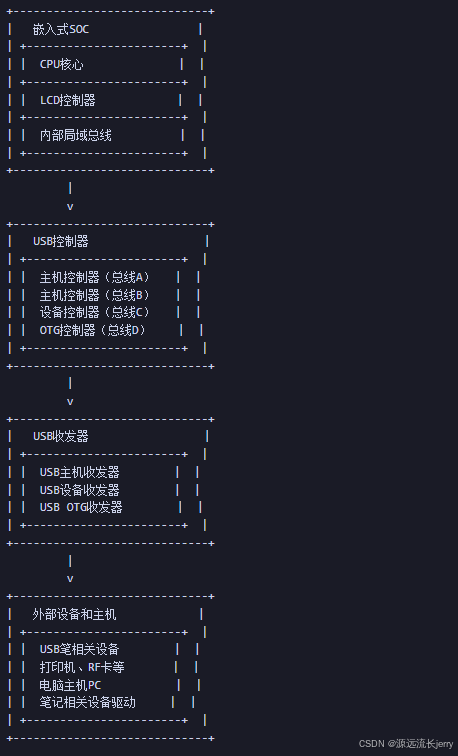

1. 嵌入式SOC（System on a Chip，片上系统）

• CPU核心：这是整个系统的控制中心，负责执行各种指令和任务。
• LCD控制器：负责控制和驱动LCD显示屏，显示信息。
• 内部局域总线：连接CPU核心和各个控制器，实现数据传输。

2. USB控制器

• 主机控制器（总线A和总线B） ：负责控制USB主机功能，通过USB主机收发器与外部USB设备通信。
• 设备控制器（总线C） ：负责控制USB设备功能，通过USB设备收发器与外部USB主机通信。
• OTG控制器（总线D） ：On-The-Go控制器，允许设备在主机和设备模式之间切换，通过USB OTG收发器与外部设备通信。

3. USB收发器

• USB主机收发器：与主机控制器相连，负责数据的发送和接收，通过A型接口与外部USB设备通信。
• USB设备收发器：与设备控制器相连，负责数据的发送和接收，通过B型接口与外部USB主机通信。
• USB OTG收发器：与OTG控制器相连，负责数据的发送和接收，通过迷你AB型接口与外部设备通信。
• USB收发器负责将内部总线上的数据转换为USB接口上的数据信号，并通过USB接口的D-和D+引脚传输到外部设备。同时，USB收发器还负责将外部设备通过USB接口传输的数据信号转换为内部总线上的数据，并传递给相应的控制器。

4. 外部设备和主机

• USB笔相关设备：通过A型接口与USB主机收发器通信。
• 打印机、RF卡、内部集线器等：通过内部USB与USB主机收发器通信。
• 电脑主机PC：通过B型接口与USB设备收发器通信。
• 笔记相关设备驱动或主机PC：通过迷你AB型接口与USB OTG收发器通信。

        总线速度：USB1.0标准（速度为1.5MB/s）；USB1.1标准（速度为12MB/s）；USB2.0标准（速度为480MB/s）。键盘或者鼠标属于低速USB标准，而USB存储器属于全速或者高速USB标准。

二、传输模式与寻址方法

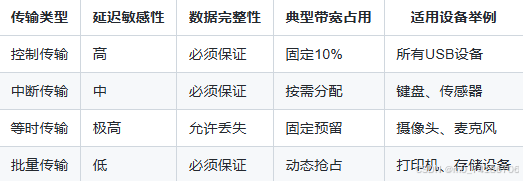

1.USB传输模式为4种：控制传输模式、中断传输模式、等时传输模式、批量传输模式。

2.寻址：USB设备里面每个寻址单元成为端点。为每个端点分配的地址称为端点地址。每个端点地址都与相关的传输模式建立关系。

3.每个端点可以沿上行方向发送数据，也可以沿下行方向接收数据。沿上行方向从设备收数据叫IN传输（外设→主机）；数据沿下行方向到达设备叫OUT传输（主机→外设）。

4.USB驱动整体框架结构以及USB子系统架构视图

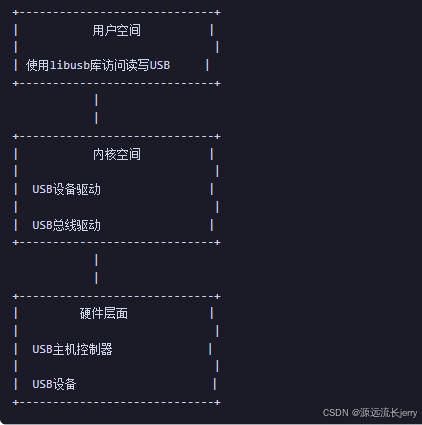

a.USB驱动整体框架结构

用户空间

• 使用libusb库访问读写USB：在用户空间中，应用程序通过libusb库与USB设备进行通信。libusb是一个开源的库，它提供了一套API，使得用户空间的程序可以方便地与USB设备进行数据交换。应用程序通过调用libusb库中的函数，可以实现对USB设备的读写操作。

内核空间

• USB设备驱动：在内核空间中，USB设备驱动负责与具体的USB设备进行交互。每个USB设备都有一个对应的设备驱动，这个驱动程序包含了与该设备进行通信的特定协议和方法。当应用程序通过libusb库发起对USB设备的操作时，libusb库会将这些操作请求传递给内核空间的USB设备驱动，由设备驱动来执行具体的硬件操作。
• USB总线驱动：USB总线驱动是内核空间中负责管理USB总线的驱动程序。它负责协调USB设备驱动与USB主机控制器之间的通信。当USB设备驱动需要与USB设备进行数据传输时，它会通过USB总线驱动来与USB主机控制器进行交互，由USB主机控制器来完成实际的数据传输操作。

硬件层面

• USB主机控制器：USB主机控制器是计算机中负责控制USB总线的硬件设备。它负责与USB设备进行实际的数据传输。当USB总线驱动需要与USB设备进行数据传输时，它会通过USB主机控制器来完成实际的数据传输操作。
• USB设备：USB设备是连接到计算机上的外部设备，如键盘、鼠标、U盘等。它们通过USB接口与计算机进行通信。

三、USB驱动总线数据结构分析

1.USB设备描述符结构体

2.USB设备结构体类型

3.USB配置描述符结构体

4.接口描述符类型（逻辑设备）

5.功能以及关系

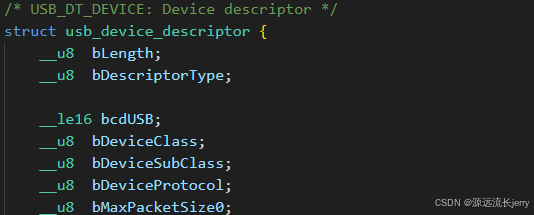

1. usb_device_descriptor（设备描述符）

• 功能：描述USB设备的全局信息，包括厂商ID、产品ID、USB版本、支持的配置数量等。这是主机在枚举设备时首先获取的描述符。
• 关键字段：
  • bcdUSB：设备遵循的USB规范版本（如USB 2.0为0x0200）。
  • idVendor和idProduct：厂商和产品的唯一标识符，用于驱动匹配。
  • bNumConfigurations：设备支持的配置数量。
• 作用：提供设备的基本身份和功能信息，是驱动加载和设备识别的核心依据。

---

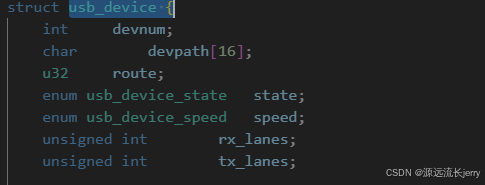

2. usb_device（设备结构体）

• 功能：表示一个完整的USB设备实例，包含设备的状态、配置、端点等运行时信息。
• 关键字段：
  • descriptor：嵌入的usb_device_descriptor结构体，存储设备描述符。
  • actconfig：当前激活的配置（指向usb_host_config，内含usb_config_descriptor）。
  • ep_in/ep_out：输入/输出端点数组，用于数据传输。
• 作用：管理设备的生命周期、配置切换和数据通信。

---

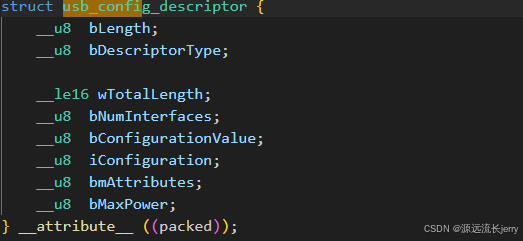

3. usb_config_descriptor（配置描述符）

• 功能：描述设备的某一具体配置，如接口数量、电源需求等。一个设备可能有多个配置。
• 关键字段：
  • bNumInterfaces：该配置包含的接口数量。
  • bConfigurationValue：配置的标识值，用于激活此配置。
  • bMaxPower：设备在配置下的最大功耗（单位：2mA）。
• 作用：定义设备在特定工作模式下的资源分配和功能组合。

---

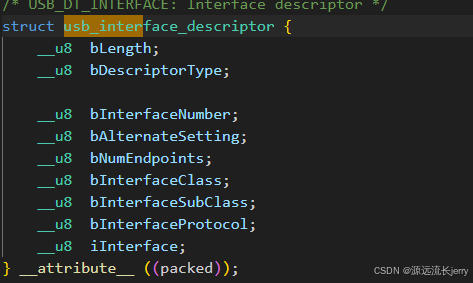

4. usb_interface_descriptor（接口描述符）

• 功能：描述USB接口的属性，如类（Class）、子类（SubClass）、协议（Protocol）和端点数量。
• 关键字段：
  • bInterfaceNumber：接口的唯一编号。
  • bNumEndpoints：接口包含的端点数量（不包括端点0）。
  • bInterfaceClass：接口的功能类别（如HID、Mass Storage等）。
• 作用：定义接口的功能特性，驱动通常绑定到特定接口而非整个设备。

5.关系图

四、 设备驱动开发

#include <linux/kernel.h>
#include <linux/slab.h>
#include <linux/module.h>
#include <linux/init.h>
#include <linux/usb/input.h>
#include <linux/hid.h>

//Linux 内核中用于表示输入设备的结构体，它包含了输入设备的各种属性和操作方法。
//通过这个指针，代码可以对输入设备进行初始化、设置、注册以及事件的处理和发送等操作。
static struct input_dev *uk_dev;
//这是一个字符指针，用于指向一个缓冲区，该缓冲区用于存储从 USB 设备（这里是 USB 鼠标）接收到的数据
static char *usb_buf;
//dma_addr_t 是一个用于表示物理地址的数据类型。这个变量用于存储 usb_buf 缓冲区的物理地址。在使用直接内存访问（DMA）进行数据传输时，
//需要知道缓冲区的物理地址，以便硬件设备（如 USB 控制器）能够直接访问该缓冲区
static dma_addr_t usb_buf_phys;
//这是一个整型变量，用于存储从 USB 设备读取数据的长度
static int len;
//struct urb 是 USB 请求块（USB Request Block）的结构体，它是 USB 设备与内核之间进行数据传输的基本单位。
//这个指针用于指向一个分配好的 URB 结构体，通过这个 URB 可以向 USB 设备发送请求或接收数据
static struct urb *uk_urb;

//指定 USB 驱动程序能够匹配的 USB 设备类型
/*
在 Linux 内核的 USB 驱动框架中，当有新的 USB 设备插入系统时，内核会遍历已注册的 USB 驱动程序，
检查每个驱动程序的 id_table 来判断该驱动是否能够处理这个新设备。usbmouse_as_key_id_table 数组就是用于存储该驱动能够匹配的 USB 设备的相关信息，
这样当符合条件的 USB 设备插入时，对应的驱动程序就会被调用进行处理。
*/
static struct usb_device_id usbmouse_as_key_id_table [] = {
    /*
    USB_INTERFACE_CLASS_HID：表示 USB 设备的接口类为人体接口设备（Human Interface Device，HID）。HID 类设备是一类常见的 USB 设备，包括鼠标、键盘、游戏手柄等，它们用于实现人机交互功能。
    USB_INTERFACE_SUBCLASS_BOOT：表示接口子类为引导子类。引导子类通常用于在系统启动阶段提供基本的输入功能，例如在 BIOS 阶段使用的鼠标和键盘。
    USB_INTERFACE_PROTOCOL_MOUSE：表示接口协议为鼠标协议。这表明该设备遵循 USB 鼠标的通信协议，用于传输鼠标的移动、按键等信息。
    */
	{ USB_INTERFACE_INFO(USB_INTERFACE_CLASS_HID, USB_INTERFACE_SUBCLASS_BOOT,
		USB_INTERFACE_PROTOCOL_MOUSE) },{ }
};

//一个 USB 请求块（URB）的中断处理函数，当 USB 设备（这里是 USB 鼠标）完成一次数据传输后，内核会调用这个函数来处理接收到的数据
/*
usbmouse_as_key_irq 函数通过比较前后两次读取的鼠标按键状态，检测鼠标按键的按下和松开事件，并将这些事件转换为对应的键盘按键事件发送出去。
最后，重新提交 URB 以保持数据的持续接收，从而实现了将 USB 鼠标模拟成键盘按键的功能。
*/
static void usbmouse_as_key_irq(struct urb *urb)
{
    //用于保存上一次读取的鼠标按键状态
	static unsigned char pre_val;
    /*
    usb_buf[0] 存储了从 USB 鼠标接收到的第一个字节的数据，该字节的最低位（第 0 位）表示鼠标左键的状态。1<<0 是一个位掩码，用于提取该位的值。
    通过比较 pre_val 和 usb_buf[0] 中对应位的值，可以判断左键状态是否发生了变化。
    如果左键状态发生了变化，调用 input_event 函数产生一个键盘按键事件.input_event 函数的参数分别为：
    uk_dev：指向输入设备结构体的指针，表示要发送事件的输入设备。
    EV_KEY：表示产生的事件类型为按键事件。
    KEY_L：表示具体的按键代码，这里将鼠标左键映射为键盘的 L 键。
    (usb_buf[0] & (1<<0)) ? 1 : 0：根据当前左键的状态（按下为 1，松开为 0）来确定按键事件的状态。
    */
	if ((pre_val & (1<<0)) != (usb_buf[0] & (1<<0)))
	{
		/* 左键发生了变化 */
		input_event(uk_dev, EV_KEY, KEY_L, (usb_buf[0] & (1<<0)) ? 1 : 0);
		input_sync(uk_dev);
	}
    /*
    原理与检测左键状态变化类似，只不过这里提取的是 usb_buf[0] 的第 1 位，该位表示鼠标右键的状态，并将鼠标右键映射为键盘的 S 键
    */
	if ((pre_val & (1<<1)) != (usb_buf[0] & (1<<1)))
	{
		/* 右键发生了变化 */
		input_event(uk_dev, EV_KEY, KEY_S, (usb_buf[0] & (1<<1)) ? 1 : 0);
		input_sync(uk_dev);
	}
    /*
    同样的原理，提取 usb_buf[0] 的第 2 位，该位表示鼠标中键的状态，并将鼠标中键映射为键盘的 ENTER 键
    */
	if ((pre_val & (1<<2)) != (usb_buf[0] & (1<<2)))
	{
		/* 中键发生了变化 */
		input_event(uk_dev, EV_KEY, KEY_ENTER, (usb_buf[0] & (1<<2)) ? 1 : 0);
		input_sync(uk_dev);
	}

    //将当前读取的鼠标按键状态保存到 pre_val 中，以便下一次比较
	pre_val = usb_buf[0];

	/* 重新提交urb */
	usb_submit_urb(uk_urb, GFP_KERNEL);
}

/*
当有符合 usbmouse_as_key_id_table 中定义的 USB 设备插入系统时，内核会调用该函数对设备进行初始化和配置。
其主要功能是将 USB 鼠标设备抽象为一个输入设备，并设置相关的数据传输通道，使得可以接收鼠标数据并将其转换为键盘事件
*/
static int usbmouse_as_key_probe(struct usb_interface *intf, const struct usb_device_id *id)
{
    //当有符合 usbmouse_as_key_id_table 中定义的 USB 设备插入系统时，内核会调用该函数对设备进行初始化和配置。其主要功能是将 USB 鼠标设备抽象为一个输入设备，并设置相关的数据传输通道，使得可以接收鼠标数据并将其转换为键盘事件
	struct usb_device *dev = interface_to_usbdev(intf);
	//定义一个指向 USB 主机接口结构体的指针，用于存储当前 USB 接口的设置信息
    struct usb_host_interface *interface;
	//定义一个指向 USB 端点描述符结构体的指针，用于获取 USB 设备端点的相关信息，如端点地址、最大数据包大小等
    struct usb_endpoint_descriptor *endpoint;
	//用于存储 USB 数据传输的管道信息
    int pipe;
	//获取当前 USB 接口的活动设置，cur_altsetting 是 struct usb_interface 结构体中的一个成员，指向当前使用的接口设置
	interface = intf->cur_altsetting;
    //获取当前接口设置中的第一个端点的描述符，endpoint[0] 表示第一个端点，.desc 表示该端点的描述符结构体
	endpoint = &interface->endpoint[0].desc;

	/* a.调用 input_allocate_device 函数分配一个输入设备结构体 struct input_dev，并将其指针赋值给全局变量 uk_dev，后续将对该输入设备进行设置和注册*/
	uk_dev = input_allocate_device();

	/* b. 设置 */
	/* b.1 能产生哪类事件 */
    //这行代码表示该输入设备支持按键事件
	set_bit(EV_KEY, uk_dev->evbit);
    //EV_REP 表示重复事件类型，这行代码表示该输入设备支持重复事件，例如长按按键时会持续产生按键事件
	set_bit(EV_REP, uk_dev->evbit);

	/* b.2 能产生哪些事件 */
    //这行代码表示该输入设备可以产生 L 键的按键事件
	set_bit(KEY_L, uk_dev->keybit);
    //这行代码表示该输入设备可以产生 S 键的按键事件
	set_bit(KEY_S, uk_dev->keybit);
    //表示该输入设备可以产生 ENTER 键的按键事件
	set_bit(KEY_ENTER, uk_dev->keybit);

	/* c. 注册 */
	input_register_device(uk_dev);

	/* d. 硬件相关操作 */
	/* 数据传输3要素: 源,目的,长度 */
	/* 源: USB设备的某个端点 */
	pipe = usb_rcvintpipe(dev, endpoint->bEndpointAddress);

	/* 长度: */
	len = endpoint->wMaxPacketSize;

	/* 目的: */
    //usb_alloc_coherent 是一个内核函数，用于分配一块连续的物理内存作为数据缓冲区，以支持 DMA（直接内存访问）操作
	usb_buf = usb_alloc_coherent(dev, len, GFP_ATOMIC, &usb_buf_phys);

	/* 使用"3要素" */
	/* 分配usb request block */
	uk_urb = usb_alloc_urb(0, GFP_KERNEL);
	/* 使用"3要素设置urb" */
	usb_fill_int_urb(uk_urb, dev, pipe, usb_buf, len, usbmouse_as_key_irq, NULL, endpoint->bInterval);
	//将之前分配的缓冲区的物理地址赋值给 URB 结构体的 transfer_dma 成员，以便 USB 控制器可以直接访问该缓冲区进行数据传输
    uk_urb->transfer_dma = usb_buf_phys;
	//设置 URB 的传输标志，URB_NO_TRANSFER_DMA_MAP 表示不需要内核进行额外的 DMA 映射，因为已经使用 usb_alloc_coherent 分配了连续的物理内存
    uk_urb->transfer_flags |= URB_NO_TRANSFER_DMA_MAP;

	/* usb_submit_urb 是一个内核函数，用于将填充好的 URB 提交给 USB 子系统，开始进行数据传输*/
	usb_submit_urb(uk_urb, GFP_KERNEL);

	return 0;
}

//这个函数是当 USB 设备（这里是 USB 鼠标）从系统中移除时被调用的，其主要作用是进行资源的清理工作，确保在设备断开连接后，内核不会再使用该设备相关的资源，避免资源泄漏和潜在的错误
static void usbmouse_as_key_disconnect(struct usb_interface *intf){
    //通过 USB 接口结构体 struct usb_interface 指针获取对应的 USB 设备结构体 struct usb_device 指针
    struct usb_device *dev = interface_to_usbdev(intf);
    //停止并释放usb请求块
    usb_kill_urb(uk_urb);
    usb_free_urb(uk_urb);
    //释放usb数据缓冲区
    usb_free_coherent(dev,len,usb_buf,usb_buf_phys);
    //注销并释放输入设备
    input_unregister_device(uk_dev);
    input_free_device(uk_dev);
}

// Linux 内核中用于表示 USB 驱动程序的结构体，通过对这个结构体进行初始化和设置，可以定义一个 USB 驱动程序的基本属性和行为
/* 1. 分配/设置usb_driver */
static struct usb_driver usbmouse_as_key_driver = {
    .name       = "usbmouse_as_key_",
    .probe      = usbmouse_as_key_probe,
    .disconnect = usbmouse_as_key_disconnect,
    .id_table   = usbmouse_as_key_id_table,
};

static int usbmouse_as_key_init(void)
{
	/* 2. 注册 */
	usb_register(&usbmouse_as_key_driver);
	return 0;
}

static void usbmouse_as_key_exit(void)
{
	usb_deregister(&usbmouse_as_key_driver);
}

MODULE_LICENSE("GPL");
module_init(usbmouse_as_key_init);
module_exit(usbmouse_as_key_exit);
