单总线温度采集

1. 实验目标

(1)学习单总线温度传感器的原理和通信时序
(2)使用51单片机的一个 IO 口模拟单总线时序与温度传感器DS18B20通信，将检测的环境温度读取出来

2.实验原理

2.1.通信时序

由于 DS18B20 是单总线器件，所有的单总线器件都要求采用严格的信号时序，以保证 数据的 完整性。DS18B20 时序包括如下几种：初始化时序、写（0 和 1）时序、 读（0 和 1）时序。 DS18B20 发送所有的命令和数据都是字节的低位在前

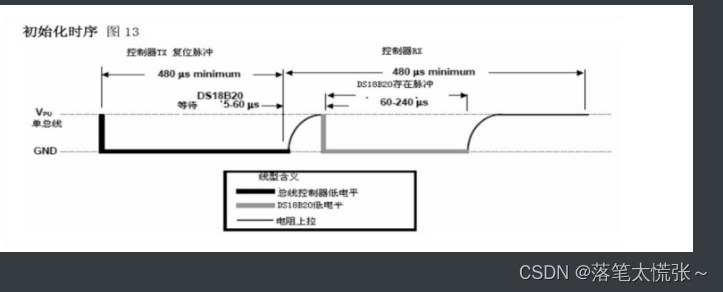

初始化时序：单片机将数据线电平拉低480~960μs后释放，等待
15~60μs， 单总线器件即可输出一持续60~240μs的低电平， 单片机收到此应答后即可进行操作。

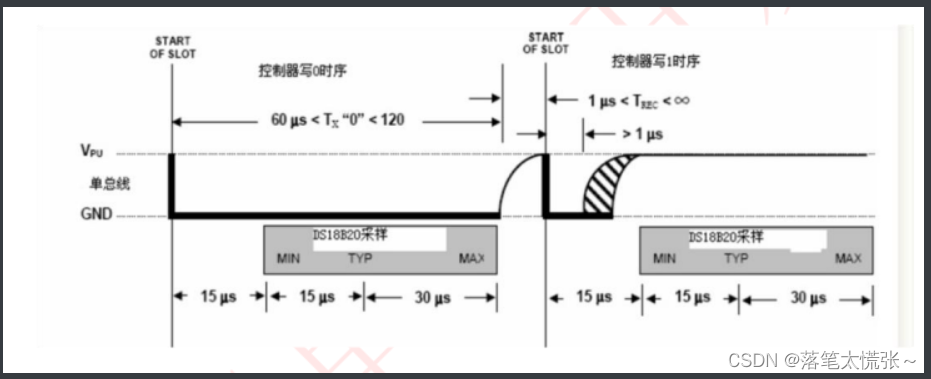

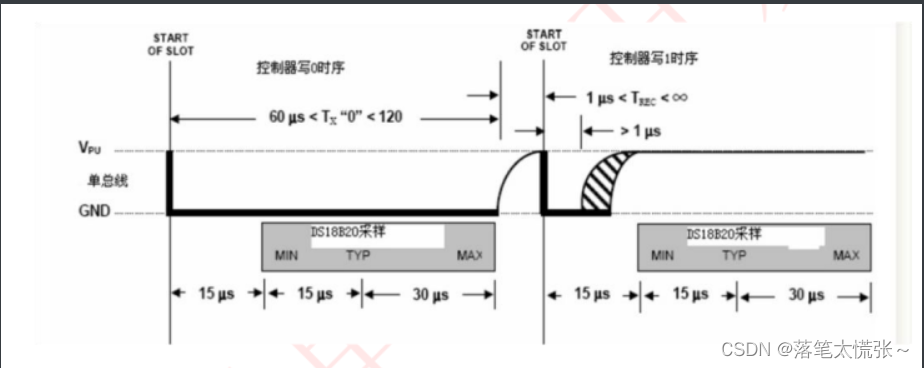

写时序：当单片机将数据线电平从高拉到低时，产生写时序，有写
“0”和写“1"”两种时序。写时序开始后，DS18B20在15~60μs期间从数据线上采样。如果采样到低电平，则向DS18B20写的是“0”;如果采样到高电平，则向DS18B20写的是“1”。这两个独立时序间至少需拉高总线电平1μs时间。

读时序：读时序，当单片机从DS18B20读取数据时，产生读时序。此时单片机将数据线电平从高拉到低使读时序被初始化。如果在此后15us内，单片机在数据线上采样到低电平，则从DS18B20读的是“0”;如果在此后的15μs内，单片机在数据线上采样到高电平，则从DS18B20读的是“1”。

2.2.DS18B20温度传感器介绍

概述：DS18B20 是由 DALLAS 半导体公司推出的一种的“一线总线（单总线）”接 口的温度传感器。与传统的热敏电阻等测温元件相比，它是一种新型的体积小、 适用电压宽、与微处理器接口简单的数字化温度传感器

特点：1、适应电压范围更宽，电压范围：3.0～5.5V，在寄生电源方式下可由数据 线供电。

2、独特的单线接口方式，DS18B20 在与微处理器连接时仅需要一条口线即 可实现微处理器与 DS18B20 的双向通讯。

3、DS18B20 支持多点组网功能，多个 DS18B20 可以并联在唯一的三线上， 实现组网多点测温。

4、DS18B20 在使用中不需要任何外围元件，全部传感元件及转换电路集成 在形如一只三极管的集成电路内。

5、温范围－55℃～+125℃，在-10～+85℃时精度为±0.5℃

6、可编程的分辨率为 9～12 位，对应的可分辨温度分别为 0.5℃、0.25℃、 0.125℃ 和 0.0625℃，可实现高精度测温。

7、在 9 位分辨率时最多在 93.75ms 内把温度转换为数字，12 位分辨率时 最多在 750ms 内把温度值转换为数字，速度更快。

8、测量结果直接输出数字温度信号，以"一根总线"串行传送给 CPU，同时 可传送 CRC 校验码，具有极强的抗干扰纠错能力。 9、负压特性：电源极性接反时，芯片不会因发热而烧毁，但不能正常工作。

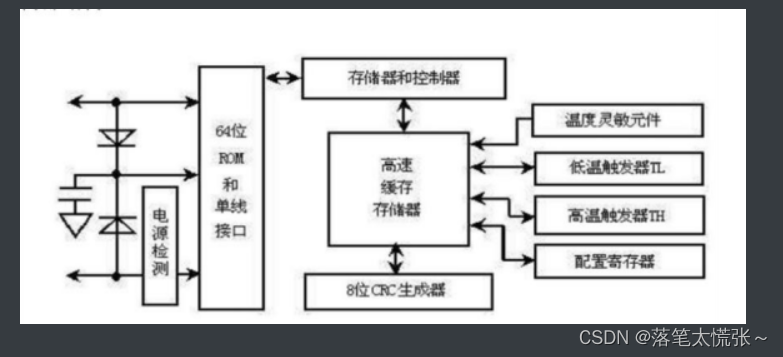

内部结构：

3.单总线温度测量系统

实验内容：利用DS18B20和L ED数码管实现单总线温度测量系统，原理电路见图11-3。DS18B20测量范围是-55到128°C。本例只显示00~99。通过本例掌握DS18B20特性及单片机I/O实现单总线协议的方法。

3.1Proteus仿真实验

Proteus仿真时，用手动，即用鼠标单击DS18B20图标上的“个”或
“↓”来改变温度，注意手动调节温度同时，LED数码管会显示出与
DS18B20窗口相同的2位温度数值。

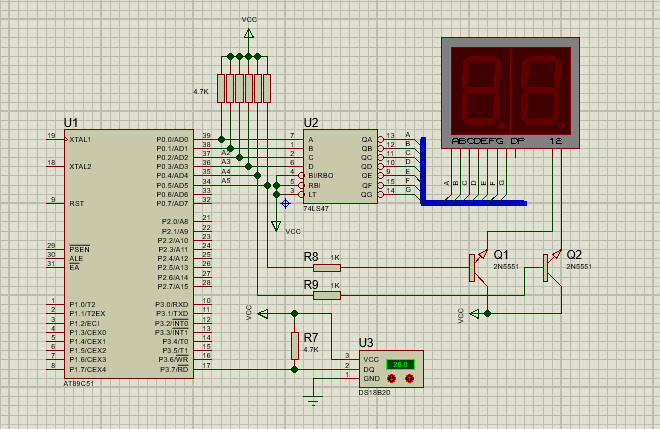

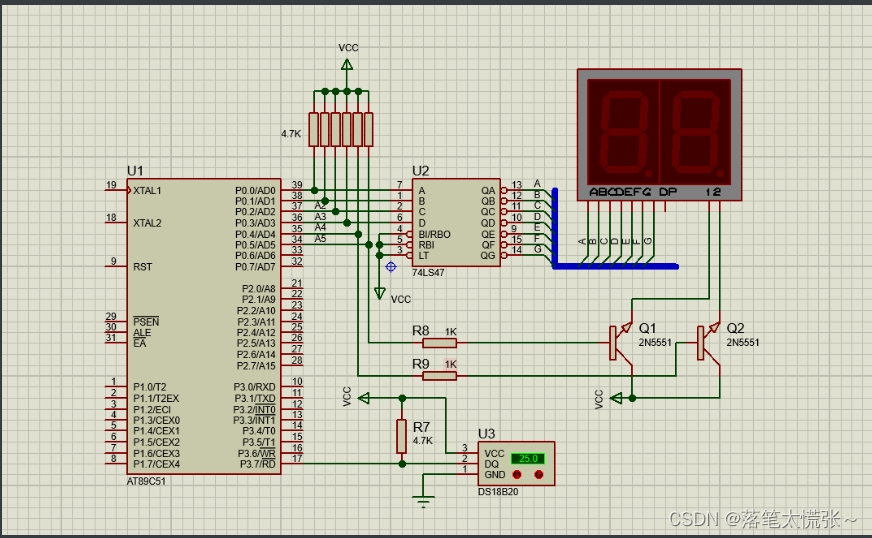

电路原理图如下：

代码如下：

#include "reg51.h"
#include "intrins.h"
#define uchar unsigned char
#define uint unsigned int
#define out P0
sbit smg1=out^4;
sbit smg2=out^5;
sbit DQ=P3^7;
void delay5(uchar);
void init_ds18b20(void);
uchar readbyte(void);
void writebyte(uchar);
uchar retemp(void);

void main(void)
{
uchar i,temp;
delay5(1000);
while(1)
	{
	 temp=retemp();
	 for(i=0;i<10;i++)//连续扫描数码管10次
	 {
	 out=(temp/10)&0x0f;
	 smg1=0;
	 smg2=1;
	 delay5(1000);	//延时5ms
	 out=(temp%10)&0x0f;
	 smg1=1;
	 smg2=0;
	 delay5(1000);	//延时5ms
	 }
	}

}

//精确延时5微妙子程序
void delay5(uchar n)
{
	 do
	 {
	 _nop_();
	 _nop_();
	 _nop_();
	 n--;
	 }
	 while(n);
}
//初始化函数
void init_ds18b20(void)
{
	 uchar x=0;
	 DQ =0;
	 delay5(120);
	 DQ =1;
	 delay5(16);
	 delay5(80);
}
//读取一字节函数
uchar readbyte(void)
{
	uchar i=0;
	uchar date=0;
	for (i=8;i>0;i--)
	 {
		  DQ =0;
		  delay5(1);
		  DQ =1;	//15微秒内拉释放总线
		  date>>=1;
		  if(DQ)
		  date|=0x80;
		  delay5(11);
	 }
 	return(date);
}
//写一字节函数
void writebyte(uchar dat)
{
 uchar i=0;
 for(i=8;i>0;i--)
	 {
	  DQ =0;
	  DQ =dat&0x01;
	  delay5(12);
	  DQ = 1;
	  dat>>=1;
	  delay5(5);
	  }
}
//读取温度函数
uchar retemp(void)
{
	uchar a,b,tt;
	uint t;
	init_ds18b20();
	writebyte(0xCC);
	writebyte(0x44);
	init_ds18b20();
	writebyte(0xCC);
	writebyte(0xBE);
	a=readbyte();
	b=readbyte();
	t=b;
	t<<=8;
	t=t|a;
	tt=t*0.0625;
	return(tt);
}

仿真效果如下：

3.2.普中开发板

硬件设计
本实验使用到硬件资源如下：
（1）动态数码管
（2）DS18B20

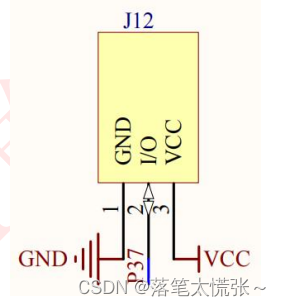

开发板上DS18B20 模块电路，如下图所示：

从上图可以看出，传感器接口的单总线管脚接至单片机 P3.7 IO 口上

软件设计
要实现的功能是：插上 DS18B20 温度传感器，数码管显示检测的温度值。
程序框架如下：
（1）编写数码管显示功能
（2）编写 DS18B20 读取温度功能
（3）编写主函数

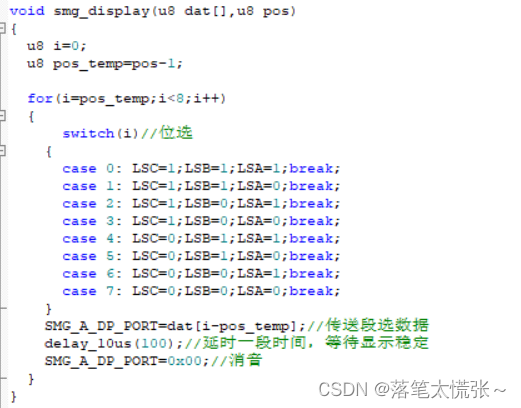

3.2.1 数码管显示

3.2.2.DS18B20 初始化函数

/********************************************************************
***********
* 函 数 名 : ds18b20_init
* 函数功能 : 初始化 DS18B20 的 IO 口 DQ 同时检测 DS 的存在
* 输 入 : 无
* 输 出 : 1:不存在，0:存在
*********************************************************************
**********/
u8 ds18b20_init(void)
{
ds18b20_reset();
return ds18b20_check();
}

3.2.2温度读取函数

/********************************************************************
***********
* 函 数 名 : ds18b20_read_temperture
* 函数功能 : 从 ds18b20 得到温度值
* 输 入 : 无
* 输 出 : 温度数据
*********************************************************************
**********/
float ds18b20_read_temperture(void)
{
float temp;
u8 dath=0;
u8 datl=0;
u16 value=0;
ds18b20_start();//开始转换
ds18b20_reset();//复位
ds18b20_check();
ds18b20_write_byte(0xcc);//SKIP ROM
ds18b20_write_byte(0xbe);//读存储器
datl=ds18b20_read_byte();//低字节
dath=ds18b20_read_byte();//高字节
value=(dath<<8)+datl;//合并为 16 位数据
if((value&0xf800)==0xf800)//判断符号位，负温度
{
value=(~value)+1; //数据取反再加 1
temp=value*(-0.0625);//乘以精度
}
else //正温度
{
temp=value*0.0625;
}
return temp;

该函数首先调用了 ds18b20_start 函数用来开始 DS18B20 的温度转换，其代码如下：

/********************************************************************
***********
* 函 数 名 : ds18b20_start
* 函数功能 : 开始温度转换
* 输 入 : 无
* 输 出 : 无
*********************************************************************
**********/
void ds18b20_start(void)
{
ds18b20_reset();//复位
ds18b20_check();//检查 DS18B20
ds18b20_write_byte(0xcc);//SKIP ROM
ds18b20_write_byte(0x44);//转换命令
}

最终将 2 个字节的温度数据读取出来，判断最高字节的高 5 位是否为 0，如果为 0 表明读取的温度值为正温度，直接乘以 0.0625 即可，否则为负温度，需取反后加 1 再乘以 0.0625。

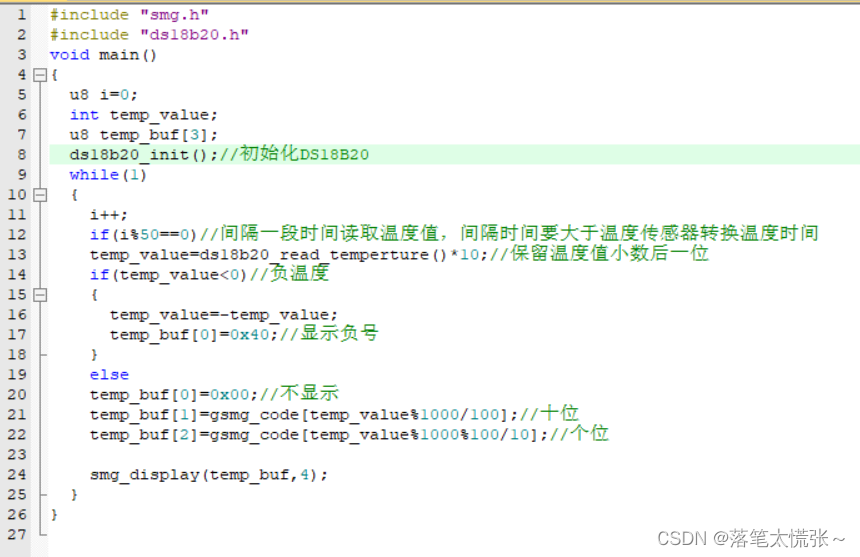

3.2.3 主函数

实验现象如下：

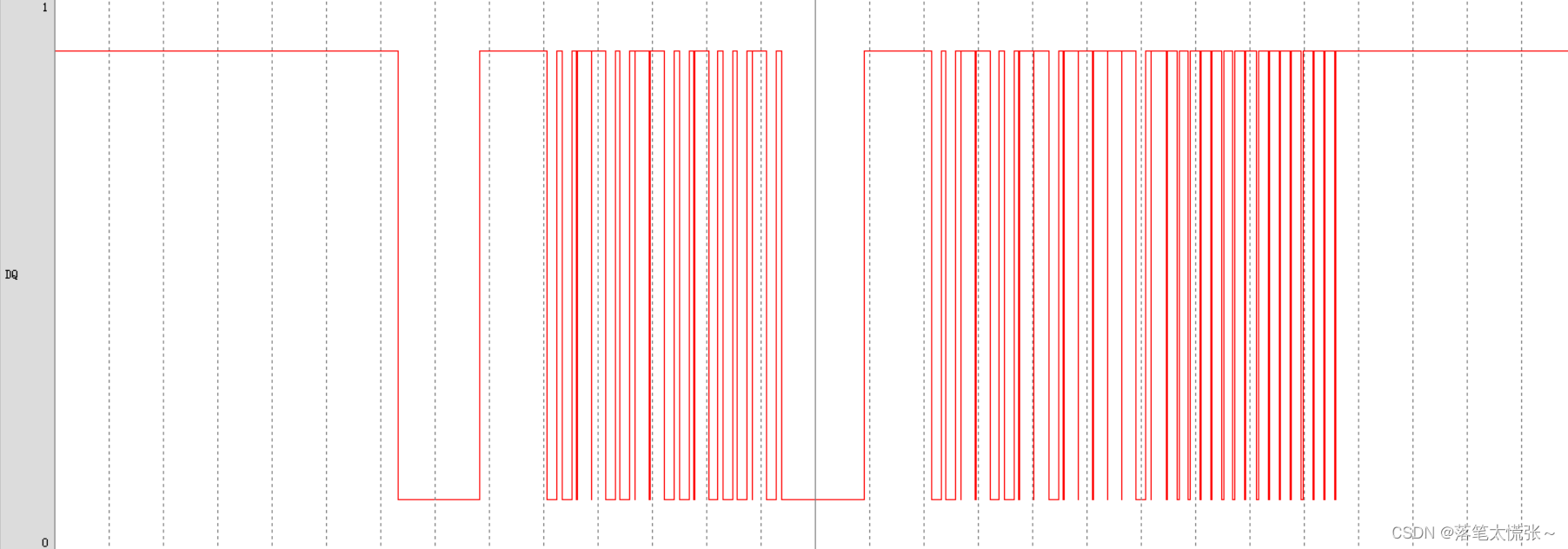

3.3.keil总线时序

通过对波形的细致分析，我们可以确认该程序严格遵循了所需的技术规范，其运行表现与预期相符。然而，当对延时函数进行调整，进而改变了原有的时序安排后，再次进行实验时，我们发现温度采集功能出现了异常，无法获得准确的数据。由此可见，在此类温度采集程序中，精确把控时序逻辑具有至关重要的意义。

总结

DS18B20采用单总线协议，只需一条数据线即可实现与微控制器的双向通信，大大简化了硬件连接。在布线复杂或需要节省引脚资源的项目中，这一特性尤为实用。
