一、实验目的
掌握组合逻辑电路的分析与设计,掌握真值表、逻辑函数表达式、卡诺图化简基本概念和方法。
二、实验原理

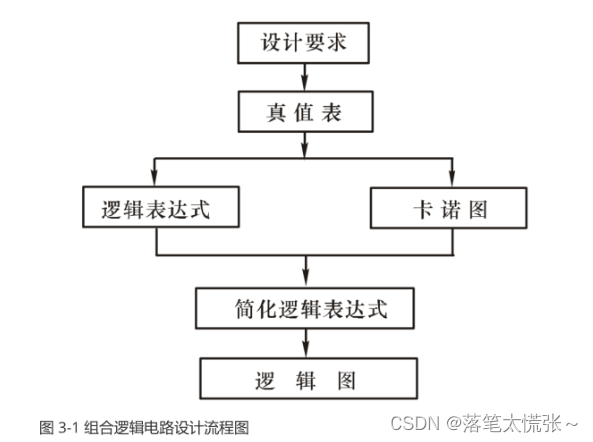

使用中、小规模集成电路来设计组合电路是最常见的逻辑电路。设计组合电路的一般步骤如图3-1所示
根据设计任务的要求建立输入、输出变量,并列出真值表。然后用逻辑代数或卡诺图化简法求出简化的逻辑表达式。并按实际选用逻辑门的类型修改逻辑表达式。根据简化后的逻辑表达式画出逻辑图,用标准器件构成逻辑电路。最后,用实验来验证设计的正确性。
三、实验内容
1.组合逻辑电路—四路表决器
用”与非门“设计一个表决电路:当四个输入端A,B,C,D中有三个或四个为“1”时,输出端才为“1”。
设计步骤:根据题意列出真值表如表3-1所示,再填入卡诺图表3-2中。
表3-1真值表
D | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
A | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 1 | 1 | 1 | 1 |
B | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | 0 | 1 | 1 |
C | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Z | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 1 | 0 | 0 | 0 | 1 | 0 | 1 | 1 | 1 |
表3-2
BC\DA | 00 | 01 | 11 | 10 |
---|---|---|---|---|
00 | ||||
01 | 1 | |||
11 | 1 | 1 | 1 | |
10 | 1 |
由卡诺图得出表达式,并演化成“与非”的形式:

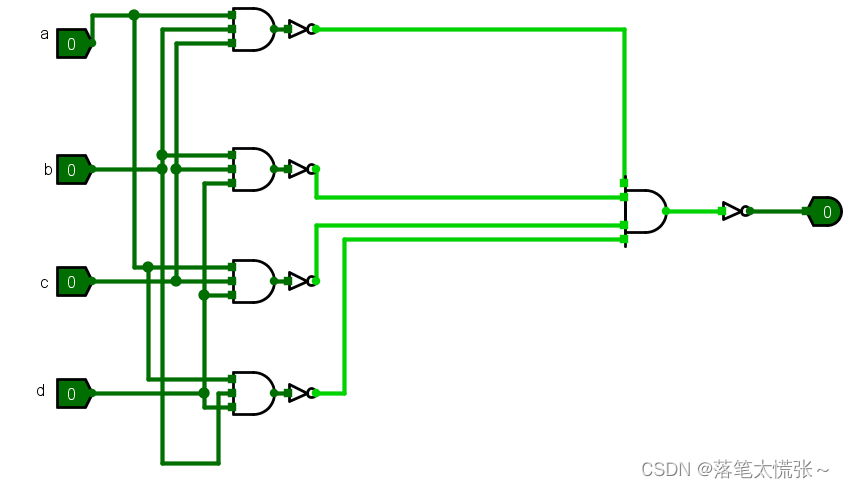

Z = ABC + BCD + ACD + ABD =!( B C D ‾ \overline{BCD} BCD · A C D ‾ \overline{ACD} ACD · A B D ‾ \overline{ABD} ABD)根据逻辑表达式画出用"与非门"构成的逻辑电路如图3-2所示。

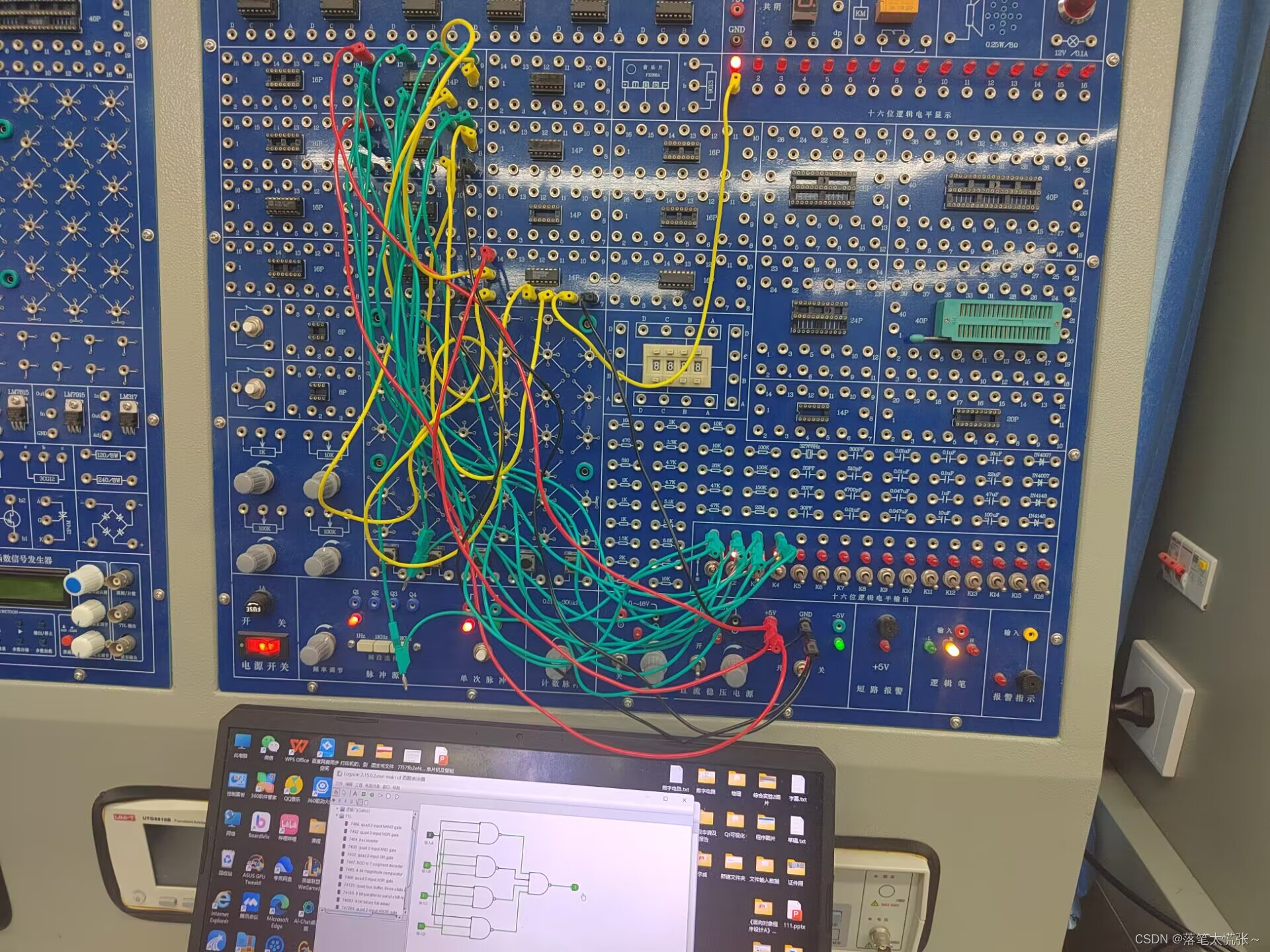

在实验版上用硬件实验并验证:
2、用LED显示电路,展示同意票数
要求:设计一个能显示上面四个输(a,b,c,d)表决为“1”的总数的电路。
在Logisim里用“七段数码管编译器”和“7段数码管”组合可以显示数字。

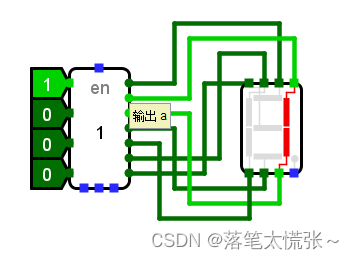

连接“七段数码管编译器”和“7段数码管”(LED):将鼠标放在节点上会显示:“输出a”,LED节点也有标记“a”,用线将他们连接,就能完成用LED输出0~9。
(右边的输入是四位二进制数,从上到下是低位到高位。)

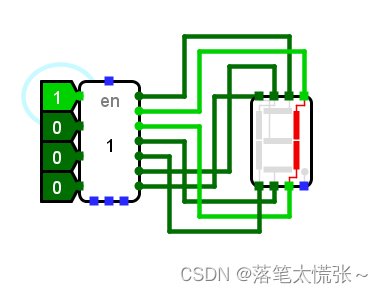

将“七段数码管编译器”的输入端调成多位,它就可以把一个四位的二进制数转化成十进制数,并通过LED灯显示出来,由于我们这里最多是4票,也就是最大的数为“0100”,最高为恒为0

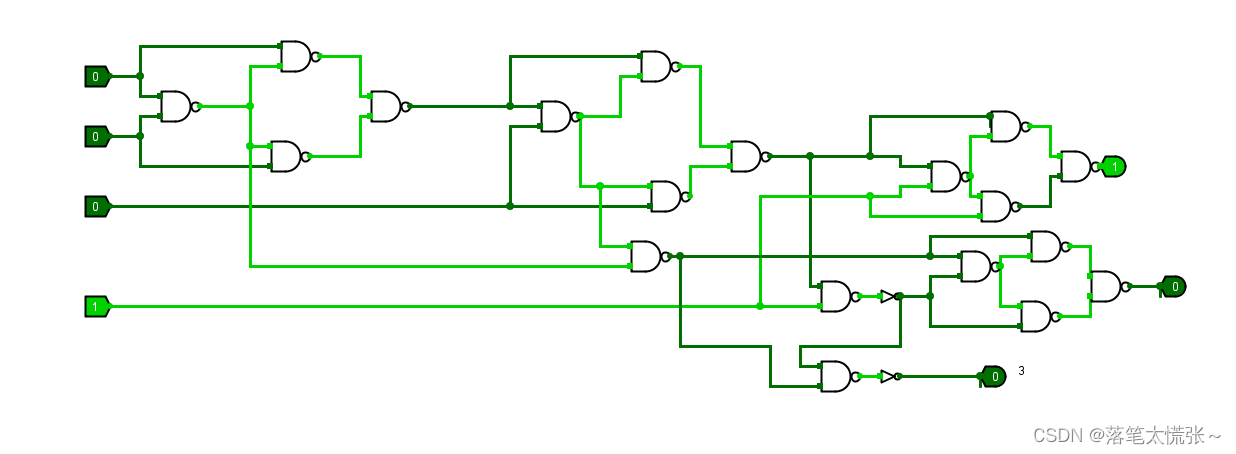

首先要把a,b,c,d四个输入相加并表示成一个三位的二进制数。电路如下图:
然后再连接起来:

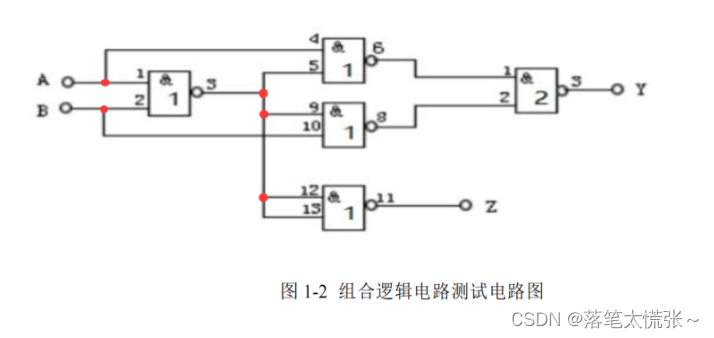

3.组合逻辑电路化简
Y的逻辑表达式化简:
Z的逻辑表达式化简:

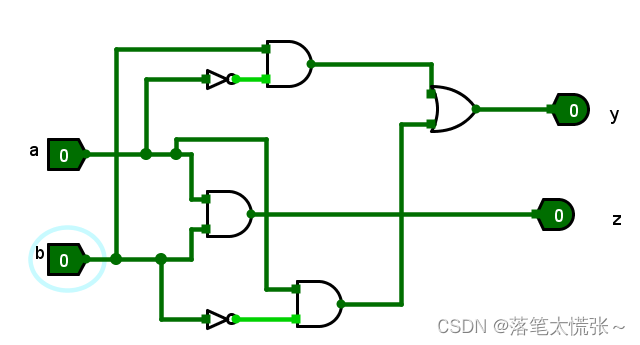

化简后的电路图:

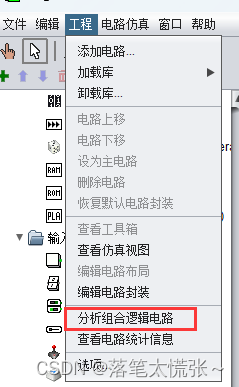

4.用Logisim的“分析组合逻辑电路”,完成4路表决器实验

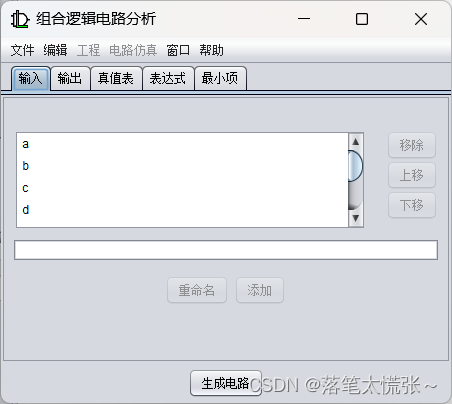

添加输入:

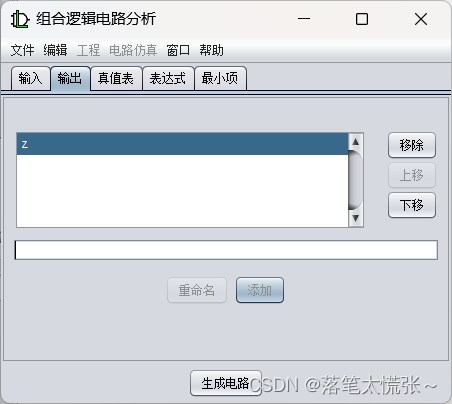

添加输出:

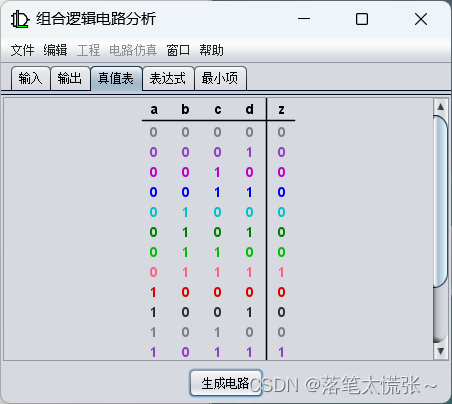

填写真值表:

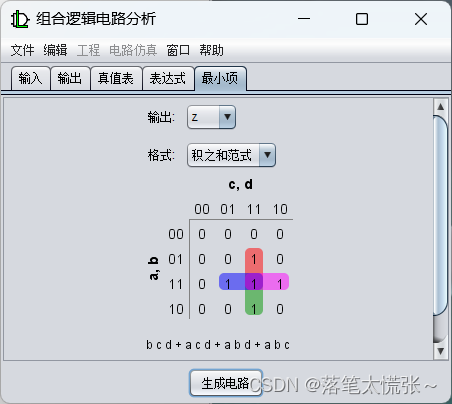

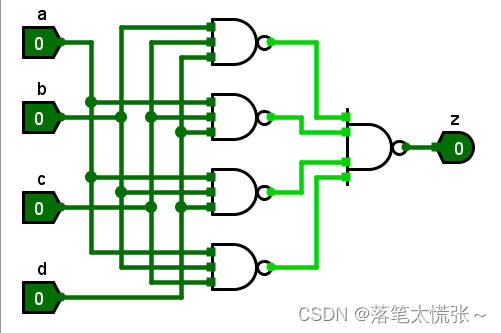

在这里我们可以看到表达式和卡诺图。生成电路
四、总结
逻辑电路的化简,可以让我们在实际应用的时候,用尽可能少的器件达到我们的预期效果,节约了成本;Logisim的“分析组合逻辑电路”节省了我们作图的时间;真值表、逻辑函数表达式、卡诺图化简可以帮助我们更好地理解逻辑函数的行为,并且提高逻辑设计的效率和准确度。
