【Atlas200开发板】制卡配环境的一些问题记录

​

0. 写在前面

最近在折腾华为的Atlas200的开发板的配置，真是折折又磨磨。且不说这块板子产品已经下架停止服务，就是资料也是缺少、版本也是错乱的。因此将踩的这些坑零零总总地记录下来。

1. 型号、软件介绍

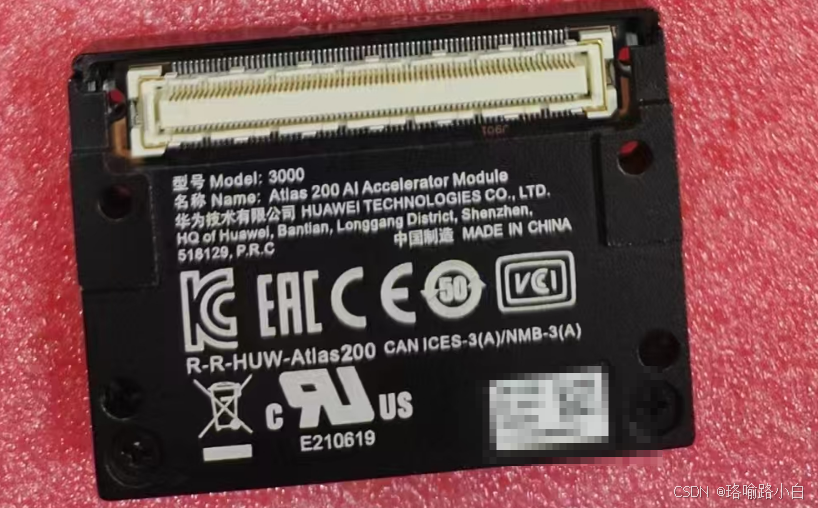

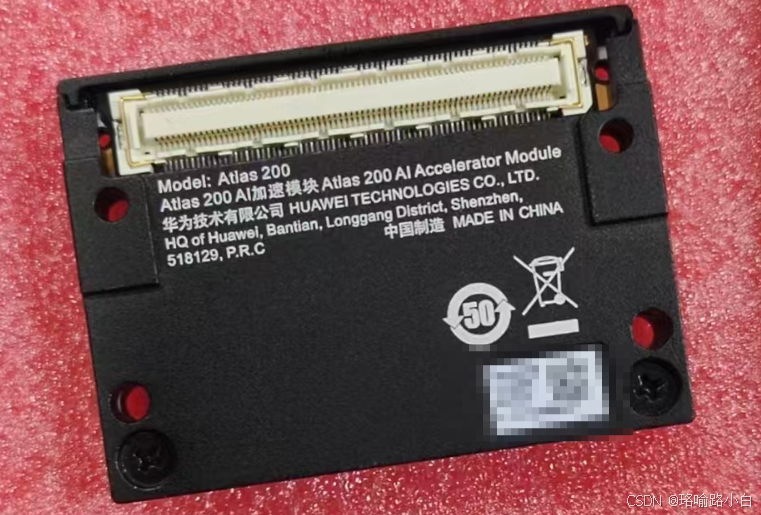

Atlas 200 AI加速板有两种型号，一种为普通的Atlas 200 AI ，一种为型号3000的Atlas 200 AI，暂时不知道两种板子有什么区别。运行内存有4G版和8G版。

板子的固件版本也参差不齐， 遇到的板子，有的UEFI、xloader版本为1.3.2.893，有的又为1.84.15.1.310。

我们采用MobaXterm的串口和SSH功能来连接Atlas板子。

该板子默认密码为（记得修改密码）：

维护系统下：
input HwHiAiUser password:
Huawei2012#
input root password:
Huawei12#$
主系统（ubuntu系统）下：
Mind@123

2. 制卡问题

2.1 USB串口收不到系统反馈信息

问题描述： Atlas 200 AI 加速模块（二次设计版本）为启动维护模式短接UART1，通过UART0连接PC端。

• PC端无法收到系统反馈信息（如启动日志、命令行交互等）
• 仅能实现“回显”功能（上位机发送什么，UART0就返回什么）
  解决办法：调整波特率至115200，此外确保UART0的GND连接。

2.2 进入维护系统自动重启

问题描述： 在通过串口进入维护系统时，过几分钟便会出现自动重启的现象。

解决办法： 暂无。

2.3 软件包下载

问题描述： 制卡过程参考哪里？软件驱动去哪下载？

解决办法： 参考链接-[Atlas AI 200模块]软件安装与维护指南疑问_Atlas 200I A2_昇腾论坛，选取6.0.0的版本安装。

2.4 制卡后进不去制卡的Ubuntu系统

问题描述： PC端显示的串口输出日志显示Atlas板子未能成功启动Ubuntu系统。

解决办法： 可能是制卡没成功，或者是EMMC未烧录进去。目前也未成功解决。

3. Ubuntu主系统配环境问题

3.1 联网问题

问题描述： root用户下，不能 ping www.baidu.com，也即不能联网
解决办法： 参考二、【玩转 华为Atlas200 DK】之连接电脑和Atlas 200来使atlas板子能共享上位机的网络，需要配置atlas板子上的DNS和更改上位机ip。

供参考的评论：

• “三、网线连接 的方法还是需要连接USB进行控制，在ping 百度时可能会遇到Temporary failure in name resolution，解决方案是对以太网的默认网关进行设置，和IP在一个网段。”
• “我也遇到了这个问题，一开始我把上位机以太网ip设置为192-168-0-12，网关为192-168-0-1，但是还是报错。后面查了可能是DNS配置原因，我就按照网上教程配置了，并把上位机以太网ip设置为192-168-0-1，网关不设置，最后就可以ping通了。”

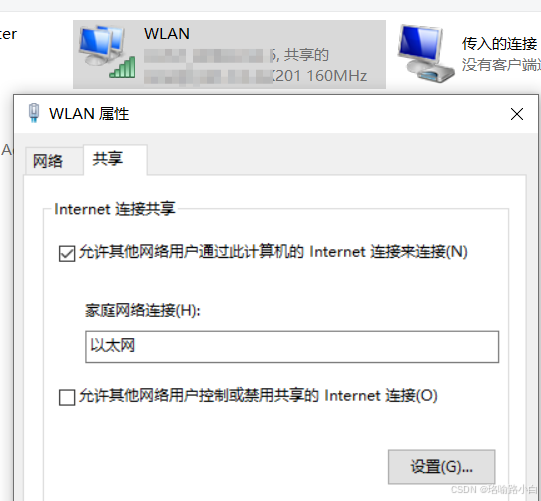

此外，每次Atlas AI 200通过网线连接上位机都应该重新设置WIFI或者其它网段给予以太网的共享网络，以便Atlas AI 200能够联网。如下图所示：

3.2 Python3.7安装问题

问题描述： 用 apt-install 安装不上python3.7.
解决办法： 用离线安装的方法就行了，参考教你Ubuntu安装python3.7，并更新python默认指向。更新python默认指向是很重要的。
也可以参考Ubuntu下完美切换Python版，即设置系统默认的python版本(亲测有效)切换版本

3.3 安装CANN软件包

问题描述： CANN软件包版本选哪个？
解决办法： 参考安装CANN软件包。我安装了Toolkit开发套件和nnrt，流程同上。记得添加环境变量。

3.4 运行图像分类应用样例（C++）

问题描述： 环境变量配置
解决办法： 参考CANN基础环境变量和Python环境变量配置说明（C++样例），以及昇腾AI设备安装开发环境，同时将此环境作为运行环境的samples相关依赖安装 （推荐）。这步很重要，链接库找不到或者是头文件引用错误都和环境变量有关。同时 CMakeLists.txt 也有关于环境变量的配置，也得注意修改。

问题描述： 运行C++分类样例无输出
解决办法： 参考gitee上的issue来解决问题。

​
