基于Ltspice的整流滤波稳压电路设计

• 设计要求

设计一个输入为12V交流电源，输出为稳定的5V直流电源，带负载1kΩ的整流滤波稳压电路。

• 基本电路设计

直流电源组成部分如下图所示。



本次将采用12V的正弦交变电压作为输入电压。

1.整流电路：选用四只二极管构成桥式整流电路，将正负交替的正弦交变电压整流成单方向的脉动电压（即保证周期内负载电压和电流的方向始终不变）。

2.滤波电路：利用电感、电容等储能元件，尽可能减少脉动电压的交流部分，保留其直流部分。由于负载较小，输出电流较小，采用电容进行滤波的效果比电感要好。

3.稳压电路：输出电压要求5V，则采用击穿电压为5V的稳压二极管去控制电路中负载电压的波动，保持恒定电压输出。

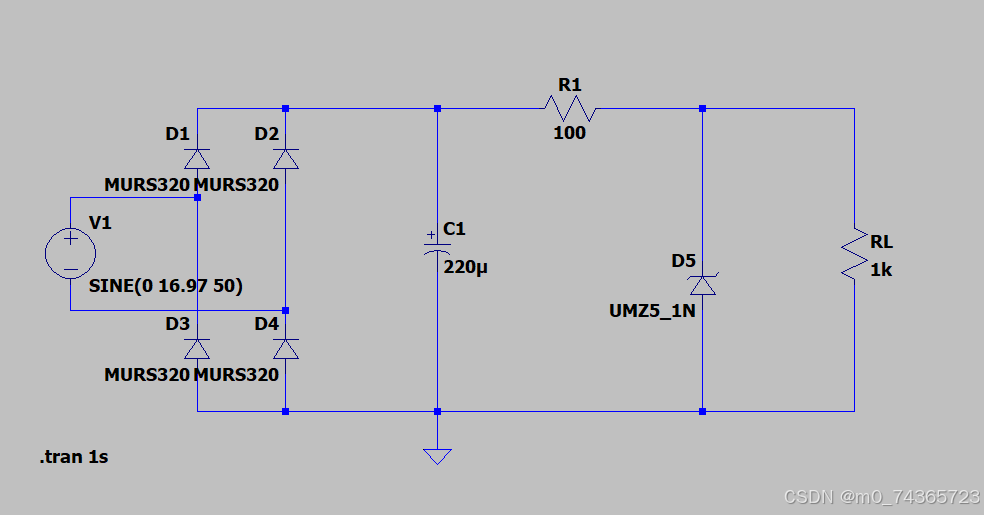

构建如下电路图：

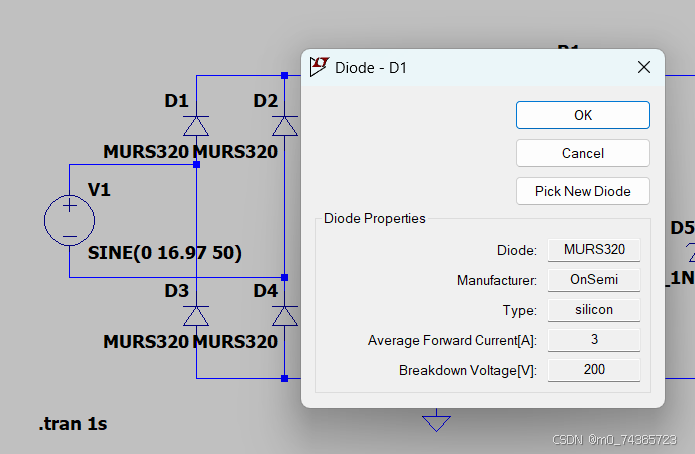

整流部分采用MURS320型号二极管，耐200V电压、3A电流。

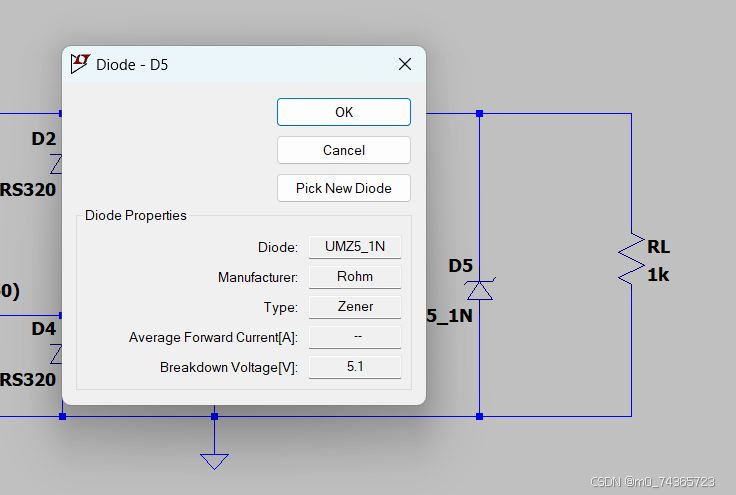

稳压二极管采用UMZ5_1N齐纳二极管，击穿电压为5.1V。

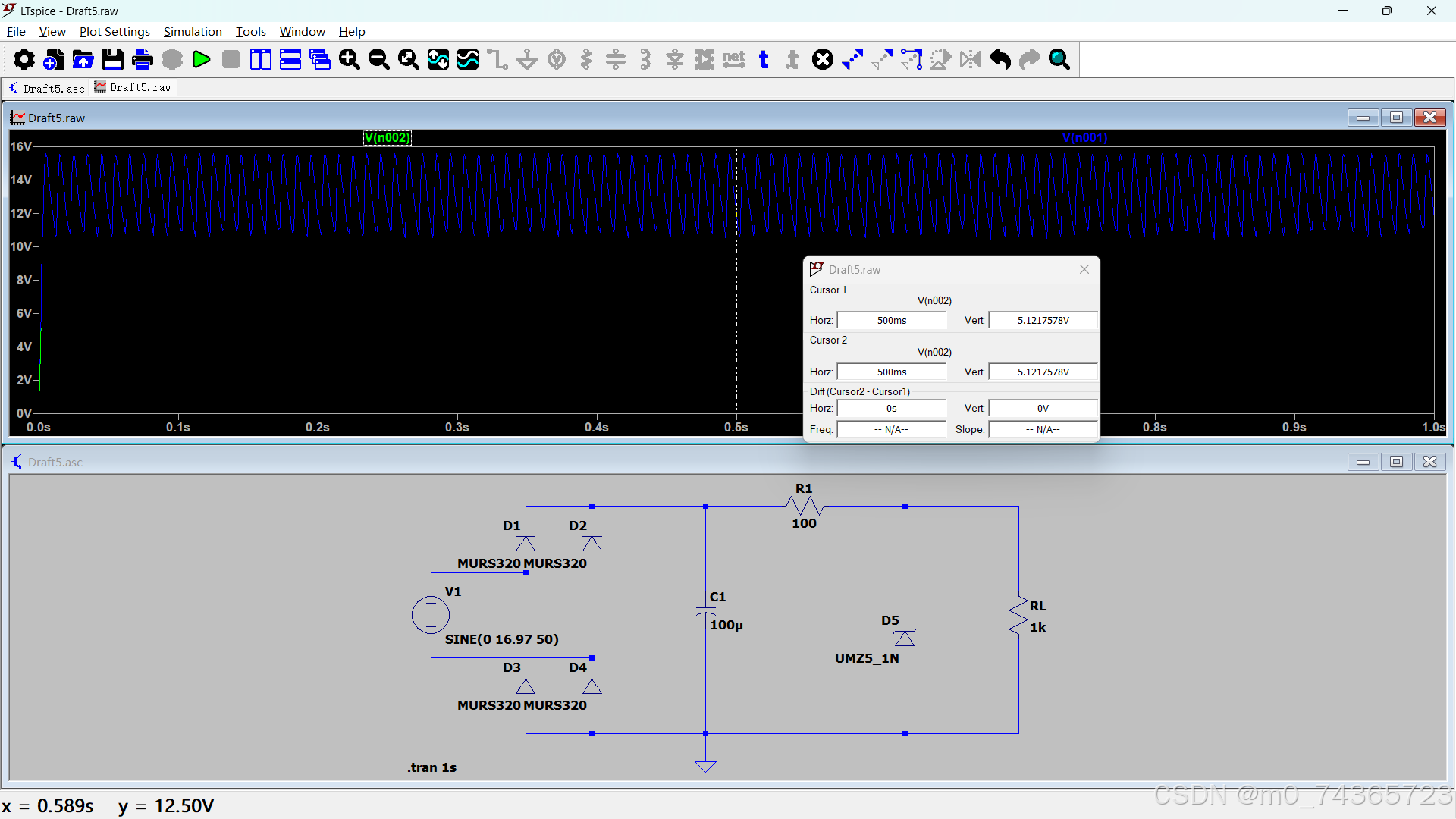

仿真效果如下：

输出电压基本维持在5.1V，但采用单电容滤波效果不是很好，因此对电路进行优化。

• 电路优化

1. 滤波部分通过加大电容的容量，同时从单电容滤波改为RCΠ型滤波的方法，增强滤波效果。
2. 稳压部分增加一个三极管、一个放大器，引入深度电压负反馈使输出电压稳定，并且，实现通过改变反馈网络参数使输出电压可调。

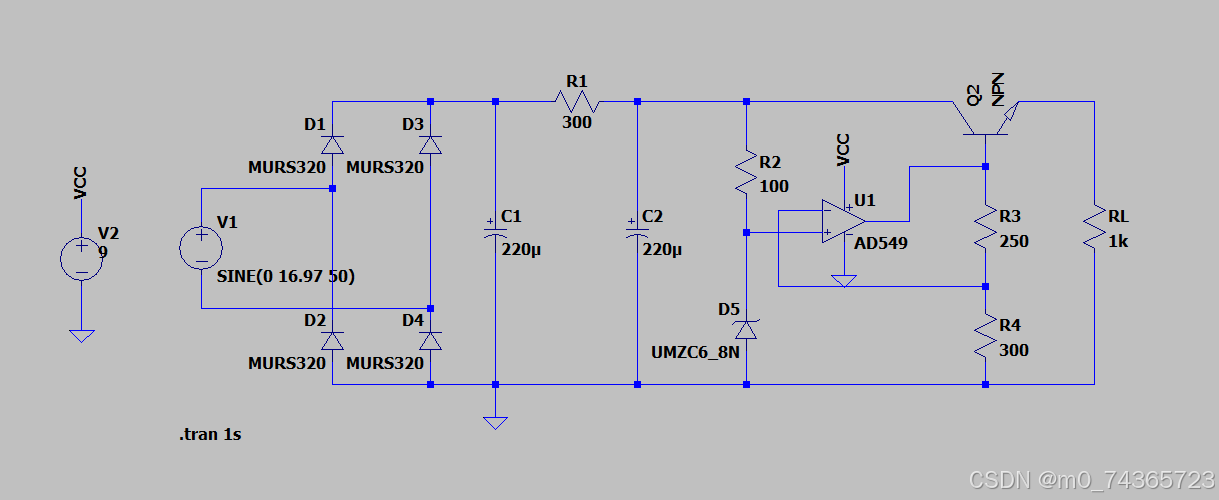

优化过后电路图如下：

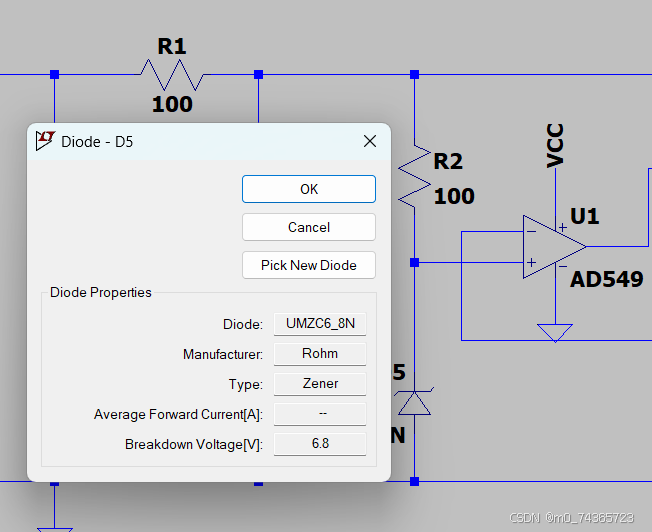

稳压部分采用Ltspice自带的AD549放大器，并将稳压管改用为UMZC6_8N型号，击穿电压为6.8V。

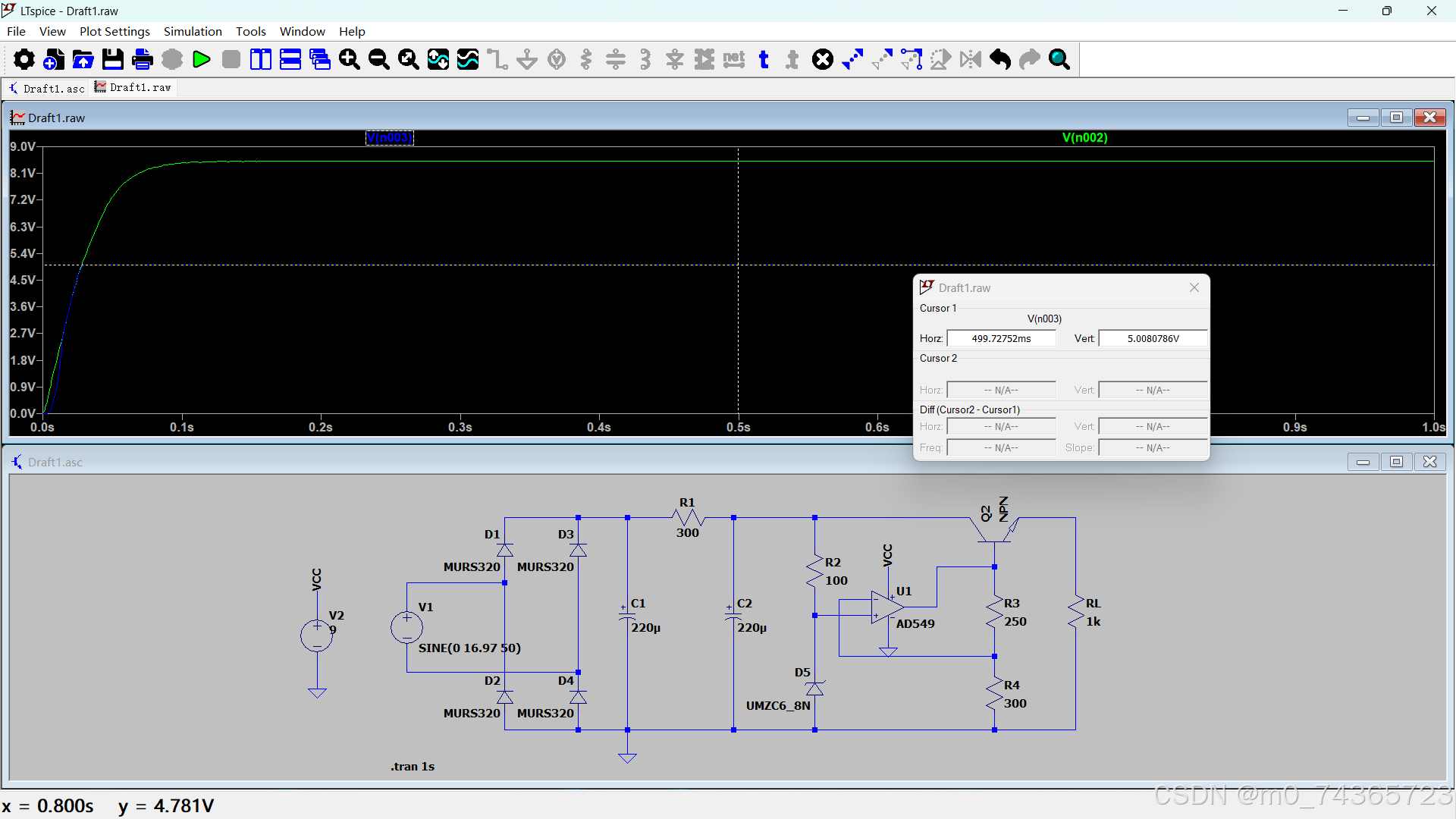

优化后，仿真效果如下：

该电路的输出电压稳定保持在5V，且采用RCΠ型滤波效果良好，但弊端在于R1会产生较大的压降和电容充电时间增长。
