文章如有错误,欢迎大家指出,谢谢
最近想做偏向消费电子的产品,其中最主要的就是充电。对于充电,如何才能满足用户的使用需求( 在电池充电时使用电源供电,没有电源时使用电池供电),是我要解决的。
我选择到了TP4056,无他,第一次听到这玩意是去年在帮朋友焊接一款开源作品,价格比较实惠方便折腾,于是本次便派上了用场。TP4056支持最大1A的充电电流,发热比较明显,支持恒流充电和涓流充电两种模式,进入涓流充电时体感没有发热。下面是芯片的主要参数(摘自嘉立创)
可以看到TP4056就是为了单节18650电池而生的,SOP8的封装非常好焊接,手残党狂喜。内部采用防倒冲电路,无需使用二极管隔离。

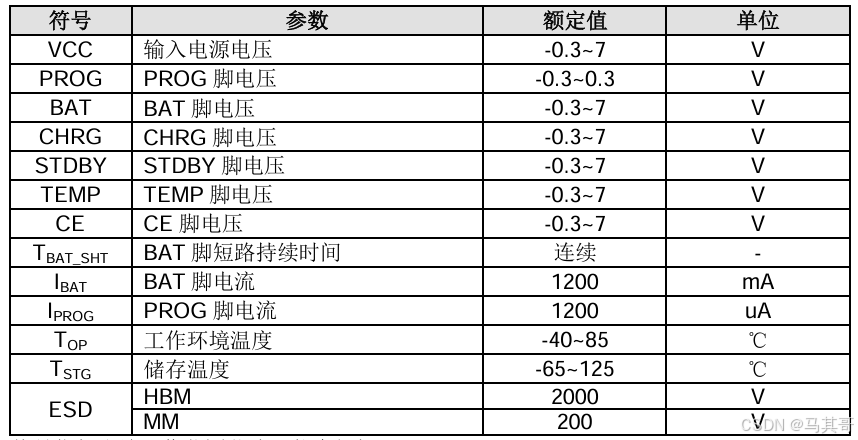

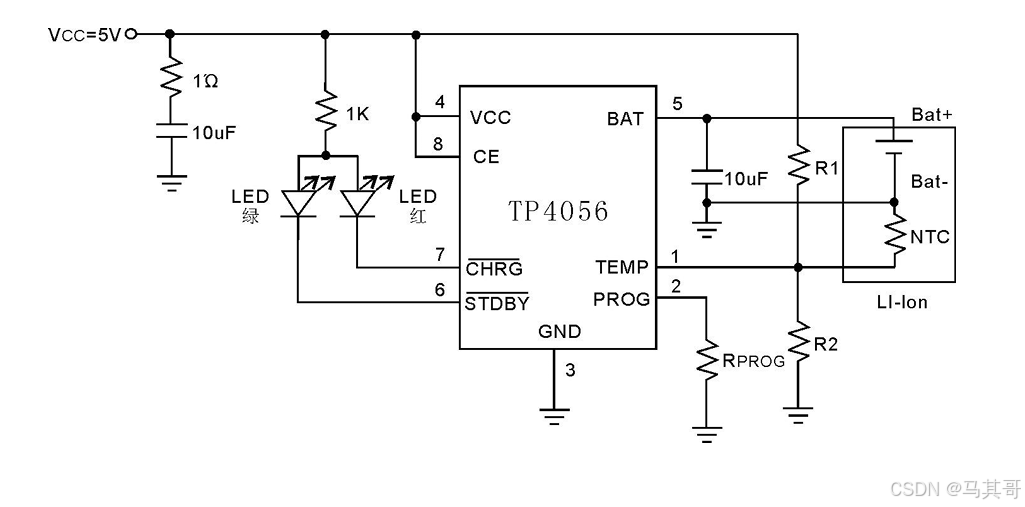

这是芯片手册上的推荐电路,和极限参数

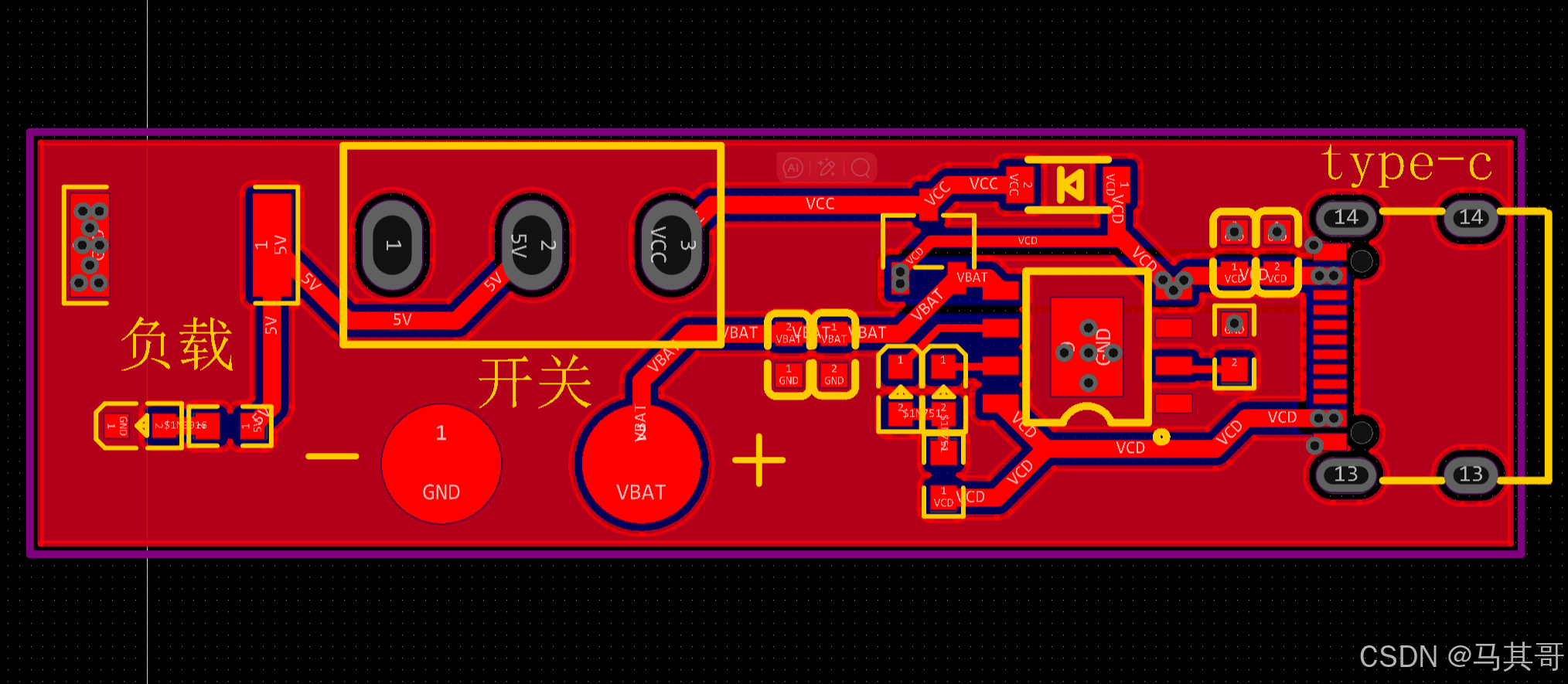

在手册的基础上,我做了一些简化和优化:
其中VCD是type-c的5V供电,VCC是系统的总供电,VBAT接电池。我借鉴了手机的充电原理,因为锂电池放电的过程是通过阴阳极电子和锂离子的转移,所以不能边充电边放电。于是我们采用了一颗PMOS巧妙地解决了这个问题。
首先看VBAT那里:AO3415是一个PMOS管(VGS(th)=-0.57v),VCD没供电时,PMOS导通,VBAT和VCC连接在一起,即用type-c给负载供电。当VCC=5V时,VCD-VCC>0V,即VCD-VCC>VGS(th),PMOS截止,使用电池给负载供电。
至于为什么要用一个二极管把VCD和VCC连接在一块,一个是通过二极管的降压,获得了和电池满电时差不多的电压,充电使用不会很突兀,另一个是刚说了锂电池不能边充边用,你在使用电池供电时的VCC总不能直接和VCD短接,给充电芯片供电吧。
剩下的手册都写了,包括两个LED的逻辑,PROG接的电阻和充电电流的关系,PROG在不同充电模式时的电压对应关系,这里附上手册链接
