一、实验目的

1. 掌握小信号调谐放大器的基本工作原理；

2. 掌握谐振放大器电压增益、通频带及选择性的定义、测试及计算；

3. 了解高频小信号放大器动态范围的测试方法；

4. 熟练掌握multisim软件的使用方法，并能够通过仿真了解到电路的一些特性以及各电路元件的作用。

5. 了解双调谐谐振放大器的电压增益、通频带及选择性。

二、实验内容

（一）单调谐放大器

小信号谐振放大器是通信机接收端的前端电路，主要用于高频小信号或微弱信号的线性放大。其实验单元电路如图1-1所示。该电路由晶体管 $Q_{_{1}}$ 、选频回路 $T_{1}$ 二部分组成。它不仅对高频小信号进行放大，而且还有一定的选频作用。本实验中输入信号的频率 $f_{s}$ ＝465kHz。基极偏置电阻 $R_{1}$ 、 $R_{5}$ 和射极电阻 $R_{3}$ 决定晶体管的静态工作点。
表征高频小信号调谐放大器的主要性能指标有谐振频率 $f_{0}$ ，谐振电压放大倍数 $A_{V0}$ ，放大器的通频带BW及选择性（通常用矩形系数 $K_{r0.1}$ 来表示）等。

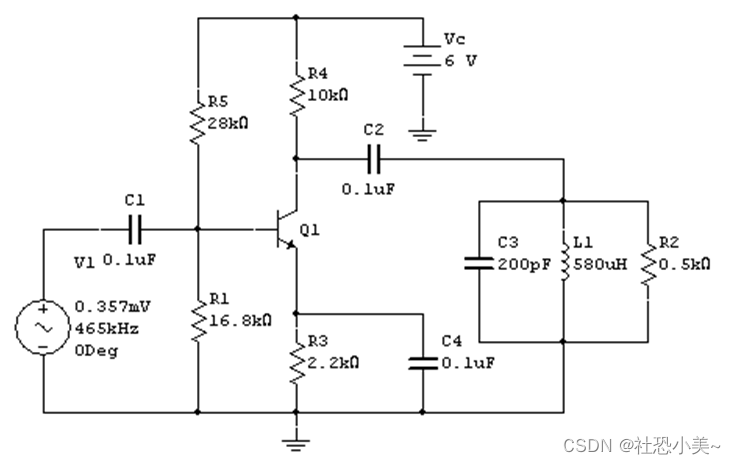

图1-1 单调谐小信号放大电路

放大器各项性能指标及测量方法如下：

1、谐振频率

放大器的调谐回路谐振时所对应的频率 $f_{0}$ 称为放大器的谐振频率，对于图1-1所示电路（也是以下各项指标所对应电路）， $f_{0}$ 的表达式为

$f_{0}=\frac{1}{2\pi \sqrt{LC}}$

式中，L为调谐回路电感线圈的电感量；C为调谐回路的总电容 ;

2、电压放大倍数

放大器的谐振回路谐振时，所对应的电压放大倍数 $A_{V0}$ 称为调谐放大器的电压放大倍数。 $A_{V0}$ 的表达式为

$A_{V0}=-\frac{V_{0}}{V_{I}}$

$A_{V0}$ 的测量方法是：在谐振回路已处于谐振状态时，用高频电压表测量图1-1中输出信号 $V_{_{0}}$ 及输入信号 $V_{i}$ 的大小，则电压放大倍数 $A_{V0}$ 由下式计算：

$A_{VO}=V_{0}/V_{i}$ 或 $A_{V0}=20 lg (V_{0}/V_{i})$

3、通频带

由于谐振回路的选频作用，当工作频率偏离谐振频率时，放大器的电压放大倍数下降，习惯上称电压放大倍数 $A_{V}$ 下降到谐振电压放大倍数 $A_{V0}$ 的0.707倍时所对应的频率偏移称为放大器的通频带BW，其表达式为

$BW=2\bigtriangleup f_{0.7} = f_{0}/Q_{L}$

式中， $Q_{L}$ 为谐振回路的有载品质因数。

通频带BW的测量方法：是通过测量放大器的谐振曲线来求通频带。测量方法可以是扫频法，也可以是逐点法。逐点法的测量步骤是：先调谐放大器的谐振回路使其谐振，记下此时的谐振频率 $f_{0}$ 及电压放大倍数 $A_{V0}$ 然后改变高频信号发生器的频率（保持其输出电压 $V_{S}$ 不变），并测出对应的电压放大倍数 $A_{V0}$ 。由于回路失谐后电压放大倍数下降，所以放大器的谐振曲线如图1-2所示。

可得： $BW=f_{H}-f_{L}=2\bigtriangleup f_{0.7}$

图1-2 谐振曲线

三、实验器材（设备、元器件）

（一）计算机 1 台（CPU要求Pentium 1.8GHz以上，推荐内存应为1GB以上，显示器分辨率为1280×1024(或1024×768)模式）

（二）Multisim 14软件

四、实验步骤

（一）单调谐放大器

1、据电路中选频网络参数值，计算该电路的谐振频率 $f_{p}$ ；

2、测量电压计算电压增益 $A_{V0}$

在调谐放大器对输入信号已经谐振的情况下，分别观测输入和输出信号的幅度大小，计算计算电压增益 $A_{V0}$ 。

3、利用软件中的波特图仪观察通频带。

4、改变信号源的频率（信号源幅值不变），通过示波器或者万用表测量输出电压的有效值，计算出输出电压的振幅值，完成下列表，并汇出 $f\sim A_{V}$ 相应的图，根据图粗略计算出通频带。

5、在电路的输入端加入谐振频率的2、4、6次谐波，通过示波器观察图形，体会该电路的选频作用。

六、实验数据及结果分析

1、根据电路中选频网络参数值，计算该电路的谐振频率 $f_{p}$ ；

$wp=1/(L_{1}\ast L_{C})$ ^ 2 = 2936KHz $f_{p}=wp /(2\ast \pi )=467KHz$

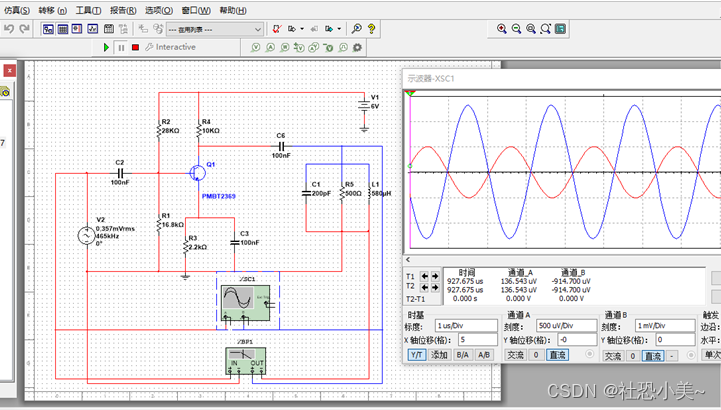

2.通过仿真，观察示波器的输入输出波形，计算电压增益 $A_{V0}$ ，下图中红色为输入波形，蓝色为输出波形。

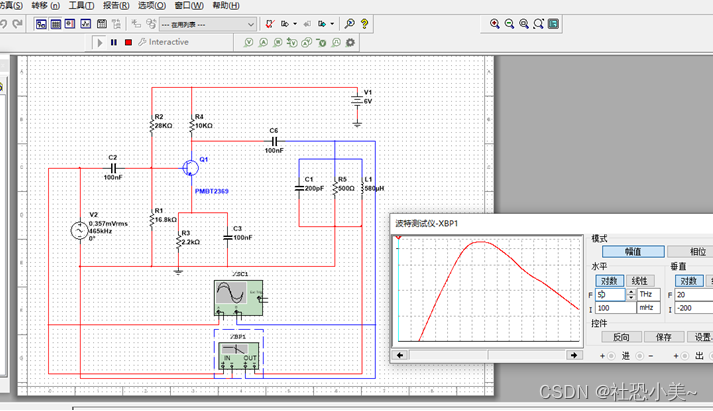

3.利用软件中的波特图仪观察通频带。

4.改变信号源的频率（信号源幅值不变），通过示波器或者万用表测量输出电压的有效值，计算出输出电压的振幅值，完成下列表，并汇出f~Av相应的图，根据图粗略计算出通频带。

f0(KHz)	65	75	165	265	365	465	1065	1665	2265	2865	3465	4065
U0 (mv)	2.637	1.647	2.358	2.569	2.624	2.643	2.505	2.253	2.118	1.88	1.676	1.493
AV	3.231	3.927	4.689	5.117	5.22	5.275	4.98	4.515	4.287	3.752	3.338	2.974

电压的振幅值 $A_{VO}=V_{0}/V_{i}$ 或 $A_{V0}=20 lg (V_{0}/V_{i}) dB$

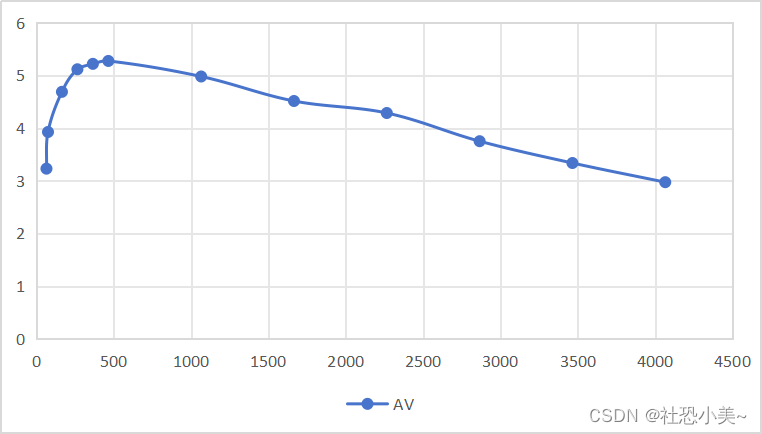

$f\sim A_{V}$ 相应的图如下，

根据图粗略计算出通频带 $BW=2\bigtriangleup f_{0.7} =4.861MHz$

5、在电路的输入端加入谐振频率的 2、4、6 次谐波，通过示波器观察图形，体会该电路的选频作用。

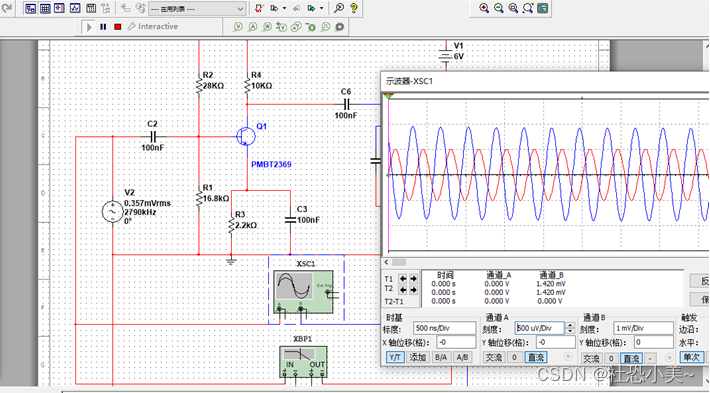

（1）谐振频率的 2 时;

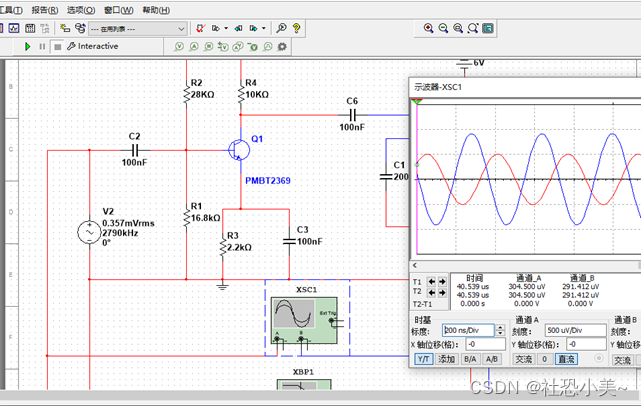

（2）谐振频率的 4 时;

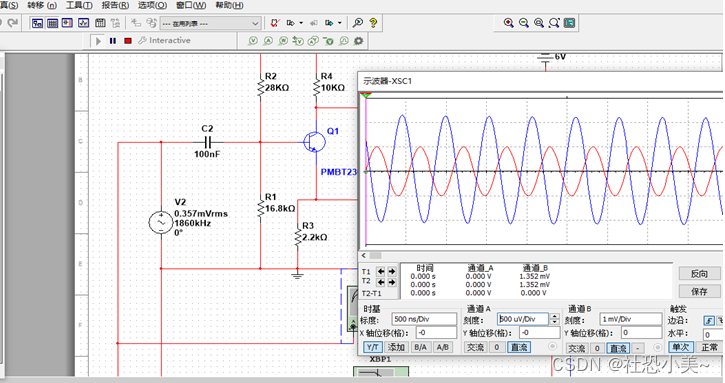

（3）谐振频率的 6 时;

6.放大器在回路将有最大增益，若偏离谐振频率，输出增益减小。
