高频通信电子线路—经典七管半导体超外差式调幅(AM)收音机(恒兴HX-6B)电路深度剖析介绍(下)

经典七管半导体超外差式调幅(AM)收音机(恒兴HX-6B)电路深度剖析介绍(下)

收音机虽然已经渐渐淡出人们的生活，但是其典型的电路常常会被作为高频通信电子线路、无线电通信或电磁场与电磁波等课程的案例来讲解，毕竟其电路知识能够涵盖无线电通信接收机的所有基本知识，可谓麻雀虽小五脏俱全。

高频通信电子线路课程案例讲解——经典七管半导体超外差式调幅收音机(恒兴HX-6B)电路深度剖析介绍(附演示汇报文稿和分析报告)，共分为上下两篇文章，本文为第二篇，下篇。

下篇主要以图文并茂的形式，结合电路原理图，精确到每个元器件，对经典七管半导体超外差式调幅收音机(恒兴HX-6B)电路进行深度剖析介绍及总结。

在上篇文章中已经介绍了一些关于无线电广播和收音机总体电路框架，建议还没有阅读过的读者先去阅读上篇，链接地址如下：
https://blog.csdn.net/meenr/article/details/124082963

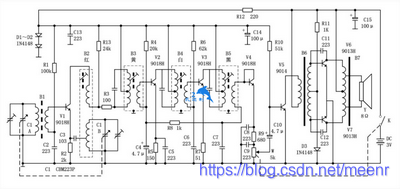

整体电路原理图

为承续上篇内容，本篇延续使用上篇章节序号。

图2.1

3 各功能单元电路

3.1 输入与变频电路

该部分电路的任务是将接收到的各个频率的高频信号转变为一个固定的中频频率（即我国收音机中频标准465kHz）信号输送到中放级放大。它涉及到两个回路一个是接收谐振回路，另一个是本机振荡回路。

3.1.1 输入电路

磁棒：作接收天线，具有聚集无线电波的作用，并在变压器B1的初级产生感应电动势；同时也是变压器B1的铁芯。

串联谐振电路：由变压器B1的初级即调谐线圈与调谐电容C1A组成串联谐振电路，当感应电动势的频率与谐振频率相同时，回路中电流最大，变压器B1的初级两端的电压最大，起到选频的作用。

变压器B1：将接收信号耦合到变频级的输入端。
接收调谐回路，由磁棒天线线圈L1和可变电容器C1A串联而构成。接收调谐回路选择电感耦合形式（磁棒线圈B1），当接收回路与天线接收到的空中电台的频率信号发生串联谐振时，回路中的电流最大，此信号作为输入信号能通过输入线圈L2耦合到变频级进行处理，而未发生谐振的电台信号被抑制而进不了收音机。所以接收回路又称为选台电路。

总结接收回路的任务是：
（1）通过天线收集电磁波，使之变为高频电流；
（2）选择信号。在众多的信号中，只有载波频率与输入调谐回路相同的信号才能进入收音机。

3.1.2 变频器电路

变频器由本机振荡器和混频器构成。主要完成将本机振荡信号与调幅信号进行频率变换，经选频网络选出固定频率为465kHz的中频信号。

本机振荡回路，由可变电容器C1B与变压器B2线圈L3并联构成。本机振荡回路选择变压器耦合振荡形式（B2），L3与L4互耦，其产生的本机振荡信号通过电容C3耦合到混频管V1的发射极。

由于双连可变电容器（C1A、C1B）可同轴同步调谐输入回路和本机振荡回路的频率，因而可使二者的频率差（465kHz）保持不变。

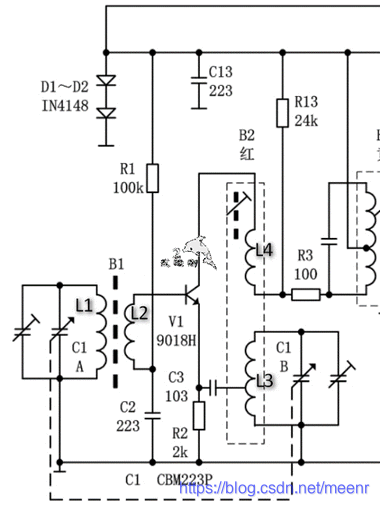

图3.1 输入与混频电路

本机振荡信号频率为：f0 ，调幅信号（电台广播信号）频率为：fs ，中频频率为：f中频 ，以上三种频率之间的关系：
（公式3.1）
谐振频率计算公式为：
（公式3.2）
又只有当接收谐振回路的谐振频率与所要听电台频率相同时才会被选择进入收音机作为输入信号，此时：
（公式3.3）
由式3.1、式3.2和式3.3可得本机振动频率为：
（公式3.4）
例如重庆地区的中国之声频道的频率为AM981，即f=f_s=981kHz,此时的本机振荡频率 f_0=f_s+465kHz=1446kHz。同时，若L是已知的，那么根据式3.2可以计算出此时的可变电容器C1A和C1B的值来。同样若测出可变电容器的值，L也是可以通过计算得出。

从输入回路送来的调幅信号和本机振荡器产生的等幅信号一起送到变频级，经过变频级产生一个新的频率，这一新的频率恰好是本振信号频率和输入信号频率的差值，称为差频。

变频级电路的本振和混频由三极管V1担任。由于三极管的放大作用和非线性特性，所以可获得频率变换作用。从3.1图中可以看出：这是一个振荡电压由发射极注入、信号由基极注入的变频级。

3.2 中频放大器电路

中频放大器采用的是两级单调谐中频放大，完成对中频信号的放大作用。电路调谐频率为465kHz，具有增益高，选择性好，易制作的特点。变频级输出的中频调幅波信号由V1次级送到V2的基极进行放大，放大后的中频信号再送到V3的基极，由V3次级输出被放大的信号。三个中频变压器都应准确调在465kHz。

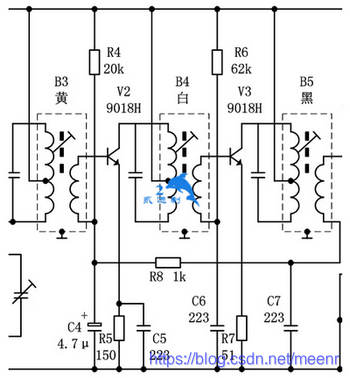

图3.2 中频放大电路

3.3 检波器与AGC电路

3.3.1 检波器电路

检波器完成振幅解调功能，此电路中是三极管当作二极管使用。从中频调幅波中取出音频调制信号，信号频率为fc。检波级在超外差式收音机中，虽然经过变频级把高频信号变成了中频信号，但是中频信号仍然是调幅信号。检波输出的音频信号经R7、C13滤波得到的直流成分作为自动增益（AGC）电压。馈入第一中放管V2基极，以达到自动稳定中放增益的目的。
设计检波器时的原件参数选择条件：
（1） （公式3.5）
（2） （公式3.6）
（3） （公式3.7）
（4） （公式3.8）
（5） （公式3.9）

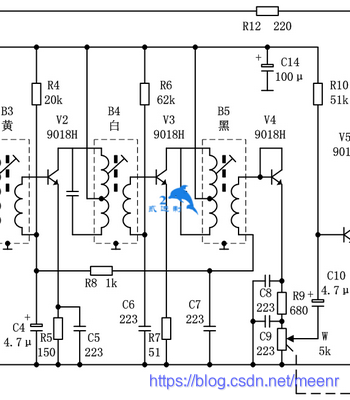

图3.3 检波与AGC电路

3.3.2 AGC电路

AGC表示自动增益控制电路，其作用是通过反馈，保持输出增益的平衡，从检波器输出信号中取出直流分量控制中频放大器的增益，提高整机的稳定性。在图3.4中则是检波后的直流信号通过R8反馈到一中放基极。

图3.4 AGC电路

另外根据其他查找的资料文献描述，在图2.1所示的电原理图中还隐藏着一个二次AGC电路，由一个较大的电阻R13和一个较小的电阻R3构成。有的文献还将R13替换成二极管2AP9。

3.4 低放和功放输出电路

低频放大器完成对音频信号的放大，以驱动功率放大器正常工作。V5为音频前置放大器。

功率放大器的作用是对音频信号进行功率放大，推动扬声器还原声音。用输出变压器的次级把音频信号正负半周合起来推动扬声器发声。

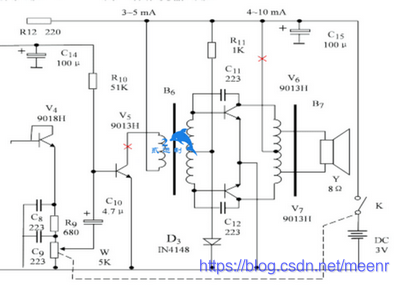

图3.5 低级放大及功率放大输出电路

4 总结

4.1 元器件参数及功能

4.1.1 元器件功能

分析完主要电路，理清通路，接着对原件功能分析。完成描述，并标注在图4.1中。七个三极管、天线线圈和六个变压器功能作用不再赘述，下面介绍其他原件：
（1）基极偏置电阻：R1、R4、R6、R10；
（2）见2贰进制
（3）见2贰进制
（4）见2贰进制
（5）见2贰进制
（6）见2贰进制
（7）见2贰进制
（8）见2贰进制
（9）电位器W作音量调节；
（10）见2贰进制
（11）见2贰进制

4.1.2 部分元器件参数范围

（1）三极管选择
①混频管：见2贰进制
②中放管和检波管：见2贰进制
③低放管和功放管：见2贰进制
（2）二极管选择
稳压二极管：见2贰进制
（3）差容双联薄膜介质可变电容器
变容器型号为：CBM223P，主要参数见表4.1。
见2贰进制

4.2 HX108-2电原理图划分标注

每个功能电路和原件分析完，对完整电路进行标注，如图4.1所示。

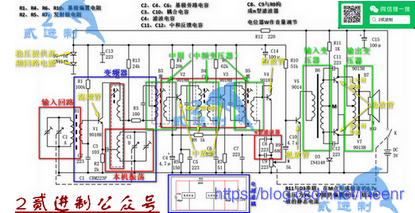

图4.1 HX108-2电原理分析标注

通过电源退耦回路对该型收音机的电原理图进行划分得到如图4.2所示的电原理图。

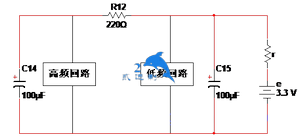

4.2 电源退耦回路

在图4.1所示的HX108-2电原理图中，将R12、C14和V4连成直线，将HX108-2的电原理图分为左右两个部分，左半部分是较高频的调幅信号回路，右半部分是较低频音频信号回路。D1、D2稳压二极管为高频回路提供1.4V的电源电压，而低频回路电源则是3V电池的电压。
HX108-2七管半导体超外差式中波调幅收音机，是一个典型的无线电通信系统中的接收机。通过对该型收音机电原理图的各个子功能电路剖析，对整个无线电通信系统的接收机原理有了跟深层次的认识。

4.3 社会效益

晶体管就是用半导体材料制成的，这类材料最常见的便是锗和硅两种）。1947年12月23日，第一块晶体管在美国贝尔实验室诞生，这是20世纪的一项重大发明，是微电子革命的先声，从此人类步入了飞速发展的电子时代。

下篇完

`
