试着制造一台计算机吧

 首先要搜集制作微型计算机系统最基础的三个元件：处理器、内存、I/O设备。

处理器：这里采用z80cpu，这是一个古老的8位的微处理器，这意味着它的数据总线宽度为8位，每个时钟周期内，它可以处理8位的数据。由Zilog公司设计并于1976年推出。它在那个时期非常流行，被广泛应用于许多家用电子产品和计算机系统，包括早期的个人电脑、游戏机和嵌入式系统。

以下是关于Z80 CPU的一些基本特点和解释：

1.位数： Z80是一款8位微处理器，这意味着它的数据总线宽度为8位。每个时钟周期内，它可以处理8位的数据

2.寄存器： Z80包含一组寄存器，其中包括通用寄存器、累加器、标志寄存器、堆栈指针寄存器和程序计数器。这些寄存器用于存储和操作数据，以及控制程序的执行。

3.指令集： Z80的指令集非常丰富，具有多种数据处理、逻辑操作和控制流指令。这使得Z80能够执行各种任务，从简单的算术运算到复杂的控制流程。

4.时钟周期： Z80 CPU的时钟周期较慢，通常在数十纳秒或更长的时间范围内。这在一些应用中可能导致性能较低，但在早期的系统中仍然足够。

5.地址总线： Z80具有16位地址总线，允许它寻址最多64KB的内存。这对于当时的应用来说是足够的。

6.架构： Z80采用冯·诺依曼体系结构，其中程序和数据存储在同一内存空间中。

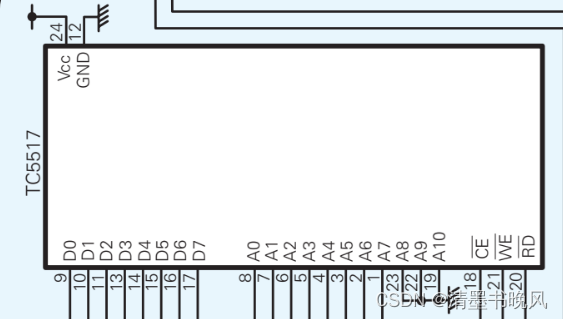

 内存：使用TC5517 作为内存，可以存储 2KB的数据

以下是关于TC5517 DRAM的一些基本介绍：

类型： 作为动态存储器，TC5517需要定期刷新以维持存储的数据。相较于静态存储器（如SRAM），动态存储器通常更经济，但需要更多的管理和控制。

容量：TC5517是一款2K x 8位的DRAM，总容量为2千字节。每个字节包含8位数据。这样的容量对于早期的个人电脑、嵌入式系统和其他低容量需求的应用来说是相当适用的。

兼容性： TC5517通常与8位微处理器一起使用，如Z80 CPU。这样的微处理器在20世纪70年代和80年代广泛应用于个人电脑、嵌入式系统和其他电子设备。

数据传输速度： 具体的数据传输速度由其刷新频率、存取时间和周期时间等参数决定。在古老的系统中，时钟速度相对较慢，因此TC5517的性能要与系统整体的时钟速度相匹配。

 I/O设备：使用Z80 PIO 作为 本系统的I/O设备，PIO即Parallel I/O，可以在微型计算机和外部设备之间并行地输入输出 8 比特的数据

以下是关于Z80 PIO的一些基本介绍：

双通道： Z80 PIO有两个独立的I/O通道，每个通道都有自己的寄存器集合。这使得它能够同时处理多个输入和输出任务。

工作模式： Z80 PIO可以配置为不同的工作模式，包括输入模式、输出模式、双向模式和控制模式。在每个模式下，它具有不同的功能，允许程序员根据应用的需要进行设置。

中断功能： Z80 PIO支持中断功能，可以通过中断请求引脚（IRQ）向Z80 CPU发出中断信号，以通知CPU发生了特定的I/O事件。

时序控制： Z80 PIO具有时序控制功能，可以配置数据传输的时钟和同步信号，以适应外部设备的时序需求。

寄存器： Z80 PIO包含一系列寄存器，包括控制寄存器、状态寄存器和数据寄存器。这些寄存器用于配置PIO的工作模式、监视I/O状态和传输数据。

 除了处理器、内存、I/O设备这三个最基本的元件，还需要一些辅助的元件

时钟发生器：时钟发生器的主要作用是生成稳定的时钟信号，以提供给CPU和其他系统组件。这个时钟信号用于同步各个组件的操作，确保它们按照正确的顺序和速率执行指令和数据传输。时钟信号的频率表示每秒钟产生的脉冲数量。通常以赫兹（Hz）为单位，例如1兆赫兹（1MHz）表示每秒发生1百万次脉冲。时钟频率越高，CPU和系统的处理能力通常越强大。

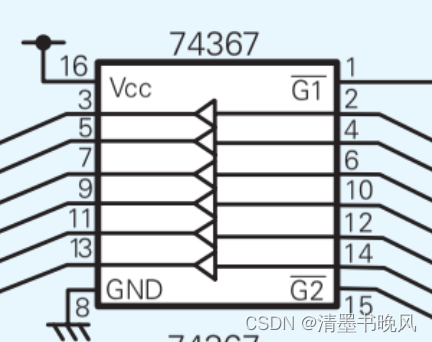

74367：74367是一款三态（Tri-State）八位缓冲器，该芯片允许将输入信号缓冲并通过启用/禁用信号来控制输出的驱动能力，即~G1引脚和~G2引脚同时为0是启用信号，反之，禁用信号

7404：7404是一款六反相器（Hex Inverter）芯片，片包含六个独立的反相器门，每个反相器都执行逻辑非运算

8个键位的指拨开关

8个LED，用于输出程序执行结果

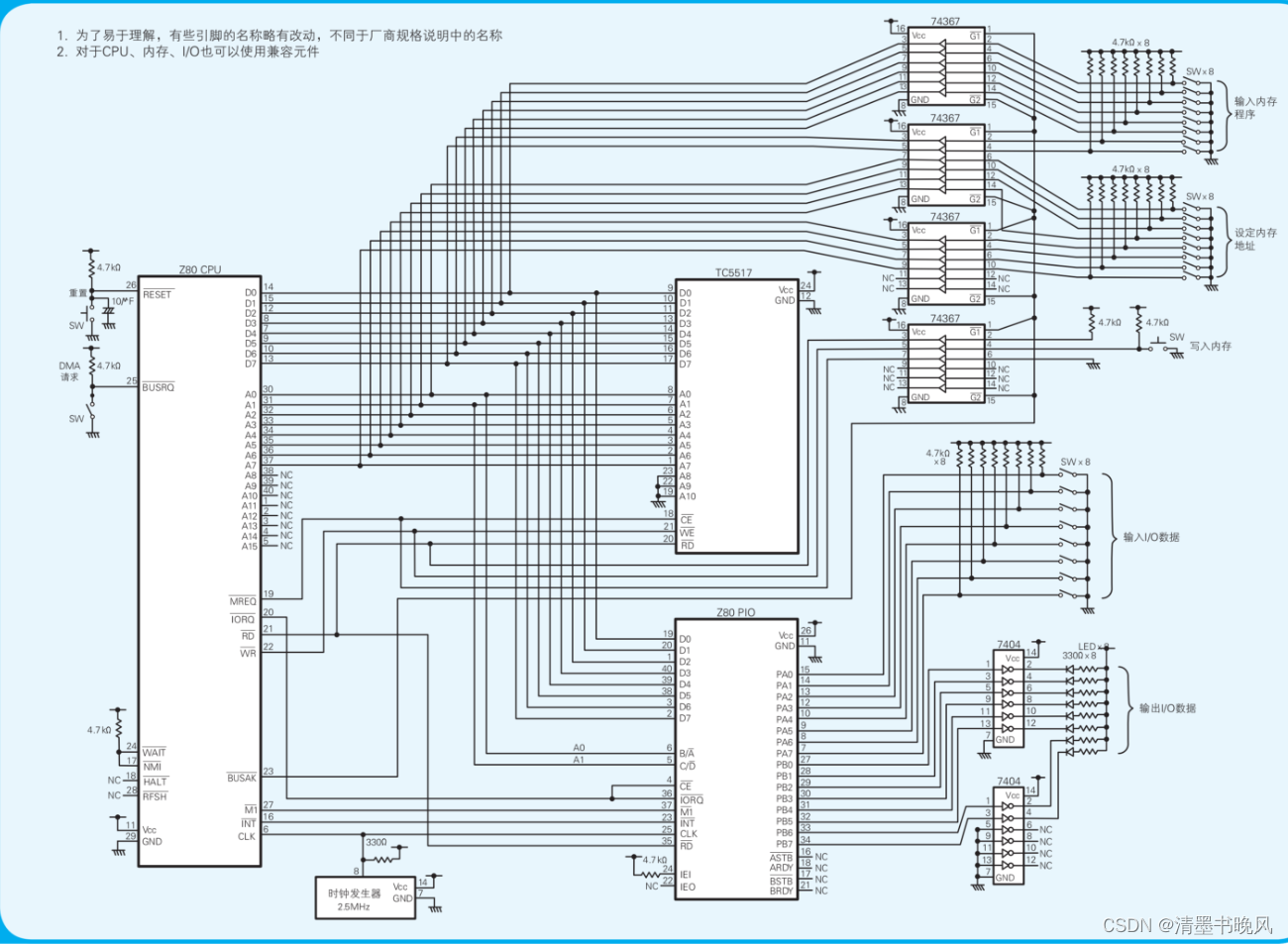

组件介绍完了，接下来就开始组装微型计算机吧

连接电源

        先连接接电源，IC需要连接电源才能工作，Z80 CPU、 时钟发生器、TC5517 和 Z80 PIO 上都分别带有 Vcc 引脚和 GND 引脚，Vcc 和 GND 这一对儿引脚用于为 IC 供电，将Vcc接电源，GND接地，这里表示接电源，表示接地。

 连接数据总线和地址总线

         为了cpu、内存和I/O之间传输数据，需要连接数据总线，z80cpu上有D0~D7（D即Data，D0为低位，D7为高位），与TC5517对应的引脚相连，但是数据传输到哪里，从哪里传输，这个问题就需要地址来解决，z80cpu的地址总线共16个,A0-A15(A即Address)，代表了该cpu可以寻址65535个数据存取单元，TC5517上也有地址总线（A0~A10)，但是由于用于设定内存地址的指拨开关只有8个，所以只使用（A0~A7），与cpu上的对应的引脚相连。

 连接I/O

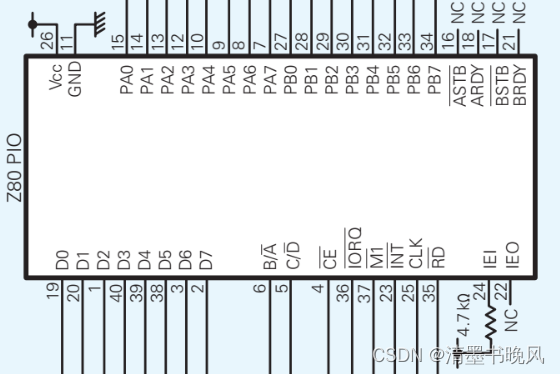

        应为I/O上也有数据总线，所以将PIO上的D0~D7也与cpu对应的引脚相连，PIO中指定地址的方式和Tc5517不同，PIO中有B/~A（输入1即选中B，0即选中A）和C/~D引脚，C即Control(控制模式)，D即Data(数据模式)，分别与cpu的A0-A1相连，通过A0、A1的信号就可以选择I/O的寄存器，（选中AC即端口 A 控制寄存器、AD即端口 A 数据寄存器、BC即端口 B 控制寄存器、BD即端口B数据寄存器），对于未使用的引脚就什么都不连接，在电路图中可以用代号 NC（ No Connection， 未连接） 表示引脚标识

 连接时钟信号

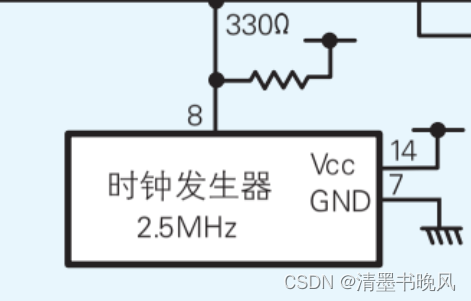

         Z80 CPU 和 Z80 PIO 的运转离不开时钟信号。 为了传输时钟信号， 就需要把时钟发生器的8 号引脚和 Z80 CPU 的 CLK（ CLK 即 Clock， 时钟） 引脚、 Z80 PIO 的 CLK 引脚分别连接起来

 连接用于区分读写对象是内存还是 I/O 的引脚

        因为cpu、内存、PIO的数据总线有连接，所以cpu就无法区分是传输数据的对象是内存还是IO，而cpu上的~MREQ（即 Memory Request， 内存请求）和~IORQ（即 I/O Request， I/O 请求）引脚可以解决这个问题，~EREQ与TC5517的~CE（即 Chip Enable， 选通芯片，引脚设成0， 则TC5517在电路中被激活，若设成1则从电路中隔离）引脚相连，当cpu和内存传输数据时CPU的~MREQ引脚值置为0，cpu就可以和内存之间传输数据。同样，~IORQ与PIO上的~IORQ和~CE相连（之所以使用两个引脚是因为这样更适合使用了多个 I/O 的情况）。

        对于内存和 I/O ， 还必须要分清 CPU 是要输入数据还是输出数据。 为此就要用cpu 的~RD引脚（ 即 Read，表示输入，为0时执行输入操作） 和~WR引脚（ 即 Write， 表示输出， 为 0 时执行输出操作）了，对于PIO只有~RD引脚，也可以区分读还是写，输入0表示读数据，输入1表示写数据。

连接剩余的控制引脚

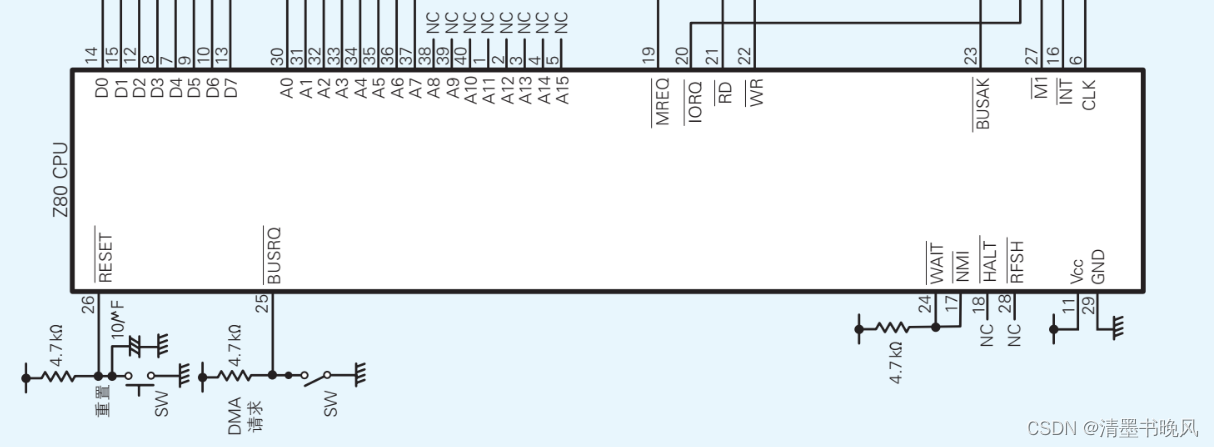

         CPU、 内存、 I/O 中不但有地址总线引脚、 数据总线引脚， 还有其他引脚， 通常把这些引脚统称为“控制引脚”。首先把 Z80 CPU 的 M1 引脚（ 即 Machine Cycle 1， 机器周期 1） 和INT 引脚（ 即 Interrupt， 中断）与 Z80 PIO 上对应的的引脚连接。 M1 是用于同步的引脚， INT 引脚是用于从 Z80 PIO 向 Z80 CPU发出中断请求的引脚。 中断处理就是指计算机使程序的流程突然跳转到程序中的特定地方。

        一旦把 Z80 CPU 的 RESET 引脚（ 即 Reset， 重置） 上的值先设成 0再还原成 1，CPU 就会被重置， 重新从内存 0 号地址上的指令开始顺序往下执行。
        使用快动开关可以使 Z80 CPU 的 ~BUSRQ 引脚（ 即 Bus Request，总线请求） 上的值在 0 和 1 之间切换。 若将 ~BUSRQ 引脚的值设为 0，则 Z80 CPU 从电路中隔离。 当处于这种隔离状态时， 就可以不通过CPU， 手动地向内存写入程序了。 像这样不经过 CPU 而直接从外部设备读写内存的行为叫作 DMA（ Direct Memory Access， 直接存储器访问），当z80cpu从电路中隔离后，~BUSAK引脚的值会变成0，至于~BUSAK引脚的作用会在下一步骤中讲到

连接外部设备，通过 DMA 输入程序

        将cpu的~BUSAK引脚和74367的~G1、~G2引脚相连，将控制输入内存程序和设定内存地址的八位指拨开关分别通过74367连接到TC5517的D0~D7、A0~A7引脚，为了可以输入0或1，需要将每个开关上拉（上拉即通过加入电阻把元件的引脚和电源连接起来），将控制写入内存的按键开关连接到~WE引脚上，因为要写入数据，所以也要把cpu的~RD引脚上拉，~CE引脚接地。

        74367叫作“三态总线缓冲器”，作用是只有~G1和~G2引脚同时为0，电信号才能通过，否则将与电路隔离，所以~BUSAK引脚就可以真正控制DAM操作了。

 连接用于输入输出的外部设备

        用于输入数据的指拨开关， 要连接到 Z80 PIO 的 PA0～PA7 引脚上（连接时没有使用 74367 是为了在程序运行中可以通过 Z80 PIO 从指拨开关获得输入的数据）。

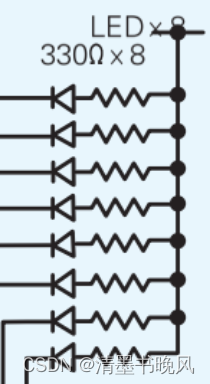

        LED 要通过 7404 连接到 Z80 PIO 的 PB0～PB7 引脚上，7404中三角加圆圈代表的是反相器，即可以将0编程1,1变成0，而且因为lED右侧接电源，所以左侧为0则亮，左侧为+5v则灭。

        当然，因为74367和7404也是IC,需要接入电源，Vcc接+5v电源，GNB接地。

 到此为止，一个微型计算机就制作成功了。

每日一言：你既无青春也无老年，而只像饭后的一场睡眠，把两者梦见

读矢泽久雄老师的书《计算机是怎么跑起来的》，写以巩固
