一、学习目标

1、学习单总线温度传感器DB18B20的原理和通信时序；

2、使用51单片机的一个 IO 口模拟单总线时序与温度传感器DS18B20通信，将检测的环境温度读取出来。

二、单总线温度传感器DS18B20

2.1 单总线

单总线只有一条数据输入/输出线DQ，总线上所有器件都挂在DQ上，电源也通过这条信号线供给。

单总线系统中配置的各种器件，由DALLAS公司提供的专用芯片实现。每个芯片都有64位ROM，厂家对每一芯片都用激光烧写编码，其中存有16位十进制编码序列号，它是器件的地址编号，确保它挂在总线上后，可以唯一被确定。除了器件的地址编码外，芯片内还包含收发控制和电源存储电路，见图11-1。这些芯片耗电量都很小（空闲时几µW，工作时几mW），工作时从总线上馈送电能到大电容中就可以工作，故一般不需另加电源。

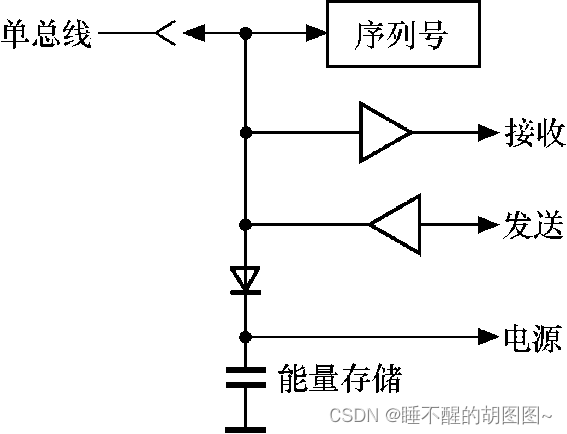

单总线芯片内部结构示意图

2.2 单总线温度传感器DS18B20

2.2.1 简介

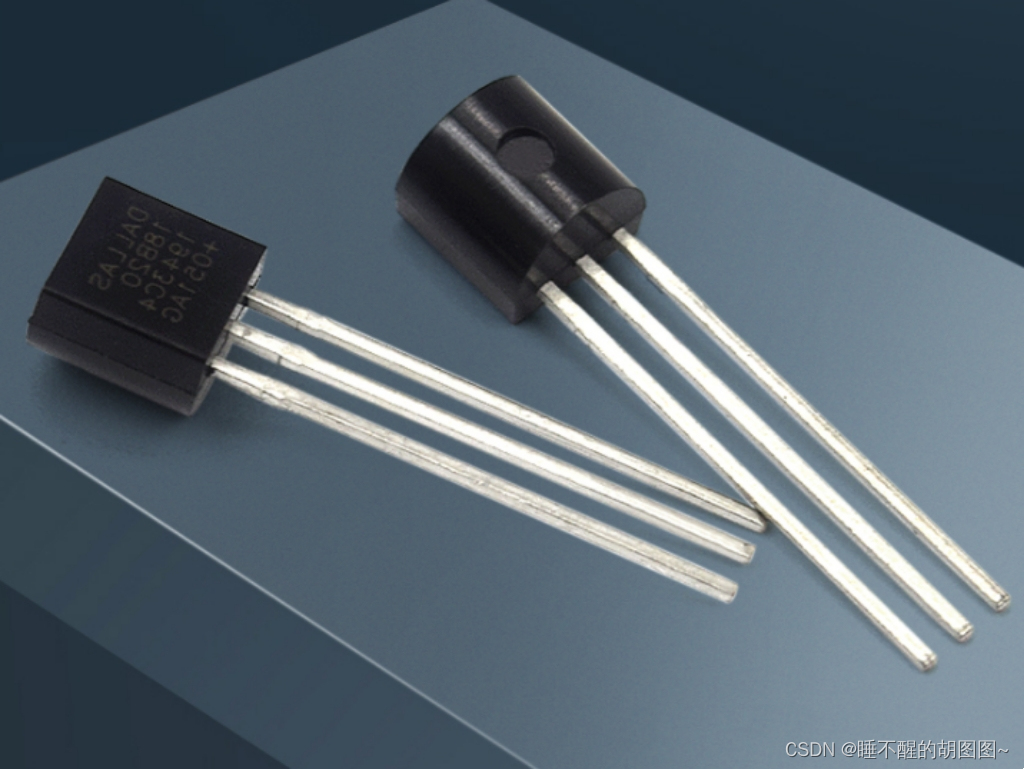

1）数字温度传感器 DS18B20

DS18B20是一款常用的高精度的单总线数字温度测量芯片。具有体积小，硬件开销低，抗干扰能力强，精度高的特点。

2）传感器引脚原理图

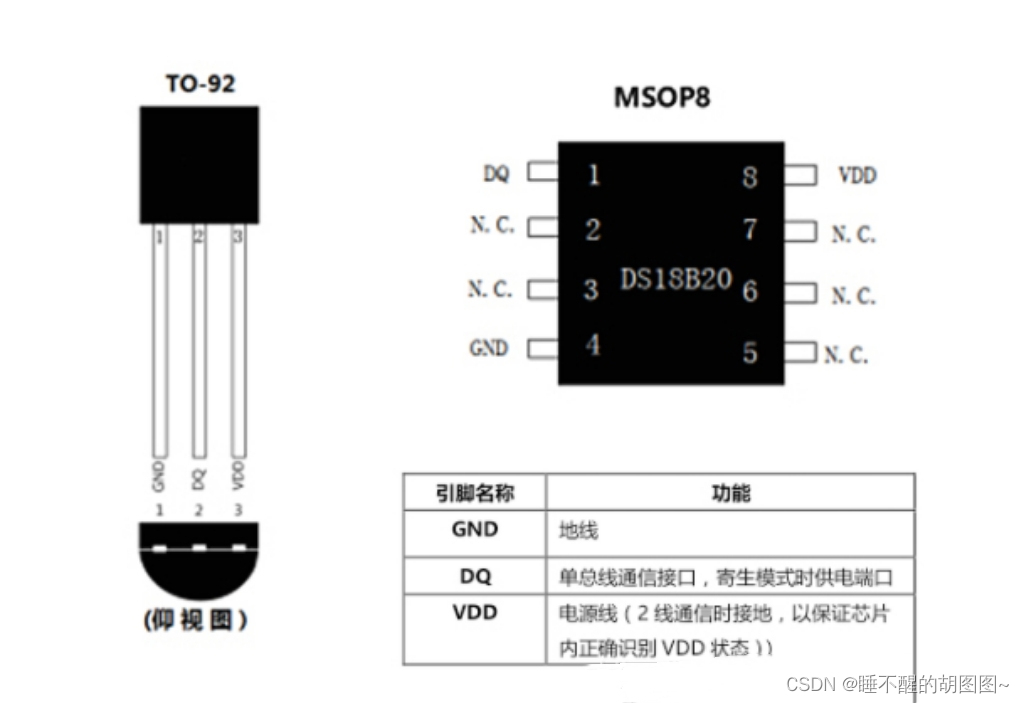

DS18B20传感器的引脚及封装图如下:

DS18B20一共有三个引脚，分别是：

GND：电源地线
DQ：数字信号输入／输出端。
VDD：外接供电电源输入端。

3）单总线串行扩展

DS18B20是美国DALLAS公司生产的数字温度传感器，体积小、低功耗、抗干扰能力强。可直接将温度转化成数字信号传送给单片机处理，因而可省去传统的信号放大、A/D转换等外围电路。

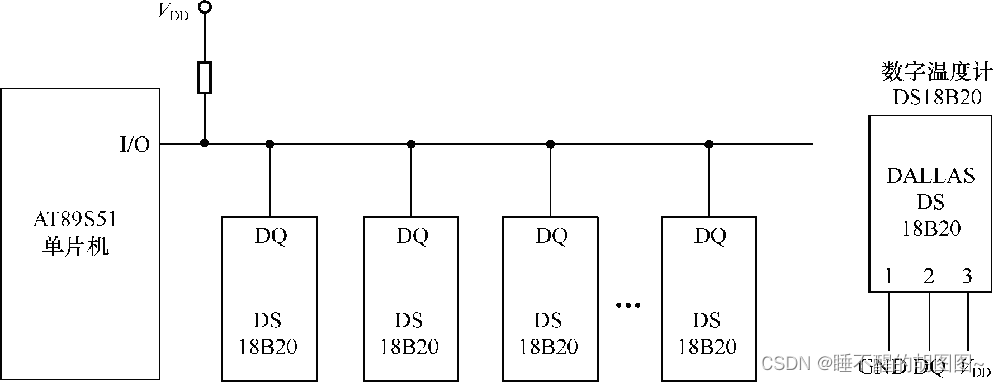

单总线构成的分布式温度检测系统

如图所示为单片机与多个带有单总线接口的DS18B20组成的分布式温度测量系统，图中多个DS18B20都挂接在单片机的1根I/O口线（即DQ线）上。单片机对每个DS18B20都通过总线DQ寻址。DQ为漏极开路，须加上拉电阻。DS18B20的一种封装形式如上图右边所示。除DS18B20外，在该数字温度传感器系列中还有DS1820、DS18S20、DS1822等其他型号，工作原理与特性基本相同。

片内有9个字节的高速暂存器RAM单元，9个字节具体分布如下：

第1字节和第2字节是在单片机发给DS18B20温度转换命令发布后，经转换所得的温度值，以两字节补码形式存放其中。一般情况下，用户多使用第1字节和第2字节。单片机通过单总线可读得该数据，读取时低位在前，高位在后。

第3、4字节分别是由软件写入用户报警的上下限值TH和TL。

第5个字节为配置寄存器，可对其更改DS18B20的测温分辨率，高速暂存器的第6、7、8字节未用，为全1。第9字节是前面所有8个字节的CRC码，用来保证正确通信。片内还有1个E2PROM为TH、TL以及配置寄存器的映像。

配置寄存器各位的定义如下：

其中，TM位出厂时已被写入0，用户不能改变；低5位都为1；R1和R0用来设置分辨率。表10-1列出了R1、R0与分辨率和转换时间的关系。用户可通过修改R1、R0位的编码，获得合适的分辨率。

由表10-1，DS18B20转换时间与分辨率有关。当设定为9位时，转换时间为93.75ms；设定10位时，转换时间为187.5 ms；当设定11位时，转换时间为375ms；当设定为12位时，转换时间为750ms。

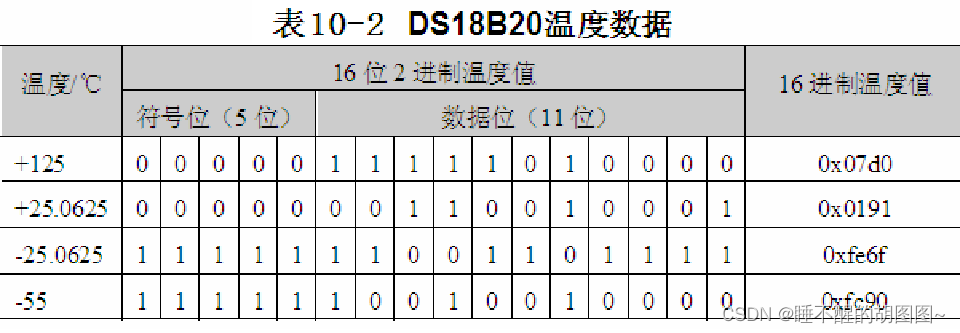

表10-2列出了DS18B20温度转换后所得到的16位转换结果的典型值。

4）温度转换

下面介绍温度转换的计算方法：

当DS18B20采集的温度为+125℃时，输出为0x07d0，则：

实际温度=（0x07d0）/16=(0×163+7×162+13×161+0×160)/16=125℃

当DS18B20采集的温度为-55℃时，输出为0xfc90，由于是补码，则先将11位数据取反加1得0x0370，注意符号位不变，也不参加运算，则

实际温度=（0x0370）/16=(0×163+3×162+7×161+0×160)/16=55℃

注意，负号则需对采集的温度进行判断后，再予以显示。

2.2.2 DS18B20的工作时序

工作时序要求严格，延时时间需准确，否则容易出错。

DS18B20的工作时序包括初始化时序、写时序和读时序。

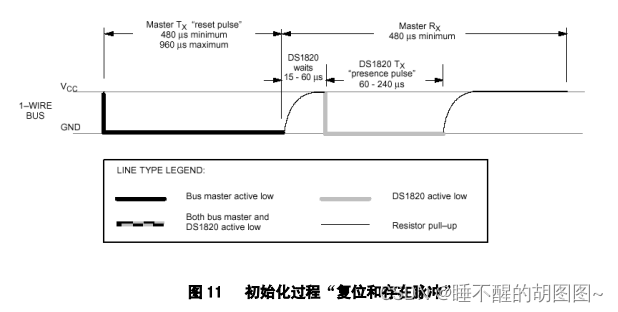

（1）初始化时序

单片机将数据线电平拉低480~960µs后释放，等待15~60µs，单总线器件即可输出一持续60~240µs的低电平，单片机收到此应答后即可进行操作。

初始化具体时序步骤如下：

1.单片机拉低总线至少480us，产生复位脉冲，然后释放总线（拉高电平）。
2.这时DS8B20检测到请求之后，会拉低信号，大约60~240us表示应答。
3.DS8B20拉低电平的60~240us之间，单片机读取总线的电平，如果是低电平，那么表示初始化成功。
4.DS18B20拉低电平60~240us之后，会释放总线。

代码如下：


unsigned int Init_DS18B20(void)
{
  unsigned int x=0;
  DQ = 1;      //DQ复位
  delay(4);    //稍做延时
  DQ = 0;      //单片机将DQ拉低
  delay(60);   //精确延时，大于480us
  DQ = 1;      //拉高总线
  delay(8);
  x = DQ;      //稍做延时后，如果x=0则初始化成功，x=1则初始化失败
  delay(4);
  return x;
}

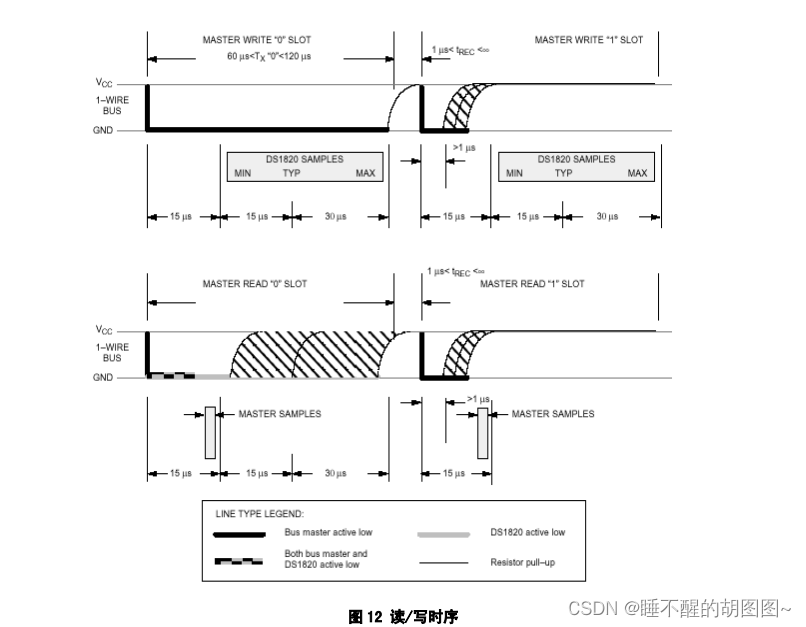

（2）写时序

总线控制器通过控制单总线高低电平持续时间从而把逻辑1或0写DS18B20中。每次只传输1位数据

单片机想要给DS18B20写入一个0时，需要将单片机引脚拉低，保持低电平时间要在60~120us之间，然后释放总线
单片机想要给DS18B20写入一个1时，需要将单片机引脚拉低，拉低时间需要大于1us，然后在15us内拉高总线.

在写时序起始后15μs到60μs期间，DS18B20处于采样单总线电平状态。如果在此期间总线为高电平，则向DS18B20写入1;如果总线为低电平，则向DSl8B20写入0。

注意：2次写周期之间至少间隔1us

代码如下：

void WriteOneChar(unsigned char dat)
{
  unsigned char i=0;
  for (i=8; i>0; i--)
  {
    DQ = 0;
    DQ = dat&0x01;  //与1按位与运算，dat最低位为1时DQ总线为1，dat最低位为0时DQ总线为0
	delay(4);
    DQ = 1;
    dat>>=1;
  }
  delay(4);
}

（3）读时序

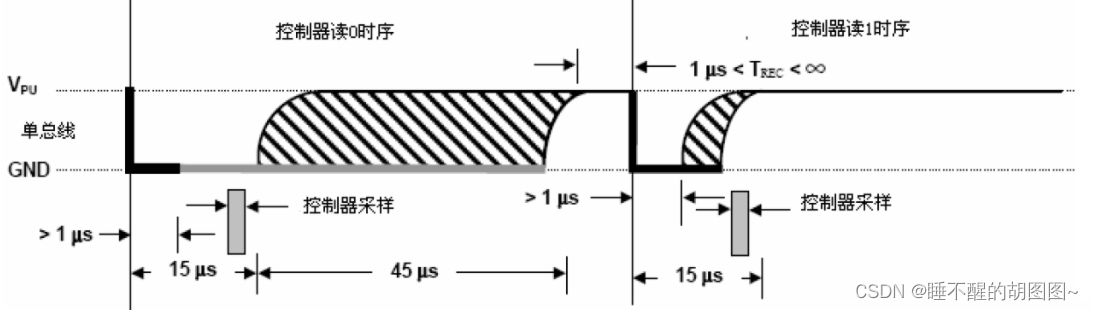

读时隙由主机拉低总线电平至少1μs然后再释放总线，读取DS18B20发送过来的1或者0

DS18B20在检测到总线被拉低1微秒后，便开始送出数据，若是要送出0就把总线拉为低电平直到读周期结束。若要送出1则释放总线为高电平。

注意：所有读时隙必须至少需要60us，且在两次独立的时隙之间至少需要1ps的恢复时间

同时注意：主机只有在发送读暂存器命令(0xBE)或读电源类型命令(0xB4)后，立即生成读时隙指令，DS18B20才能向主机传送数据。也就是先发读取指令，再发送读时隙

最后一点：写时序注意是先写命令的低字节，比如写入跳过ROM指令0xCC(11001100),写的顺序是“零、零、壹、壹、零、零、壹、壹”，

读时序时是先读低字节，在读高字节，也就是先读取高速暂存器的第0个字节(温度的低8位)，在读取高速暂存器的第1个字节(温度的高8位) 我们正常使用DS18B20读取温度读取两个温度字节即可。

代码如下：

uchar readbyte(void) 			//函数功能：读取1字节数据
{
	uchar i=0;
	uchar date=0;
	for (i=8;i>0;i--)
	{
		  DQ =0;
		  delay5(1);
		  DQ =1;			//15µs内拉释放总线
		  date>>=1;
		  if(DQ)
		  date|=0x80;
		  delay5(11);
	 }
 	return(date);
}

2.3 DS18B20的环境温度采集

利用DS18B20和LED数码管实现单总线温度测量系统。DS18B20测量范围是−55～128℃。本例只显示00～99。通过本例我们应掌握DS18B20特性及单片机I/O实现单总线协议的方法。

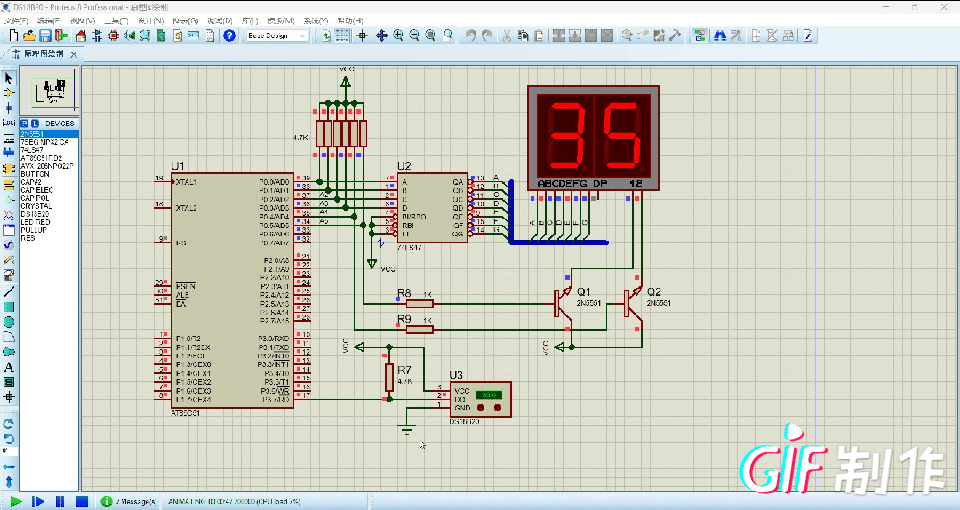

Proteus仿真时，用手动，即用鼠标单击DS18B20图标上的“↑”或“↓”来改变温度，注意手动调节温度同时，LED数码管会显示出与DS18B20窗口相同的2位温度数值。

电路中74LS47是BCD-7段译码器/驱动器，用于将单片机P0口输出欲显示的BCD码转化成相应的数字显示的段码，并直接驱动LED数码管显示。

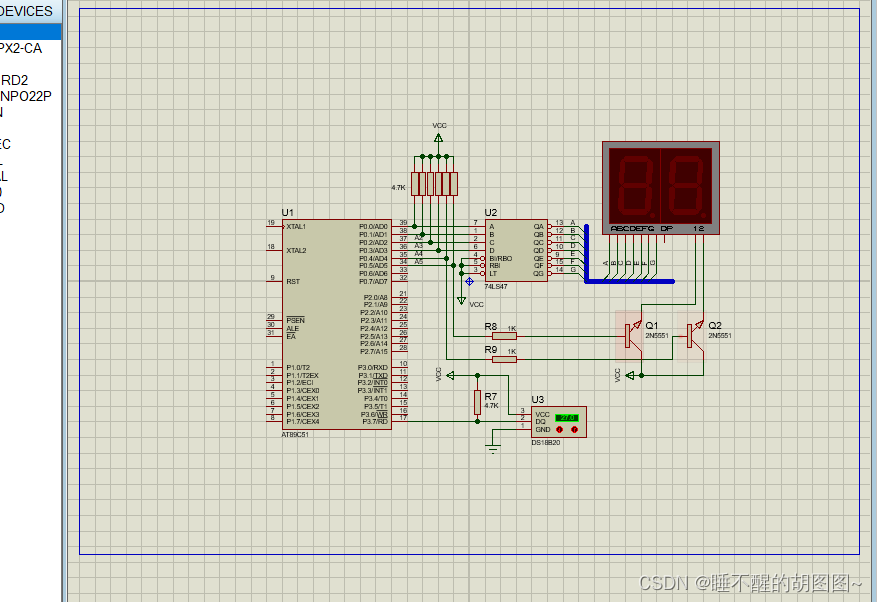

原理图

代码

#include "reg51.h"
#include "intrins.h"
#define uchar unsigned char
#define uint unsigned int
#define out P0
sbit smg1=out^4;
sbit smg2=out^5;
sbit DQ=P3^7;
void delay5(uchar);
void init_ds18b20(void);
uchar readbyte(void);
void writebyte(uchar);
uchar retemp(void);
void main(void)			       //主函数
{
	uchar i,temp;
	delay5(1000);
	while(1)
	{
	 	temp=retemp();
	 	for(i=0;i<10;i++)			//连续扫描数码管10次
	 	{
	 		out=(temp/10)&0x0f;
	 		smg1=0;
	 		smg2=1;
	 		delay5(1000);			//延时5ms
	 		out=(temp%10)&0x0f;
	 		smg1=1;
	 		smg2=0;
	 		delay5(1000);			//延时5ms
	 	}
	}
}
void delay5(uchar n)			//函数功能：延时5µs
{
	 do
	 {
	 	_nop_();
	 	_nop_();
	 	_nop_();
	 	n--;
	 }
	 while(n);
}

void init_ds18b20(void)		//函数功能：18B20初始化
{
	 uchar x=0;
	 DQ =0;
	 delay5(120);
	 DQ =1;
	 delay5(16);
	 delay5(80);
}
uchar readbyte(void) 			//函数功能：读取1字节数据
{
	uchar i=0;
	uchar date=0;
	for (i=8;i>0;i--)
	{
		  DQ =0;
		  delay5(1);
		  DQ =1;			//15µs内拉释放总线
		  date>>=1;
		  if(DQ)
		  date|=0x80;
		  delay5(11);
	 }
 	return(date);
}
void writebyte(uchar dat) 			//函数功能：写1字节
{
 uchar i=0;
 for(i=8;i>0;i--)
 {
	  DQ =0;
	  DQ =dat&0x01;				//写"1" 在15µs内拉低
	  delay5(12);	   			//写"0" 拉低60µs
	  DQ = 1;
	  dat>>=1;
	  delay5(5);
	  }
}
uchar retemp(void)			//函数功能：读取温度
{
	uchar a,b,tt;
	uint t;
	init_ds18b20();
	writebyte(0xCC);
	writebyte(0x44);
	init_ds18b20();
	writebyte(0xCC);
	writebyte(0xBE);
	a=readbyte();
	b=readbyte();
	t=b;
	t<<=8;
	t=t|a;
	tt=t*0.0625;
	return(tt);
}

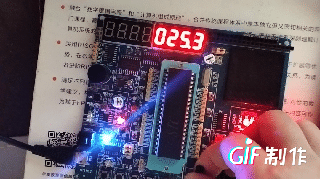

仿真验证

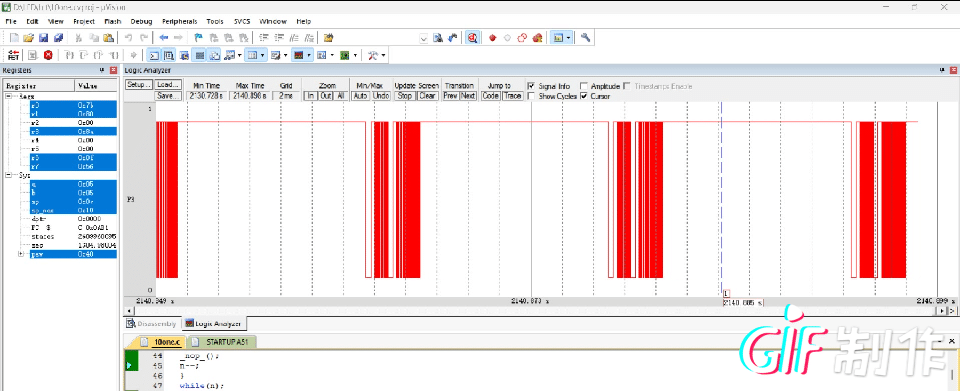

2.4 keil虚拟逻辑分析仪分析显示波形

通过对波形的观察，此程序符合技术要求。

当我们故意在代码中把时序弄错（改延时delay的延时值），再重新运行之前的实验，观察到DS18B20不能正确返回相应的温度。

三、总结

通过学习DS18B20单总线温度采集，我对51单片机的应用有了进一步的了解。在学习过程中，首先了解到了DS18B20的基本原理，DS18B20只需要一根数据线即可实现与单片机的通信，也学习了如何将DS18B20与51单片机连接，同时学到了一些读取温度的编程。通过温度采集的编写，让我认识到编程实践的重要性，理论只有通过实践才能进一步掌握。文章多有不足，请大家多多指正！

参考博客：https://blog.csdn.net/as480133937/article/details/112604303
