Room模拟操作流程

一.对网格文件前处理，转化成Fluent可读取的.msh文件

1.通过自己的方法得到起始网格文件（.vtk文件或者.msh文件）

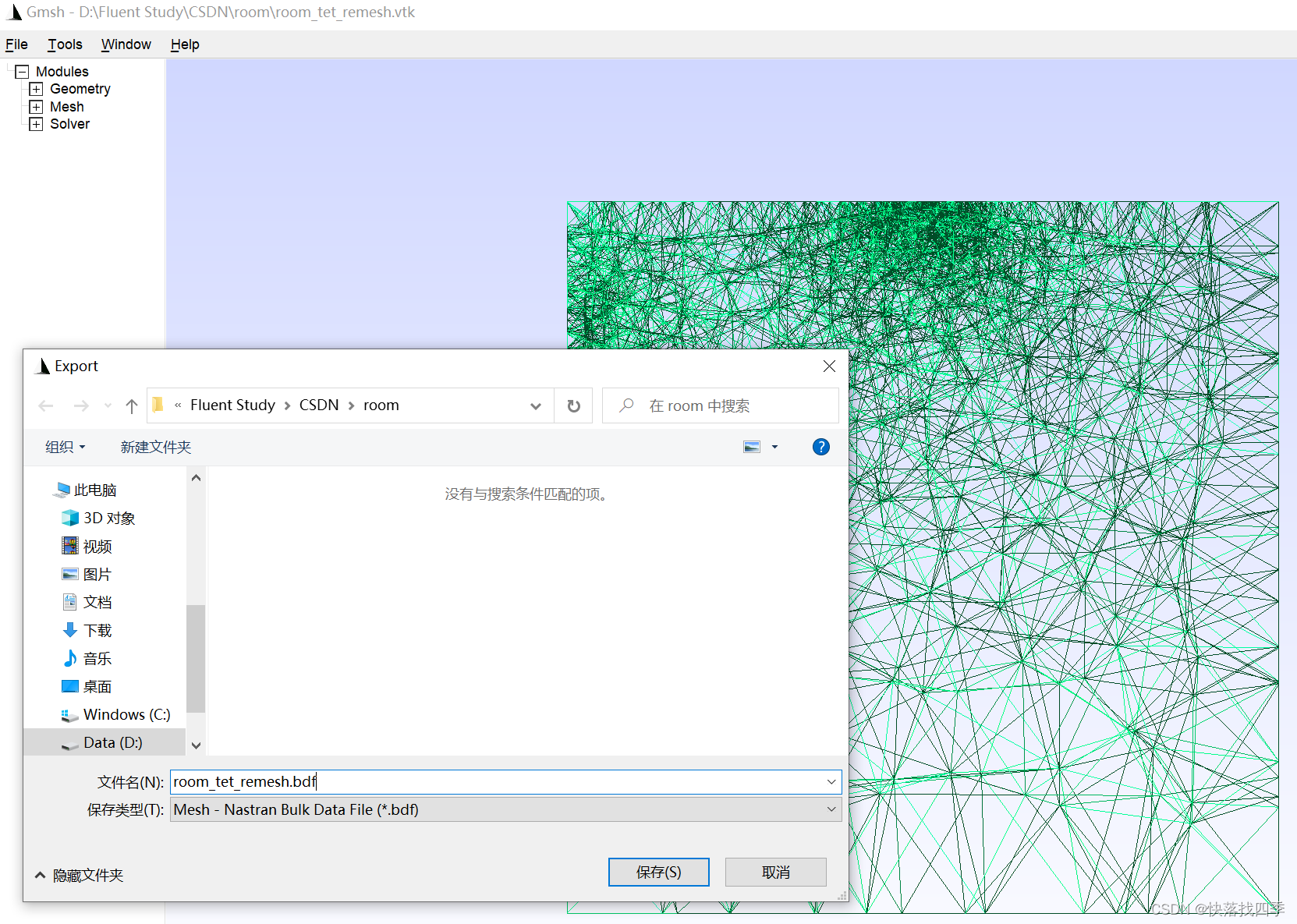

2.用Gmsh软件打开网格文件，然后使用"Export"将文件转换成.bdf格式输出

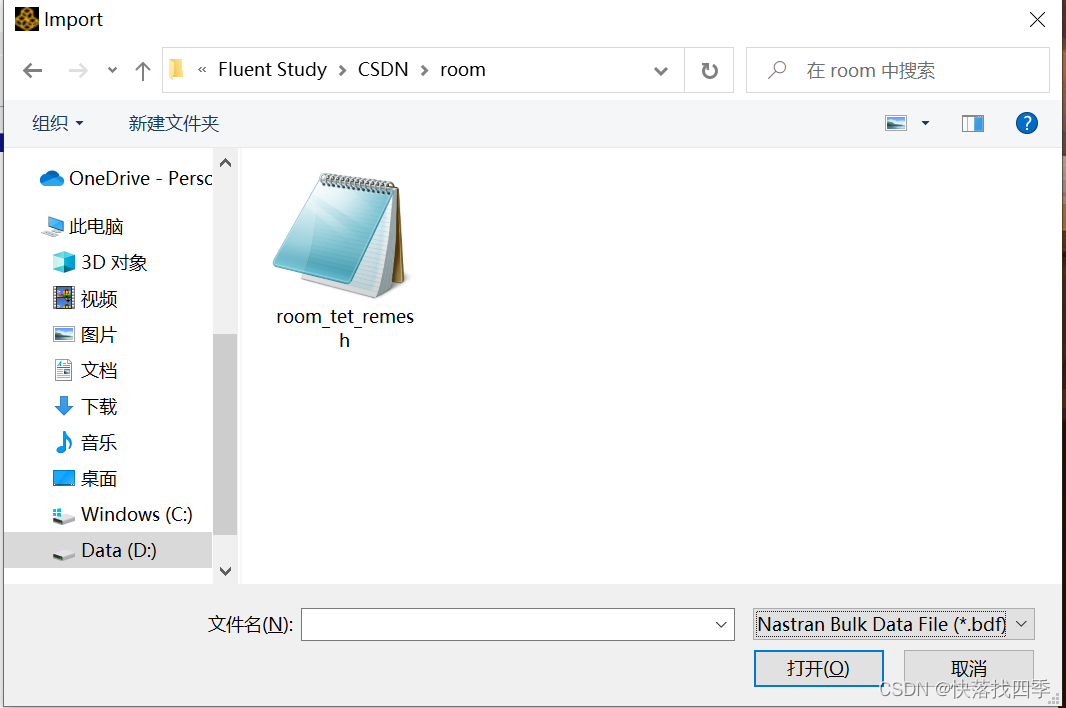

3.打开Ansys Workbench，选择界面左上角的“Import”，即可将.bdf文件导入，之后可以直接点击“Model”模块进入到网格界面。

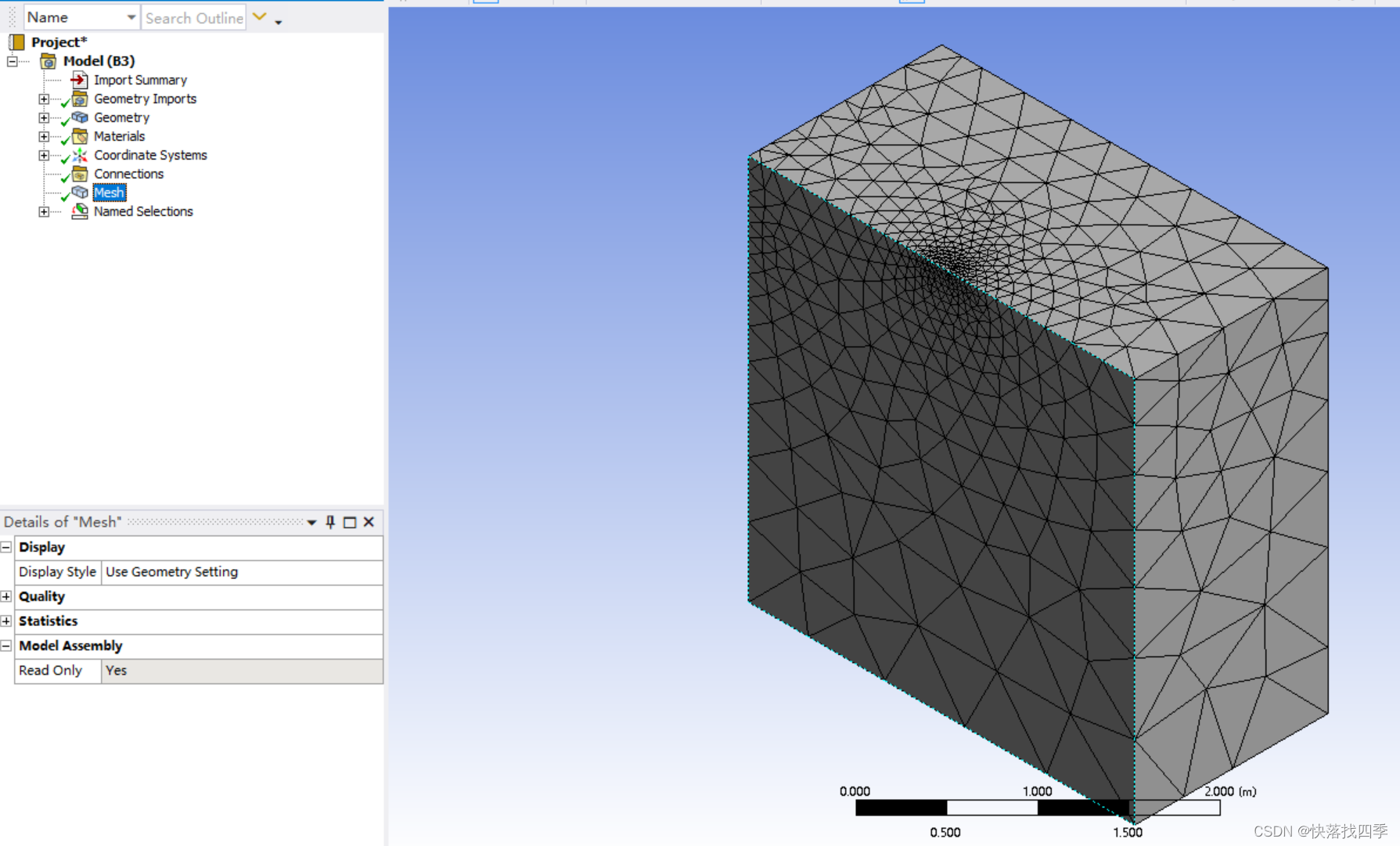

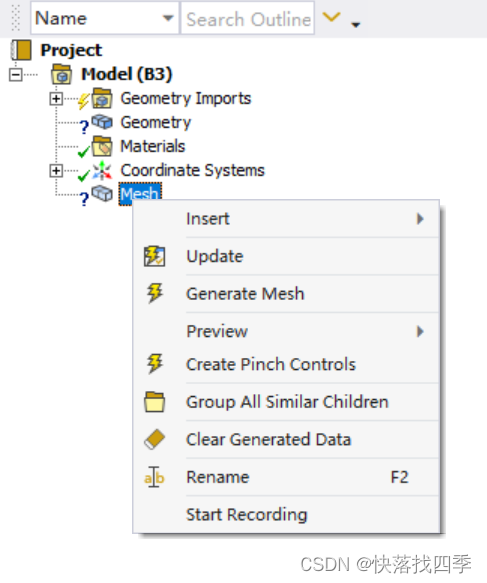

4.进入mesh界面后右键点击“Mesh”，选择“Update”就可以显示出所需要的网格图，不过需要先把左侧功能栏中的"Named Selections"删除掉，现在得到的命名还是错误的信息。

 5.因为这个Room我们选择的是对称边界，所以需要先选中对称面，对其命名为“symmetry”，以及选择整个体命名为“room”，用于后面导入Fluent可以根据命名自动设置边界。

注意！！！常规下在这步骤应该命名进出口，但是由于这个模型下的进出口和整个房间都处在一个平面上所以无法选中，需要后续在Fluent里进行设置

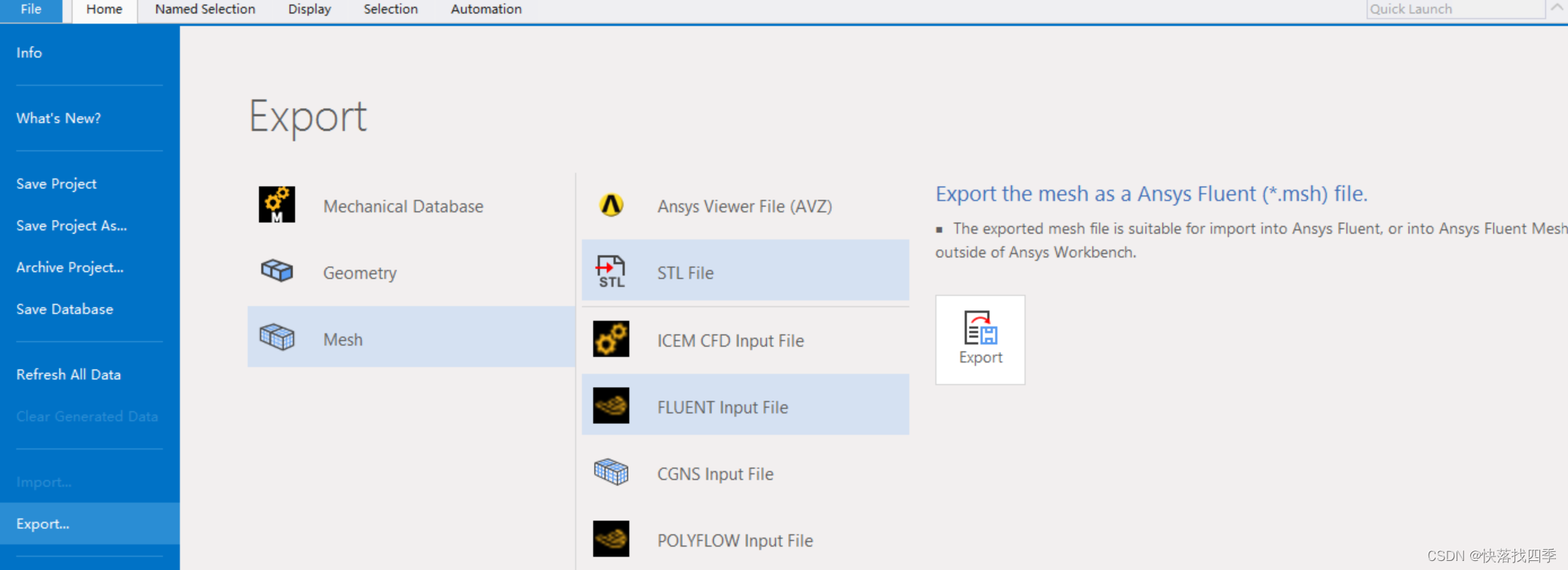

6.最后选中左上角“File-Export-Mesh-FLUENT Input File-Export”就可以输出Fluent可以读取的.msh文件了。

二.将.msh文件导入Fluent，进行模拟前的一系列准备

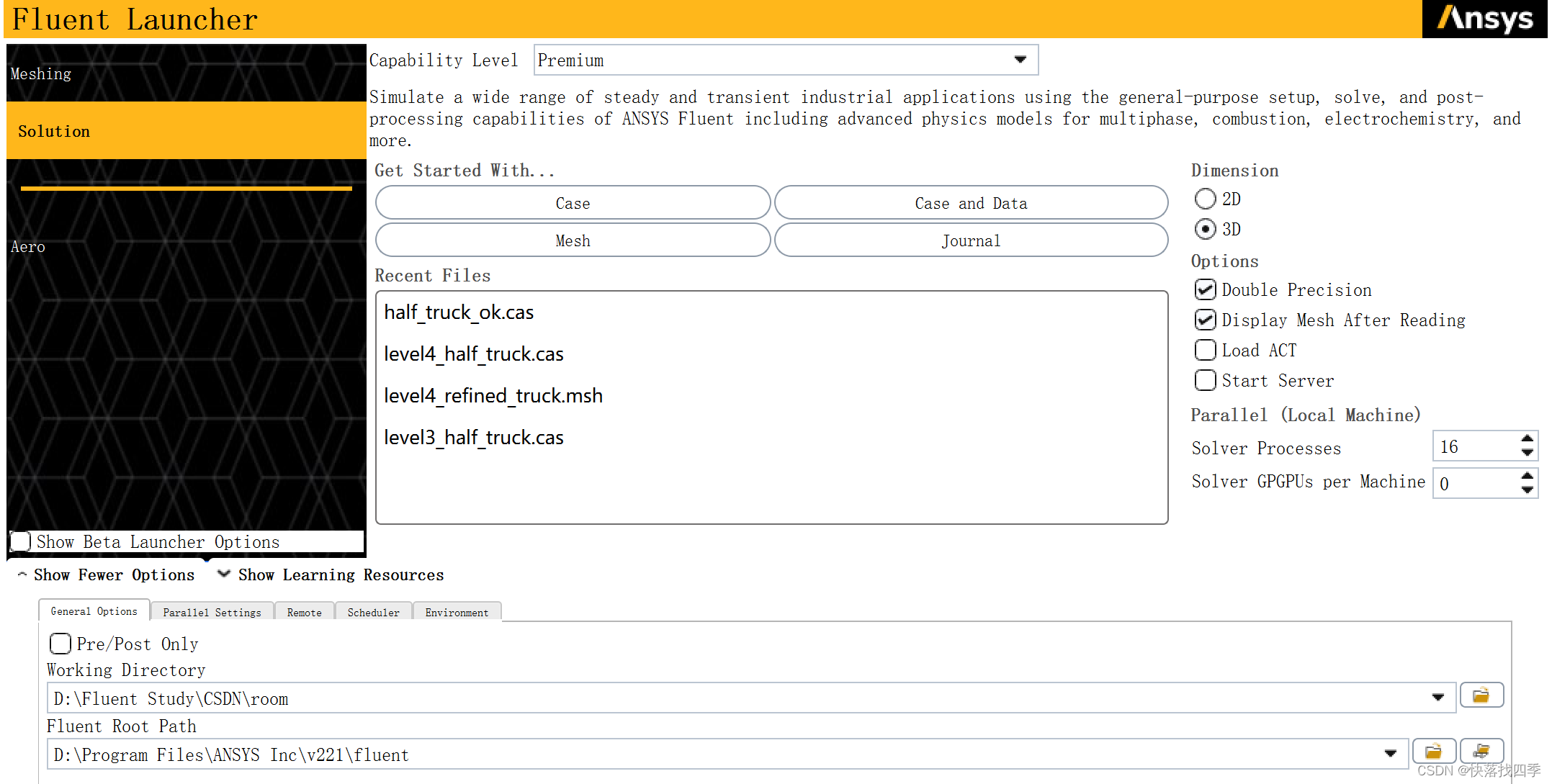

1.直接打开Fluent软件，选中"Solution"，选择.msh文件所在的文件夹，就可以进入Fluent界面了。

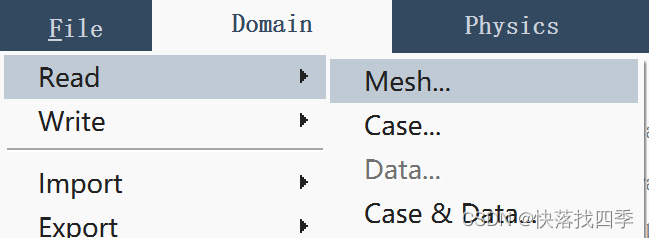

2. 进入后点击左上角“File-Read-Mesh”，可以成功将网格文件读入进来。

3.这是比较关键的一步，就是需要手动将入口和出口划分出来。

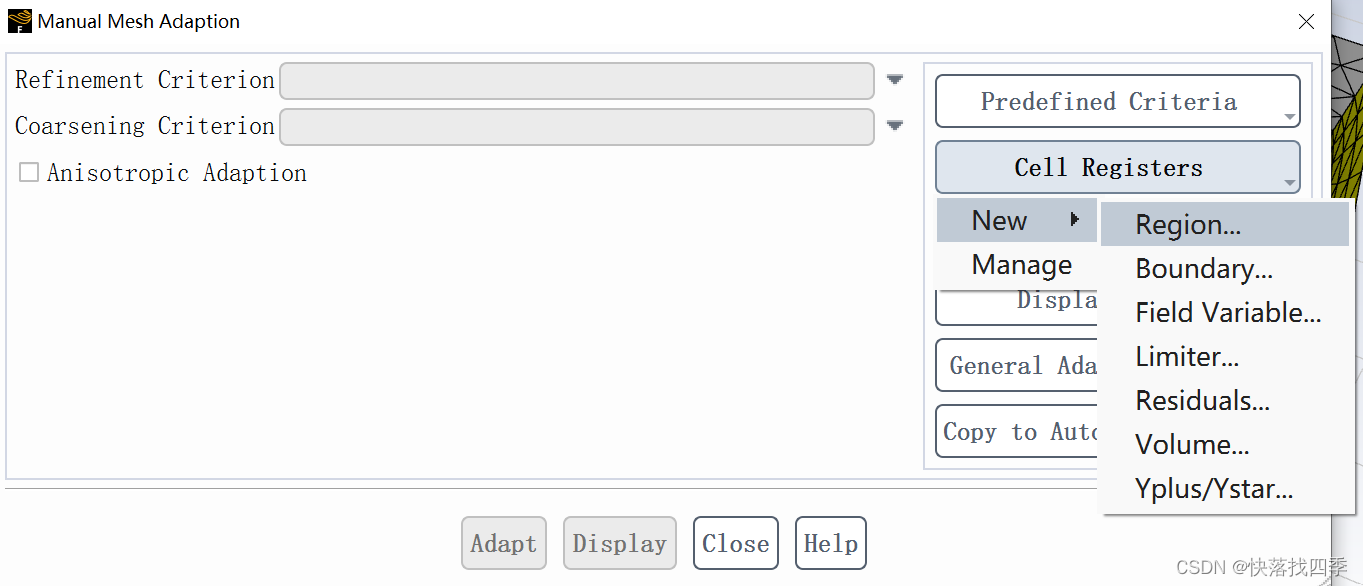

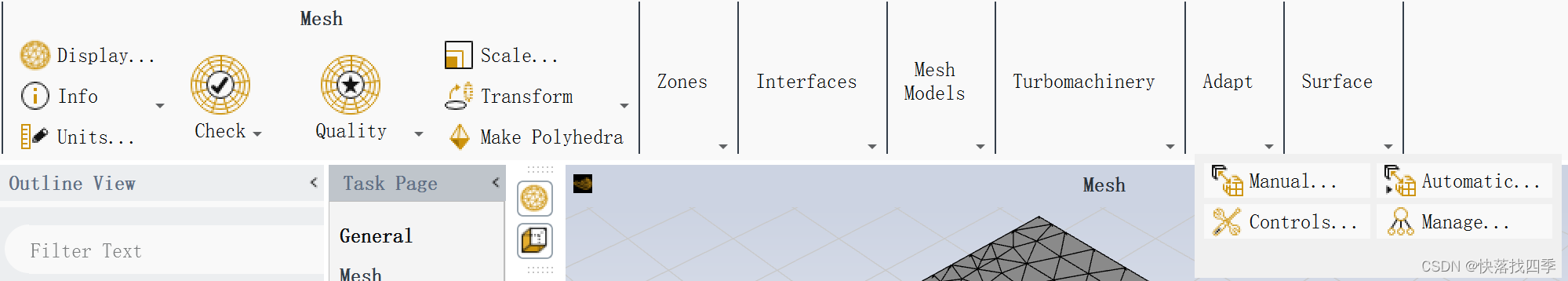

3.1 此时需要先知道入口和出口准确的坐标范围，然后选择上方栏中的“Adapt-Manual”，然后再选择“Cell Registers-New-Region”;

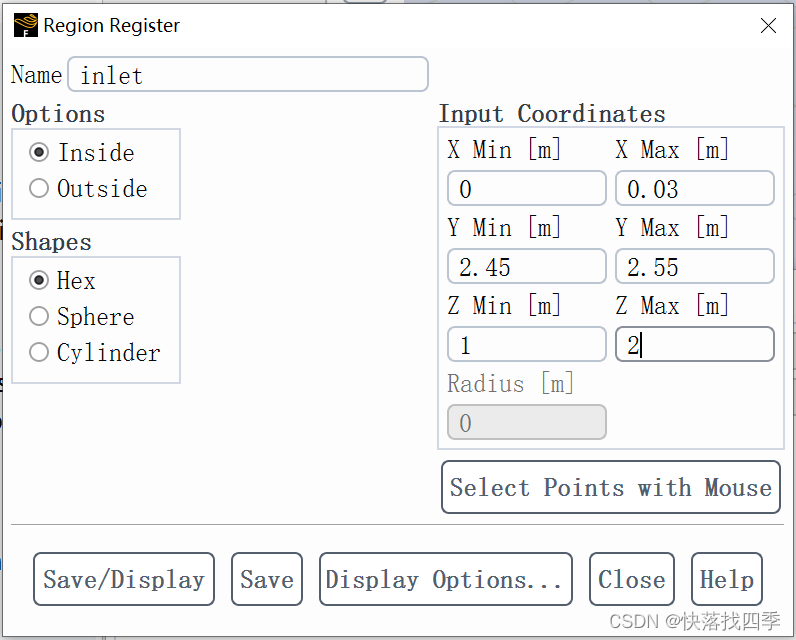

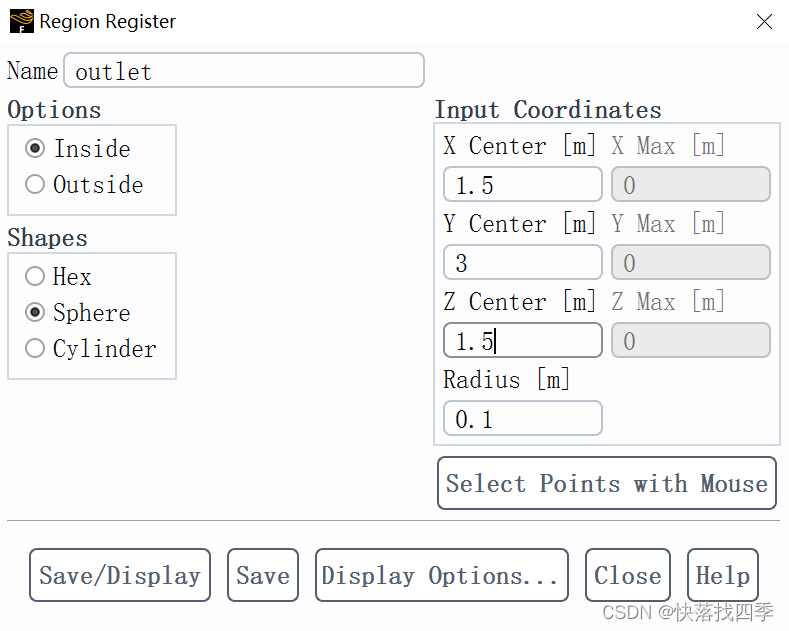

3.2 然后根据已知坐标来创建入口和出口的区域。

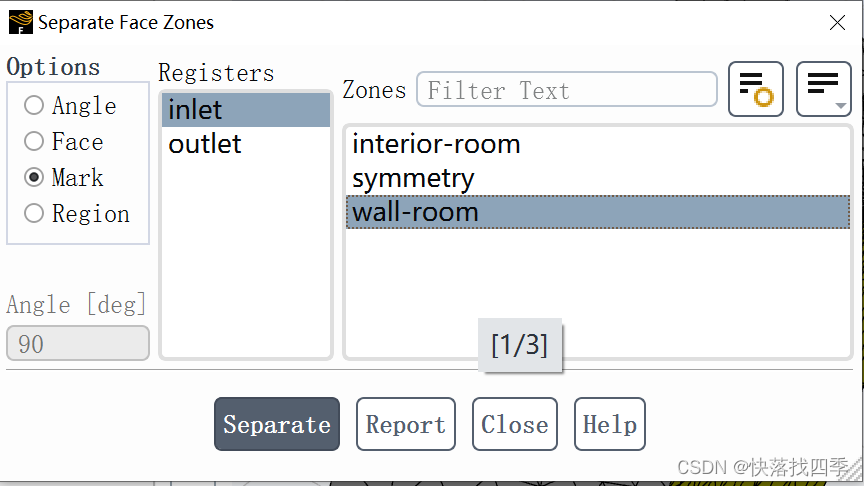

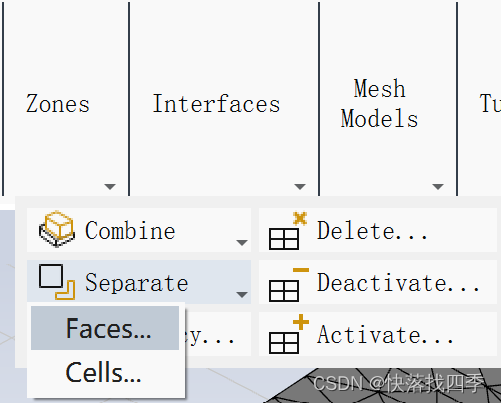

 3.3 创建好新区域后，再选择"Zone-Separate-Faces"，选择“Mark”指令，就可以看到先前划分出的“inlet”和“outlet”，再将其与“wall-room”分离就可以得到我们想要的入口和出口所在的平面，并且也能被Fluent所识别。

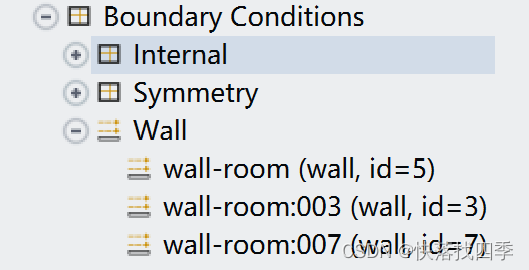

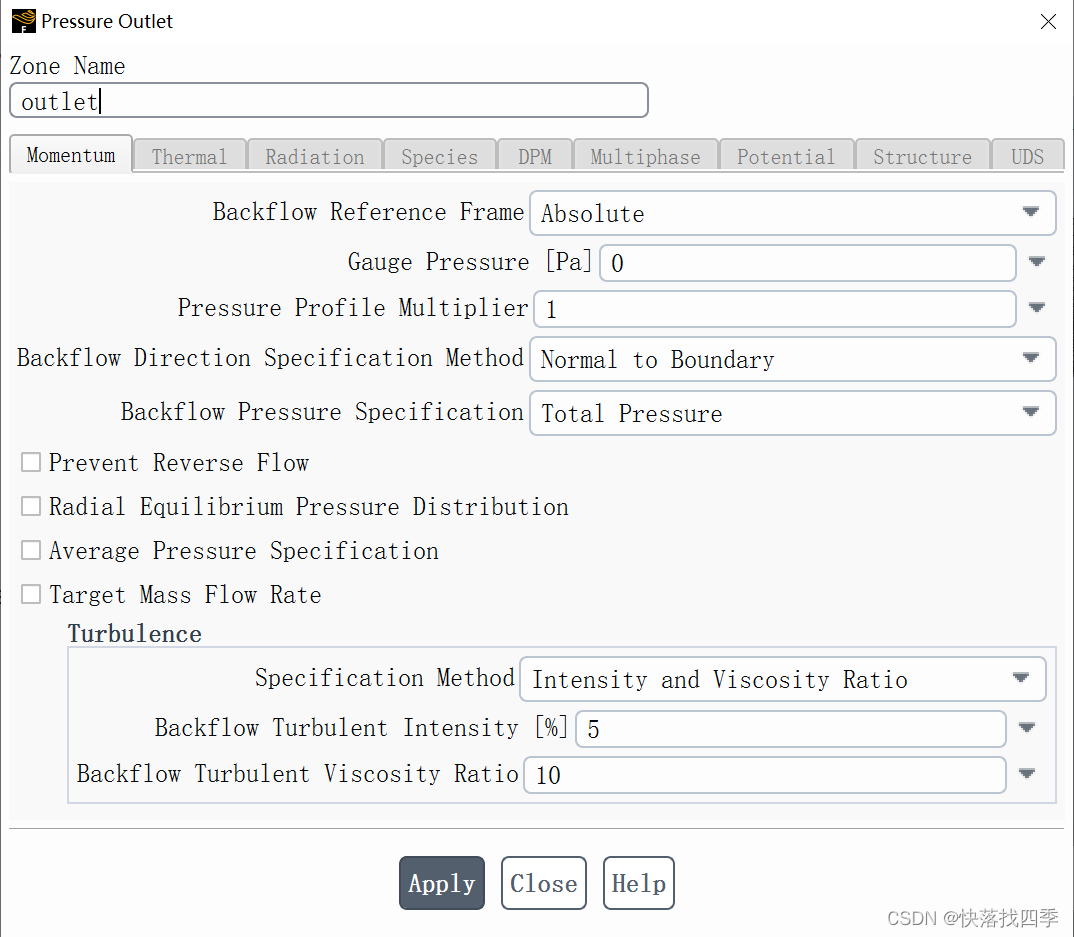

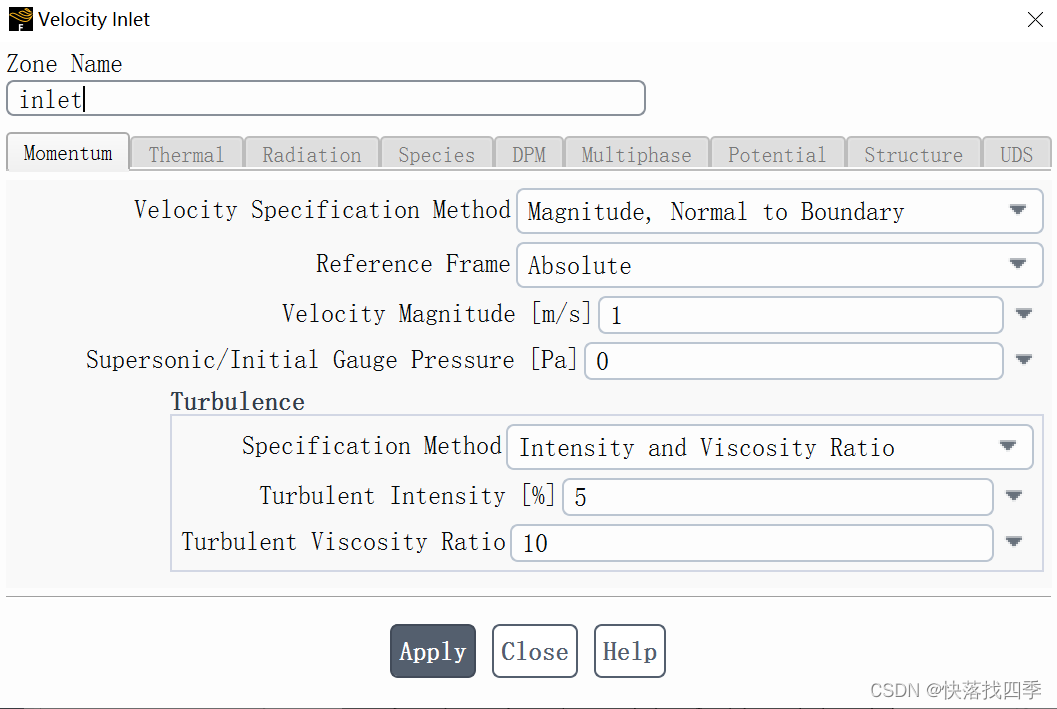

3.4 分离后，点击“Boundary Conditions”可以看到在“Wall”下新增了两个id，这两个就是我们分离出来的出入口，需要对他们分别调整"Type"，要先确定好哪个是入口，哪个是出口，入口就设置为"velocity-inlet"，出口就是"pressure-outlet"，再将起始的边界条件设置好，入口速度是1m/s，出口是0压力出口。

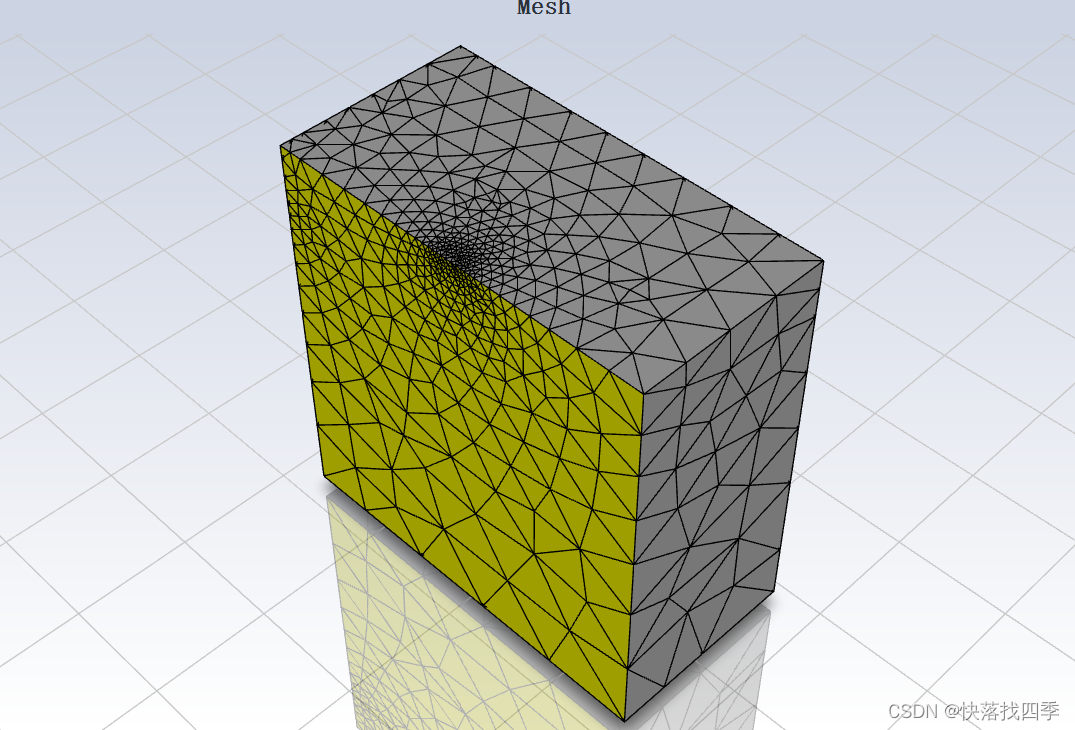

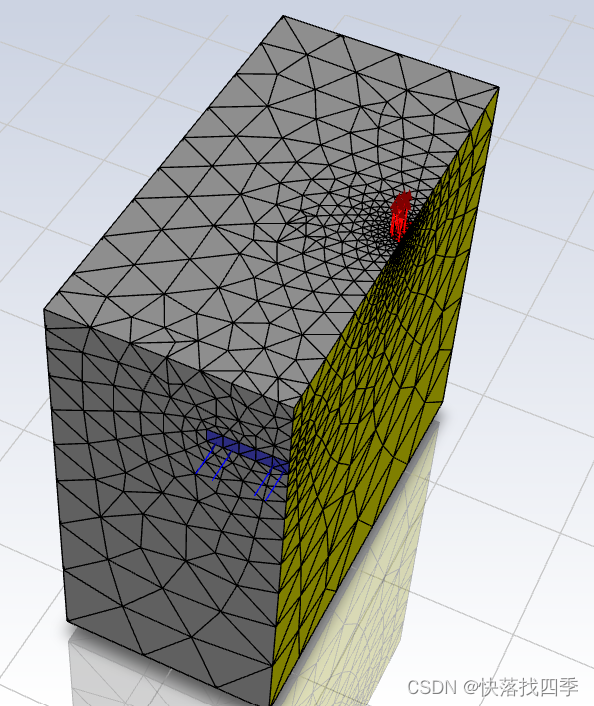

3.5 最后再去显示网格，就可以看到进出口可以明显地表现在模型中。

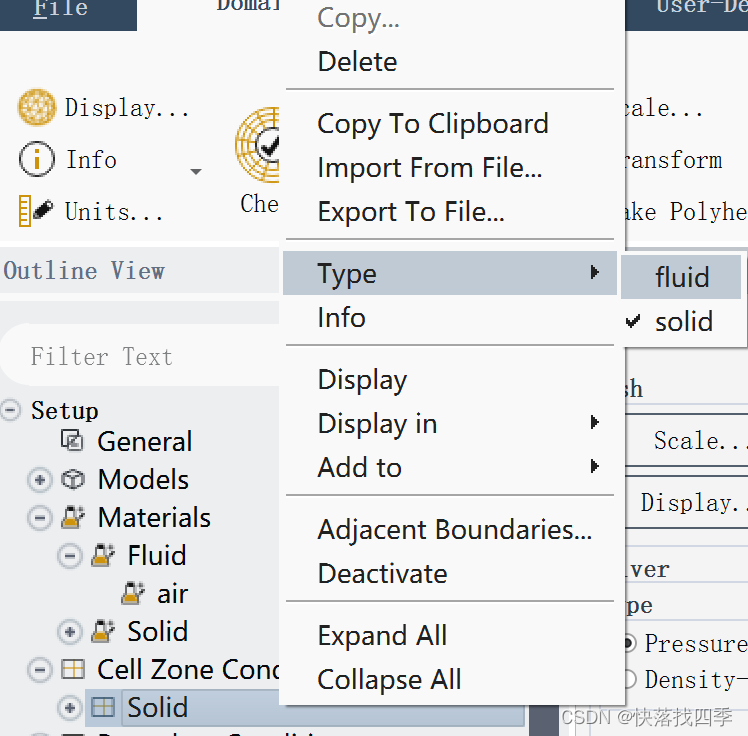

3.6 还需要注意的就是"Cell Zone"的类型检查好是固体还是流体，需要更改成流体才能进行模拟。

4. 后面就是正常流程，选择湍流模型为"k-omega SST",气体为不可压缩空气，密度1.2kg/m3，运动粘性系数1.8e-5Pa s。其他条件选择系统默认，就可以进行模拟了。
