Telnet --- 远程登陆协议 --- TCP 23

路由器配置telnet的方法：

DHCP --- 动态主机配置协议 --- UDP 67 68

eNSP基本操作

右键选择设备设置中可以添加接口或者拓展其他功能。

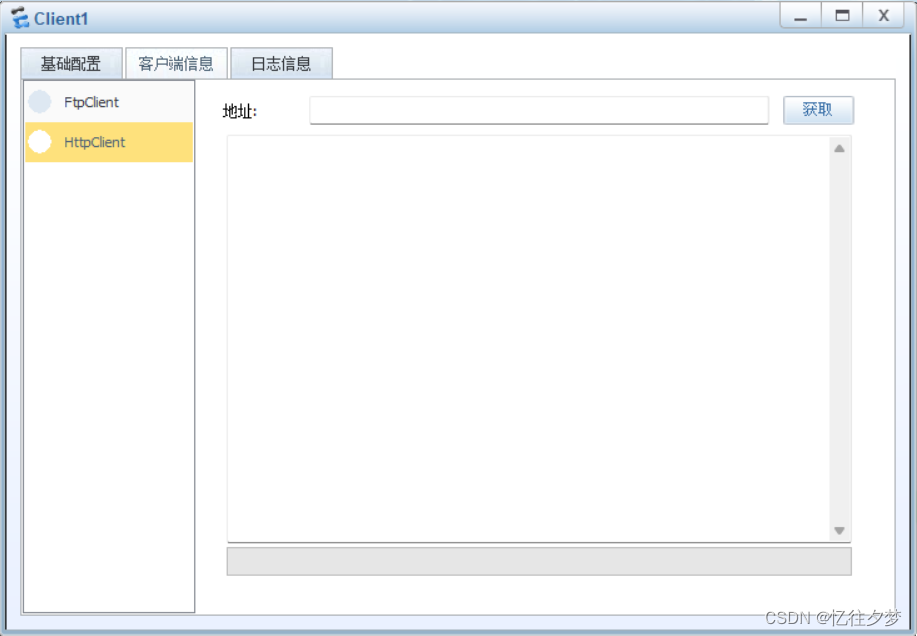

Client --- 客户端 --- 与电脑相同，也需要进行IP配置

可进行网页获取的模拟 --- 地址是需要获取网页的IP地址，也可以通过DNS协议访问域名

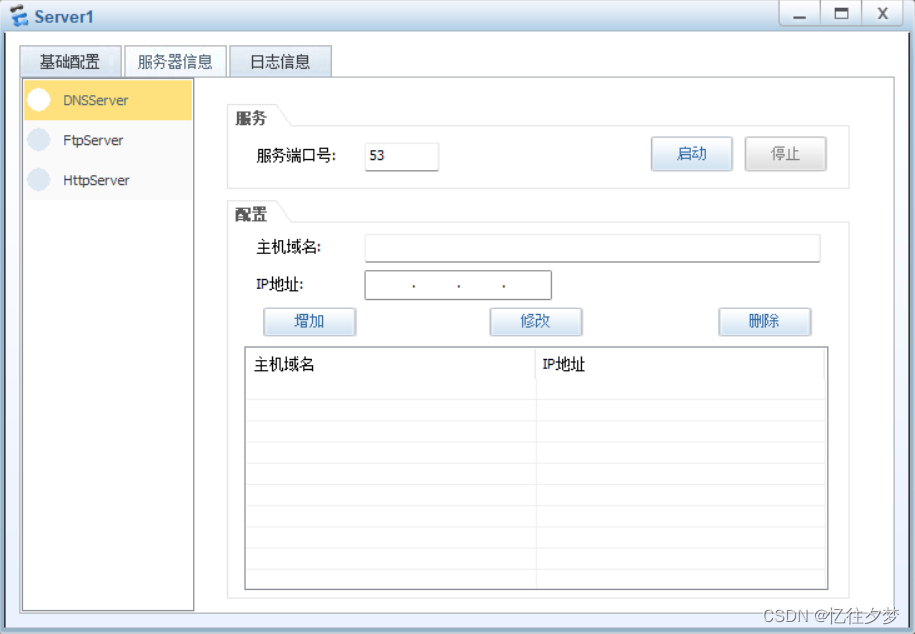

Server --- 服务器

可充当HTTP的服务器，也可以充当DNS的服务器。充当DNS服务器时可添加域名和与之对应的IP地址。

GE（Gigabit Ethernet） --- 代表接口支持千兆的转发速率

Ethernet --- 代表接口支持百兆的转发速率

在模拟中分配IP地址步骤：

1，数广播域

2，划分网段

3，配IP地址 --- 先网关，后PC

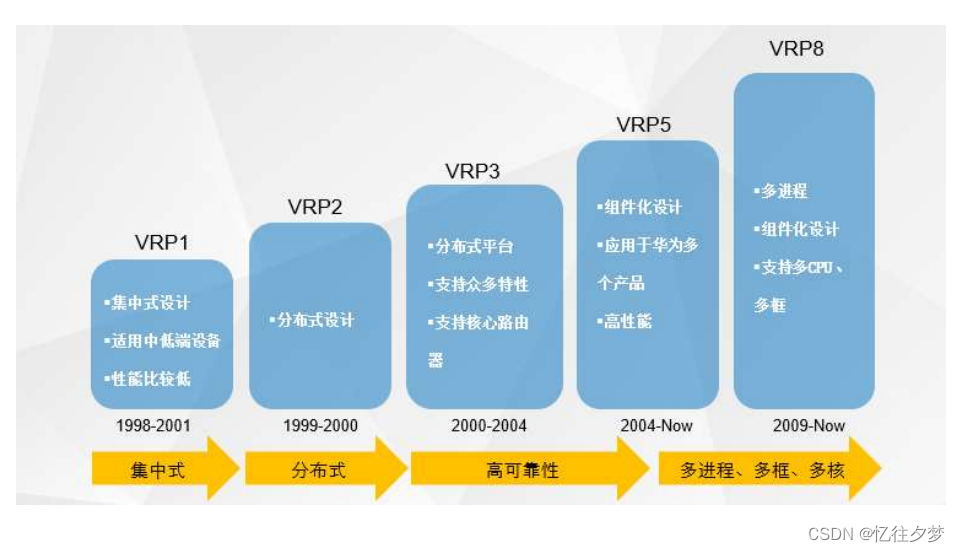

VRP --- 通用路由平台（华为设备通用操作系统）

路由器IP配置命令

VRP操作系统支持简写

CLI --- 命令行控制界面

<Huawei> --- 用户视图 ---- 使用< >框住名称 ---- 只能作查看类型的操作，不能配置

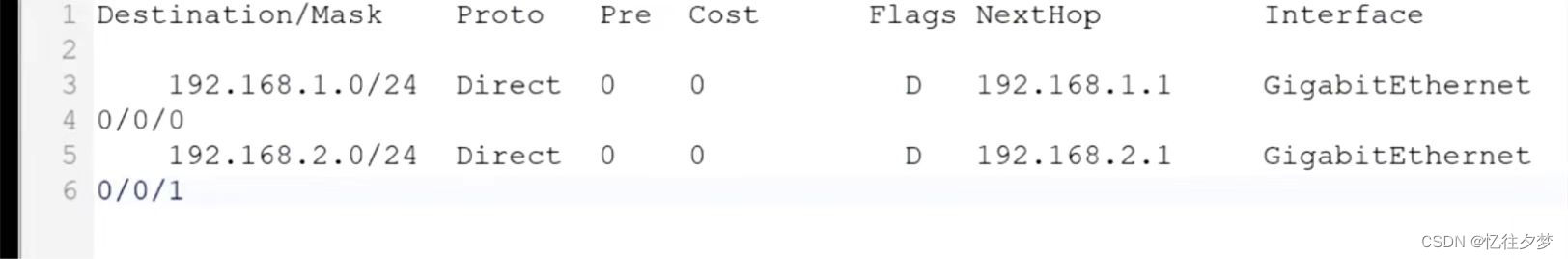

<Huawei> display ip interface brief --- 查看接口IP地址的摘要信息

<Huawei> system-view --- 进入系统视图的命令

使用后显示：Enter system view, return user view with Ctrl+Z.

[Huawei] ---- 系统视图的标志 --- 使用[ ]框住名称 --- 可以进行配置，但是只能进行一些全局类的配置

[Huawei] sysname --- 后加想要修改的名称 --- 修改名称

[Huawei] interface GigabitEthernet 0/0/0 (后加想要进入接口号,这里以 GigabitEthernet 0/0/0为例) --- 进入接口视图

使用后显示：[Huawei-GigabitEthernet0/0/0]

[Huawei-GigabitEthernet0/0/0] ip address 192.168.1.1 24 (后加想要配置的IP地址，24代表网络位为24为，这里也可以使用255.255.255.0) --- 接口配置IP地址

[Huawei-GigabitEthernet0/0/0] quit --- 退回到上一个视图中

[Huawei-GigabitEthernet0/0/1] undo ip address 192.168.2.1 255.255.255.0 --- 华为设备所有的删除操作都是在原命令前面加undo

[Huawei-GigabitEthernet0/0/0] display this --- 查看当前视图的配置操作

[Huawei] display current-configuration --- 查看缓存中的数据（即所有配置）

<Huawei> save --- 保存，将配置内容保存到闪存 --- 一定要在用户视图中执行

注意：配置后不保存配置就关闭拓扑，即使选择保存拓扑，路由器中的配置也不会保存。

<Huawei> display saved-configuration --- 查看闪存中的配置内容

帮助系统

TAB（键盘上） --- 可以补全命令

？（键盘上） --- 可以展示以定义字母开头的所有命令。或者在命令完成后执行，可以将后面跟的参数进行展示

补充：闪存 --- 断电后数据保存

缓存 --- 断电后数据会被删除

DNS --- 域名解析协议

它作为将域名和IP地址相互映射的一个分布式数据库，能够使人更方便地访问互联网。使用TCP和UDP端口53。(因为IP地址难记，所以使用域名来访问。)

DNS服务器：储存IP地址与域名的对应关系，并为其他需要访问的设备提供此类信息。

访问服务器的方法：

1，直接通过IP地址访问

2，通过域名访问

3，通过应用程序访问

设备管理

带外管理：

通过console线对设备进行管理控制

通过miniUSB线对设备进行管理控制

带内管理：

通过 telnet 对设备进行管理控制

通过WEB对设备进行管理控制

通过SNMP协议对设备进行管理控制

Telnet --- 远程登陆协议 --- TCP 23

Telnet是一种C/S架构协议

C/S架构 --- 登陆设备（电脑）承担的是客户端的角色，而被登陆设备（网络设备）承担的是服务器的角色

使用条件

1，登陆设备和被登录设备之间网络必须可达。

2，被登录设备得开启telnet服务才行

路由器配置telnet的方法：

1，进入到aaa的视图当中

[Huawei]aaa
[Huawei-aaa]

补充：AAA是一个做认证的平台。

2，在aaa中创建登陆使用的用户名密码信息

[Huawei-aaa]local-user a1（创建用户名） privilege level 15（选择权限等级） password cipher 123456（创建密码）
Info: Add a new user.

补充：cipher表示该密码在本地将以加密的形式储存。

3，定义创建用户的服务类型

[Huawei-aaa] local-user a1 service-type telnet （服务协议）

4，创建VTY虚拟登陆端口

[Huawei] user-interface vty 0 4 （选择可以有几个人同时登陆该账户，0表示1个人，0 1表示两个人，以此类推，一般最多可以有16人）
[Huawei-ui-vty0-4]

5，定义认证模式

[Huawei-ui-vty0-4] authentication-mode aaa --- 调用AAA平台来完成认证

因为模拟器中的电脑没有开启telnet客户端的功能，所以不能进行登录。此时我们可以使用一台路由器来代替。（因为路由器默认开启该功能）

<Huawei> telnet 192.168.1.1 （需要登陆上的设备的IP地址）

Press CTRL_] to quit telnet mode

Trying 192.168.1.1 ...

Connected to 192.168.1.1 ...

Username:（输入用户名）

Password:（输入密码，一般隐藏，不会显示）

注意：必须在用户视图下

DHCP --- 动态主机配置协议 --- UDP 67 68

DHCP也是一种C/S架构的协议

DHCP服务器对设备要求不高但一般是由网关担任这一角色。（网关分隔若干广播域，下发IP更加方便）

C/S架构 --- 需要获取IP地址的设备扮演客户端的角色，而下发IP地址的设备需要扮演DHCP

服务器的角色

首次获取IP地址

1，DHCP客户端向DHCP服务器发送请求 ---- 广播形式 ---- DHCP-Discover

传输层使用UDP协议 --- 源端口号：68 --- 目标端口号：67

网络层 --- IP --- 源IP地址：0.0.0.0 --- 目标IP地址：255.255.255.255

数据链路层 --- 以太网 --- 源MAC地址：自己 --- 目标MAC地址：全F

2，DHCP服务器向DHCP客户端回复 ---- 广播/单播（因不同厂商设备而定，华为单播，思科广播） ---- DHCP - Offer

UDP --- 源端口号: 67 --- 目标端口号：68

IP --- 源IP：DHCP服务器的IP地址 --- 目标IP：需要分配的IP地址（华为逻辑）

以太网 --- 源MAC：DHCP服务器自己的MAC地址 --- 目标MAC：客户端的MAC地址

3，DHCP客户端向DHCP服务器发送请求 --- 广播 --- DHCP - Request

4，DHCP服务器向DHCP客户端回复 --- 单播/广播 --- DHCP - ACK --- 只有在收到服务器的

ACK之后，才算可以使用这个IP地址。

补充：广播域中不一定只有一台DHCP服务器，所以在请求过程中会收到多条DHCP - Offer包。此时，设备会选取最先收到的那个 DHCP - Offer包中的IP地址。再向广播域中的所有设备发送DHCP - Request包，请求发送选中offer包的服务器使用这个IP地址，同时告诉其他服务器本设备已有IP。
