1 基本介绍

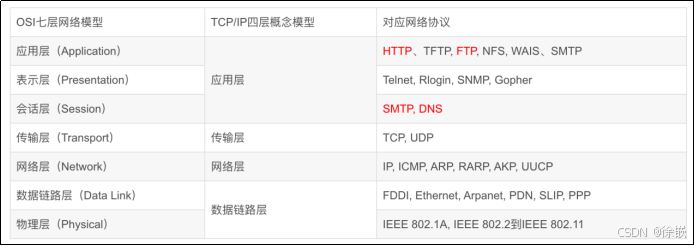

1.1 OSI理论模型

在这里插入图片描述

1.2 常见的网络协议

1.2.1 IP 协议

IP层接收由更低层（网络接口层例如以太网设备驱动程序）发来的数据包，并把该数据包发送到更高层—TCP或UDP层；相反，IP层也把从TCP或UDP层接收来的数据包传送到更低层。IP数据包是不可靠的，因为IP并没有做任何事情来确认数据包是否按顺序发送的或者有没有被破坏，IP数据包中含有发送它的主机的地址（源地址）和接收它的主机的地址（目的地址）。

1.2.2 TCP协议

TCP是面向连接的通信协议，通过三次握手建立连接，通讯完成时要拆除连接，由于TCP是面向连接的所以只能用于端到端的通讯。

TCP提供的是一种可靠的数据流服务，采用“带重传的ACK”技术来实现传输的可靠性。TCP还采用一种称为“滑动窗口”的方式进行流量控制，所谓窗口实际表示接收能力，用以限制发送方的发送速度。

1.2.3 UDP协议

UDP是面向无连接的通讯协议，UDP数据包括目的端口号和源端口号信息，由于通讯不需要连接，所以可以实现广播发送。

UDP通讯时不需要接收方确认，属于不可靠的传输，可能会出现丢包现象，实际应用中要求程序员编程验证。

UDP与TCP位于同一层，但UDP不管数据包的顺序、错误或重发。

2 以太之王 ---- W5500芯片

  • 是韩国半导体公司WIZnet提供的一款高性价比的以太网芯片。全球独一无二的全硬件TCPIP协议栈专利技术。支持 TCP，UDP，IPv4，ICMP，ARP，IGMP以及PPPoE协议。W5500内嵌32K字节片上缓存以供以太网包处理。
  • 用户可以同时使用8个硬件Socket独立通讯。 W5500 提供了SPI（外设串行接口）从而能够更加容易与外设 MCU 整合。W5500的使用了新的高效SPI协议支持80MHz 速率。

2.1 W5500特点

官方网址：https://www.w5500.com/index.html

里面有数据手册。

（1）支持硬件TCP/IP协议：TCP，UDP，ICMP，IPv4，ARP，IGMP，PPPoE。

（2）支持8个独立端口（Socket）同时通讯。

（3）支持掉电模式。

（4）支持网络唤醒。

（5）支持高速串行外设接口（SPI模式 0，3）。

（6）内部32K字节收发缓存。

（7）内嵌10BaseT/100BaseTX 以太网物理层（PHY）。

（8）支持自动协商（10/100-Based 全双工/半双工）。

（9）不支持 IP 分片。

（10）3.3V工作电压，I/O 信号口5V耐压。

（11）LED状态显示（全双工/半双工，网络连接，网络速度，活动状态）。

（12）LQFP48无铅封装（7x7mm，间距 0.5mm）

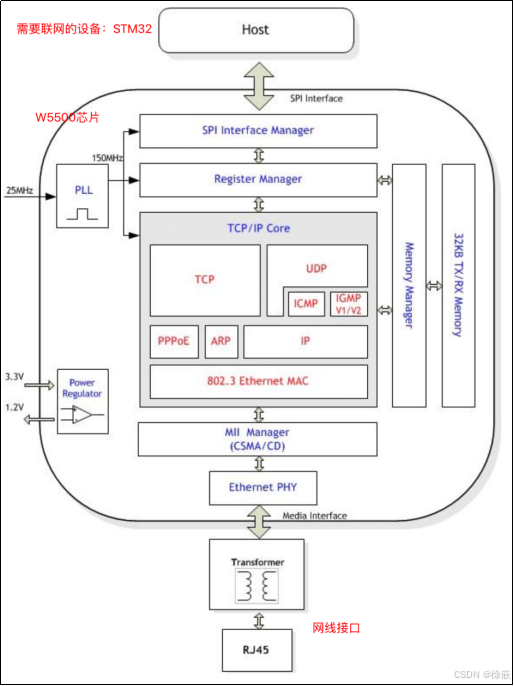

2.2 接入框图

在这里插入图片描述

2.3 主控芯片与W5500交互

1）SPI连接

  • W5500 提供了SPI（串行外部接口）作为外设主机接口，有SCSn、SCLK、MOSI、MISO 共4路信号，且作为SPI从机工作。
  • 在W5500中只支持工作模式0和3，在这两种模式下数据总是在SCLK信号的上升沿被锁存，在SCLK信号的下降沿被输出。
  • MOSI和MISO信号无论是接收或发送，均遵从最高标志位（MSB）到最低标志位（LSB）的传输序列。

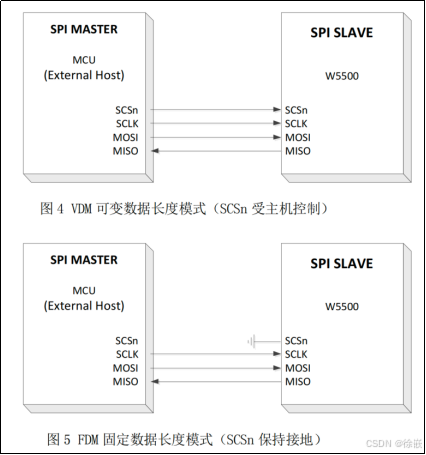

2）固定数据长度模式和可变数据长度模式

在这里插入图片描述

如果SPI工作模式设置为可变数据长度模式（VDM），SPI 的SCSn信号需要由外部主机通过SPI帧控制。

在可变数据长度模式下，SCSn控制SPI帧的开始和停止：SCSn信号拉低（高电平到低电平），即代表W5500的SPI帧开始（地址段）；SCSn信号拉高（低电平到高电平），即代表W5500的 SPI帧结束（数据段的随机N字节数据结尾）；

在我们的电路图设计中，ScSn接的是片选信号，所以我们应该选择可变数据长度模式。

3）W5500的内部存储器

（1）1个普通寄存器block：这里配置了W5500的一些基本信息，如网络配置（IP，MAC地址，Socket中断配置等）。

（2）8个Socket寄存器block：这里配置了每个Socket对应的信息，如Socket的模式，命令，状态，中断信息等。

（3）8个Socket对应的接收缓冲寄存器block（共16k）：初始时每个Socket分配为2k的缓存，用户可以自己重新通过修改相应的配置寄存器进行修改，但是要保证分配给8个Socket的缓冲大小之和不能超过16k，否则会报错。

（4）8个Socket对应的发送缓冲寄存器block（共16k）。

3 案例

3.1 案例1：网络搭建

  • 需求描述：驱动W5500芯片，设置好IP，测试网络是否连通。

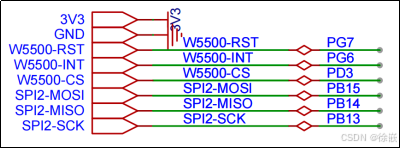

  • 电路连线：

在这里插入图片描述

引脚说明：

（1）W5500-RST：重置硬件，重置（Reset）低电平有效；该引脚需要保持低电平至少 500 us，才能重置 W5500；（正常使用应该高电平，需要重置芯片的时候置为低电平不少500us）。连接的是PG7。

（2）W5500-INT：中断输出（Interrupt output）低电平有效；低电平：W5500的中断生效。高电平：无中断；连接的是PG6。

（3）W5500-CS片选引脚。连接的是PD3

连接的是STM32的SPI2外设。

3.1.1 W5500官方库的移植

  • 官方库地址： https://github.com/Wiznet/ioLibrary_Driver

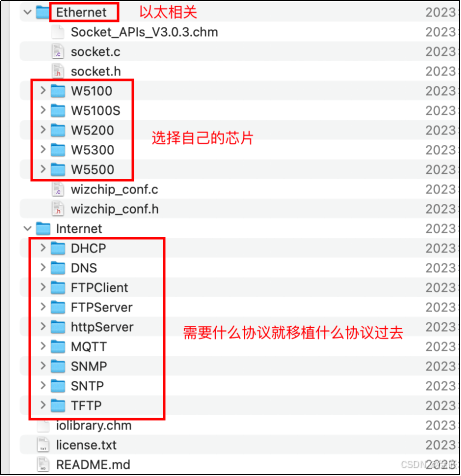

  • 官方库的结构

在这里插入图片描述

  • 移植后的目录

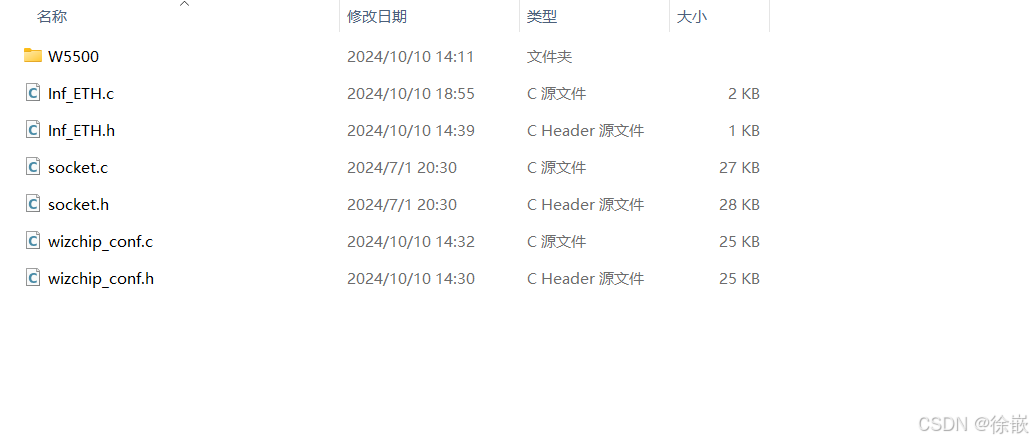

  • eth

在这里插入图片描述

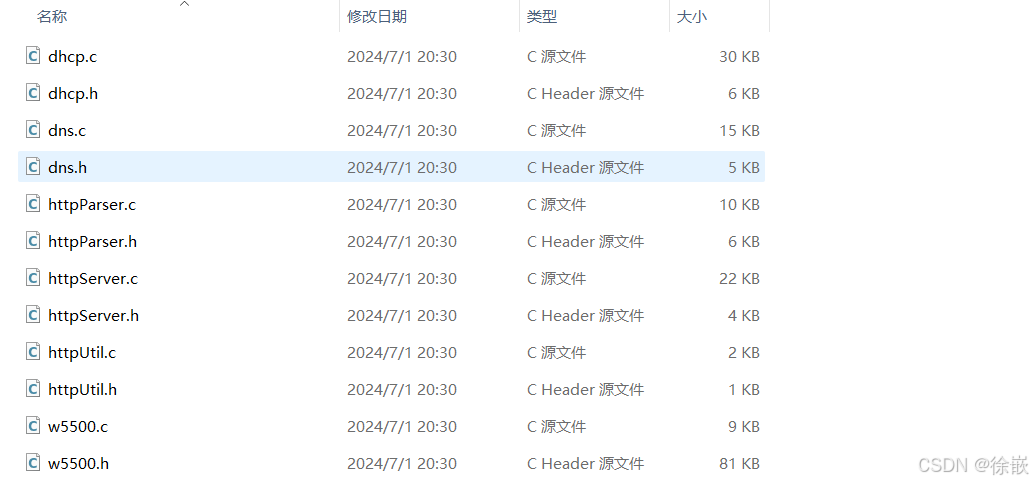

  • w5500

在这里插入图片描述

3.1.2 修改移植文件
  • wizchip_conf.h
  1. 找到宏定义_WIZCHIP_，如果不是W5500，就改成W5500。

在这里插入图片描述

  1. 修改工作模式为可变数据长度模式

在这里插入图片描述

  • wizchip_conf.c
  1. 导入spi头文件：在这里插入图片描述
  1. 补充官方提供的一些接口。
//这两个不用补充
void wizchip_cris_enter(void) {}
void wizchip_cris_exit(void) {}

void wizchip_cs_select(void)
{
   Driver_SPI_Start();
}
void wizchip_cs_deselect(void)
{
   Driver_SPI_Stop();
}
uint8_t wizchip_spi_readbyte(void)
{
   return Driver_SPI_SwapByte(0xFF);
}
void wizchip_spi_writebyte(uint8_t wb)
{
   Driver_SPI_SwapByte(wb);
}
  1. 实现注册函数，并在头文件声明
void user_register_function(void)
{
   // 注册需要使用的6个函数
   reg_wizchip_cris_cbfunc(wizchip_cris_enter,wizchip_cris_exit);
   // 片选注册
   reg_wizchip_cs_cbfunc(wizchip_cs_select,wizchip_cs_deselect);
   // 读写数据注册
   reg_wizchip_spi_cbfunc(wizchip_spi_readbyte,wizchip_spi_writebyte);
}
3.1.3 代码编写
  • spi.c
#include "Driver_spi.h"

void Driver_SPI_Init(void)
{
    /* 1. 打开时钟  PB PD SPI2的时钟*/
    RCC->APB2ENR |= RCC_APB2ENR_IOPBEN;
    RCC->APB2ENR |= RCC_APB2ENR_IOPDEN;
    RCC->APB1ENR |= RCC_APB1ENR_SPI2EN;

    /* 2. 配置引脚模式 */
    // MISO PB14 浮空输入 0100
    GPIOB->CRH &= ~(GPIO_CRH_CNF14_1 | GPIO_CRH_MODE14);
    GPIOB->CRH |= GPIO_CRH_CNF14_0;

    // CS PD3 通用推挽输出 0011
    GPIOD->CRL &= ~GPIO_CRL_CNF3;
    GPIOD->CRL |= GPIO_CRL_MODE3;

    // SCK PB13 MOSI PB15 复用推挽输出 1011
    GPIOB->CRH |= GPIO_CRH_CNF13_1 | GPIO_CRH_CNF15_1 | GPIO_CRH_MODE13 | GPIO_CRH_MODE15;
    GPIOB->CRH &= ~(GPIO_CRH_CNF13_0 | GPIO_CRH_CNF15_0);

    /* 3. 配置SPI2 */
    // 3.1 设置为主设备
    SPI2->CR1 |= SPI_CR1_MSTR;
    // 3.2 波特率 BR 010 8分频
    SPI2->CR1 &= ~SPI_CR1_BR;
    SPI2->CR1 |= SPI_CR1_BR_1;
    // 3.3 SPI模式0
    SPI2->CR1 &= ~(SPI_CR1_CPOL | SPI_CR1_CPHA);

    // 3.4 数据帧 8位数据
    // 3.5 高位优先
    SPI2->CR1 &= ~(SPI_CR1_DFF | SPI_CR1_LSBFIRST);

    // 3.6 选择使用软件IO开控制从设备选择
    SPI2->CR1 |= SPI_CR1_SSM | SPI_CR1_SSI;
    SPI2->CR2 &= ~(SPI_CR2_SSOE);

    // 3.7 打开总开关
    SPI2->CR1 |= SPI_CR1_SPE;
}

void Driver_SPI_Start(void)
{
    CS_LOW;
}
void Driver_SPI_Stop(void)
{
    CS_HIGH;
}

// 一定要在SPI_START之后调用
uint8_t Driver_SPI_SwapByte(uint8_t byte)
{
    uint8_t rbyte = 0;
    // 等待能够发送数据
    while ((SPI2->SR & SPI_SR_TXE) == 0)
    {
    }
    // 发送数据
    SPI2->DR = byte;
    // 等待接收数据
    while ((SPI2->SR & SPI_SR_RXNE) == 0)
    {
    }
    // 接收数据
    rbyte = SPI2->DR;
    return rbyte;
}
  • spi.h
...
    // 片选信号翻转  PD3
#define CS_HIGH (GPIOD->ODR |= GPIO_ODR_ODR3)
#define CS_LOW  (GPIOD->ODR &= ~GPIO_ODR_ODR3)
  • Inf_ETH.c

设置ip信息和mac地址：要确保单片机和电脑处于同一个局域网

#include "Inf_ETH.h"

uint8_t mac[6] = {10, 11, 12, 145, 21, 20};
uint8_t ip[4] = {192, 168, 19, 170};
uint8_t sub[4] = {255, 255, 255, 0};
uint8_t gw[4] = {192, 168, 23, 1};

void Inf_ETH_Reset(void)
{
    // W5500的初始化引脚  PG7 500us
    /* 1. 打开PG7时钟 */
    RCC->APB2ENR |= RCC_APB2ENR_IOPGEN;
    /* 2. 设置PG7引脚模式 通用推挽模式 0011 */
    GPIOG->CRL &= ~GPIO_CRL_CNF7;
    GPIOG->CRL |= GPIO_CRL_MODE7;
    /* 3. 置为低电平500us */
    GPIOG->ODR &= ~GPIO_ODR_ODR7;
    Delay_ms(1);
    /* 4. 复位高电平 */
    GPIOG->ODR |= GPIO_ODR_ODR7;
}

void Inf_ETH_SetMac(void)
{
    printf("开始设置mac地址\n");
    setSHAR(mac);
    Delay_ms(1);
    printf("设置mac地址完成\n");
}
void Inf_ETH_SetIP(void)
{
    // 1. 设置ip地址
    printf("开始设置ip地址\n");
    setSIPR(ip);
    Delay_ms(1);
    printf("设置ip地址完成\n");
    // 2. 设置子网掩码
    printf("开始设置子网掩码\n");
    setSUBR(sub);
    Delay_ms(1);
    printf("设置子网掩码完成\n");
    // 3. 设置网关
    printf("开始设置网关\n");
    setGAR(gw);
    Delay_ms(1);
    printf("设置网关完成\n");
}

void Inf_ETH_Init(void)
{
    /* 1. 初始化spi */
    Driver_SPI_Init();
    /* 2. 调用用户注册函数 */
    user_register_function();
    /* 3. 重置W5500 */
    Inf_ETH_Reset();
    /* 4. 设置MAC地址 */
    Inf_ETH_SetMac();
    /* 5. 设置IP信息 */
    Inf_ETH_SetIP();
}
  • Inf_ETH.h
#include "w5500.h"
#include "Driver_USART1.h"
#include "Delay.h"
#include "Driver_spi.h"
...
  • main.c
int main(void)
{

	/*  使用can的环回静默模式完成数据的自发自收 测试stm32的can功能 */
	Driver_USART1_Init();
	printf("hello eth...\n");

	Inf_ETH_Init();
	while (1)
	{
	}
}

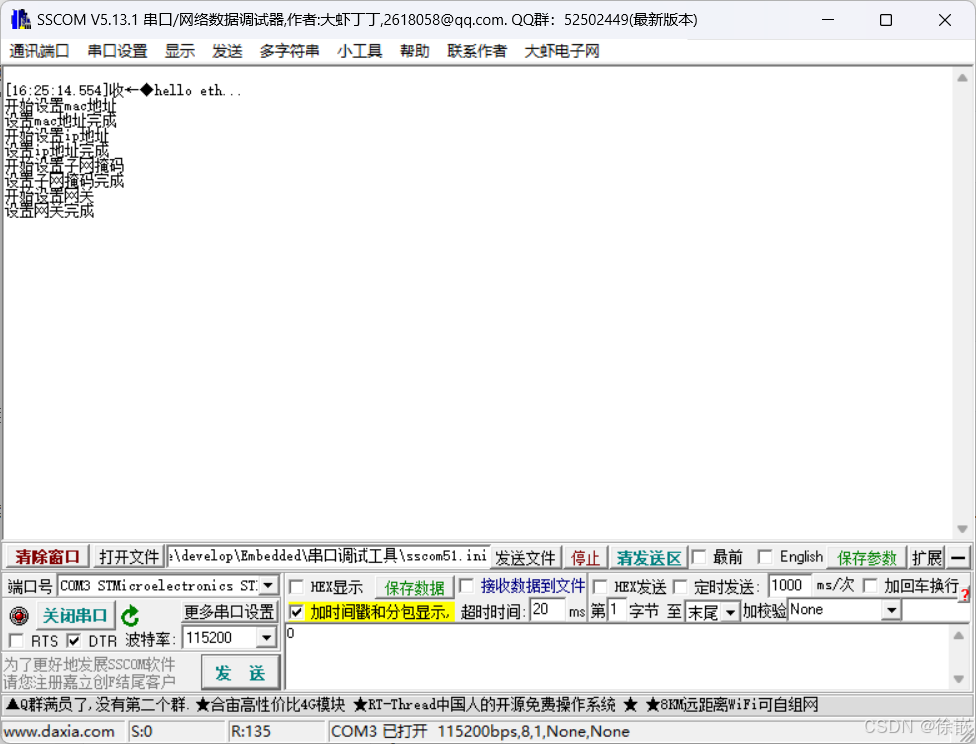

实验结果：

  • 注意：电脑和单片机需连接在同一个局域网里。

在这里插入图片描述

3.2 案例2：搭建TCP服务端

(1) 读取需要使用的socket状态

(2) SOCK_CLOSED -> 关闭状态 -> 初始化流程 -> 选择对应的socket 使用协议 确定端口号

(3) SOCK_INIT -> 初始化状态 -> 选择作为服务端 -> 进入监听状态

(4) 等待时间 -> 等待客户端连接

(5) SOCK_ES -> 连接完成状态 -> 打印客户端的IP和port -> 完成收发数据

(6) 接收数据 -> Sn_IR_RECV 需要先知道数据的长度 -> Sn_Rx_RSR中 -> recv读取数据

(7) 发送数据 -> send发送

(8) 在收不到数据的时候 -> 可能连接中断了 -> 关闭socket 退出循环

代码编写：

在案例1基础上添加即可。

  • Tcp_server.c
#include "Tcp_server.h"

uint8_t rBuff[128];

void TCP_server_socket0(void)
{
    // 1. 获取当前socket0的状态
    uint8_t socket_sr = getSn_SR(0);
    if (socket_sr == SOCK_CLOSED)
    {
        // 2. 当前为关闭状态 ->  表示服务端还没有初始化 socket没人用
        int8_t socket_r = socket(0, Sn_MR_TCP, 8080, SF_TCP_NODELAY);
        if (socket_r == 0)
        {
            printf("初始化socket0成功\n");
        }
        else
        {
            printf("初始化socket0失败\n");
        }
    }
    else if (socket_sr == SOCK_INIT)
    {
        // 3. 初始化完成 -> 进入监听状态 等待客户端连接
        int8_t listen_r = listen(0);
        if (listen_r == SOCK_OK)
        {
            printf("进入到监听状态成功\n");
        }
        else if (listen_r == SOCKERR_SOCKCLOSED)
        {
            // 手动关闭套接字  重新初始化
            close(0);
            printf("进入监听状态失败\n");
        }
        else
        {
            // 手动关闭套接字  重新初始化
            close(0);
            printf("未知错误,进入监听状态失败\n");
        }
    }
    else if (socket_sr == SOCK_ESTABLISHED)
    {
        // 4.说明已经连接成功 -> 可以进行收发数据了
        // 打印客户端的ip地址和端口号
        uint8_t client_ip[4] = {0};
        getSn_DIPR(0, client_ip);
        uint16_t client_port = getSn_DPORT(0);
        printf("连接成功,对应客户端的ip:port为%d.%d.%d.%d:%d\n", client_ip[0], client_ip[1], client_ip[2], client_ip[3], client_port);
        while (1)
        {
            // 5. 完成收发数据
            // 判断当前是否收到数据
            while ((getSn_IR(0) & Sn_IR_RECV) == 0)
            {
                // 还没有收到数据   挂起等待
                // 单独判断是否连接已经关闭
                if (getSn_SR(0) != SOCK_ESTABLISHED)
                {
                    // 接收不到数据啦  连接都关闭啦
                    close(0);
                    printf("连接关闭,会自动创建\n");
                    return;
                }
            }

            // 有数据进来  -> 清空中断标志位
            // 如果想要清空标准位  按照产品手册写1
            setSn_IR(0, Sn_IR_RECV);

            // 读取数据  ->  先读取接收的数据长度
            uint16_t rDataLength = getSn_RX_RSR(0);

            recv(0, rBuff, rDataLength);

            printf("接收到客户端发送的数据,len:%d,data:%s\n", rDataLength, rBuff);
            // 原封不动发送回去
            send(0, rBuff, rDataLength);
        }
    }
}
  • Tcp_server.h
#include "w5500.h"
#include "socket.h"
#include "Driver_USART1.h"
#include "httpParser.h"
#include "httpServer.h"
...
  • main.c
int main(void)
{

	/*  创建tcp服务端 使用电脑的功能作为客户端 连接使用 */
	Driver_USART1_Init();
	printf("hello eth...\n");

	Inf_ETH_Init();
	while (1)
	{
		TCP_server_socket0();
	}
}

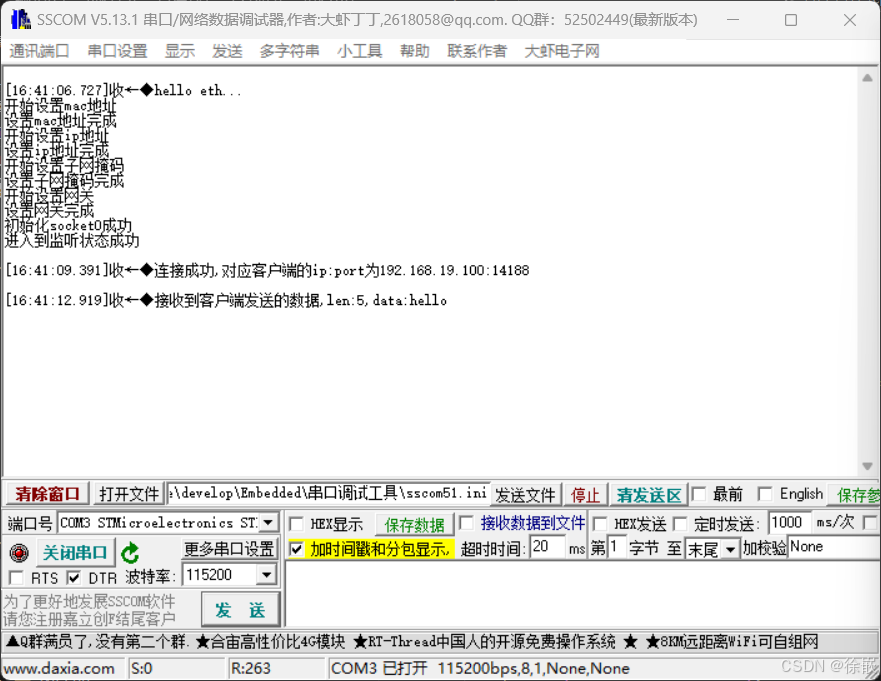

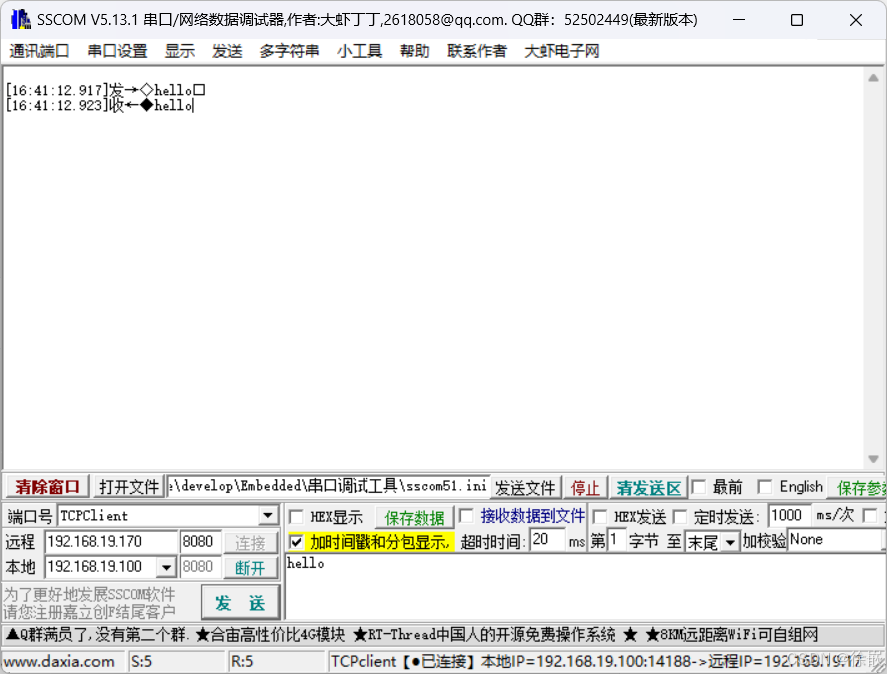

实验现象：

单片机作为TCP服务端，电脑作为TCP客户端。当服务端处于监听状态时，客户端向服务端发送连接请求。连接成功服务端串口助手最下面会显示已连接。然后向服务端发送消息，服务端接收到并返回。

在这里插入图片描述

在这里插入图片描述

3.3 案例3：搭建TCP客户端

和客户端类似，将Tcp_server.c换成TCP_client.c即可,然后主函数初始化也改成客户端的就完成了。

(1) 读取需要使用的socket状态

(2) SOCK_CLOSED -> 关闭状态 -> 初始化流程 -> 选择对应的socket 使用协议 确定端口号

(3) SOCK_INIT -> 初始化状态 -> 选择作为客户端 -> 主动连接

(4) 连接超时 -> 等待2s再去连接 连接失败 -> 关闭socket 重新创建

(5) SOCK_ES -> 连接完成状态 -> 主动发送消息hello -> 完成收发数据

(6) 接收数据 -> Sn_IR_RECV 需要先知道数据的长度 -> Sn_Rx_RSR中 -> recv读取数据

(7) 发送数据 -> send发送

(8) 在收不到数据的时候 -> 可能连接中断了 -> 关闭socket 退出循环

代码编写：
  • TCP_client.c

注意：在写客户端程序的时候一定要把连接目标的ip及端口写准确

#include "TCP_client.h"

void TCP_client_socket0(void)
{
    // 1. 读取socket0的状态
    uint8_t socket_sr = getSn_SR(0);

    if (socket_sr == SOCK_CLOSED)
    {
        // 2. 处于关闭状态 -> 还没有创建客户端
        int8_t socket_r = socket(0, Sn_MR_TCP, 8080, SF_TCP_NODELAY);
        if (socket_r == 0)
        {
            printf("客户端创建成功\n");
        }
        else
        {
            printf("客户端创建失败\n");
        }
    }
    else if (socket_sr == SOCK_INIT)
    {
        // 3. 初始化状态 -> 选择作为客户端 -> 主动连接
        uint8_t serverIP[4] = {192, 168, 19, 100};
        uint16_t serverPort = 8080;
        int8_t connect_r = connect(0, serverIP, serverPort);
        if (connect_r == SOCK_OK)
        {
            printf("连接服务端%d.%d.%d.%d:%d成功\n", serverIP[0], serverIP[1], serverIP[2], serverIP[3], serverPort);
        }
        else if (connect_r == SOCKERR_SOCKCLOSED)
        {
            printf("客户端的socket0关闭了,需要重启\n");
            close(0);
            // return;
        }
        else if (connect_r == SOCKERR_TIMEOUT)
        {
            // 等待2s再去连接
            printf("连接服务端超时  等待2s后再去连接\n");
            Delay_ms(2000);
        }
        else
        {
            printf("连接服务端失败,未知问题\n");
        }
    }
    else if (socket_sr == SOCK_ESTABLISHED)
    {
        // 4. 连接状态 -> 主动发送hello
        send(0, "hello\n", 6);

        while (1)
        {
            // 等待接收数据  -> 原封不动返回数据
            while ((getSn_IR(0) & Sn_IR_RECV) == 0)
            {
                if (getSn_SR(0) != SOCK_ESTABLISHED)
                {
                    printf("断开连接\n");
                    close(0);
                    return;
                }
            }

            // 复位中断标志位
            // 如果需要清0   置为1
            setSn_IR(0,Sn_IR_RECV);

            // 获取接收数据的长度
            uint16_t rDataLength = getSn_RX_RSR(0);
            uint8_t rBuff[128];
            // 接收数据
            recv(0,rBuff,rDataLength);
            printf("客户端接收到数据,len:%d,data:%s\n",rDataLength,rBuff);
            // 返回数据
            send(0,rBuff,rDataLength);
        }
    }
}

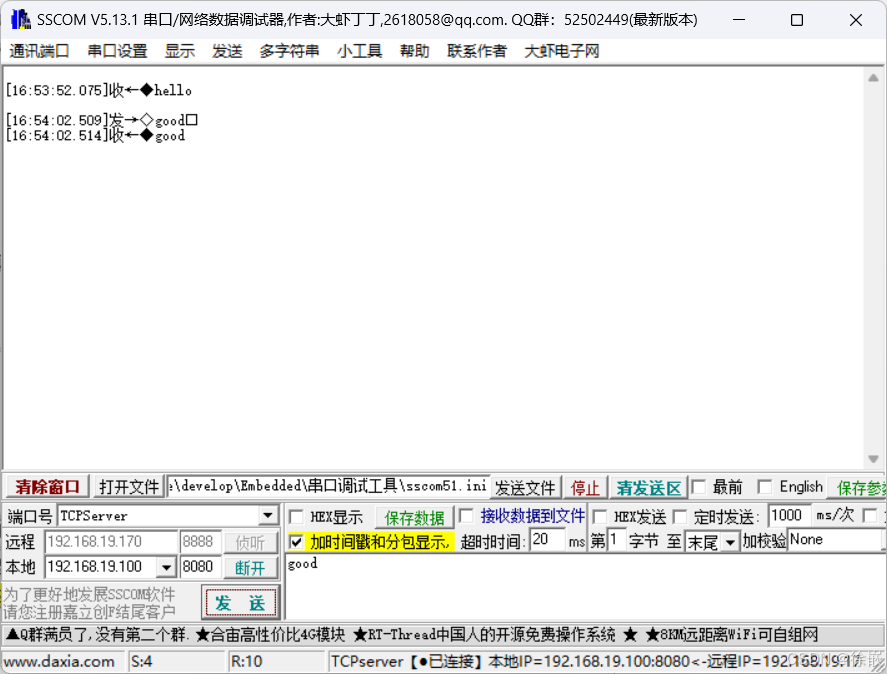

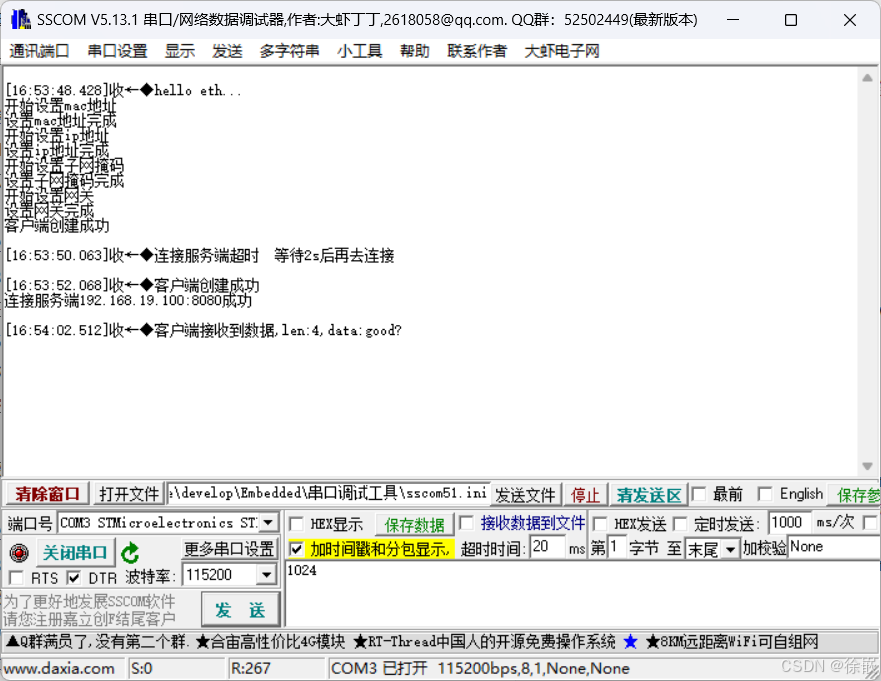

实验现象：

单片机充当客户端，电脑充当服务端。单片机初始化完成后就开始请求代码中给定的IP端口服务端连接，此时我们服务端需要开始侦听客户端才能连接到，连接到后单片机的客户端向我们电脑服务端发送一条hello，我们回了一条good，也接收到相同数据。

在这里插入图片描述

在这里插入图片描述

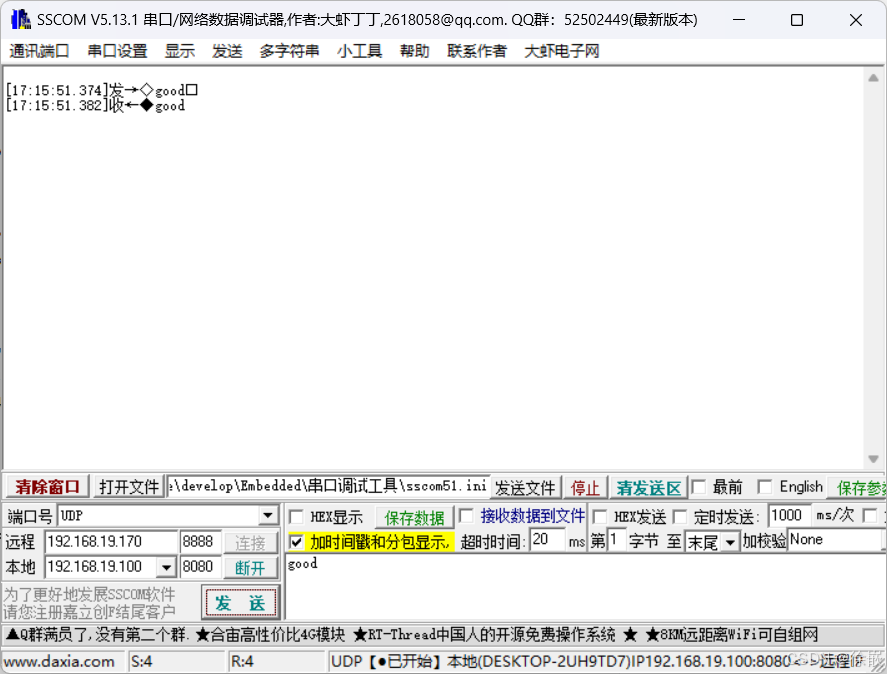

3.4 案例4：UDP通讯

udp是不区分服务端和客户端的。在eth里添加个UDP.c即可，最后在main函数里换一下初始化即可。

由于UDP是无连接的，任意两方都能通信。在发第一条消息前不知道和谁通信，所以在编写函数时需要先等待挂起接收数据，接收的数据中会包含对方的IP地址端口号，然后将其存储下来。

(1) 读取需要使用的socket状态

(2) SOCK_CLOSED -> 关闭状态 -> 初始化流程 -> 选择对应的socket 使用UDP协议 确定端口号

(3) SOCK_UDP -> 不知道接收数据的长度 -> 不知道对应的ip和端口号

(4) 需要先挂起等到接收一个数据 -> Sn_IR_RECV 需要先知道数据的长度 -> Sn_Rx_RSR中 -> recvFrom读取数据 -> 长度会多8字节 -> 判断当前接收数据长度大于0 -> 使用数据的时候长度 - 8

(5) 接收数据 -> 能够读取到对方的IP和端口号

(6) 发送数据 -> sendTo方法 填写对应的IP和端口号进行发送

(7) 在收不到数据的时候 -> 可能连接中断了 -> 关闭socket 退出循环

函数编写：
  • UDP.c

#include "UDP.h"

void UDP_socket0(void)
{
    // 1. 获取socket0状态
    uint8_t socket_sr = getSn_SR(0);
    if (socket_sr == SOCK_CLOSED)
    {
        // 2. 关闭状态  ->  选择使用UDP协议
        //不选择特殊功能，最后一个参数填0
        int8_t socket_r = socket(0, Sn_MR_UDP, 8888, 0);
        if (socket_r == 0)
        {
            printf("创建UDP服务成功\n");
        }
        else
        {
            printf("创建UDP服务失败\n");
        }
    }
    else if (socket_sr == SOCK_UDP)
    {
        // 3. 处于UDP创建完成状态
        // 不知道对方的IP和端口号
        // 等待挂起接收数据  ->  接收的数据中会包含对方的IP地址端口号
        uint8_t rBuff[128] = {0};
        uint16_t rDataLength = 0;
        uint8_t udp_IP[4] = {0};
        uint16_t udp_Port = 0;

        // 不知道接收数据的长度
        while (1)
        {
            while ((getSn_IR(0) & Sn_IR_RECV) == 0)
            {
                if (getSn_SR(0) != SOCK_UDP)
                {
                    printf("UDP服务状态变化,需要重启\n");
                    close(0);
                    return;
                }
            }
            // 清空标志位
            setSn_IR(0, Sn_IR_RECV);

            // 接收到数据
            // 获取接收数据的长度  ->  UDP接收到的数据会多8字节 空的  标志
            rDataLength = getSn_RX_RSR(0);
            if (rDataLength > 0)
            {
                recvfrom(0, rBuff, rDataLength, udp_IP, &udp_Port);
                printf("接收到UDP服务发送的数据,IP:port为 %d.%d.%d.%d:%d,len:%d,data:%s\n", udp_IP[0], udp_IP[1], udp_IP[2], udp_IP[3], udp_Port, rDataLength - 8, rBuff);

                // 原路返回对应数据
                if (rDataLength - 8 > 0)
                {
                    sendto(0, rBuff, rDataLength - 8, udp_IP, udp_Port);
                }
            }
        }
    }
}

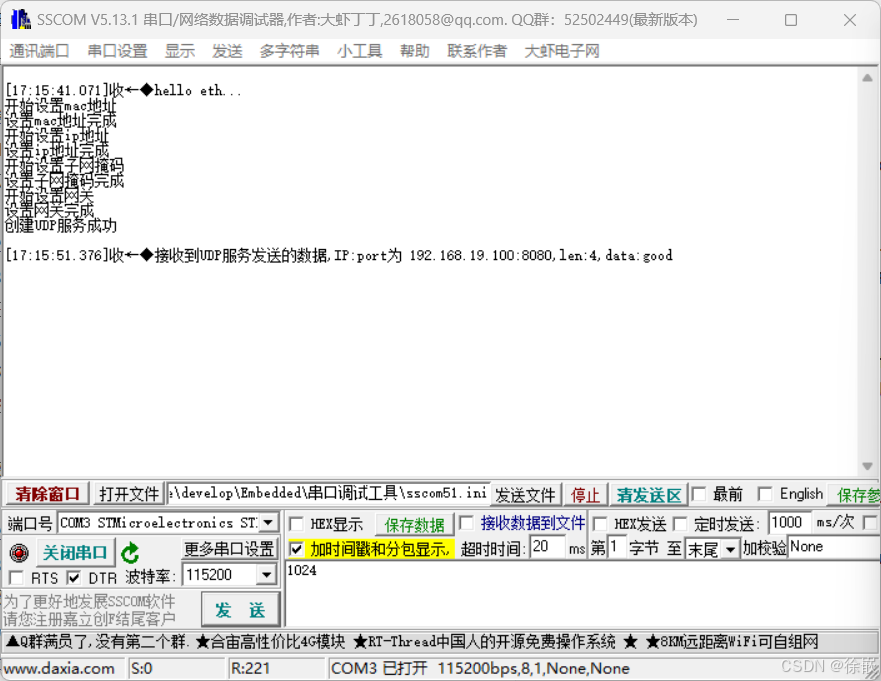

实验现象：

在这里插入图片描述

在这里插入图片描述

Xalen
关注
以太网通信(1)UDP —— 数据发送
求学者
02-22 6582
目录 一、以太网通信简介 1.OSI七层模型 2.以太网数据包解析 3.IP首部校验和计算与检验 二、以太网通信实例 1.整体实验框图 2.发送部分时序图 3.实验代码及仿真结果 总结 一、以太网通信简介 前文我们讲述了多种通信协议（串口、IIC、SPI等协议），而以太网通信是相对比较高速的一种通信方式。目前，以太网是指遵守 IEEE 802.3 标准组成的局域网，由 IEEE 802.3 标准规定的主要是位于参考模型的物理层(PHY)和数据链路层中的介质访问控...
Eth通信协议
最新发布
weixin_42438100的博客
04-01 1149
记录车载以太网的学习笔记，大部分内容已经很成熟，也有很多博客进行讲解，此处主要是整合资源，方便查找资料。
️ 通信协议——以太网通信协议
weixin_51508867的博客
12-11 1639
以太网是指实现将几个电脑连接进行通信，他不是指一种网络，而是一个技术规范。标准以太网：10Mbit/s快速以太网：100Mbit/s千兆以太网：1000Mbit/s万兆以太网：10Gbit/s十兆网和百兆网引脚说明： 在十兆网和百兆网的 RJ45 只用到了 Pin 1、Pin 2、Pin 3、Pin 6 的引脚，通过差分信号的方式进行传输通信。引脚编号引脚名称功能说明线序颜色Pin 1TX+发送数据+橙白Pin 2TX-发送数据-橙Pin 3RX+接收数据+
Ethernet（以太网）详解
SDJ_success的博客
03-27 1624
以太网（Ethernet）是一种基于IEEE 802.3标准的局域网（LAN）技术，用于设备间通过有线或光纤介质进行数据通信。标准化：遵循IEEE 802.3系列协议，支持多种速率（10Mbps~400Gbps）。灵活性：支持双绞线（铜缆）、光纤、同轴电缆等多种传输介质。可扩展性：通过交换机实现大规模网络拓扑（星型、树型、环形等）。高可靠性：支持冲突检测（CSMA/CD）、错误校验（CRC）及冗余协议（如STP）。1. 物理接口类型接口类型传输介质典型速率应用场景RJ45（8P8C）
网络通讯——以太网
tulihetulihe的博客
09-20 3263
以太网
以太网通信简介
呓语煮酒的博客
11-07 1万+
简单介绍FPGA的以太网通讯的组包格式
以太网(Ethernet)通信简单理解
热门推荐
zwf888的专栏
07-24 2万+
简单的讲，以太网就是以固定的14字节开头的，以数据包（帧）传输数据的网络，数据在局域网中传输时，采用的是广播型式，比如局域网上有3台电脑ABC，A要发数据给B，其实就是重发数据出去，C当然也是能收到的，只是C收到数据后，发现并不是自己的数据就不与理会（当然，C也是可以理会这个数据，比如抓包工具，所以用QQ在局域网上聊天时，其它很有可能看得到，只是聊天记录加密了而已） 那么对于C来说，如何区...
以太网Ethernet通信协议
STATEABC的博客
08-07 2万+
以太网协议（Ethernet Protocol）是一种广泛应用于局域网（LAN）和广域网（WAN）的计算机网络通信协议。它是一种基于共享介质的局域网技术，最早由Xerox、Intel和Digital Equipment Corporation（DEC）于1970年代开发，并在1980年代初由IEEE标准化为IEEE 802.3。以太网根据最大传输速率的不同可以分为标准的以太网(10Mbit/s)、快速以太网(100Mbit/s)、千兆以太网 (1000Mbit/s)和万兆以太网(10Gbit/s)。
以太网通信及设计
gemengxia的博客
04-09 7232
文章目录1. 以太网简介1.1 以太网概述1.2 MII接口与时序2. 以太网通信协议2.1 以太网数据格式2.2 IP协议（Internet Protocol）2.3 UDP协议3. 以太网通信设计3. 以太网传输图片（VGA显示） 1. 以太网简介 1.1 以太网概述 以太网（Ethernet），是当今现有局域网采用的最通用的通信协议标准，它规定了包括物理层的连线、电子信号和介质访问层协议的内容。 优点：成本低、通信速率高、抗干扰性强 以太网分类 标准以太网：10Mbit/s 快速以太网：100Mbit
ETH—Lwip以太网通信介绍
m0_74963183的博客
07-19 2160
ETH—Lwip以太网通信简介
rv1126-rv1109-以太网功能-eth-(修改gmac)
12-27
标题提到的"rv1126-rv1109-以太网功能-eth-(修改gmac)"表明我们将重点关注这些处理器中的以太网控制器GMAC（Generic Media Access Controller）的修改和优化。 首先，让我们了解以太网。以太网是一种广泛使用的...
以太网通信
09-08
c#以太网通信，以太网通信。
ETH网络通信实验
11-09
探索者光盘资料，以太网网络通讯实验，使用keil开发，不带ucos操作系统。
C#和西门子PLC1200 以太网通讯
05-22
C#和西门子PLC以太网通讯，上位机代码
以太网通信测试工具 SocketTest
04-28
模仿SocketTest的小程序，比较稳定，可以连接断开，实现Client和Server的功能
VC++实现以太网通讯
12-21
在VC++平台上实现以太网通讯，包括服务器端的实现和客户端的实现。
WT32-ETH01有线模块AT指令集v1.1.pdf
05-21
WT32-ETH01是一款由启明云端生产的多功能开发板，支持WIFI、蓝牙和网口三种通信方式，适用于物联网设备的开发与应用。WT32-ETH01的核心是ESP32模块，它是一款广泛使用的低成本、低功耗的系统级芯片，内置了支持TCP/...
物联网（IOT）之常见物联网通信技术概览-有线篇
weixin_45948002的博客
04-12 6994
前言 通信技术是物联网的基础，万物互联离不开各种通信技术的支持。如果把物联网比作信息的物流系统，那么通信技术就是不同的交通运输方式。但不论何种技术，最终目的都是连通感知终端与云侧平台应用。 常见的通信技术可以分为有线通信技术和无线通信技术。有线技术与无线技术根据场景及技术特点，又细分出许多不同的标准。 ①ETH： 以太网结构分两大层： PHY—物理层，主要作用是把数字信号变成在可支持的传输媒...
ATK-UART2ETH以太网模块资料 解压密码：xcfafa
06-10
ATK-UART2ETH是一种串口转以太网模块，由深圳市安信可科技有限公司生产。该模块可以将串口数据通过以太网传输，实现远程监控、数据上传等功能。 ATK-UART2ETH模块采用了高性能的STM32F107芯片和ENC28J60以太网控制...
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
