《数据库原理及应用课程设计》作品

为了实现快速、准确、便捷的点餐体验，点餐系统需要具备菜品展示、订单处理、支付集成、厨房管理等功能。同时，系统还需支持多平台操作，以满足不同顾客群体的需求。在数据分析方面，我们首先进行了市场调研，发现顾客对于便捷的点餐方式有着强烈的需求，尤其是年轻一代。此外，我们还分析了饭店的营业数据，发现通过引入点餐系统，可以显著提高服务效率，减少顾客等待时间，从而增加顾客满意度和回头率。技术可行性方面，我们评估了当前市场上成熟的点餐系统解决方案，发现它们已经具备了高度的稳定性和易用性，且能够快速部署和集成到饭店现有的运营体系中。

综上所述，饭店点餐系统的引入不仅符合餐饮行业的发展趋势，也符合饭店的实际需求。通过引入该系统，饭店将能够提升顾客体验，提高服务效率，从而在竞争激烈的市场中脱颖而出。

1.2 实训目的

本次课程设计采用微软SQL Server 2012作为平台，围绕一个“点餐系统”的数据库设计案例来展开实训，内容包括SQL Server 2012安装、数据库设计、库表创建、数据的查询以及更新、数据库优化、安全管理等。

1.2.1 知识目标

（1）能够安装和配置SQL Server2012；

（2）掌握数据库设计方法

（3）熟练掌握使用SSMS和SQL语句创建与管理数据库表；

（4）掌握SELECT语句结构及WHERE子句、ORDER BY 、GROUP BY、COMPUTE子句的应用；

（5）理解视图和索引的概念和作用；

（6）理解和掌握两种数据库登录模式

（7）掌握基于SQL Server的简单Java项目开发的流程。

1.2.2 能力目标

（1）通过实验实训，巩固关系数据库的基本原理，培养学生数据库设计与库表创建能力、数据增删改查的操作能力、数据库安全管理能力。

（2）使学生掌握数据库设计与开发的生命周期，学会按照数据库系统的开发过程来设计数据库。

（3）培养学生撰写规范的数据库设计文档的能力。

1.2.3 素质目标

整体规划设计一个数据库管理信息系统，让学生掌握从事系统后台数据库开发与维护以及其它IT就业岗位所必需的数据库知识与技能。

1.3 实训内容

（1）安装和配置SQL Server以及数据库设计；

（2）使用SSMS和SQL语句创建与管理数据库表；

（3）使用INSERT、UPDATE、DELETE语句对数据表中的内容进行插入、更新、删除等操作；

（4）使用select语句实现精准查询、模糊查询、连接查询、子查询等内容；

（5）使用SSMS和SQL语句创建视图和索引；

（6）使用SQL语句创建存储过程和触发器；

（7）使用T-SQL语句对数据库进行权限管理。

1.4 实训要求

本系统名为“点餐系统”，设计本系统时，要展示实体和实体之间的联系，要全面考虑各实体之间的关系。

建立数据库时要考虑数据模型的三要素:数据结构、数据操作、完整性约束。数据库设计过程中，为使数据库满足现实需要及数据库稳定，要严格按照数据库设计步骤，一步一步，不得跨越。

2 需求分析

2.1 需求分析描述

（1） 数据需求

在饭店点餐系统的开发中，数据需求是确保系统正常运行的关键。从下订单、点菜、结账到员工和顾客管理，每个阶段都需要特定的数据支持。

下订单阶段：顾客通过系统选择餐桌并下单，系统需要记录顾客编号、订单编号、消费时间以及所选餐桌的编号、可容人数和使用状态。同时，为了追踪订单处理过程，还需要记录处理该订单的员工工号。

点菜阶段：顾客在订单中选择菜品，系统需记录菜品编号、名称和数量，并与订单编号关联，确保订单内容的准确性。

结账阶段：结账时，系统需再次验证订单编号和顾客编号，确保订单归属正确。同时，记录菜品编号、名称和数量，以便计算消费金额。此外，员工工号和折扣信息也是结账阶段的重要数据，用于记录服务人员和折扣详情。

员工与顾客管理：员工档案需包括工号、姓名、性别和工资等信息，便于管理和支付工资。顾客档案则包括编号、姓名、性别等基本信息，用于识别和管理顾客。

消费记录管理：消费信息详细记录了每笔订单的消费金额、折扣后金额和结账时间，为饭店提供了重要的财务数据。

（2）事务需求

事务需求涉及数据的录入、更新/删除和查询。

数据录入：系统需支持顾客、餐桌、员工和菜品信息的录入，确保数据的完整性和准确性。

数据更新/删除：随着饭店运营的变化，系统应支持对这些信息的更新和删除操作，以保持数据的时效性。

数据查询：系统需提供灵活的查询功能，包括可用餐桌、在售菜品、订单、顾客点菜、员工和消费信息的查询，便于饭店管理和顾客服务。

2.2 功能图

图2.1 饭店点餐系统的系统功能结构图

2.3 数据流图

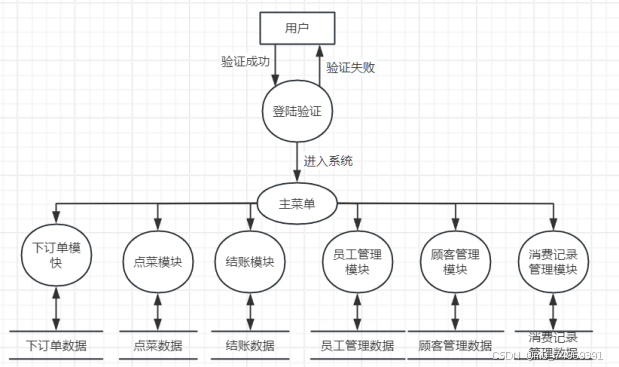

图2.2 点餐系统的数据流图

2.4 数据字典

（1）数据结构：下订单信息

含义：定义了顾客下单信息

组成：顾客编号，订单编号，消费时间，餐桌标号，员工编号

（2）数据结构：点菜阶段信息

含义：主要定义了顾客点菜相关信息

组成：订单编号，菜品编号，菜品类别，菜品价格，菜品名称

（3）数据结构：结账信息管理

含义：定义了顾客结账情况

组成：餐桌号，订单编号，顾客编号，员工工号，消费金额，折扣后金额

（4）数据结构：员工信息

含义：定义了饭店员工的基础信息

组成：工号，姓名，性别，入职日期，年龄，工资，电话

（5）数据结构：顾客信息

含义：定义了顾客用餐的基础信息

组成：顾客编号，姓名，性别，联系方式，餐桌好，订单编号

（6）数据结构：消费记录信息

含义：定义客户消费相关信息

组成：订单号，消费金额，折扣后金额，结账时间

2.5 实体分析

点餐系统数据库包含的实体有：

顾客实体：包括顾客编号、姓名、年龄、性别、联系方式。

餐桌实体：包括餐桌号、使用状态、桌位数。

菜谱实体：包括菜品编号、菜品名称、菜品类别、菜品价格

员工实体：包括员工编号、姓名、性别、入职日期、年龄、工资、电话。

订单实体：包括订单号、消费时间、联系电话、服务员编号。

消费记录：包括账单时间、折扣后金额、消费金额。

折扣规则：包括折扣编号、消费金额。

2.6 实体之间的关系

需要考虑它们是如何在餐厅的业务流程中相互关联的。以下是这些实体之间可能存在的关系：

（1）顾客与订单关系

关系名称：下单

描述：一个顾客可以下多个订单，一个订单只能由一个顾客下。

关系类型：一对多（1:N）

外键：订单实体中的顾客编号引用顾客实体中的顾客编号。

（2）顾客与消费记录关系

关系名称：消费

描述：一个顾客可以有多个消费记录，一个消费记录只能对应一个顾客。

关系类型：一对多（1:N）

外键：消费记录实体中可能不直接包含顾客编号，但可以通过订单号与订单实体关联，进而找到对应的顾客。

（3）餐桌与订单关系

关系名称：占用

描述：一个订单通常占用一个餐桌，一个餐桌在同一时间只能被一个订单占用（但在不同的时间段可以被不同的订单占用）。

关系类型：一对一（1:1，但在时间维度上可能是一对多）

外键：订单实体中可能包含餐桌号字段，指向餐桌实体中的餐桌号。

（4）菜谱与订单关系

关系名称：点餐

描述：一个订单包含多个菜品（来自菜谱），一个菜品可以被多个订单包含。

关系类型：多对多（M:N）

通常通过一个中间表（如订单详情表）来实现这种关系，该表包含订单号、菜品编号和数量等字段。

（5）员工与订单关系

关系名称：服务

描述：一个员工可以服务多个订单，一个订单只能由一个员工服务。

关系类型：一对多（1:N）

外键：订单实体中的服务员编号引用员工实体中的员工编号。

（6）订单与消费记录关系

关系名称：结算

描述：一个订单对应一个消费记录，用于记录该订单的最终消费情况。

关系类型：一对一（1:1）

外键：消费记录实体中可能包含订单号字段，与订单实体中的订单号相对应。

（7）折扣规则与消费记录关系

关系名称：应用

描述：一个消费记录可能应用了一个折扣规则，一个折扣规则可以被一个消费记录应用。

关系类型：多对多（1:1）

通常通过一个中间表（如折扣应用表）来实现这种关系，该表包含消费记录ID、折扣ID和具体折扣金额等字段。

3 数据库设计

3.1 数据库概念设计

3.1.1 局部ER图概念设计

（1）顾客与订单关系

图3.1 顾客与订单之间的ER关系图

（2）顾客与消费记录的关系

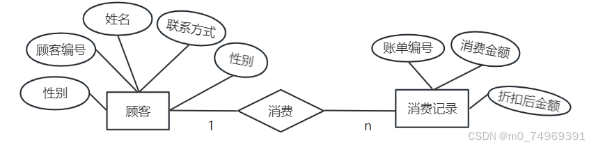

图3.2 顾客与消费记录之间的ER关系图

（3）餐桌与订单的关系

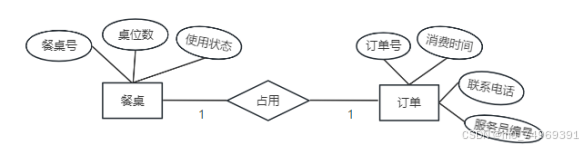

图3.3 餐桌与订单之间的ER关系图

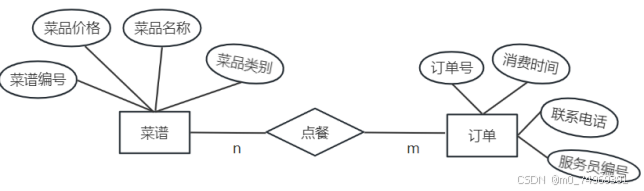

（4）菜谱与订单的关系

图3.4 菜谱与订单之间的ER关系图

（5）员工与订单的关系

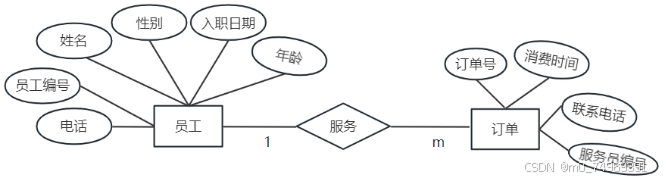

图3.5 员工与订单之间的ER关系图

（6）订单与消费关系

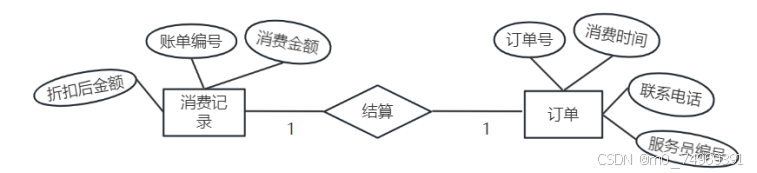

图3.6 订单与消费之间的ER关系图

（7）折扣规则与消费记录关系

图3.7 折扣规则与消费记录之间的ER关系图

3.1.2 全局ER图概念设计

全局ER图设计如下：

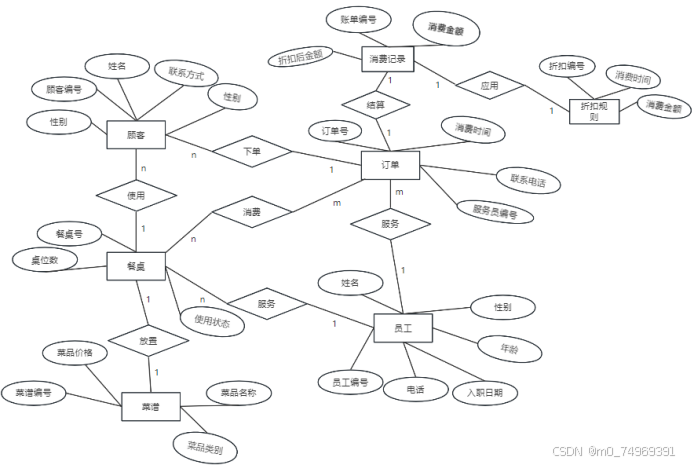

图3.6 全局ER关系图

3.2 数据库逻辑设计

由电脑销售系统的ER图，根据转化规则，将其转化为关系模型如下所示：

（1）顾客：（顾客编号、姓名、年龄、性别、联系方式、订单号）

PK：顾客编号

FK：订单号

（2）订单：（订单号、消费时间、联系电话、菜谱编号、账单时间）

PK：订单号

FK：账单时间、菜谱编号

（3）消费记录（账单时间、折扣后金额、消费金额、折扣编号）

PK: 账单时间

FK: 折扣编号

（4）菜谱（菜品编号、菜品名称、菜品类别、菜品价格、订单号、服务员编号）

PK：菜品编号

FK: 订单号、服务员编号

（5）点餐（菜谱号、订单号、点餐人数、菜品数）

PK: 菜谱号、订单号

（6）员工（员工编号、姓名、性别、入职日期、年龄、工资、电话）

PK：员工编号

（7）折扣规则（折扣编号、消费金额）

PK：折扣编号

3.3 物理设计——数据表设计

表3.1 顾客表（Tomer）

字段号	说明	类型	长度	备注
T_ID	顾客编号	Int	6	主键
T_Name	姓名	Varchar	225	不为空
T_Age	年龄	Int	12	不为空
T_Sex	性别	Varchar	10	不为空
T_phone	联系方式	VARCHAR(20)	20	不为空
O_id	订单号	Int	10
