（南京观海微电子）——GH6121AC datasheet及应用介绍

GH6121AC Datasheethttps://pan.baidu.com/s/11TQPAfgRiZPDauIinbriow?pwd=1234

1. General Description

    ①GH6121 是一款针对中小型尺寸优化的集成电源解决方案。
    ②主要用于智能手机和平板电脑液晶面板的驱动IC。
    ③2.2V至4.8V输入电源。在VCI=3.3V时，正电压支持输出VSP，负载电流可高达120mA；负电压支持输出VSP，负载电流可高达120mA；
    ④时钟可以与来自驱动器IC的外部信号同步，也可以由固定为650kHz的内部电路产生。

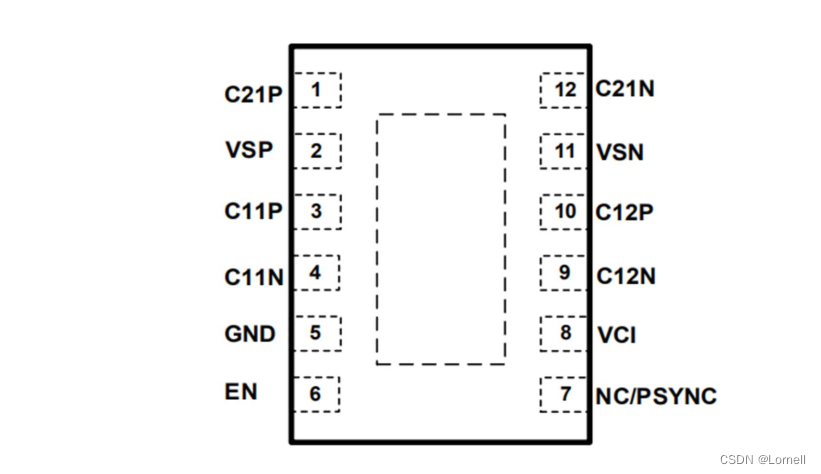

    ⑤GH6121 提供薄型封装： 12 引脚 2.4x1.5 mm、12 引脚 2.5x1.5 mm和 WLCSP
1.6 x 0.58 mm 绿色封装。

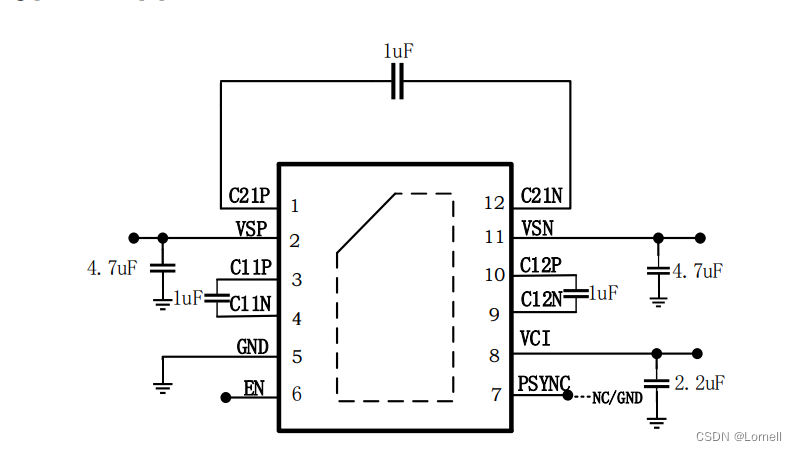

电路设计如下：

PSYNC From the GH6121：PSYNC=650KH

PSYNC From the Driver IC：PSYNC=driver IC  VCSW1/2

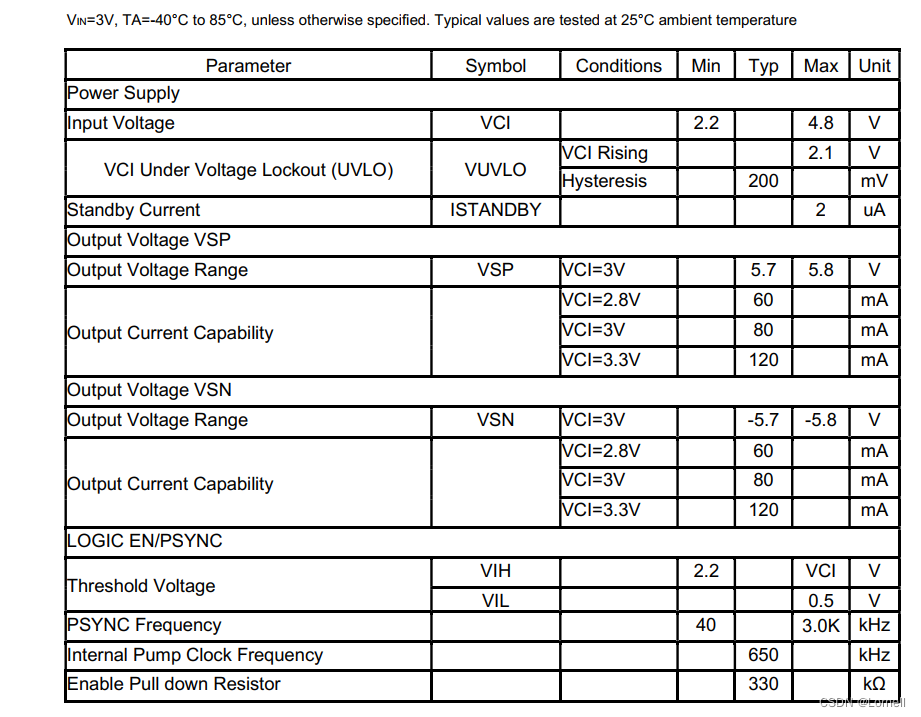

具体电性参数如下：
