DS1302时钟芯片的使用方法及问题解决实例

最新推荐文章于 2024-05-11 13:35:53 发布
最新推荐文章于 2024-05-11 13:35:53 发布
阅读量1.7k 收藏 16
点赞数 1
分类专栏： 51单片机 文章标签： 单片机 笔记 51单片机 嵌入式硬件
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_75096759/article/details/133488221
版权

驱动芯片

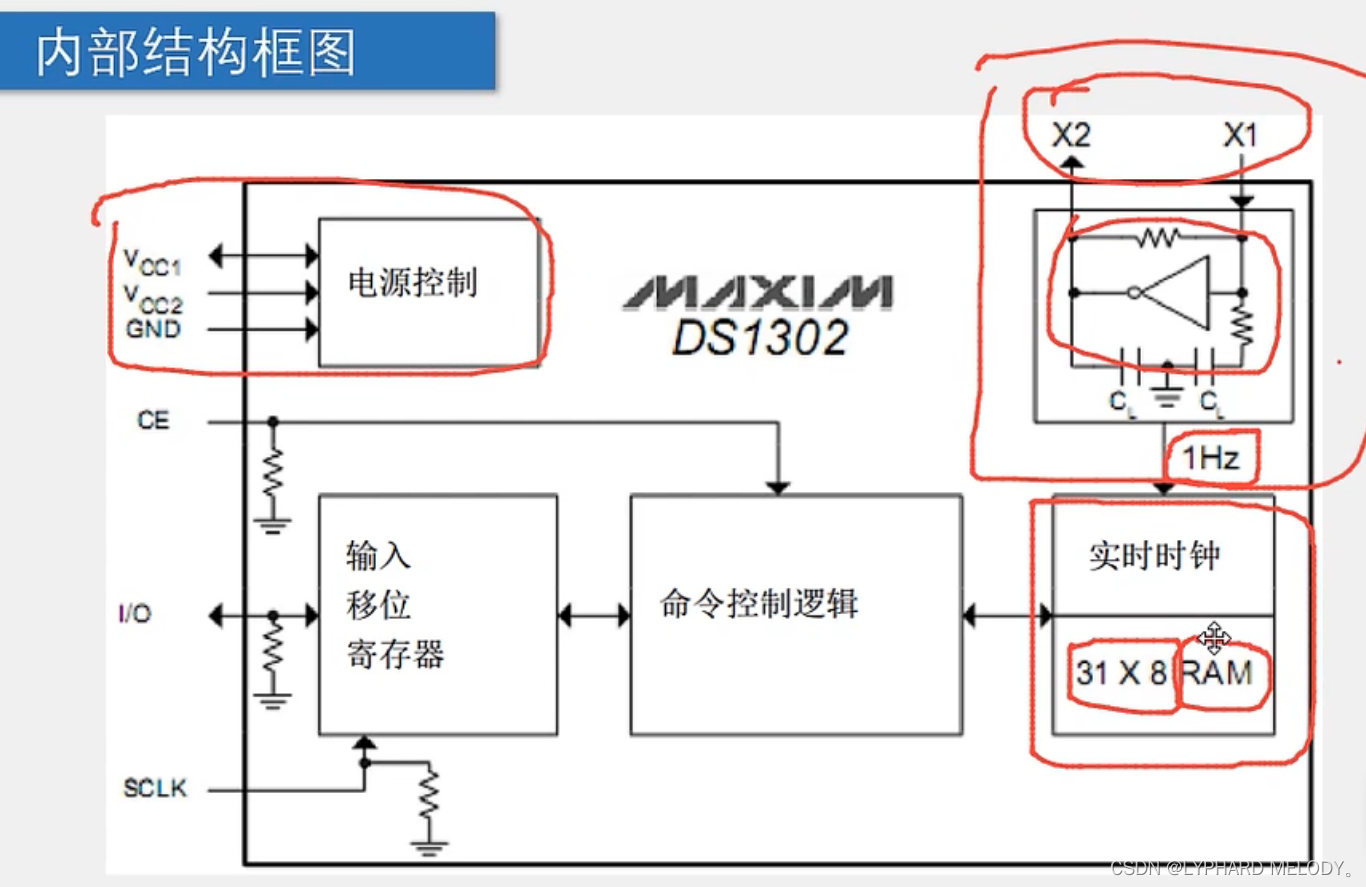

DS1302

DS3231是一个更加鲸准的时钟芯片，集成度更高，内部自带晶振，还有就是比较贵

DSC887:这个是自带备用电池，

 需要用到芯片的数据手册

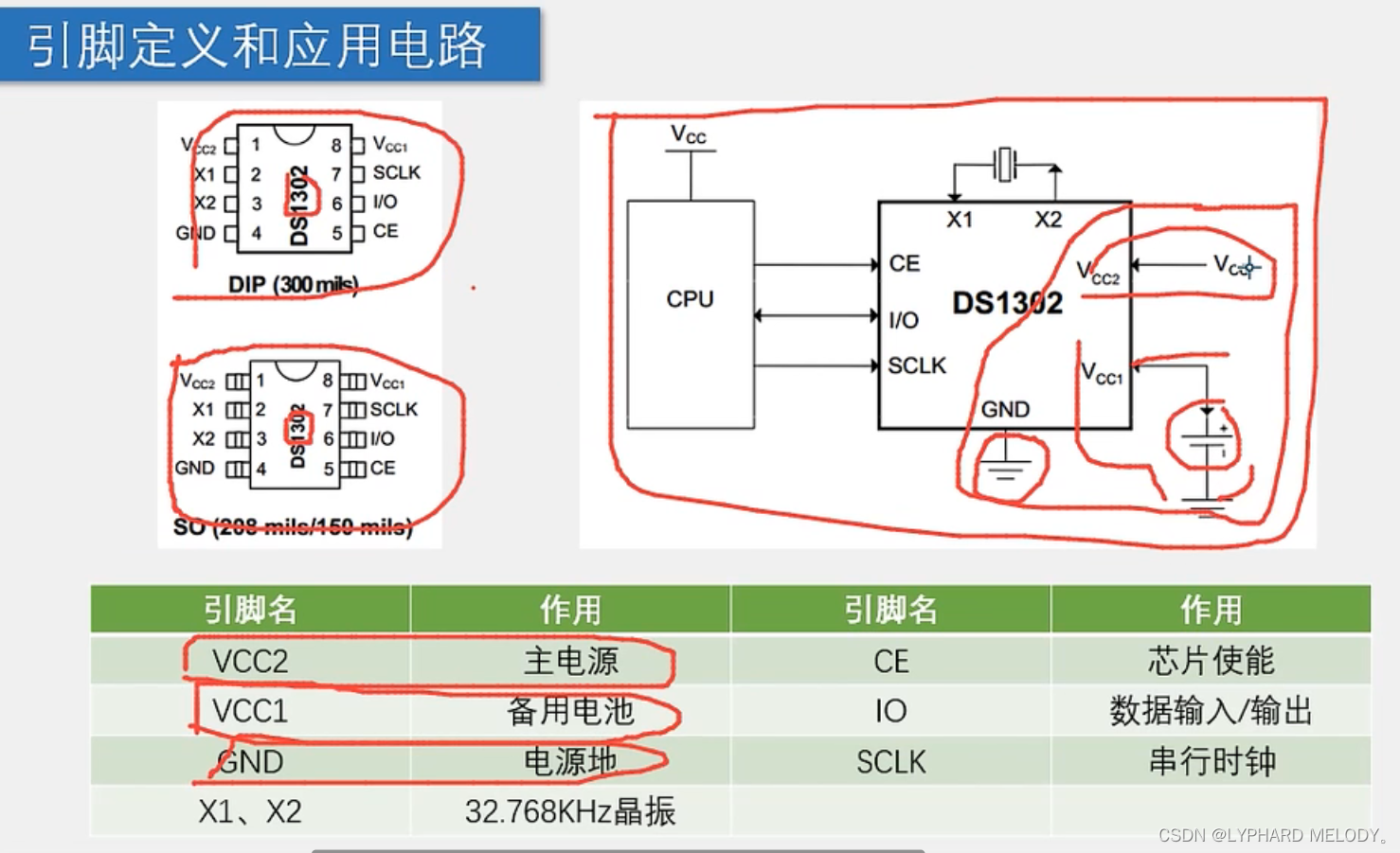

DIP：是属于直插入式芯片封装

SD：是属于贴片式的封装

娟细电流：是主电源会给备用电源充电

数据的输入和输出类似于前面的驱动芯片

CE;相当于开关控制，功能类似于RCLK

IO：就和SER功能相似，对数据进行输入和输出

SCLK

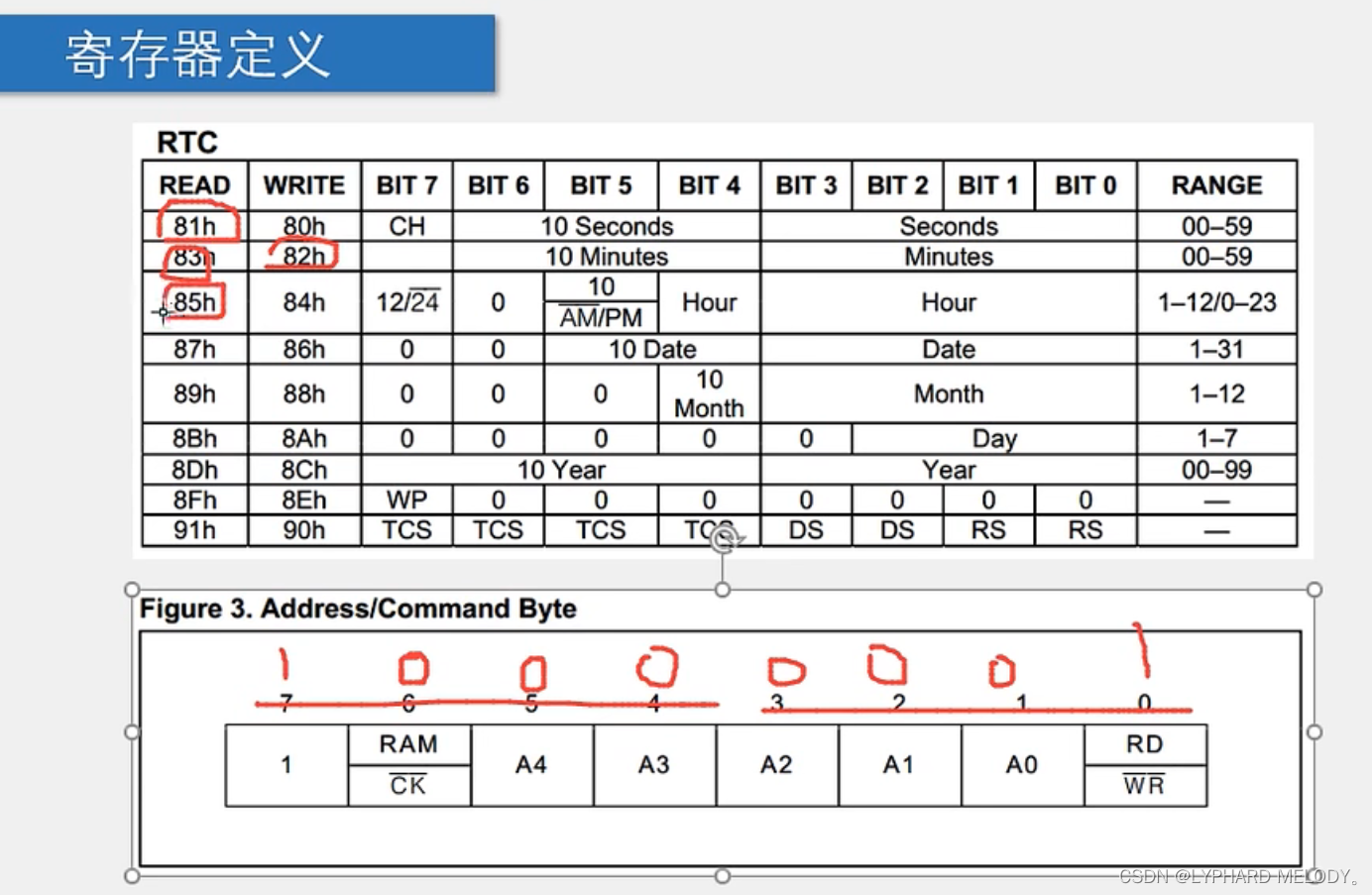

命令字

底下的为命令字，总共有八位，想进行什么操作，前面都给列出来了

有了命令字就把前面两个任务完成了，

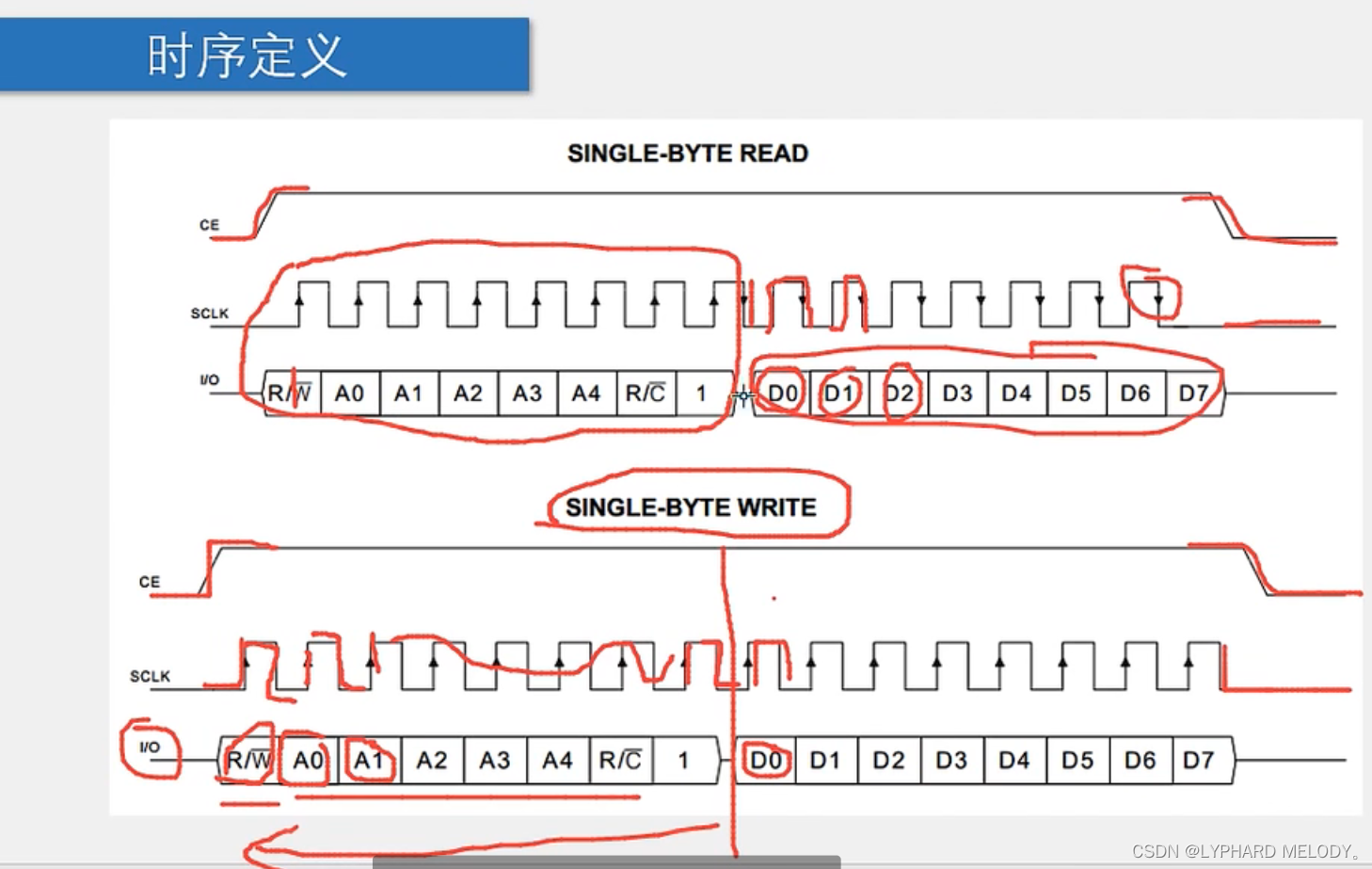

CE为操作使能：在对其进行操作的时候，要始终保持高电平

SCLK：表示给一个固定的时钟

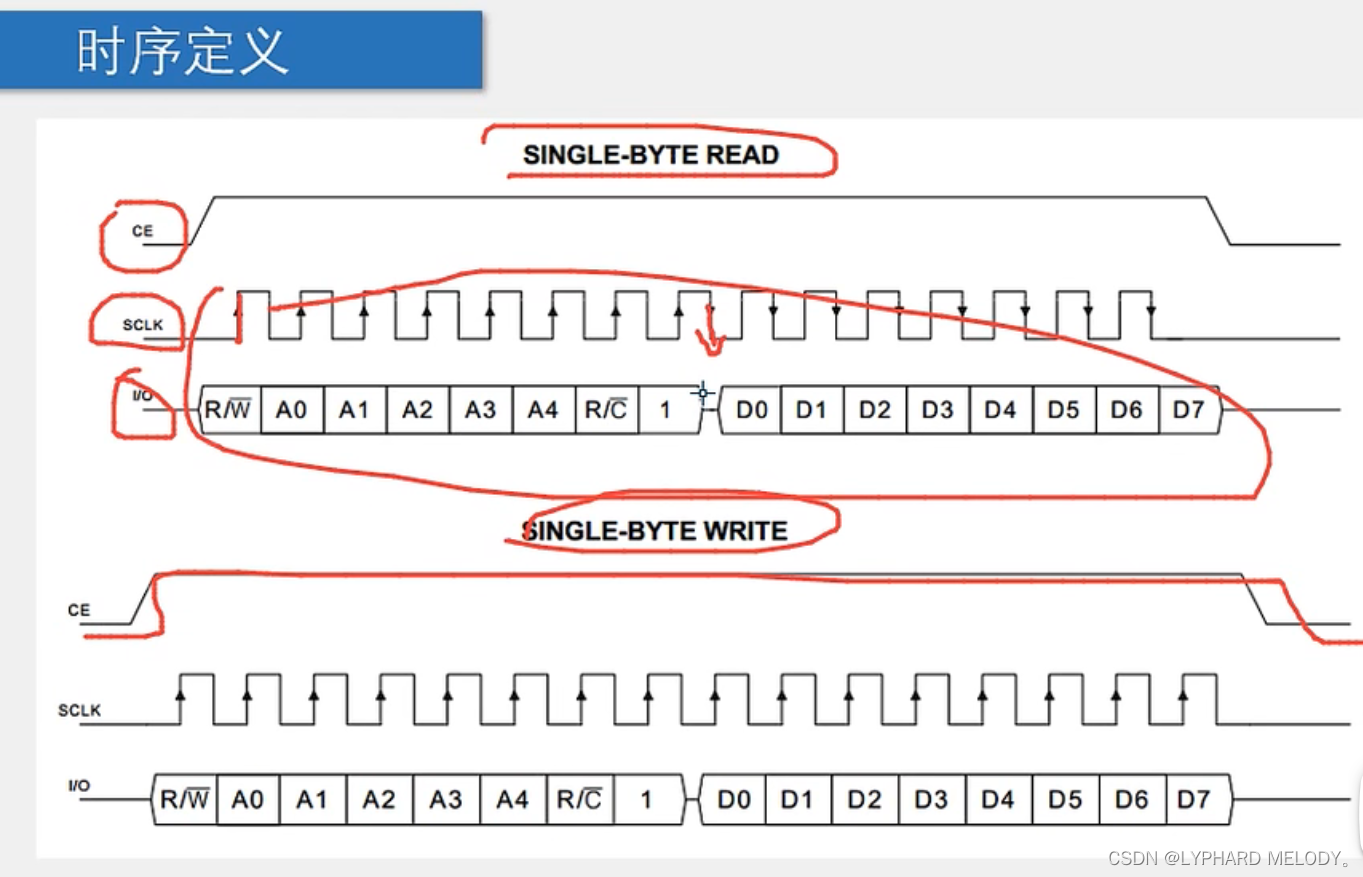

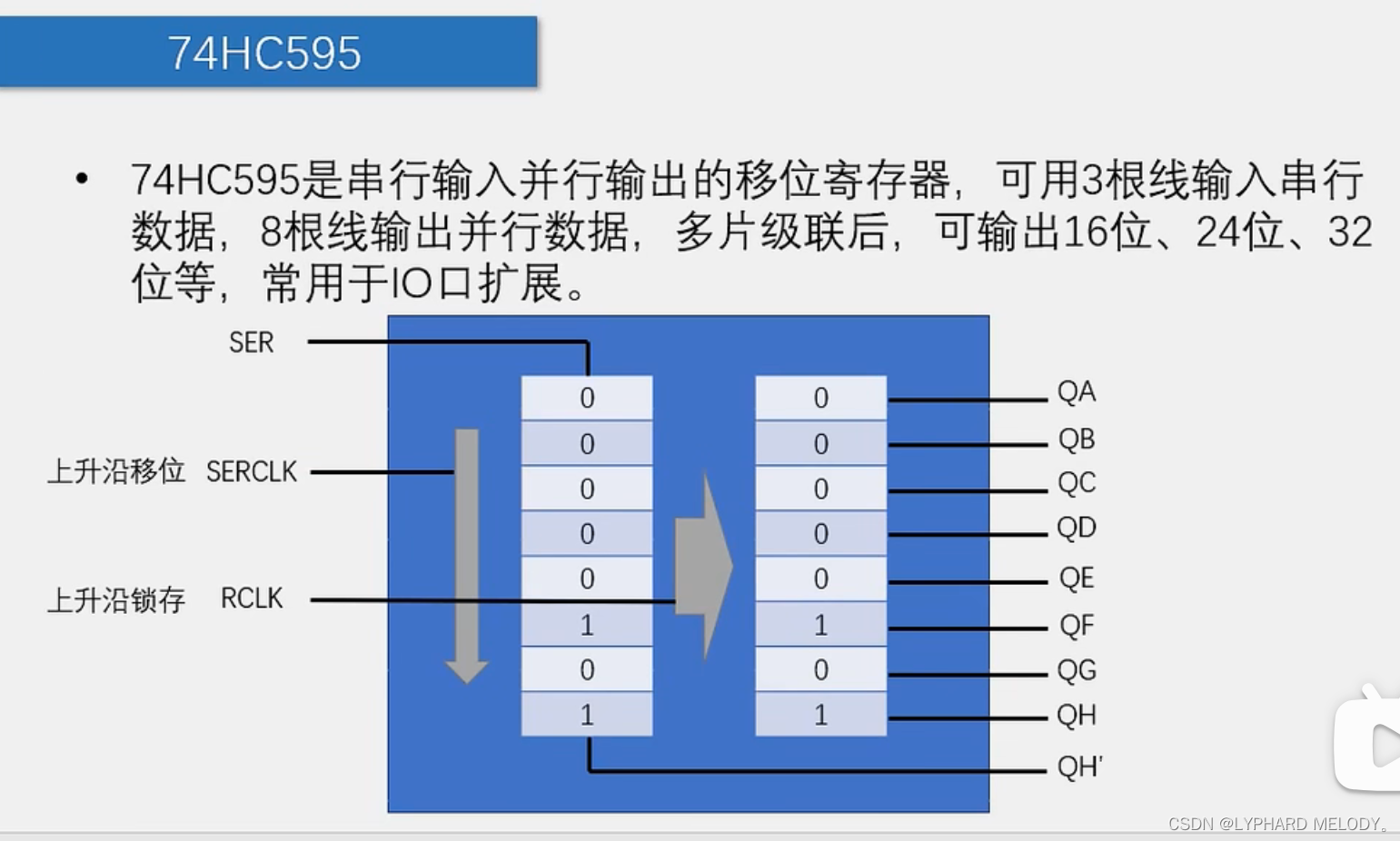

和前面那个595芯片相同，在上升沿的地方，东西就会被写入，同时也规定在时钟的下降沿，会把相应的数据进行输出

代码书写

遇到的问题

1、数字一直为225不发生变化

        之后检查代码发现将“if(DS1302_IO==1){Data|=(0x01<<i);}”，书写为了“if(DS1302_IO){Data|=(0x01<<i);}”

        还需要写入"DS1302_WriteByte(0x8E,0x00);",（这个是用来解锁的）

2、输出的数据一直发生跳变

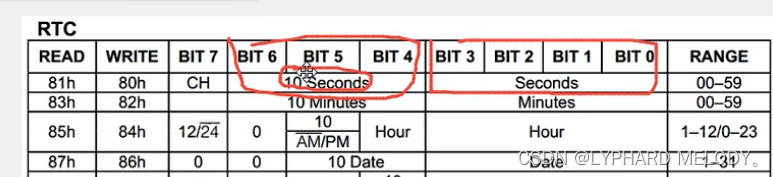

        将LCD_ShowNum(2,1,Second,3);换为LCD_ShowHexNum(2,1,Second,3);（因为这个是16进制的东西）

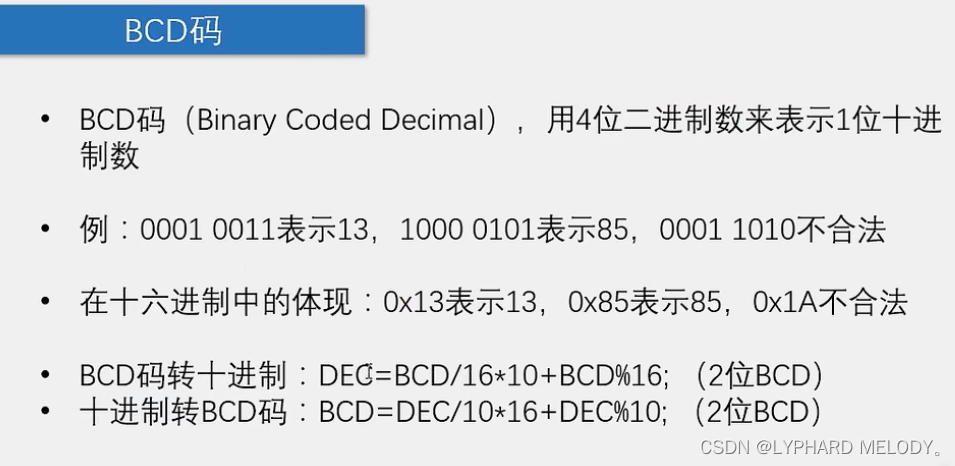

（类似于BCD码，前三位用来计入10秒，后面三位用来计入个位上的秒）

完整代码

DS1302时钟

//main.c

#include <REGX52.H>
#include "LCD1602.h"
#include "DS1302.h"

void main()
{
	LCD_Init();
	DS1302_Init();
	LCD_ShowString(1,1,"  -  -  ");//静态字符初始化显示
	LCD_ShowString(2,1,"  :  :  ");

	DS1302_SetTime();//设置时间

	while(1)
	{
		DS1302_ReadTime();//读取时间
		LCD_ShowNum(1,1,DS1302_Time[0],2);//显示年
		LCD_ShowNum(1,4,DS1302_Time[1],2);//显示月
		LCD_ShowNum(1,7,DS1302_Time[2],2);//显示日
		LCD_ShowNum(2,1,DS1302_Time[3],2);//显示时
		LCD_ShowNum(2,4,DS1302_Time[4],2);//显示分
		LCD_ShowNum(2,7,DS1302_Time[5],2);//显示秒
	}
}


//LCD1602

#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}
//LCD1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

//DS1302.h

#ifndef __DS1302_H__
#define __DS1302_H__

//外部可调用时间数组，索引0~6分别为年、月、日、时、分、秒、星期
extern unsigned char DS1302_Time[];

void DS1302_Init(void);
void DS1302_WriteByte(unsigned char Command,Data);
unsigned char DS1302_ReadByte(unsigned char Command);
void DS1302_SetTime(void);
void DS1302_ReadTime(void);

#endif

//DS1302.c

#include <REGX52.H>

//引脚定义
sbit DS1302_SCLK=P3^6;
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;

//寄存器写入地址/指令定义
#define DS1302_SECOND		0x80
#define DS1302_MINUTE		0x82
#define DS1302_HOUR			0x84
#define DS1302_DATE			0x86
#define DS1302_MONTH		0x88
#define DS1302_DAY			0x8A
#define DS1302_YEAR			0x8C
#define DS1302_WP			0x8E

//时间数组，索引0~6分别为年、月、日、时、分、秒、星期
unsigned char DS1302_Time[]={19,11,16,12,59,55,6};

/**
  * @brief  DS1302初始化
  * @param  无
  * @retval 无
  */
void DS1302_Init(void)
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}

/**
  * @brief  DS1302写一个字节
  * @param  Command 命令字/地址
  * @param  Data 要写入的数据
  * @retval 无
  */
void DS1302_WriteByte(unsigned char Command,Data)
{
	unsigned char i;
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	for(i=0;i<8;i++)
	{
		DS1302_IO=Data&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	DS1302_CE=0;
}

/**
  * @brief  DS1302读一个字节
  * @param  Command 命令字/地址
  * @retval 读出的数据
  */
unsigned char DS1302_ReadByte(unsigned char Command)
{
	unsigned char i,Data=0x00;
	Command|=0x01;	//将指令转换为读指令
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
		DS1302_SCLK=0;
		DS1302_SCLK=1;
	}
	for(i=0;i<8;i++)
	{
		DS1302_SCLK=1;
		DS1302_SCLK=0;
		if(DS1302_IO){Data|=(0x01<<i);}
	}
	DS1302_CE=0;
	DS1302_IO=0;	//读取后将IO设置为0，否则读出的数据会出错
	return Data;
}

/**
  * @brief  DS1302设置时间，调用之后，DS1302_Time数组的数字会被设置到DS1302中
  * @param  无
  * @retval 无
  */
void DS1302_SetTime(void)
{
	DS1302_WriteByte(DS1302_WP,0x00);
	DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10);//十进制转BCD码后写入
	DS1302_WriteByte(DS1302_MONTH,DS1302_Time[1]/10*16+DS1302_Time[1]%10);
	DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);
	DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);
	DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);
	DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);
	DS1302_WriteByte(DS1302_DAY,DS1302_Time[6]/10*16+DS1302_Time[6]%10);
	DS1302_WriteByte(DS1302_WP,0x80);
}

/**
  * @brief  DS1302读取时间，调用之后，DS1302中的数据会被读取到DS1302_Time数组中
  * @param  无
  * @retval 无
  */
void DS1302_ReadTime(void)
{
	unsigned char Temp;
	Temp=DS1302_ReadByte(DS1302_YEAR);
	DS1302_Time[0]=Temp/16*10+Temp%16;//BCD码转十进制后读取
	Temp=DS1302_ReadByte(DS1302_MONTH);
	DS1302_Time[1]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DATE);
	DS1302_Time[2]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_HOUR);
	DS1302_Time[3]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_MINUTE);
	DS1302_Time[4]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_SECOND);
	DS1302_Time[5]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DAY);
	DS1302_Time[6]=Temp/16*10+Temp%16;
}
//Delay.h

#ifndef __DELAY_H__
#define __DELAY_H__

void Delay(unsigned int xms);

#endif

//Delay.c

void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

DS1302可调时钟

//main.c

#include <REGX52.H>
#include "LCD1602.h"
#include "DS1302.h"
#include "Key.h"
#include "Timer0.h"

unsigned char KeyNum,MODE,TimeSetSelect,TimeSetFlashFlag;

void TimeShow(void)//时间显示功能
{
	DS1302_ReadTime();//读取时间
	LCD_ShowNum(1,1,DS1302_Time[0],2);//显示年
	LCD_ShowNum(1,4,DS1302_Time[1],2);//显示月
	LCD_ShowNum(1,7,DS1302_Time[2],2);//显示日
	LCD_ShowNum(2,1,DS1302_Time[3],2);//显示时
	LCD_ShowNum(2,4,DS1302_Time[4],2);//显示分
	LCD_ShowNum(2,7,DS1302_Time[5],2);//显示秒
}

void TimeSet(void)//时间设置功能
{
	if(KeyNum==2)//按键2按下
	{
		TimeSetSelect++;//设置选择位加1
		TimeSetSelect%=6;//越界清零
	}
	if(KeyNum==3)//按键3按下
	{
		DS1302_Time[TimeSetSelect]++;//时间设置位数值加1
		if(DS1302_Time[0]>99){DS1302_Time[0]=0;}//年越界判断
		if(DS1302_Time[1]>12){DS1302_Time[1]=1;}//月越界判断
		if( DS1302_Time[1]==1 || DS1302_Time[1]==3 || DS1302_Time[1]==5 || DS1302_Time[1]==7 ||
			DS1302_Time[1]==8 || DS1302_Time[1]==10 || DS1302_Time[1]==12)//日越界判断
		{
			if(DS1302_Time[2]>31){DS1302_Time[2]=1;}//大月
		}
		else if(DS1302_Time[1]==4 || DS1302_Time[1]==6 || DS1302_Time[1]==9 || DS1302_Time[1]==11)
		{
			if(DS1302_Time[2]>30){DS1302_Time[2]=1;}//小月
		}
		else if(DS1302_Time[1]==2)
		{
			if(DS1302_Time[0]%4==0)
			{
				if(DS1302_Time[2]>29){DS1302_Time[2]=1;}//闰年2月
			}
			else
			{
				if(DS1302_Time[2]>28){DS1302_Time[2]=1;}//平年2月
			}
		}
		if(DS1302_Time[3]>23){DS1302_Time[3]=0;}//时越界判断
		if(DS1302_Time[4]>59){DS1302_Time[4]=0;}//分越界判断
		if(DS1302_Time[5]>59){DS1302_Time[5]=0;}//秒越界判断
	}
	if(KeyNum==4)//按键3按下
	{
		DS1302_Time[TimeSetSelect]--;//时间设置位数值减1
		if(DS1302_Time[0]<0){DS1302_Time[0]=99;}//年越界判断
		if(DS1302_Time[1]<1){DS1302_Time[1]=12;}//月越界判断
		if( DS1302_Time[1]==1 || DS1302_Time[1]==3 || DS1302_Time[1]==5 || DS1302_Time[1]==7 ||
			DS1302_Time[1]==8 || DS1302_Time[1]==10 || DS1302_Time[1]==12)//日越界判断
		{
			if(DS1302_Time[2]<1){DS1302_Time[2]=31;}//大月
			if(DS1302_Time[2]>31){DS1302_Time[2]=1;}
		}
		else if(DS1302_Time[1]==4 || DS1302_Time[1]==6 || DS1302_Time[1]==9 || DS1302_Time[1]==11)
		{
			if(DS1302_Time[2]<1){DS1302_Time[2]=30;}//小月
			if(DS1302_Time[2]>30){DS1302_Time[2]=1;}
		}
		else if(DS1302_Time[1]==2)
		{
			if(DS1302_Time[0]%4==0)
			{
				if(DS1302_Time[2]<1){DS1302_Time[2]=29;}//闰年2月
				if(DS1302_Time[2]>29){DS1302_Time[2]=1;}
			}
			else
			{
				if(DS1302_Time[2]<1){DS1302_Time[2]=28;}//平年2月
				if(DS1302_Time[2]>28){DS1302_Time[2]=1;}
			}
		}
		if(DS1302_Time[3]<0){DS1302_Time[3]=23;}//时越界判断
		if(DS1302_Time[4]<0){DS1302_Time[4]=59;}//分越界判断
		if(DS1302_Time[5]<0){DS1302_Time[5]=59;}//秒越界判断
	}
	//更新显示，根据TimeSetSelect和TimeSetFlashFlag判断可完成闪烁功能
	if(TimeSetSelect==0 && TimeSetFlashFlag==1){LCD_ShowString(1,1,"  ");}
	else {LCD_ShowNum(1,1,DS1302_Time[0],2);}
	if(TimeSetSelect==1 && TimeSetFlashFlag==1){LCD_ShowString(1,4,"  ");}
	else {LCD_ShowNum(1,4,DS1302_Time[1],2);}
	if(TimeSetSelect==2 && TimeSetFlashFlag==1){LCD_ShowString(1,7,"  ");}
	else {LCD_ShowNum(1,7,DS1302_Time[2],2);}
	if(TimeSetSelect==3 && TimeSetFlashFlag==1){LCD_ShowString(2,1,"  ");}
	else {LCD_ShowNum(2,1,DS1302_Time[3],2);}
	if(TimeSetSelect==4 && TimeSetFlashFlag==1){LCD_ShowString(2,4,"  ");}
	else {LCD_ShowNum(2,4,DS1302_Time[4],2);}
	if(TimeSetSelect==5 && TimeSetFlashFlag==1){LCD_ShowString(2,7,"  ");}
	else {LCD_ShowNum(2,7,DS1302_Time[5],2);}
}

void main()
{
	LCD_Init();
	DS1302_Init();
	Timer0Init();
	LCD_ShowString(1,1,"  -  -  ");//静态字符初始化显示
	LCD_ShowString(2,1,"  :  :  ");

	DS1302_SetTime();//设置时间

	while(1)
	{
		KeyNum=Key();//读取键码
		if(KeyNum==1)//按键1按下
		{
			if(MODE==0){MODE=1;TimeSetSelect=0;}//功能切换
			else if(MODE==1){MODE=0;DS1302_SetTime();}
		}
		switch(MODE)//根据不同的功能执行不同的函数
		{
			case 0:TimeShow();break;
			case 1:TimeSet();break;
		}
	}
}

void Timer0_Routine() interrupt 1
{
	static unsigned int T0Count;
	TL0 = 0x18;		//设置定时初值
	TH0 = 0xFC;		//设置定时初值
	T0Count++;
	if(T0Count>=500)//每500ms进入一次
	{
		T0Count=0;
		TimeSetFlashFlag=!TimeSetFlashFlag;//闪烁标志位取反
	}
}
//LCD1602.h

#ifndef __LCD1602_H__
#define __LCD1602_H__

//用户调用函数：
void LCD_Init();
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char);
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String);
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length);
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length);

#endif

//LCD1602.c

#include <REGX52.H>

//引脚配置：
sbit LCD_RS=P2^6;
sbit LCD_RW=P2^5;
sbit LCD_EN=P2^7;
#define LCD_DataPort P0

//函数定义：
/**
  * @brief  LCD1602延时函数，12MHz调用可延时1ms
  * @param  无
  * @retval 无
  */
void LCD_Delay()
{
	unsigned char i, j;

	i = 2;
	j = 239;
	do
	{
		while (--j);
	} while (--i);
}

/**
  * @brief  LCD1602写命令
  * @param  Command 要写入的命令
  * @retval 无
  */
void LCD_WriteCommand(unsigned char Command)
{
	LCD_RS=0;
	LCD_RW=0;
	LCD_DataPort=Command;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602写数据
  * @param  Data 要写入的数据
  * @retval 无
  */
void LCD_WriteData(unsigned char Data)
{
	LCD_RS=1;
	LCD_RW=0;
	LCD_DataPort=Data;
	LCD_EN=1;
	LCD_Delay();
	LCD_EN=0;
	LCD_Delay();
}

/**
  * @brief  LCD1602设置光标位置
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @retval 无
  */
void LCD_SetCursor(unsigned char Line,unsigned char Column)
{
	if(Line==1)
	{
		LCD_WriteCommand(0x80|(Column-1));
	}
	else if(Line==2)
	{
		LCD_WriteCommand(0x80|(Column-1+0x40));
	}
}

/**
  * @brief  LCD1602初始化函数
  * @param  无
  * @retval 无
  */
void LCD_Init()
{
	LCD_WriteCommand(0x38);//八位数据接口，两行显示，5*7点阵
	LCD_WriteCommand(0x0c);//显示开，光标关，闪烁关
	LCD_WriteCommand(0x06);//数据读写操作后，光标自动加一，画面不动
	LCD_WriteCommand(0x01);//光标复位，清屏
}

/**
  * @brief  在LCD1602指定位置上显示一个字符
  * @param  Line 行位置，范围：1~2
  * @param  Column 列位置，范围：1~16
  * @param  Char 要显示的字符
  * @retval 无
  */
void LCD_ShowChar(unsigned char Line,unsigned char Column,char Char)
{
	LCD_SetCursor(Line,Column);
	LCD_WriteData(Char);
}

/**
  * @brief  在LCD1602指定位置开始显示所给字符串
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  String 要显示的字符串
  * @retval 无
  */
void LCD_ShowString(unsigned char Line,unsigned char Column,char *String)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=0;String[i]!='\0';i++)
	{
		LCD_WriteData(String[i]);
	}
}

/**
  * @brief  返回值=X的Y次方
  */
int LCD_Pow(int X,int Y)
{
	unsigned char i;
	int Result=1;
	for(i=0;i<Y;i++)
	{
		Result*=X;
	}
	return Result;
}

/**
  * @brief  在LCD1602指定位置开始显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~65535
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以有符号十进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：-32768~32767
  * @param  Length 要显示数字的长度，范围：1~5
  * @retval 无
  */
void LCD_ShowSignedNum(unsigned char Line,unsigned char Column,int Number,unsigned char Length)
{
	unsigned char i;
	unsigned int Number1;
	LCD_SetCursor(Line,Column);
	if(Number>=0)
	{
		LCD_WriteData('+');
		Number1=Number;
	}
	else
	{
		LCD_WriteData('-');
		Number1=-Number;
	}
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number1/LCD_Pow(10,i-1)%10+'0');
	}
}

/**
  * @brief  在LCD1602指定位置开始以十六进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~0xFFFF
  * @param  Length 要显示数字的长度，范围：1~4
  * @retval 无
  */
void LCD_ShowHexNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i,SingleNumber;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		SingleNumber=Number/LCD_Pow(16,i-1)%16;
		if(SingleNumber<10)
		{
			LCD_WriteData(SingleNumber+'0');
		}
		else
		{
			LCD_WriteData(SingleNumber-10+'A');
		}
	}
}

/**
  * @brief  在LCD1602指定位置开始以二进制显示所给数字
  * @param  Line 起始行位置，范围：1~2
  * @param  Column 起始列位置，范围：1~16
  * @param  Number 要显示的数字，范围：0~1111 1111 1111 1111
  * @param  Length 要显示数字的长度，范围：1~16
  * @retval 无
  */
void LCD_ShowBinNum(unsigned char Line,unsigned char Column,unsigned int Number,unsigned char Length)
{
	unsigned char i;
	LCD_SetCursor(Line,Column);
	for(i=Length;i>0;i--)
	{
		LCD_WriteData(Number/LCD_Pow(2,i-1)%2+'0');
	}
}
//Key.h

#ifndef __KEY_H__
#define __KEY_H__

unsigned char Key();

#endif

//Key.c

#include <REGX52.H>
#include "Delay.h"

/**
  * @brief  获取独立按键键码
  * @param  无
  * @retval 按下按键的键码，范围：0~4，无按键按下时返回值为0
  */
unsigned char Key()
{
	unsigned char KeyNumber=0;

	if(P3_1==0){Delay(20);while(P3_1==0);Delay(20);KeyNumber=1;}
	if(P3_0==0){Delay(20);while(P3_0==0);Delay(20);KeyNumber=2;}
	if(P3_2==0){Delay(20);while(P3_2==0);Delay(20);KeyNumber=3;}
	if(P3_3==0){Delay(20);while(P3_3==0);Delay(20);KeyNumber=4;}

	return KeyNumber;
}

//DS1302.h

#ifndef __DS1302_H__
#define __DS1302_H__

//外部可调用时间数组，索引0~6分别为年、月、日、时、分、秒、星期，设置为有符号的便于<0的判断
extern char DS1302_Time[];

void DS1302_Init(void);
void DS1302_WriteByte(unsigned char Command,Data);
unsigned char DS1302_ReadByte(unsigned char Command);
void DS1302_SetTime(void);
void DS1302_ReadTime(void);

#endif

//DS1302.c

#include <REGX52.H>

//引脚定义
sbit DS1302_SCLK=P3^6;
sbit DS1302_IO=P3^4;
sbit DS1302_CE=P3^5;

//寄存器写入地址/指令定义
#define DS1302_SECOND		0x80
#define DS1302_MINUTE		0x82
#define DS1302_HOUR			0x84
#define DS1302_DATE			0x86
#define DS1302_MONTH		0x88
#define DS1302_DAY			0x8A
#define DS1302_YEAR			0x8C
#define DS1302_WP			0x8E

//时间数组，索引0~6分别为年、月、日、时、分、秒、星期，设置为有符号的便于<0的判断
char DS1302_Time[]={19,11,16,12,59,55,6};

/**
  * @brief  DS1302初始化
  * @param  无
  * @retval 无
  */
void DS1302_Init(void)
{
	DS1302_CE=0;
	DS1302_SCLK=0;
}

/**
  * @brief  DS1302写一个字节
  * @param  Command 命令字/地址
  * @param  Data 要写入的数据
  * @retval 无
  */
void DS1302_WriteByte(unsigned char Command,Data)
{
	unsigned char i;
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	for(i=0;i<8;i++)
	{
		DS1302_IO=Data&(0x01<<i);
		DS1302_SCLK=1;
		DS1302_SCLK=0;
	}
	DS1302_CE=0;
}

/**
  * @brief  DS1302读一个字节
  * @param  Command 命令字/地址
  * @retval 读出的数据
  */
unsigned char DS1302_ReadByte(unsigned char Command)
{
	unsigned char i,Data=0x00;
	Command|=0x01;	//将指令转换为读指令
	DS1302_CE=1;
	for(i=0;i<8;i++)
	{
		DS1302_IO=Command&(0x01<<i);
		DS1302_SCLK=0;
		DS1302_SCLK=1;
	}
	for(i=0;i<8;i++)
	{
		DS1302_SCLK=1;
		DS1302_SCLK=0;
		if(DS1302_IO){Data|=(0x01<<i);}
	}
	DS1302_CE=0;
	DS1302_IO=0;	//读取后将IO设置为0，否则读出的数据会出错
	return Data;
}

/**
  * @brief  DS1302设置时间，调用之后，DS1302_Time数组的数字会被设置到DS1302中
  * @param  无
  * @retval 无
  */
void DS1302_SetTime(void)
{
	DS1302_WriteByte(DS1302_WP,0x00);
	DS1302_WriteByte(DS1302_YEAR,DS1302_Time[0]/10*16+DS1302_Time[0]%10);//十进制转BCD码后写入
	DS1302_WriteByte(DS1302_MONTH,DS1302_Time[1]/10*16+DS1302_Time[1]%10);
	DS1302_WriteByte(DS1302_DATE,DS1302_Time[2]/10*16+DS1302_Time[2]%10);
	DS1302_WriteByte(DS1302_HOUR,DS1302_Time[3]/10*16+DS1302_Time[3]%10);
	DS1302_WriteByte(DS1302_MINUTE,DS1302_Time[4]/10*16+DS1302_Time[4]%10);
	DS1302_WriteByte(DS1302_SECOND,DS1302_Time[5]/10*16+DS1302_Time[5]%10);
	DS1302_WriteByte(DS1302_DAY,DS1302_Time[6]/10*16+DS1302_Time[6]%10);
	DS1302_WriteByte(DS1302_WP,0x80);
}

/**
  * @brief  DS1302读取时间，调用之后，DS1302中的数据会被读取到DS1302_Time数组中
  * @param  无
  * @retval 无
  */
void DS1302_ReadTime(void)
{
	unsigned char Temp;
	Temp=DS1302_ReadByte(DS1302_YEAR);
	DS1302_Time[0]=Temp/16*10+Temp%16;//BCD码转十进制后读取
	Temp=DS1302_ReadByte(DS1302_MONTH);
	DS1302_Time[1]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DATE);
	DS1302_Time[2]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_HOUR);
	DS1302_Time[3]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_MINUTE);
	DS1302_Time[4]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_SECOND);
	DS1302_Time[5]=Temp/16*10+Temp%16;
	Temp=DS1302_ReadByte(DS1302_DAY);
	DS1302_Time[6]=Temp/16*10+Temp%16;
}

//Delay.h

#ifndef __DELAY_H__
#define __DELAY_H__

void Delay(unsigned int xms);

#endif

//Delay.c


void Delay(unsigned int xms)
{
	unsigned char i, j;
	while(xms--)
	{
		i = 2;
		j = 239;
		do
		{
			while (--j);
		} while (--i);
	}
}

LYPHARD MELODY。
关注
  • 1
    点赞
  • 踩
  • 16
    收藏
    觉得还不错? 一键收藏
  • 打赏
    打赏
  • 0
    评论
专栏目录
51单片机_DS1302时钟芯片_共阴数码管_时钟实例【中为电子科技工作室】
10-19
该文档包括原理图、源代码，系统的介绍了51单片机和DS1302的应用，显示方式为4位共阴时钟数码管，具有调时功能，原理图和源代码都已验证是可用的。
DS1302异常 秒数超过60 走时过快问题
Wooooone的博客
02-28 2280
（蓝桥杯）DS1302时钟芯片出现异常，主控芯片从DS1302中读取的秒数大于60，且DS1302走时过快，用示波器测量后发现DS1302的 32.768K 晶振并未起振。
ds1302时钟芯片
02-07
本文概括介绍了 DS1302 时钟芯片的特点和基本组成 通过实例详细说明了有关功能的应用 软件 关于 DS1302 各寄存器的详细位控功能请参考 DALLAS 达拉斯 公司的相应产品资料
AT89C52单片机--DS1302时钟芯片
03-30
AT89C52单片机--DS1302时钟芯片使用实例！内有原理图！
八、基于DS1302的实时时钟实验.pdf
08-25
实时时钟电路DS1302是DALLAS公司的一种具有涓细电流充电能力的电路，主要特点是采用串行数据传输，可为掉电保护电源提供可编程的充电功能，并且可以关闭充电功能。采用普通32.768kHz晶振。 本实例采用实时时钟芯片DS1302配合单片机的串口构成一个万年历实验。
Rtc:Arduino 库，支持 RTC、Ds1302、Ds1307、Ds3231 和 Ds3234。 有关详细信息，请参阅 Wiki。 请使用 gitter 频道提问，因为 GitHub 问题功能用于错误跟踪
05-30
电阻率 Arduino 实时时钟库。 具有深度设备支持的 RTC 库。 对于快速问题，请跳上 Gitter 并提问。 对于错误，请确保没有活动问题，然后创建一个。 文档 安装这个库（首选，你只是想使用它） 打开库管理器并搜索“Rtc by Makuna”并安装 从 GitHub 安装这个库（高级，你想贡献） 在您的 Arduino\Library 文件夹中创建一个名为“Rtc”的目录，将此项目克隆（Git）到该文件夹​​中。 现在，当您重新启动Arduino IDE时，它应该会显示在导入列表中。
RTC实时时钟DS1302Z读写实验例程 cyclone2 FPGA实验Verilog源码Quartus9.0工程
04-19
RTC实时时钟[DS1302Z]读写实验例程 cyclone2 FPGA实验Verilog源码Quartus9.0工程文件 DS1302_APP I_DS1302_APP ( .RST_B (RST_B ), .SYSCLK (SYSCLK ), .RTC_RST (RTC_RST ), .RTC_CLK (RTC_CLK ), .RTC_IO (RTC_IO ), .TUBE_SEL (TUBE_SEL ), .TUBE_DATA (TUBE_DATA ) ); //Clock always #10 SYSCLK = ~ SYSCLK; initial begin #0 SYSCLK = 0; RST_B = 0; #35 RST_B = 1; end endmodule
51单片机使用DS1302
Archer的博客
07-14 808
#include <REG52.H> #include <MYLIB.H> //---定义ds1302使用的IO口---// sbit DSIO=P3^4; sbit RST=P3^5; sbit SCLK=P3^6; //---DS1302写入和读取时分秒的地址命令---// //---秒分时日月周年 最低位读写位;-------// uchar code READ_RTC_ADDR[7] = {0x81, 0x83, 0x85, 0x87, 0x89, 0x8b, 0x8d}
51单片机---DS1302时钟的使用（含源码）
m0_56399733的博客
10-28 2万+
本节我们学习了51单片机的DS1302的相关内容，包括原理，电路图，相关寄存器的设置以及时序；完成了利用LCD1602与晶体管的结合，实现了时钟显示；
实时时钟DS1302
a651588的专栏
03-25 6598
在前面的课程中我们已经了解到了不少关于时钟的概念，比如我们用的单片机的主时钟是11.0592M、I2C总线有一条时钟信号线SCL等，这些时钟本质上都是一个某一频率的方波信号。那么除了这些在前面新学到的时钟概念外，还有一个我们早已熟悉的不能再熟悉的时钟概念——年-月-日 时:分:秒，就是我们的钟表和日历给出的时间，它的重要程度我想就不需要多说了吧，在单片机系统里我们把它称作实时时钟，以区别于前面提到
DS1302时钟模块使用讲解附带完整程序
热门推荐
qq_1840998080的博客
12-05 3万+
AT24C02时钟模块使用附带完整程序DS1302引脚说明DS1302相关寄存器时序说明代码讲解DS1302初始化读取当前时间参考程序 DS1302引脚说明 引脚 说明 Vcc2 主电源 Vcc1 后备电源（断电后保证时钟正常运行） x1,x2 外接32.768KHZ晶振 GND 接地 RST 复位引脚（低电平有效） I/O 数据输入/输出引脚 SCLK 串行时钟输入引脚 参考电路： 如果是直接买的时钟模块的话，会直接引出VCC,GND,CLK,DAT,RST
单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）
06-06
单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路图 仿真程序 电路）单片机Proteus实例 ds1302时钟（电路
基于51单片机-实时时钟芯片DS1302软件程序源码+Proteus仿真实例+文档资料.zip
05-05
基于51单片机-实时时钟芯片DS1302软件程序源码+Proteus仿真实例+文档资料 void get_time()//获取1302的时间数据（时、分、秒），存入time1数组中 { uchar d;//变量 d=read1302(0x81);//从1302的秒的地址储存器（0x...
从零开始带你玩转单片机----------【第五期】LCD1602液晶显示
weixin_58808808的博客
09-17 1079
包含时序图讲解，模块化的代码，直接搬用！！！
5. 51单片机 LCD1602调试工具
致力于嵌入式学习和软件开发
05-31 691
使用 LCD1602 液晶屏作为调试窗口，提供类似 printf 函数的功能，可实时观察单片机内部数据的变换情况，便于调试和演示。​本专栏所有引脚及端口 代码及注解 选择的是BST-V51单片机 需结合具体的单片机原理图进行分析 ​
51单片机--DS1302时钟
m0_74068921的博客
07-16 2309
这是51单片机上的DS1302芯片；左上图是两种不同的封装工艺方式，DIP封装也叫双列直插式封装技术，是一种最简单的封装方式；SOP封装是一种元件封装形式，一般封装材料较多样：塑料、陶瓷、玻璃、金属等；现在普遍使用塑料封装；主要应用于各种集成电路中。在我们的STC89C52单片机上就是用SOP的封装方式；它在单片机上有8个引脚VCC为电源，其中VCC1为备用电池，也就是主电源断电时，由备用电池供电，但需要注意的是，在该款单片机上并没有备用电池；且VCC2才是主电源，不能于备用电池弄反了；
蓝桥杯单片机DS1302实时时间设计（时间暂停、启动设置）
10-24 5184
蓝桥杯单片机DS1302时间设计，这也是蓝桥杯中常考的一个模块。对于DS1302的操作也是非常简单的，只需要简单记住控制写入以及读出的地址位便可，其余都是在调用官方提供的底层驱动代码，只要会调用就能够轻松编写出一个实时时钟了。 设计时钟的暂停以及暂停之后启动，使用按键S4进行控制，还有就是使用按键S5进行控制日期的显示。 # include "reg52.h" # include "ds1302.h" // 官方提供的底层驱动代码 typedef unsigned int u16; typedef u
ds1302数码管时钟例程+多文件
weixin_46001221的博客
07-29 663
key.c #include "key.h" //把led.h文件包含进来 #include "system.h" //把timer0.h文件包含进来 uchar code smgduan[17]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f,0x6f,0x77,0x7c,0x39,0x5e,0x79,0x71};//显示0~F的值 uchar DisplayData[8]; //定义8位数组 //---DS1302 写入和读取时分秒的地
通过单总线实现单片机之间的数据传输
最新发布
二向无常的博客
05-11 289
这里要用稍微复杂一些的信号，例如使用600us的高电平+200us的低电平表示逻辑1，用200us的高电平+600us的低电平来表示逻辑0。这样组合起来，可以轻易的分辨出当前接收的是0还是1，也可以避免当多个相同的0或1连续发送/接收时，对于接收方来说无法分辨这其中有几个0和1的情况。一个简单的格式头可以根据引脚空闲状态的低电平来设置，假设引脚的空闲状态为高电平，那么可以使用连续的低电平来作为格式头。的20%左右（时间不用很严谨，因为不同的单片机内部的时钟不同，可以允许一定范围内的误差）。
DS1302时钟芯片如何使用
05-10
DS1302是一款实时时钟芯片，它可以记录时间和日期，并且有一个可编程的闹钟功能。下面是使用DS1302时钟芯片的步骤： 1. 连接电路。DS1302需要连接到一个微处理器或单片机来进行编程和数据读写。连接电路时，需要连接DS1302的引脚到相应的微处理器或单片机引脚上。 2. 初始化。初始化是为了设置DS1302的控制寄存器和RAM寄存器。控制寄存器用于设置DS1302的工作模式和时钟输出频率，RAM寄存器用于存储时间和日期数据。 3. 设置时间和日期。设置时间和日期需要向DS1302写入相关的数据。DS1302的时间和日期格式为BCD码格式。 4. 读取时间和日期。读取时间和日期需要从DS1302的RAM寄存器中读取相关的数据。读取数据时，需要将BCD码转换为十进制数值。 5. 设置闹钟。DS1302的闹钟功能可以设置多个闹钟，每个闹钟有自己的触发时间和日期。设置闹钟需要向DS1302的闹钟寄存器中写入相关的数据。 6. 响应闹钟。当闹钟触发时，DS1302会产生一个中断信号。微处理器或单片机可以通过中断处理程序来响应闹钟。 以上是使用DS1302时钟芯片的基本步骤，具体实现时需要根据具体的电路和控制器进行调整。

“相关推荐”对你有帮助么？

  • 非常没帮助
  • 没帮助
  • 一般
  • 有帮助
  • 非常有帮助
提交
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包

打赏作者

LYPHARD MELODY。

你的鼓励将是我创作的最大动力

¥1 ¥2 ¥4 ¥6 ¥10 ¥20
扫码支付：¥1
获取中
扫码支付

您的余额不足，请更换扫码支付或充值

打赏作者

实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
