Java绘图

Java绘图是指在Java程序中创建和显示图形的过程。Java提供了许多类和方法来支持绘图；

Java绘图类

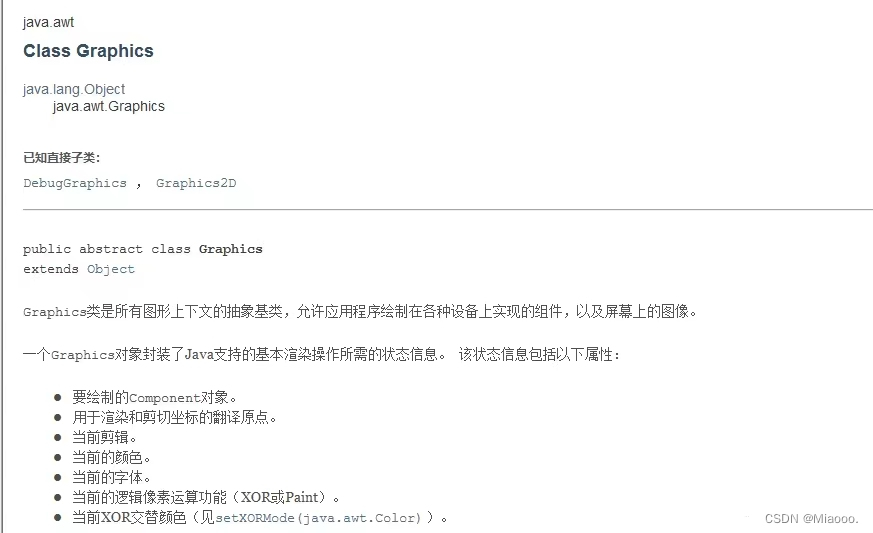

Java中主要的绘图类是Graphics类，它提供了基本的绘图方法和属性设置方法；

Graphics类的一些常用方法：

  1. setColor(Color c)：设置绘图颜色。
  2. setFont(Font f)：设置绘图字体。
  3. drawRect(int x, int y, int width, int height)：绘制矩形。
  4. drawOval(int x, int y, int width, int height)：绘制椭圆形。
  5. drawPolygon(int[] xPoints, int[] yPoints, int nPoints)：绘制多边形。
  6. drawString(String str, int x, int y)：绘制文本。
  7. drawImage(Image img, int x, int y, int width, int height, ImageObserver observer)：绘制图像。


例：

package demo_1;

import sun.java2d.loops.DrawPath;

import javax.swing.*;
import java.awt.*;

public class text_1 extends JFrame {
    public text_1() throws HeadlessException {
        initialize();
    }
    public void initialize(){
        setSize(300,200);
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        setContentPane(new DrawPath());
        setTitle("芜湖");
    }
    class DrawPath extends JPanel{
        public void paint(Graphics g){
            g.drawOval(10,10,80,80);
            g.drawOval(80,10,80,80);
            g.drawOval(150,10,80,80);
            g.drawOval(50,70,80,80);
            g.drawOval(120,70,80,80);
        }
    }
    public static void main(String[] args) {
        new text_1().setVisible(true);
    }

}

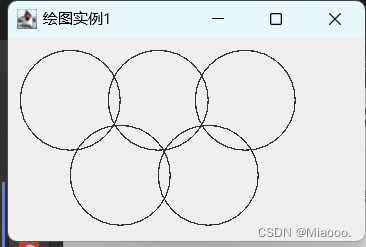

运行结果：

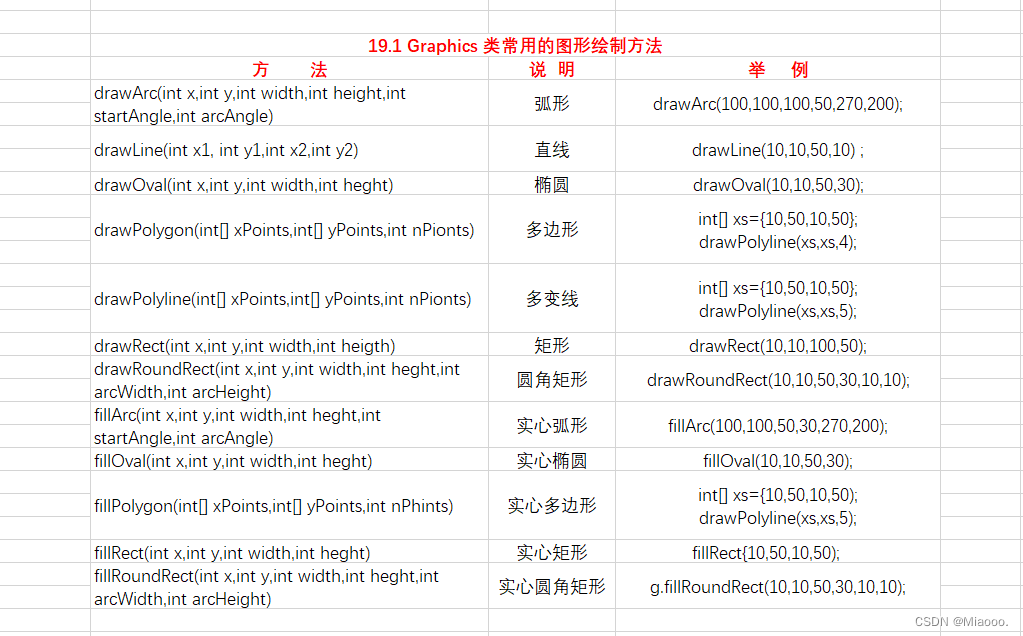

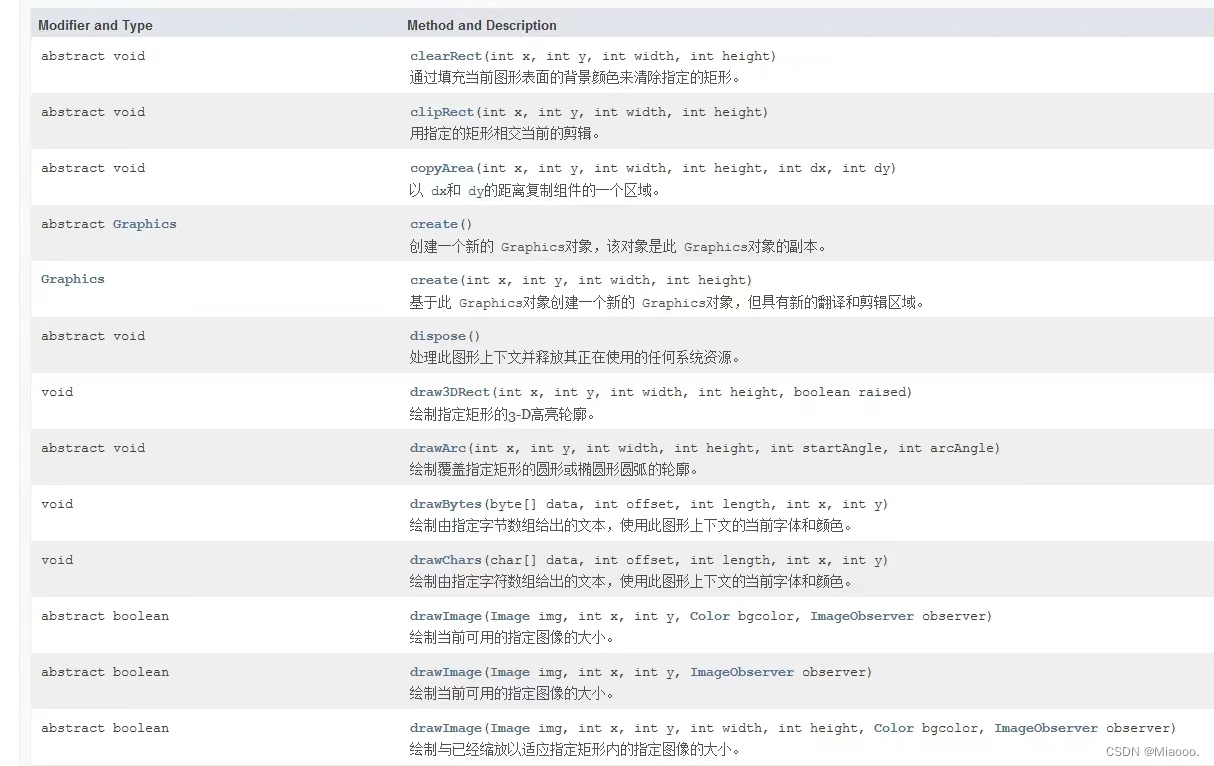

Graphics 类类常用的图形绘制方法图下：

Graphics2D类

Java中的Graphics2D类是Graphics类的扩展，提供了更高级的绘图功能和更灵活的绘图控制。Graphics2D类可以控制绘图颜色、线条粗细、填充方式等，并支持更复杂的图形绘制和渲染效果。

public class Mian{
    public static void main(String[] args) {
        JFrame jf=new JFrame("wuhu");
        jf.setSize(500,500);

        jf.add(new MyPanel());

        jf.setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);
        jf.setVisible(true);
    }
}

class MyPanel extends JPanel { // 定义一个名为 MyPanel 的类，继承自 JPanel 类，用于绘制图形

    public void paintComponent(Graphics g) { // 重写 JPanel 类中的 paintComponent 方法，用于绘制图形
        super.paintComponent(g); // 调用父类的 paintComponent 方法，进行默认的界面绘制

        // 获取 Graphics 对象并强制转换为 Graphics2D 对象
        Graphics2D g2d = (Graphics2D) g;

        // 设置绘图颜色为红色
        g2d.setColor(Color.RED);

        // 设置线条粗细为 2f
        g2d.setStroke(new BasicStroke(2f));

        // 绘制一个填充的矩形，左上角坐标为 (50,50)，宽度为 100，高度为 100，填充颜色为红色
        g2d.fillRect(50, 50, 100, 100);

        // 设置绘图颜色为黑色
        g2d.setColor(Color.BLACK);

        // 设置字体为 Arial 字体，字号为 24
        g2d.setFont(new Font("Arial", Font.PLAIN, 24));

        // 绘制文本，文本内容为 "Hello World!"，左上角坐标为 (100,150)
        g2d.drawString("Hello World!", 100, 150);
    }
}

运行结果：

绘图颜色与画笔属性


Java语言使用Color类封装颜色的各种颜色，并对颜色进行管理。另外，在绘制图形时还可以指定线的粗细和虚实等画笔属性。

设置颜色


使用Color类可以创建任意颜色的对象，不用担心平台是否支持该颜色，因为Java是以跨平台和与硬件无关的方式支持对颜色的管理。

绘图类可以使用setColor()方法设置当前颜色。语法如下：


setColor(Color color);    // 设置当前颜色

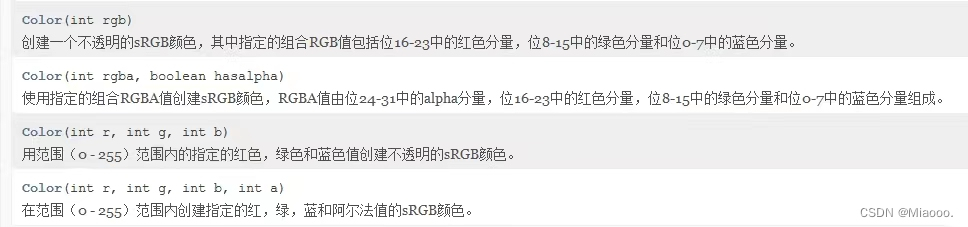

Color类提供了多个构造方法，以下为常用的构造方法；

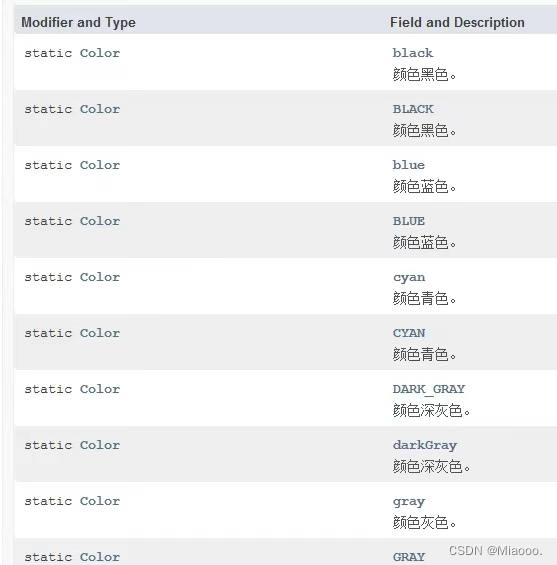

Color类还提供了多个常量表示常用颜色；

设置画笔

默认情况下，Graphics类使用的画笔属性是粗细为1个像素的正方形，而Graphics2D类可以调用setStroke()方法设置画笔的属性，如改变线条的粗细、虚实，定义线段端点的形状，风格等。

格式如下：

setStroke(Stroke stroke);


设置笔刷

setPaint(Paint p): 此方法用于设置画笔的刷子。参数p是一个Paint对象，表示所需的刷子。可以使用Color对象创建Paint对象。

设置粗细

setStroke(Stroke s): 此方法用于设置画笔的线条粗细。参数s是一个Stroke对象，表示所需的线条样式。可以使用BasicStroke类创建不同的线条样式。


绘制文本


在Java中，可以使用Graphics或Graphics2D类来绘制文本。这些类提供了许多方法来设置文本的字体、大小、颜色等属性，以及绘制文本的位置和内容。

常用方法：

  1. setFont(Font f): 此方法用于设置文本的字体。参数f是一个Font对象，表示所需的字体。可以使用Font类的静态常量来创建字体对象，也可以使用构造函数来创建自定义字体对象。
  2. setColor(Color c): 此方法用于设置文本的颜色。参数c是一个Color对象，表示所需的颜色。可以使用Color类的静态常量来创建颜色对象，也可以使用构造函数来创建自定义颜色对象。
  3. drawString(String str, int x, int y): 此方法用于绘制文本。参数str是要绘制的文本，x和y是文本的左上角坐标。
  4. drawChars(char[] chars, int offset, int length, int x, int y): 此方法用于绘制字符数组中的一部分字符。参数chars是字符数组，offset是开始绘制的偏移量，length是绘制的字符数，x和y是文本的左上角坐标。
  5. drawString(AttributedString as, float x, float y): 此方法用于绘制具有附加属性的文本。参数as是一个AttributedString对象，表示具有附加属性的文本，x和y是文本的左上角坐标。附加属性可以包括字体、颜色、大小等属性。


例：

package demo_1;

import java.awt.Color;
import java.awt.Font;
import java.awt.Graphics;
import java.awt.Graphics2D;
import java.util.Date;
import java.awt.geom.Rectangle2D;
import javax.swing.JFrame;
import javax.swing.JPanel;
public class text_1 extends JFrame{
    public text_1() {
        setSize(230,140);//设置窗体大小
        setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);//设置窗体关闭模式
        add(new CanvasPanel());//设置窗体面板为绘图面板对象
        setTitle("绘图文本");//设置窗体标题
    }
    class CanvasPanel extends JPanel{
        public void paint(Graphics g) {
            Graphics2D g2=(Graphics2D) g;
            Rectangle2D rect=new Rectangle2D.Double(10, 10, 200, 80);
            g2.setColor(Color.CYAN);//设置当前绘图颜色
            g2.fill(rect);//填充矩形
            Font font=new Font("宋体",Font.BOLD,16);
            g2.setColor(Color.BLUE);//设置当前绘图颜色
            g2.setFont(font);//设置字体
            g2.drawString("现在时间是", 20, 30);//绘制文本
            Date date=new Date();
            g2.drawString(String.format("%tr", date), 50, 60);//绘制时间文本
        }
    }
    public static void main(String[] args) {
        new text_1().setVisible(true);
    }

}

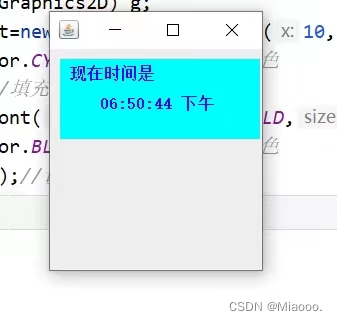

运行结果：

显示图片


在Java中，可以使用Graphics或Graphics2D类来显示图片。这些类提供了许多方法来加载图片、调整图片大小和位置、绘制图片等。


常用方法：

  1. ImageIcon(URL): 此构造函数用于创建一个ImageIcon对象，该对象可以加载来自指定URL的图片。
  2. ImageIcon(URL, String): 此构造函数用于创建一个ImageIcon对象，并为其提供一个描述性字符串。该对象可以加载来自指定URL的图片。
  3. ImageIcon(InputStream): 此构造函数用于创建一个ImageIcon对象，该对象可以加载来自指定输入流的图片。
  4. setBounds(int x, int y, int width, int height): 此方法用于设置图片的显示区域。参数x和y是左上角的坐标，width和height是显示区域的宽度和高度。
  5. paintIcon(Component c, Graphics g, int x, int y): 此方法用于绘制图片。参数c是包含图片的组件，g是绘图上下文，x和y是左上角的坐标。

这些方法可以在Java Swing和Java AWT组件中使用，例如在JFrame、JPanel、JLabel等组件中显示图片。还可以使用其他类和方法来进一步控制图片的样式和布局，例如使用ImageObserver接口来观察图片的加载和绘制过程，使用AffineTransform类来对图片进行变换等。

例：


import java.awt.*;
import java.io.*;

import javax.imageio.ImageIO;
import javax.swing.*;

public class DrawImage extends JFrame{
	Image img;												//展示图片

	public DrawImage() {
		try {
			img = ImageIO.read(new File("src/img.jpg"));	//读取图片文件
		}catch (IOException e) {
			e.printStackTrace();
		}
		setSize(440,300);									//设置窗体大小
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);		//设置窗体关闭模式
		add(new CanvasPanel());								//设置窗体面板为绘图面板对象
		setTitle("绘制图片");									//设置窗体标题
	}
	class CanvasPanel extends JPanel {
		public void paint(Graphics g) {
			Graphics2D g2 =(Graphics2D) g;
			g2.drawImage(img,0,0,this);						//显示图片
		}
	}

	public static void main(String[] args) {
		new DrawImage().setVisible(true);

	}

}//例题19.4

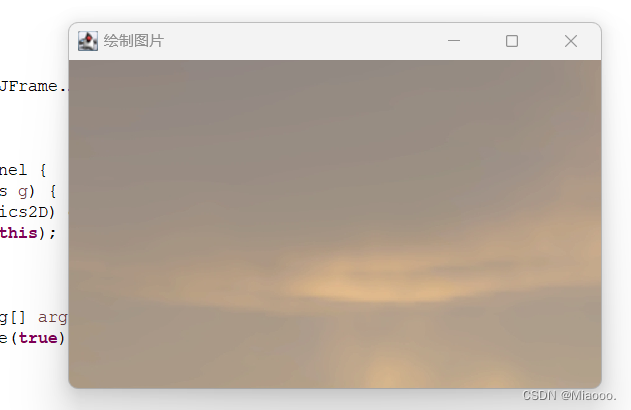

运行结果：



绘图类不仅可以绘制图形和文本，还可以使用drawImageO方法将图片资源显示到绘图上下文中，而且可以实现各种特效处理，如图片的缩放、翻转等。有关图像处理的知识将在19.6节讲解，本节主要讲解如何显示图片。语法如下：

drawimage(lmage img, int x, int y, ImageObserver observer)

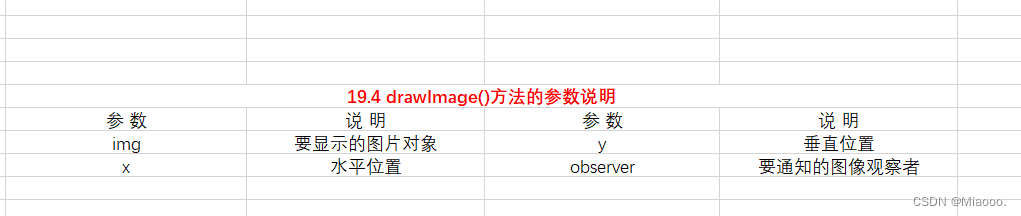

该方法将img 图片显示在x、y指定的位置上。方法中涉及的参数说明如下所示：

图像处理


       开发高级的桌面应用程序，必须掌握一些图像处理与动画制作的技术，如在程序中显示统计图、销售趋势图、动态按钮等。

放大与缩小


在显示图片时，使用了drawImageO方法将图片以原始大小显示在窗体中，要想实现图片的放大与缩小，则需要使用它的重载方法。语法如下：


drawlmage(lmage img, int x, int y, int width, int height, ImageObserver observer)

该方法将img图片显示在x、y指定的位置上，并指定图片的宽度和高度属性；

例：

import java.awt.*;
import java.io.*;

import javax.imageio.ImageIO;
import javax.swing.*;

import javax.swing.event.*;

public class ImageZoom extends JFrame{
	Image img;
	private int imgWidth,imgHeight;
	private JSlider jSlider;
	public ImageZoom() {
		try {
			img = ImageIO.read(new File("src/img.jpg"));	//读取图片文件
		}catch (IOException e) {
			e.printStackTrace();
		}
		CanvasPanel canvas = new CanvasPanel();
		jSlider = new JSlider();
		jSlider.setMaximum(1000);
		jSlider.setValue(100);
		jSlider.setMinimum(1);
		jSlider.addChangeListener(new ChangeListener(){
			public void stateChanged(ChangeEvent e) {
				canvas.repaint();
			}
		});

		JPanel center = new JPanel();
		center.setLayout(new BorderLayout());
		center.add(jSlider, BorderLayout.SOUTH);
		center.add(canvas, BorderLayout.CENTER);
		setContentPane(center);
		setBounds(100, 100, 800, 600);						//设置窗体大小和位置
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);		//设置窗体关闭模式
		setTitle("绘制图片");
	}

	class CanvasPanel extends JPanel {
		public void paint(Graphics g){
		int newW = 0, newH = 0;
		imgWidth= img.getWidth(this);						//获取图片宽度
		imgHeight = img.getHeight(this);					//获取图片高度
		float value = jSlider.getValue();					//滑块组件的取值
		newW = (int)(imgWidth *value / 100);				//计算图片放大后的宽度
		newH=(int) (imgHeight* value /100);					//计算图片放大后的高度
		g.drawImage(img, 0, 0, newW, newH, this);			//绘制指定大小的图片
		}
	}
		public static void main(String[] args){
		new ImageZoom().setVisible(true);
		}
	}//例题19.5

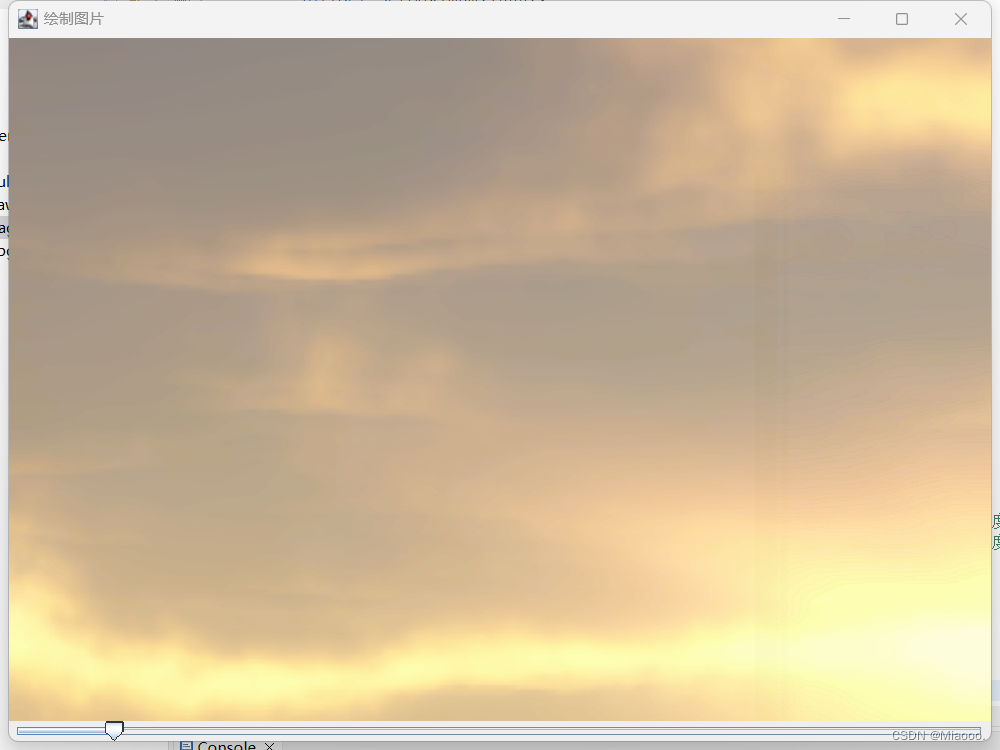

运行结果：

图像翻转

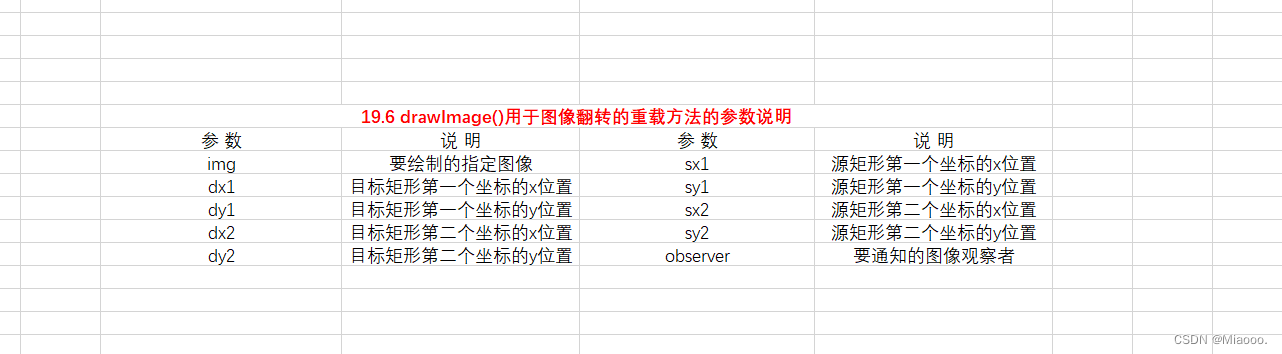

图像的翻转需要使用drawImage()方法的另一个重载方法。语法如下:

drawimage(lmage img, int dx1, int dy1, int dx2, int dy2, int sx1, int sy1, int sx2, int sy2, ImageObserver observer)

此方法总是用非缩放的图像来呈现缩放的矩形，并动态地执行所需的缩放。此操作不使用缓存的缩放图像。执行图像从源到目标的缩放，要将源矩形的第一个坐标映射到目标矩形的第一个坐标，源矩形的第二个坐标映射到目标矩形的第二个坐标，按需要缩放和翻转子图像，以保持这些映射关系；

例：


import java.awt.*;
import java.awt.event.*;
import java.io.*;
import javax.swing.*;
import javax.imageio.ImageIO;

public class PartImage extends JFrame {
	private Image img;
	private int dx1, dy1, dx2, dy2;
	private int sx1, sy1, sx2, sy2;
	private int width = 300, height = 200;// 图片宽高
	private JButton vBtn = null;// 垂直翻转按钮
	private JButton hBtn = null;// 水平翻转按钮
	private CanvasPanel canvasPanel = null;

	public PartImage() {

		try {
			img = ImageIO.read(new File("src/img.jpg"));// 读取图片文件
		} catch (IOException e) {
			e.printStackTrace();
		}
		dx2 = sx2 = width; // 初始化图像大小
		dy2 = sy2 = height;

		vBtn = new JButton("垂直翻转");
		hBtn = new JButton("水平翻转");

		JPanel bottom = new JPanel();
		bottom.add(hBtn);
		bottom.add(vBtn);

		Container c = getContentPane();
		c.add(bottom, BorderLayout.SOUTH);
		canvasPanel = new CanvasPanel();
		c.add(canvasPanel, BorderLayout.CENTER);

		addListener();

		setBounds(100, 100, 300, 260); // 设置窗体大小和位置
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE); // 设置窗体关闭模式
		setTitle("图片翻转"); // 设置窗体标题
	}

	private void addListener() {
		vBtn.addActionListener(new ActionListener() {
			public void actionPerformed(ActionEvent e) {
				sy1 = Math.abs(sy1 - height);// 纵坐标互换
				sy2 = Math.abs(sy2 - height);
				canvasPanel.repaint();
			}
		});
		hBtn.addActionListener(new ActionListener() {
			public void actionPerformed(ActionEvent e) {
				sx1 = Math.abs(sx1 - width);// 横坐标互换
				sx2 = Math.abs(sx2 - width);
				canvasPanel.repaint();
			}
		});
	}

	class CanvasPanel extends JPanel {
		public void paint(Graphics g) {
			g.drawImage(img, dx1, dy1, dx2, dy2, sx1, sy1, sx2, sy2, this);// 绘制指定大小的图片
		}
	}

	public static void main(String[] args) {
		new PartImage().setVisible(true);
	}
}//19.6

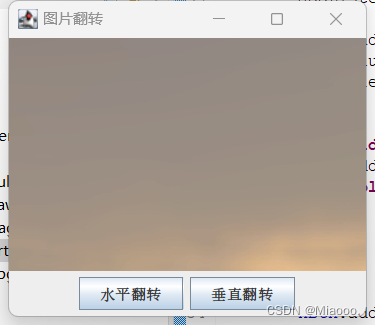

运行结果：

图像旋转

图像旋转需要调用Graphics2D类的rotateO方法，该方法将根据指定的弧度旋转图像。语法如下：

rotate(double theta)

其中，theta 是指旋转的弧度；

例：

import java.awt.*;
import java.io.*;
import javax.swing.*;
import javax.imageio.ImageIO;

public class RotateImage extends JFrame{
	private Image img;
	public RotateImage(){
		try{
			img = ImageIO.read(new File("src/img.jpg"));	//读取图片文件
		}catch (IOException e) {
			e.printStackTrace();
		}
		setBounds(100, 100, 400, 350);						//设置窗体大小和位置
		add(new CanvasPanel());
		setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);		//设置窗体关闭模式1
		setTitle("图片旋转");									//设置窗体标题
		}
		class CanvasPanel extends JPanel {
			public void paint(Graphics g) {
			Graphics2D g2 =(Graphics2D) g;
			g2.rotate(Math.toRadians(5));					//旋转5°
			g2.drawImage(img,70, 10, 300, 200, this);
			g2.rotate(Math.toRadians(5));
			g2.drawImage(img,70, 10, 300, 200, this);
			g2.rotate(Math.toRadians(5));
			g2.drawImage(img, 70, 10, 300, 200, this);
			}
		}

		public static void main(String[] args) {
			new RotateImage().setVisible(true);
		}
	}//例题19.7

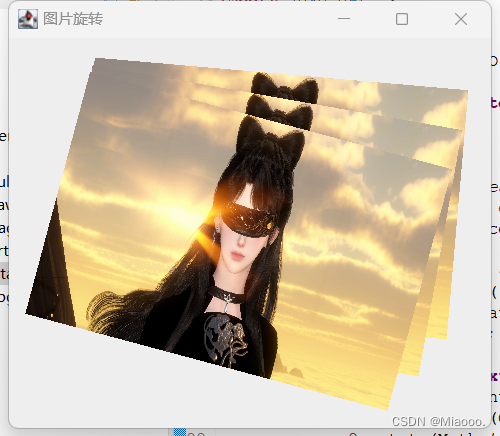

运行结果：

图像倾斜

可以使用Graphics2D类提供的shearO方法设置绘图的倾斜方向，从而使图像实现倾斜的效果。语法如下:

shear(double shx, double shy)

  • shx：水平方向的倾斜量
  • shy : 垂直方向的倾斜量

例：

import java.awt.*;
import java.io.*;
import javax.swing.*;
import javax.imageio.ImageIO;

public class TiltImage extends JFrame{
	private Image img;

	public TiltImage() {
		try{
			img= ImageIO.read(new File("src/img.jpg"));			//读取图片文件
			} catch (IOException e){
				e.printStackTrace();
			}
			setBounds(100, 100, 400, 300);						//设置窗体大小和位置
			add(new CanvasPanel());
			setDefaultCloseOperation(JFrame.EXIT_ON_CLOSE);		//设置窗体关闭模式
			setTitle("图片倾斜");									//设置窗体标题
	}
		class CanvasPanel extends JPanel {
			public void paint(Graphics g) {
				Graphics2D g2 =(Graphics2D) g;
				g2.shear(0.3, 0);								//倾斜30%
				g2.drawImage(img, 0, 0, 300, 200, this);
			}
		}
		public static void main(String[] args) {
			new TiltImage().setVisible(true);
		}
	}//例题19.8

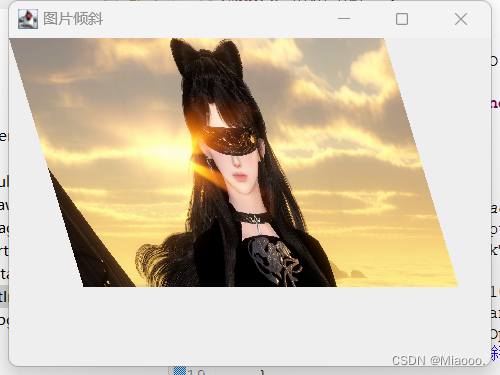

运行结果：

Miaooo.
关注
评论
添加红包

请填写红包祝福语或标题

个

红包个数最小为10个

元

红包金额最低5元

当前余额3.43元 前往充值 >
需支付：10.00元
成就一亿技术人!
领取后你会自动成为博主和红包主的粉丝 规则
hope_wisdom
发出的红包
实付元
使用余额支付
点击重新获取
扫码支付
钱包余额 0

抵扣说明：

1.余额是钱包充值的虚拟货币，按照1:1的比例进行支付金额的抵扣。
2.余额无法直接购买下载，可以购买VIP、付费专栏及课程。

余额充值
