ZEMAX中如何消除（矫正）色差

一、整体思路

色差简单来说，是因为不同波长的光因在同种介质中的折射率不同，其对应的折射角不同，产生误差。相关知识如下：https://blog.csdn.net/vivo01/article/details/125151210#:~:text=%E8%89%B2%E5%B7%AE%E6%98%AF%E7%94%B1%E4%BA%8E%E5%85%89%E7%9A%84%E8%89%B2

当第一波长颜色和最后波长颜色在像面中的0.707归一化位置能够汇集，即可认为是消除了色差。在ZEMAX中，具体来说是通过评价函数来实现的。本文是以基本完成焦距优化的双胶合透镜为例。

二、操作数介绍

本文用到2个操作数，分别是TRAY、DIFF。

1、TRAY

TRAY操作数表示的是“Y”向横向色差。他的四个输入值分别表示：

	Hx	Hy	Px	Py
位置	视场	视场	光瞳	光瞳
参照物	相对于主光线的相对位置
含义	沿轴位置	垂轴位置	沿轴位置	垂轴位置

2、DIFF

DIFF输出的是两个参数之间的数学差值。两个操作数分别表示你所求的两个参数所在的行数。例如下图中所表示的是第三行和第四行的value值之间的差值。

三、实际操作

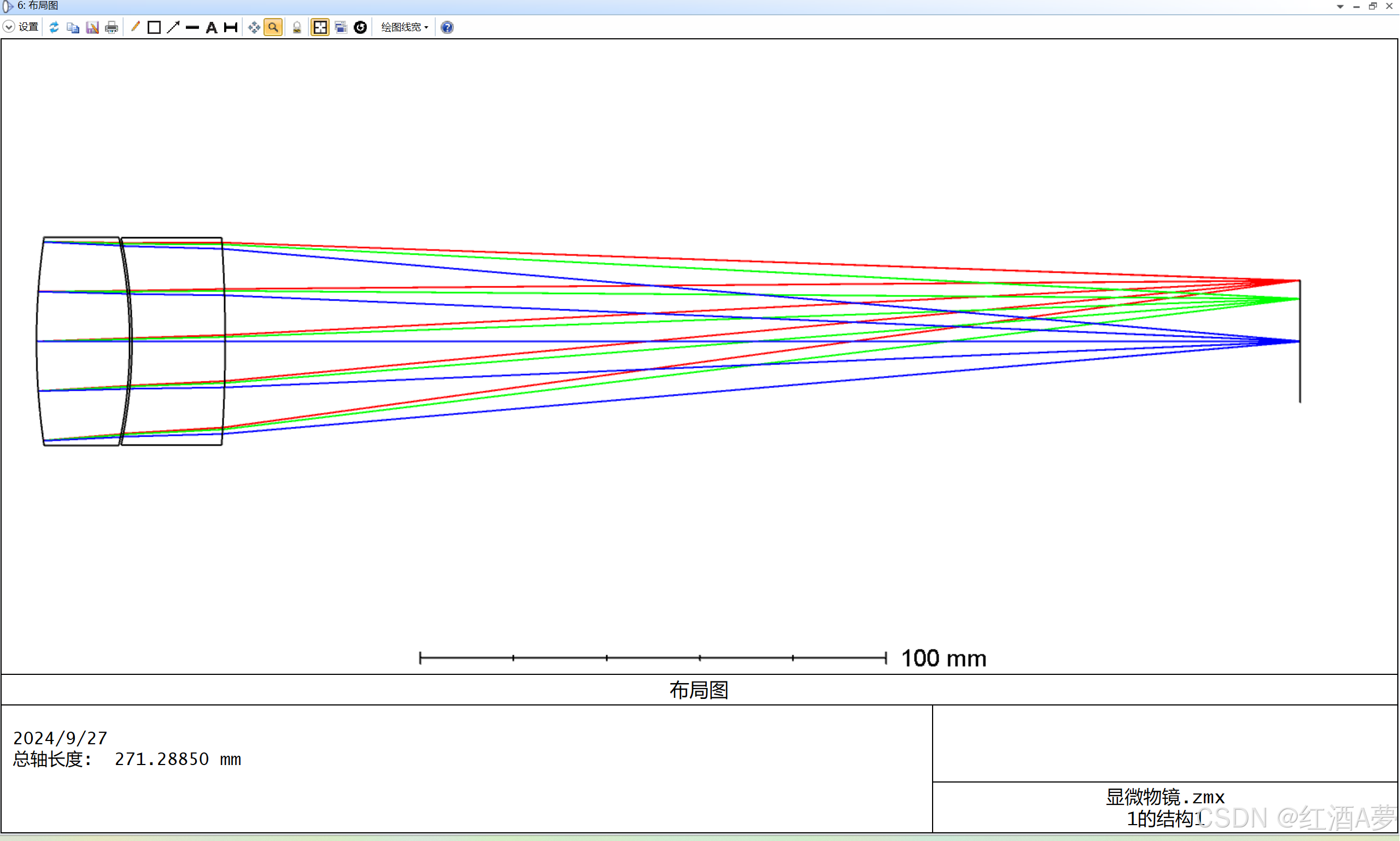

本例中使用的双胶合透镜模型及其评价函数如图3.1、3.2所示。其光纤为可见光光线，三个视场相对高度为0，0.707，1，入瞳直径为64。

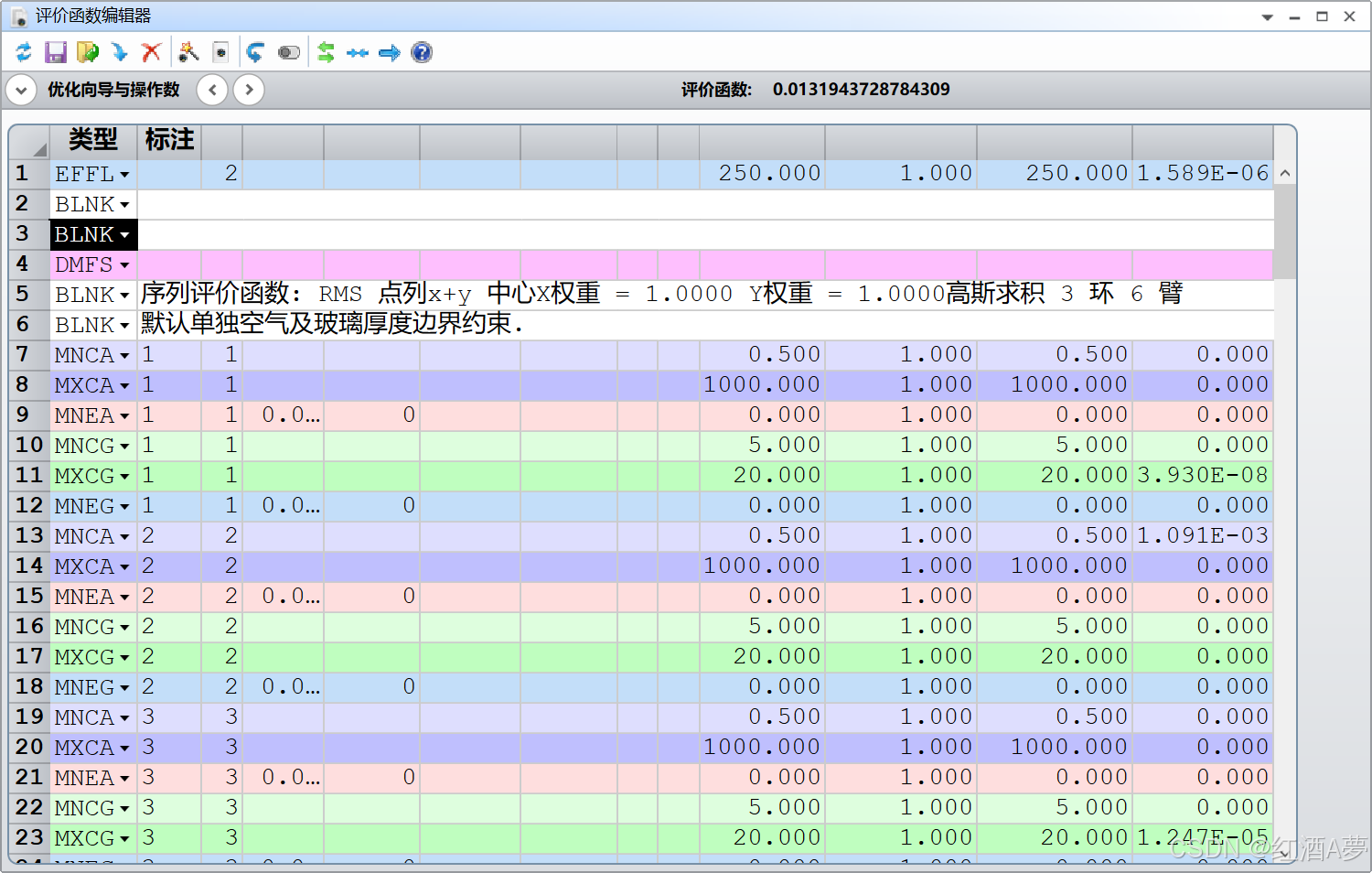

图3.1

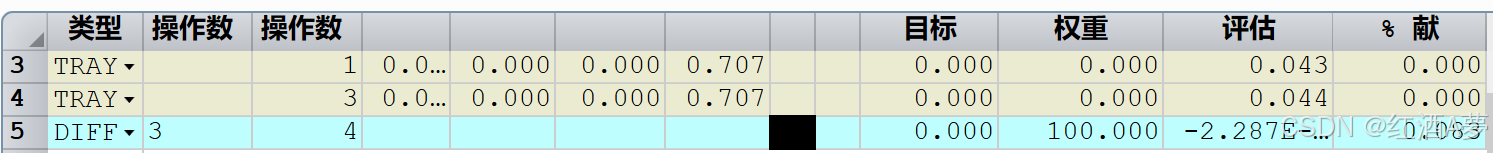

图3.2

我们采集红光和蓝光在光瞳0.707位置的垂轴位置，得到他的值。

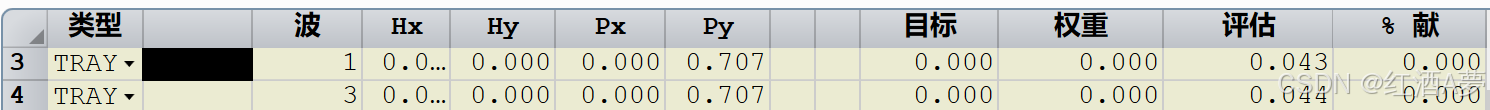

图3.3

再添加DIFF操作数，由于两个TRAY分别是第三行和第四行，因此DIFF的两个参数分别是3和4。得出DIFF行的value后，再将其target设置为0，进行优化，即希望红光和蓝光在光瞳0.707位置的垂轴位置重合。

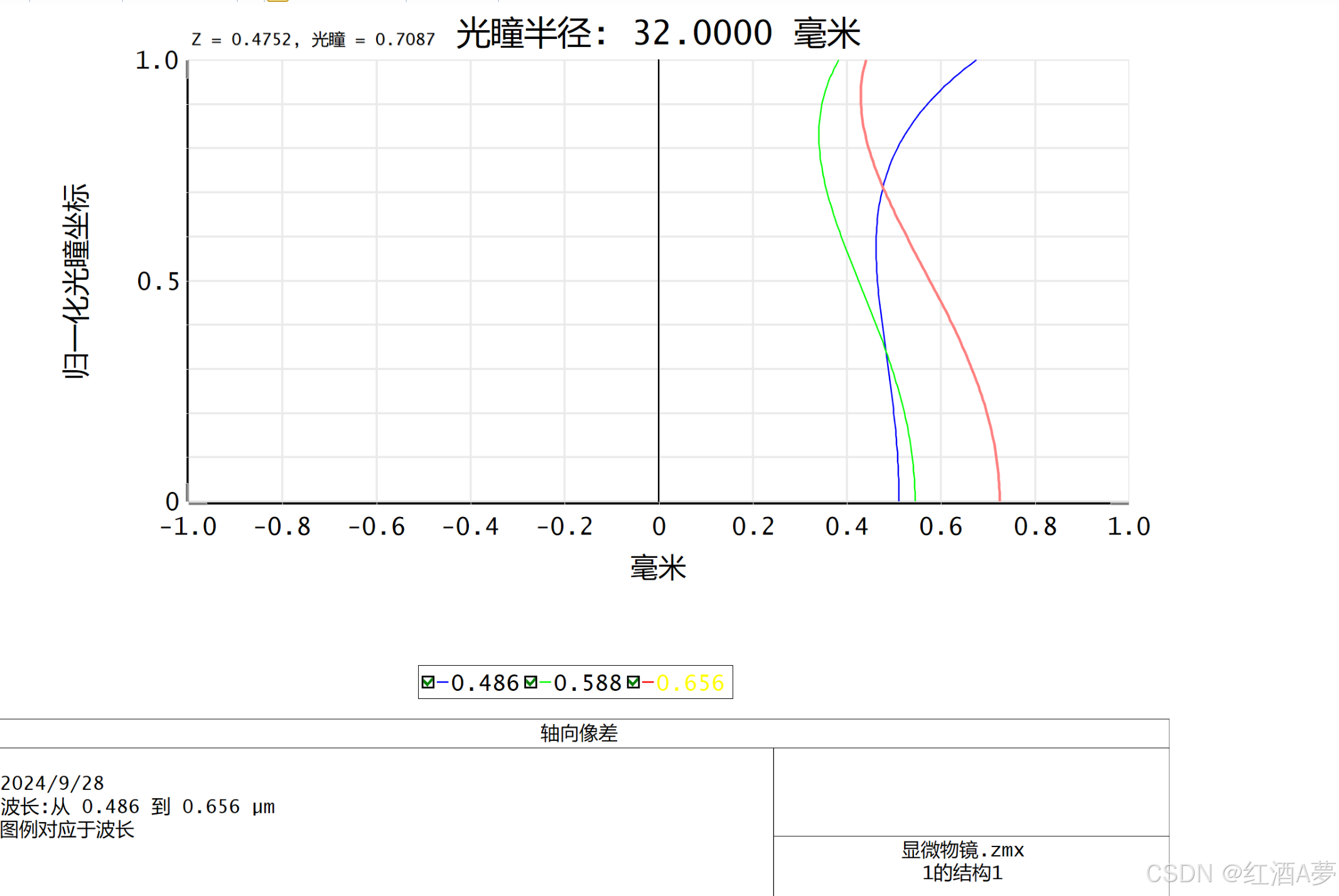

优化前后的光瞳像差图对比如图3.5所示。可以看到优化后其在0.707处红光和蓝光基本重合，这时即可认为我们对系统的色差进行了矫正。

图3.4

图3.5矫正前后对比
