【Zemax光学设计实训七】---低倍消色差显微物镜光学设计

前言与目录

用 ZEMAX 软件模拟设计优化一个低倍消色差显微物镜，其垂轴放大率为3X，数值孔径NA=0.1，有限共轭物镜，其共轭距离为195mm，可见光波段，视场设置为物高10mm；

---

目录

一、【实训目的】

二、背景知识

三、ZEMAX实训设计优化

1、初始结构构建

2、对初始结构进行评价

3、对系统进行优化设计

4、对优化后像质评价

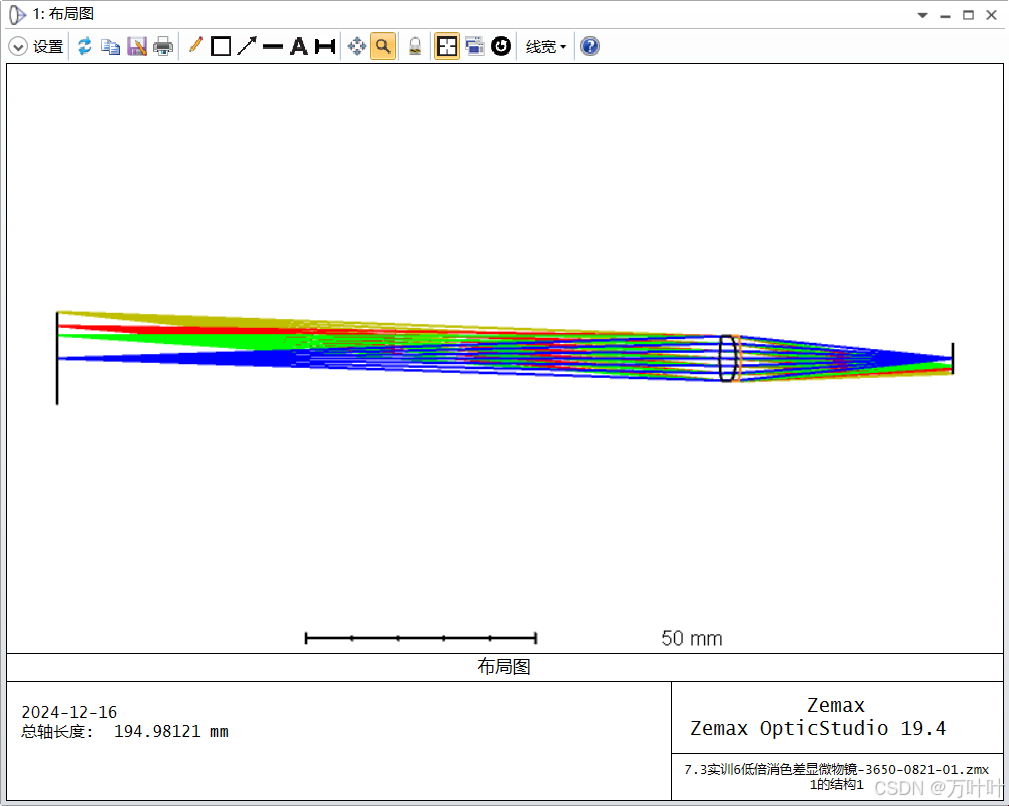

5、验算共轭距，进行缩放

6、最终系统评价

 四、实训小结

---

一、【实训目的】

用 ZEMAX 软件模拟设计优化一个低倍消色差显微物镜，其垂轴放大率为3X，数值孔径NA=0.1，有限共轭物镜，其共轭距离为195mm，可见光波段，视场设置为物高10mm；

1、巩固利用初级像差理论求解双胶合透镜组结构参数的方法；

2、加深对低倍消色差显微物镜像差的理解；

3、进一步巩固ZEMAX软件的各项操作功能；

二、背景知识

低倍消色差显微物镜一般采用单个双胶合透镜组，其设计方法与双胶合望远物镜类似，区别在于物平面不在无限远，而是在有限距离。本实训项目将通过已知条件计算出所设计显微物镜的相关光学特性参数，并通过PW法求出双胶合透镜组的初始结构参数。

设计要求共轭距为 195 mm,考虑到实际透镜组有一定的主面间隔，此处取mm;
将垂轴放大率     代入计算公式，可求出物镜的焦距、物距和像距。具体计算如下。

       (1)

物距  和像距  分别为

                                     (2)

1)、根据像差要求，求出

由于显微镜的物镜和目镜都要互换使用，因此设计显微镜的物镜和日镜时，一般不考虑它们之间像差的相互补偿，而采取分别独立校正，所以低倍显微镜双胶合物镜的球差、正弦差和轴向色差都要为零，即要满足：

             可得
