高性能高可用服务器 LVS + KeepAlived Centos8

高性能高可用服务器 LVS + KeepAlived

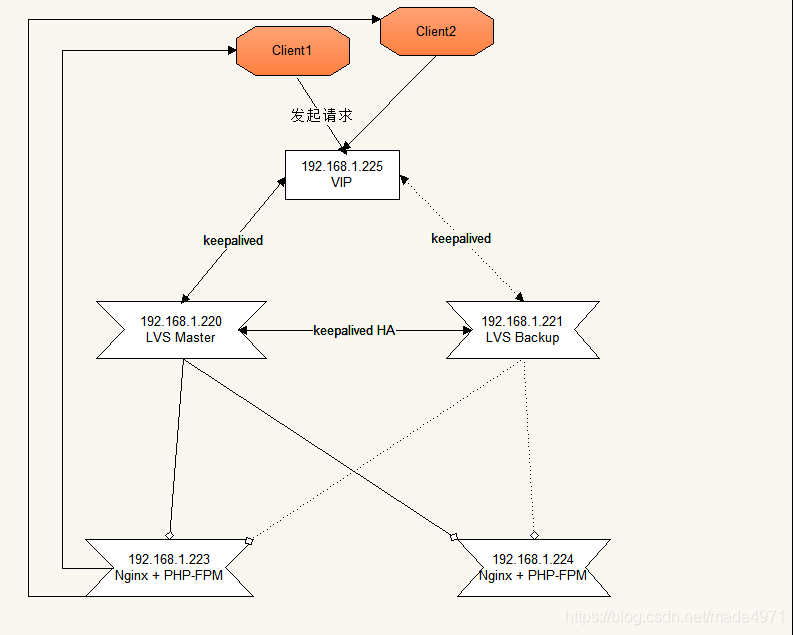

网络拓扑

关闭防火墙

注意 192.168.1.220 / 221 / 223 / 224都需要关闭防火墙

systemctl stop firewalld
systemctl disable firewalld

WEB服务器

安装配置nginx

yum -y install nginx # 192.168.1.223和224一样

cd /usr/share/nginx/html/
cp index.html index.html.backup
echo "192.168.1.223" > index.html #注意这里，主备分别配置其各自ip地址，为了在下面的演示中方便辨认结果

创建虚拟网卡

Lvs采用DR工作模式 ，web服务器将结果直接返回给客户端，但是这时数据包的源IP地址是web服务器的IP地址，客户端接收到数据包后，发现回包的IP地址不是自己请求的IP地址，就会把包丢弃掉，这会导致web请求失败，所以需要将web的IP地址伪装成为客户端访问的VIP地址，这里使用web服务器的环回口地址进行伪装。

1. arp_announce ：定义不同级别：当ARP请求通过某个端口进来是否利用这个接口来回应。
   • 0 - 利用本地的任何地址，不管配置在哪个接口上去响应ARP请求；
   • 1 - 避免使用另外一个接口上的mac地址去响应ARP请求；
   • 2 - 尽可能使用能够匹配到ARP请求的最佳地址。
2. arp_ignore：当ARP请求发过来后发现自己正是请求的地址是否响应；
   • 0 - 利用本地的任何地址，不管配置在哪个接口上去响应ARP请求；
   • 1 - 哪个接口上接受ARP请求，就从哪个端口上回应。

cd /etc/init.d
vim realserver

#添加以下内容，根据情况修改之后保存
SNS_VIP=192.168.1.225 #VIP 定义为自己指定的vip
/etc/rc.d/init.d/functions
case "$1" in
start)
       ifconfig lo:0 $SNS_VIP netmask 255.255.255.255 broadcast $SNS_VIP
       /sbin/route add -host $SNS_VIP dev lo:0
       # 下面4行是防止本机vip和LVS的VIP冲突
       echo "1" > /proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "2" > /proc/sys/net/ipv4/conf/lo/arp_announce
       echo "1" > /proc/sys/net/ipv4/conf/all/arp_ignore
       echo "2" > /proc/sys/net/ipv4/conf/all/arp_announce
       sysctl -p >/dev/null 2>&1
       echo "RealServer Start OK"
       ;;
stop)
       ifconfig lo:0 down
       route del $SNS_VIP >/dev/null 2>&1
       echo "0" > /proc/sys/net/ipv4/conf/lo/arp_ignore
       echo "0" > /proc/sys/net/ipv4/conf/lo/arp_announce
       echo "0" > /proc/sys/net/ipv4/conf/all/arp_ignore
       echo "0" > /proc/sys/net/ipv4/conf/all/arp_announce
       echo "RealServer Stoped"
       ;;
*)
       echo "Usage: $0 {start|stop}"
       exit 1
esac
exit 0

设置可执行权限

chmod +x realserver functions

启动脚本

注意两台web服务器都需要上面的配置以及启动该脚本

./realserver start

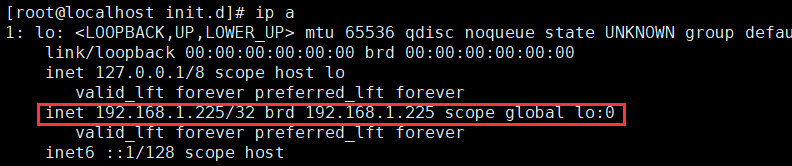

如果出现红框中的表示成功

LVS+Keepalived服务器

安装ipvsadm keepalived

注意lvs已经集成到linux的kernel中了，不需要安装，而ipvsadm是lvs的管理工具

# 安装lvs管理器 安装keepalived
yum -y install vim ipvsadm keepalived # 192.168.1.220和221一样

配置keepalived

Keepalived配置文档

# 配置192.168.1.220-LVS主机 192.168.1.221-LVS备机
# 主备有三处配置不一样，我已经在相关配置选项注释中说明，按照其配置即可

cd /etc/keepalived
cp keepalived.conf keepalived.conf.backup

vim keepalived.conf

# 将下面内容复制
! Configuration File for keepalived

global_defs {
   notification_email {
     acassen@firewall.loc
   }
   notification_email_from Alexandre.Cassen@firewall.loc

   #【主备】设置lvs的id，在一个网段内唯一 主LVS_DEVEL_220 备LVS_DEVEL_221
   router_id LVS_DEVEL_220
   vrrp_skip_check_adv_addr
   #vrrp_strict

   #注意这里，如果使用默认值0，使用keepalived -t检测配置文件时会有下面的警告
   #(Line 15) number '0' outside range [1e-06, 4294]
   #(Line 15) vrrp_garp_interval '0' is invalid
   vrrp_garp_interval 0.001
   #注意这里，如果使用默认值0，使用keepalived -t检测配置文件时会有下面的警告
   #(Line 16) number '0' outside range [1e-06, 4294]
   #(Line 16) vrrp_gna_interval '0' is invalid
   vrrp_gna_interval 0.000001
}

vrrp_instance VI_1 {
    #【主备】主LVS配置MASTER 备LVS配置BACKUP
    state MASTER
    interface ens33 # 注意ens33是本机网卡名
    virtual_router_id 51 #虚拟路由编号，主备要一致

    #【主备】优先级，主设置100，备设置50
    priority 100
    advert_int 1 #检查间隔，默认为1s
    authentication {
        auth_type PASS

        #主备必须一样，防止其他keepalived连接，仅使用前8个字符，就意味着你配置超过8位也只有前8位生效
        auth_pass 0513315
    }
    virtual_ipaddress {
        192.168.1.225 #vip，可以配置多个，下一个换行书写
    }
}

virtual_server 192.168.1.225 80 { #此处配置vip和端口 http-80 https-443
    delay_loop 6
    lb_algo wrr #调度算法，使用加权轮询
    lb_kind DR #工作模式，使用DR(Director Router)
    #persistence_timeout 50
    protocol TCP

    real_server 192.168.1.224 80 { # 真实服务器ip和端口
        weight 1 #权重，值越大，权重越高
        TCP_CHECK { #检查真实主机的健康配置模块，可以有多种检测机制，详情参考配置文档
            connect_timeout 3
            #注意这里，新版本使用retry命令
            retry 3
            delay_before_retry 3
        }
    }
    real_server 192.168.1.223 80 { # 真实服务器ip和端口
         weight 2
         TCP_CHECK {
             connect_timeout 3
             retry 3
             delay_before_retry 3
         }
    }
}
#保存退出

启动Keepalived

注意：每次启动前应该先使用如下命令清除之前配置，这是因为lvs的配置是通过keepalived设置好的，就是上面那不得realserver那些，所以重启时清除下之前配置

ipvsadm -C

启动，停止，重启

systemctl start keepalived
systemctl stop keepalived
systemctl restart keepalived

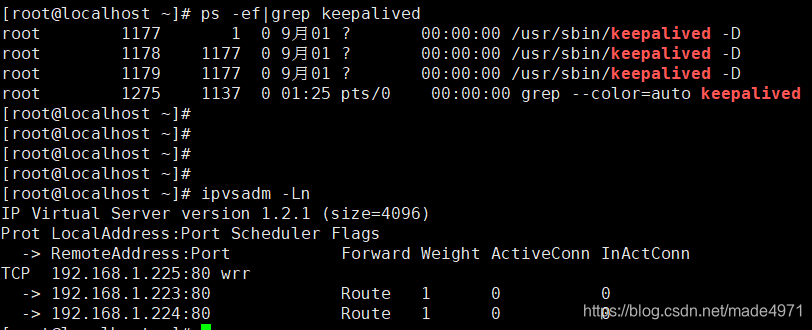

查看结果，出现如下图所示结果表示成功

ps -ef|grep keepalived
ipvsadm -Ln

模拟故障

测试web服务器故障

1. 使用浏览器访问 192.168.1.225，看到界面显示192.168.1.223，多次刷新可以交替看到224
2. 模拟故障，停掉223
   ifdown ens33
   多次刷新浏览器发现只能看到192.168.1.224
3. 查看lvs负载的结果ipvsadm -Ln
   lvs的路由少了223
4. 故障恢复，启动223
   ifup ens33
   发现lvs的路由中又有223了，多次刷新浏览器也可以看到223了
5. 整个web服务器模拟故障已经完成

测试LVS主节点故障

1. 模拟主LVS故障
   systemctl stop keepalived

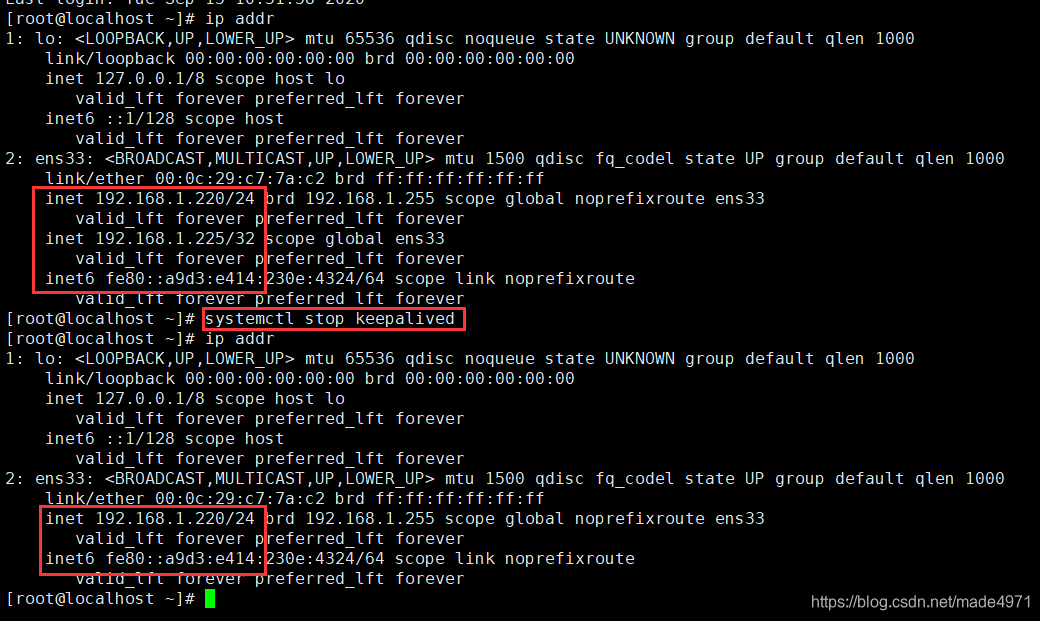

2. vip从220漂移到221上，如下两图可知结果正确



3. 模拟主LVS故障恢复systemctl start keepalived
   vip又从221飘回到220上，说明结果正确，这里就不再贴图了。

LVS的扩展知识

LVS工作模式

工作模式	原理	优缺点
NAT	调度时：目的IP改成RIP（DNAT）返回时：源IP改成VIP（SNAT）	由于来回都需要经过调度器，性能不太好，一般用的少
TUN	增加一个IP头部。通过IP隧道进行通信	由于调度器LB只处理入站请求的报文。因此，此集群系统的吞吐量可以提高10倍以上，但隧道模式也会带来一定得系统开销；所有的RS服务器都要绑定VIP，抑制ARP，配置复杂；WLAN下使用该模式，不过一般在WLAN下不使用LVS，一般用Nginx
DR	通过改写请求报文的目标MAC地址，将请求发给真实服务器的，而真实服务器将响应后的处理结果直接返回给客户端用户	LAN下使用该模式；要求调度器LB与正式服务器RS节点都有一块网卡连在同一物理网段上，即必须在同一个局域网环境；调度器仅进行了目的MAC地址的改写，因此，调度器LB无法改变请求的报文的目的端口；配置复杂

LVS调度算法

算法	算法	说明
固定调度	rr	轮循调度，它将请求依次分配不同的RS节点，也就是在RS节点中均摊请求。这种
固定调度	wrr	权重轮循，它将依据不同RS节点的权值分配任务。权值较高的RS将优先获得任务，并且分配到的连接数将比权值较低的RS节点更多。相同权值的RS得到相同数目的连接数
固定调度	dh	目的地址哈希调度，以目的地址为关键字查找一个静态hash表来获得需要的RS
固定调度	sh	源地址哈希调度，以源地址为关键字查找一个静态hash表来获得需要的RS
动态调度	wlc	加权最小连接数调度，实际连接数除以权值，最小的RS作为分配的RS
动态调度	lc	最小连接数调度，连接数最小的RS作为分配的RS
动态调度	lblc	基于地址的最小连接数调度，将来自同一目的地址的请求分配给同一台RS节点
动态调度	lblcr	基于地址带重复最小连接数调度。（略）
动态调度	SED	最短的期望的延迟（不成熟）
动态调度	NQ	最小队列调度（不成熟）
