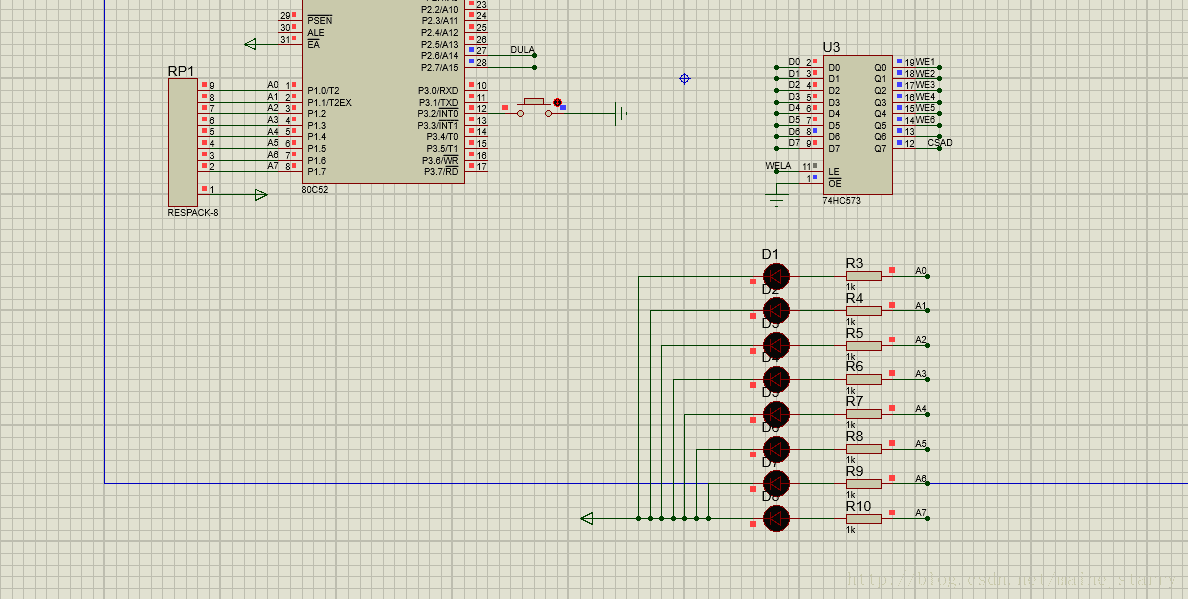

在右下角的这个led电路图中我们看到led灯左右两端都是高电平,它没有压降所以不亮。
这时候亮了是因为有压降。另外,要注意的一点是,单片机io口不可以直接作为led的正极驱动led灯发光,因为单片机的io口的电流很低,不可以直接驱动led灯发光,所以要用连接电源的一端作为led的正极。
若是想要通过单片机io口来驱动led灯发光,则要添加驱动电路,或者添加锁存器作为缓存器,以提高驱动电路的电流。至于添加驱动电路和添加什么锁存器,由于受我目前获取的知识较少,并不能进行详细补充,待我学习到相关知识,再回来完善这篇博客。
