关于proteus仿真51单片机之P0口控制LED

在用proteus仿真51单片机控制LED时，将LED正极接io口，负极接GND，但是io口给高电平时LED始终不亮，并且io口电平显示灰色（proteus中‌：红色表示高电平，蓝色表示低电平，黄色表示短路，灰色表示输出不确定或没有电平）。

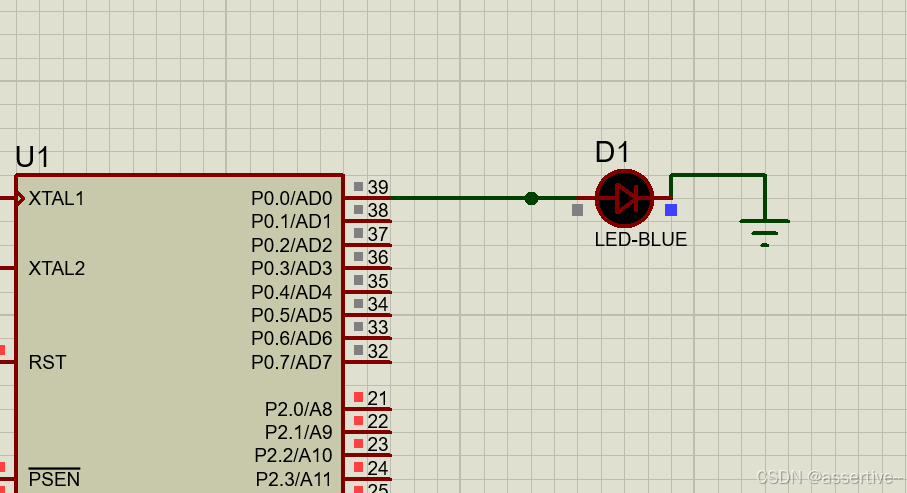

如图：

---

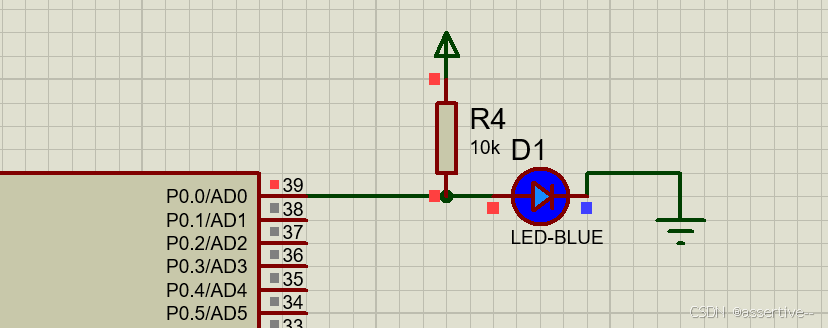

经过上网查询发现，P0口还需要接一个上拉电阻才能点亮LED。如图：

---

原因分析：‌IO口在输出高电平时都要接上拉电阻，主要原因是为了确保输出高电平的稳定性和可靠性‌。

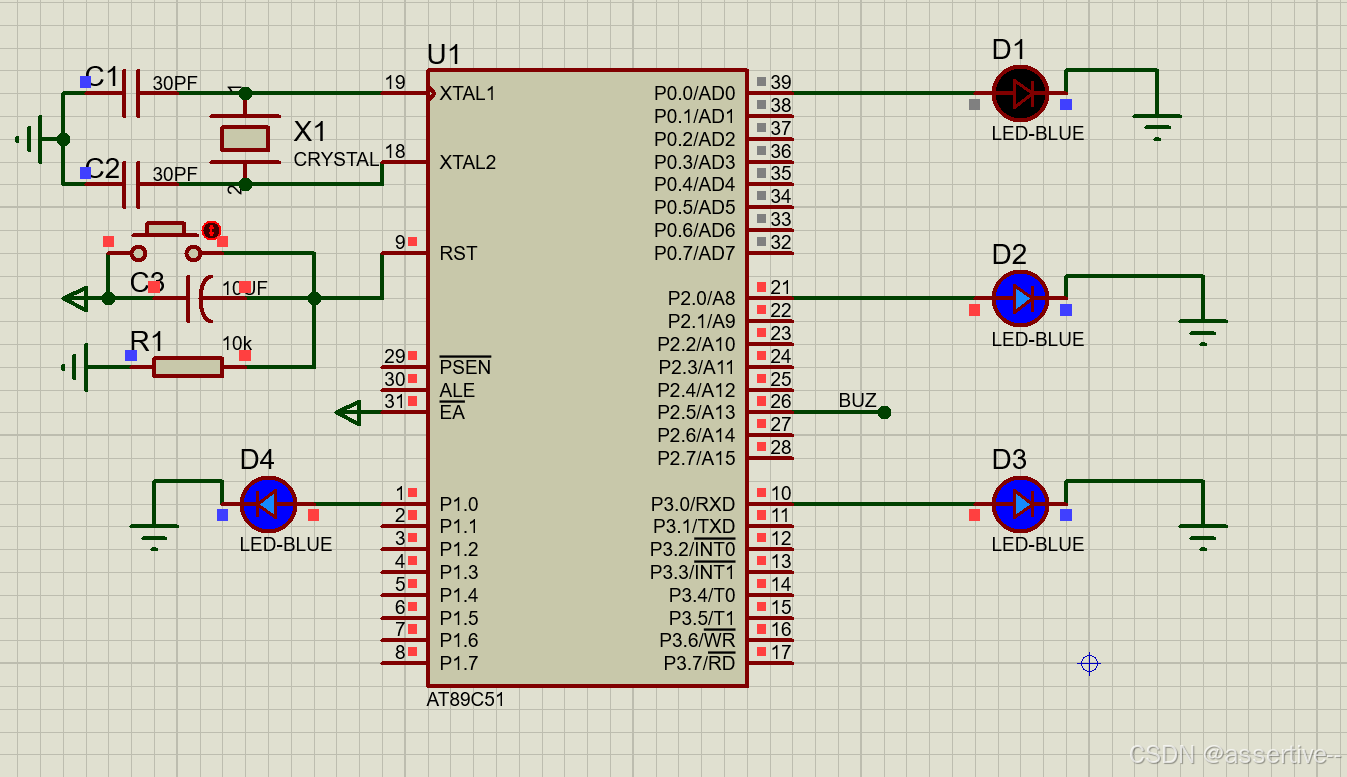

在传统的51系列单片机中，P0口主要用于扩展外部存储器，所以决定了P0口不能自带上拉电阻，而P1、P2、P3这三个io口在单片机内部已经集成了上拉电阻，所以用P1、2、3输出高电平不需要再接上拉电阻。如图：

---

P0口没有集成上拉电阻，所以在用P0口输出高电平时需要再接一个上拉电阻才能导通。
