PADS Layout的原理图界面和PCB界面的分屏操作，将原理图和PCB进行协同交互式PCB设计

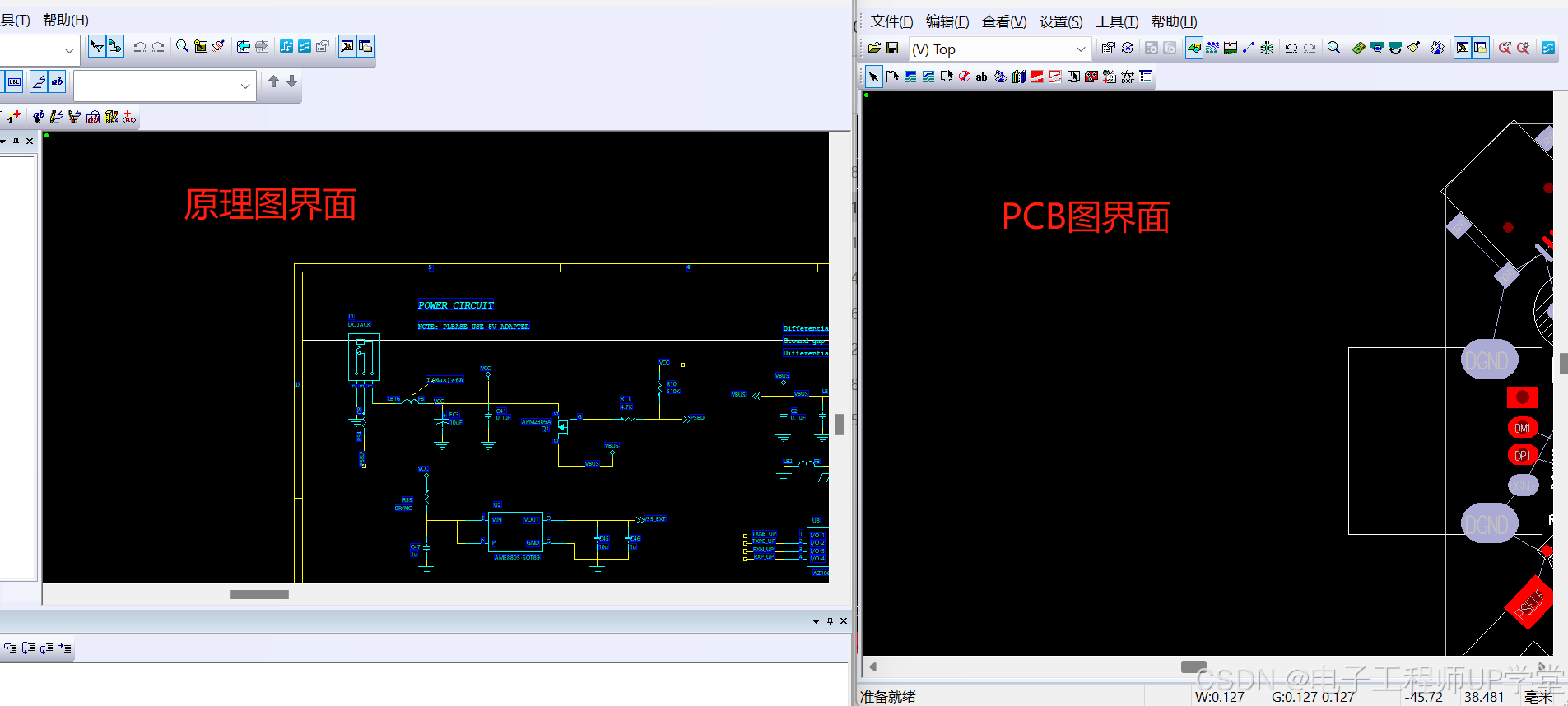

首先，我们需要将原理图设计界面放到电脑的屏幕的左边，将PCB设计的界面放到电脑屏幕的右边，然后我们将原理图和PCB图进行协同操作：

下面，我们将原理图和PCB图设计进行交互起来，用于交互设计：

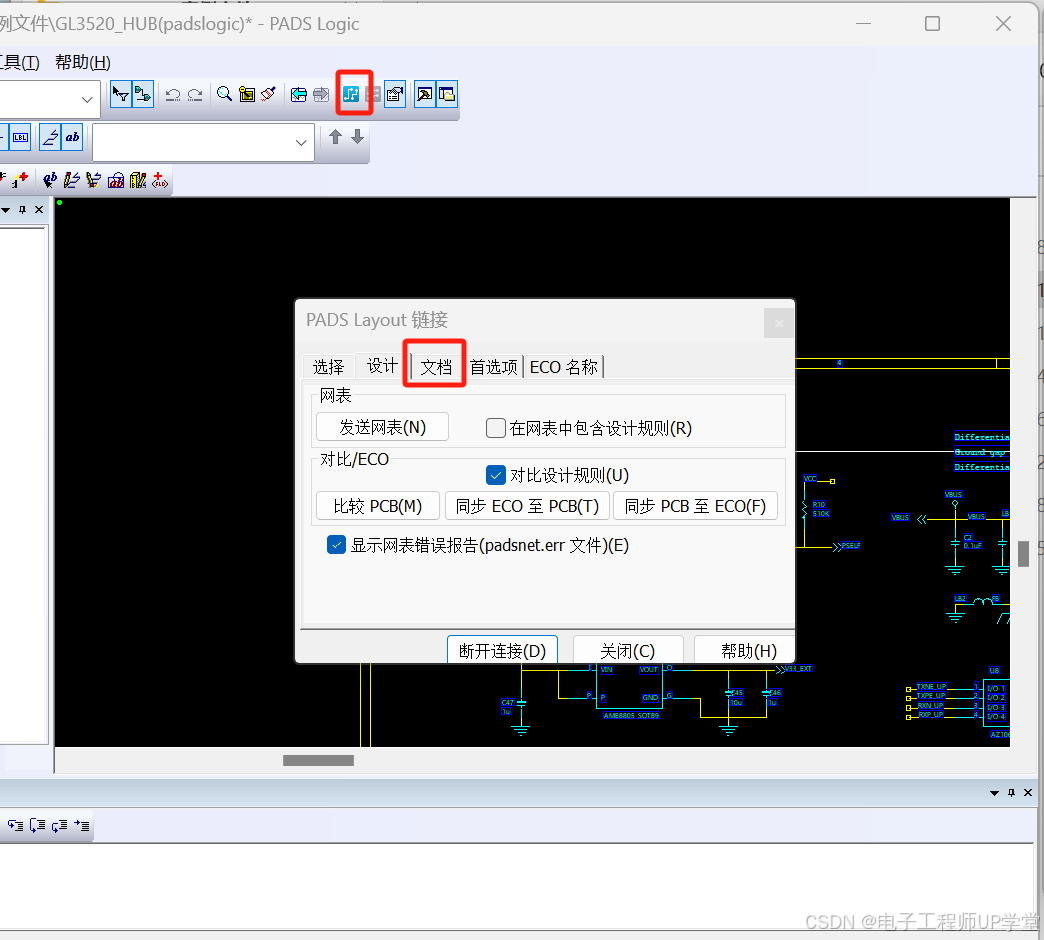

我们单击下面这个PADS Layout这个图标，进入PADS Layout的链接对话框，然后我们如果开了几份的PCB文档的话，我们确保打开这个这个PCB文档跟我们这个原理图是一一对应的：

如果关联上了，那么在原理图的框选元器件，对应的在PCB Layout也出现高亮的状态，说明已经链接成功了。

还有一个就是通过中键滚轮来进行放大和缩小：

放大，缩小有三种方法：

第一种：通过鼠标的中键，按住不放向上滚动和按住不放向下滚动进行放大和缩小。

第二种：通过键盘的：Pgup和Pgdn进行
