MTK充电协议简介

一、概念说明

负载调制：当次级线圈接上负载后，会导致初级线圈的电压和电流产生变化，这个过程称为负载调制。Pump express正是利用了VBUS上的电流的变化来不断调整恒流阶段的充电电压的。这里有一点要注意：Pump express plus的最大输出电压是12V。

二、原理分析

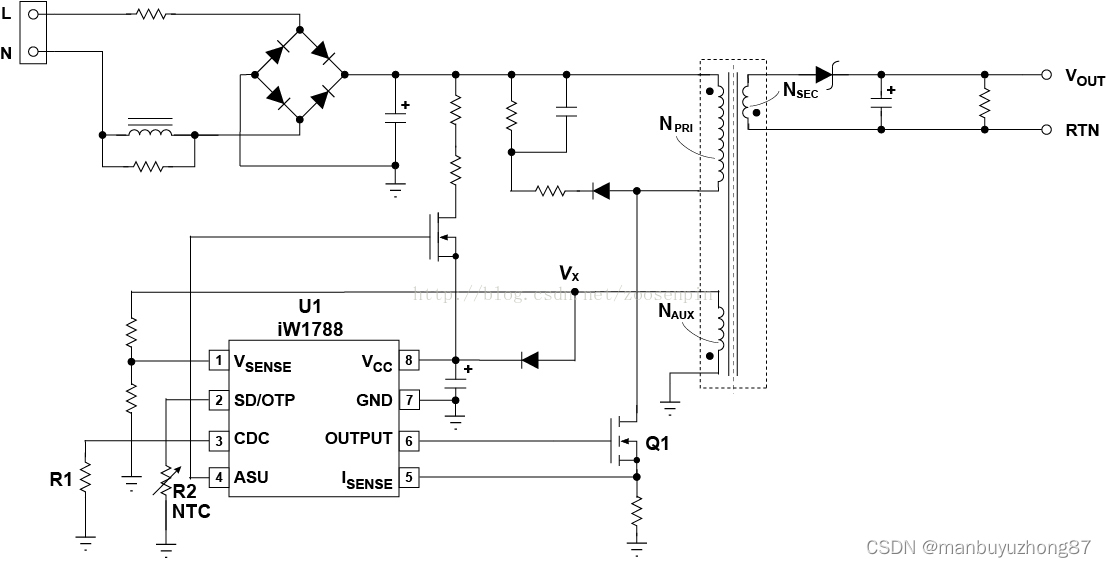

        恒流充电时，送往电池的电流不断减少，辅助绕组Naux电压和电流也产生变动，Naux的输出电流送给了Vsense引脚，Vsense电路会计算电流的变化，通过调节开关管Q1的导通时间来调节初级绕组Npri电压，使之变大，这样次级绕组Nsec的输出电压也提高了，根据公式P=UI，输往手机Charger IC的功率就增大了；保证了当电池的电压接近4.2V时，不断的执行从P=UI(5V*很小电流)到P=UI(大于5V的电压*很小电流)的调整，实现了对电池的快速充电目的。

快充的定义：设备充电过程中根据电池电压、电量和温度等参数动态请求充电器调整输出电压和电流的方法。

MTK快充协议对比

协议类型	MTK PE	MTK PE+1.1	MTK PE+2.0	MTK PE3.0	MTK PE4.0
输出电压	3.6V-5V	3.6V-12V	2V-20V	充电器端输出的电压直接到电池端	/
电流	1-1.5A	2-3A	2-3A	可达5A	/
功率	5-7.5W	10-15W	10-30W	/	/
备注		输出电压3.6/3.8/4.0/4.2/4.4/4.6/4.8/5/7/9/12V	输出电压2/3.6/3.8/4.0/4.2/4.4/4.6/4.8/5/7/9/12/20V，一般最高12V	效率大于95%	握手协议兼容PD3.0 PPS
