红外NEC通信协议

1 NEC

1.1 NEC简介

NEC协议采用PPM(Pulse Position Modulation，脉冲位置调制)的形式进行编码，数据的每一位(Bit)脉冲长度为560us，由38KHz的载波脉冲 (carrier burst) 进行调制，推荐的载波占空比为 1/3至 1/4。有载波脉冲的地方，其宽度都为 560us，而载波脉冲的间隔时间是不同的。

1.1.1 特性

• 8位地址和8位命令长度
• 扩展模式可用，地址大小加倍
• 为保证可靠性，地址和命令传输两次
• 脉冲位置调制（PPM）
• 载波频率38kHz
• 位时间为1.125ms或2.25ms

---

1.2 调制协议

NEC协议由【引导码、用户码（地址码）、用户反码（地址反码）、数据码、数据反码、结束码】构成
其中用户码、用户反码、数据码、数据反码，每个码为8位共4个字节（32位）。

• 引导码：用于同步接收器和发送器之间的通信。

• 地址码：用于标识接收器，8位数据，通常代表设备类型或者具体的设备地址，确保遥控器只能控制相应的设备；数据以二进制格式发送，遵循“先低位后高位”。

• 地址反码：用于错误校验，地址码的8位二进制反码。

• 控制码：8位数据，代表具体的命令或操作码，比如开关机、温度调节等。

• 控制反码：控制码的8位二进制反码，用于校验数据的正确性。

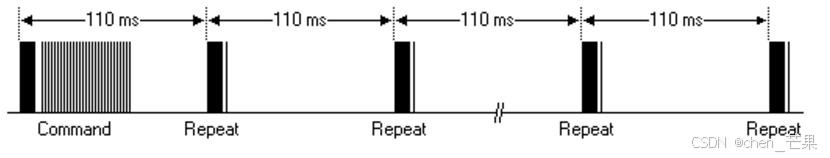

• 重复码：是为了实现持续按住遥控器上某一个按键时，连续发送同一命令的功能，当用户长时间按下遥控器上的按键时，遥控器除了在初次按下时发送一个完整的命令数据包外，后续会以110ms间隔不断发送一个比较短的重复码，以维持先前命令的效果，比如电视保持音量增大状态。

• 整个数据包发送完成后，通常没有明确的停止位，而是通过一段时间的静默期来区分相邻的数据包。

• 发送端在未发送时默认为低电平；接收端在没有接收到信号时默认为高电平；所以发送端和接收端的信号为反相电平

---

1.3 发送端具体通信过程

1.3.1 NEC协议典型脉冲序列

• 上图为NEC协议典型脉冲序列（发送）。协议遵循传输LSB（低位在前 高位在后）。发送0x16命令到0x59地址。
• 消息由9ms的AGC启动，用于设置早期IR接收器的增益。AGC后跟着4.5ms的“space”,然后传输“Address”和“Command”。
• Address和Command传输两次，Address和Command的第二次传输所有位都进行反转，可用于校验消息。总传输时间是恒定的，因为每个bit都与其反转的长度重复。
• 消息的末尾必须额外加一个560us的脉冲，以便确认最后一位的值。

1.3.2 引导码

9ms的高电平+4.5ms的低电平

1.3.3 数据

发送数据时（用户码（地址码）、用户反码（地址反码）、数据码、数据反码）共4字节

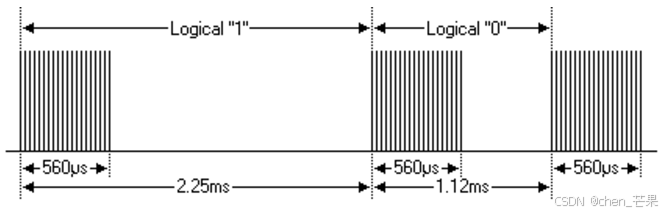

0是560us高电平（有脉冲）+ 560us低电平（无脉冲）= 1.12ms
1是560us高电平（有脉冲）+ 1680us低电平（无脉冲）= 2.24ms
每个脉冲是一个560us长的38kHz载波脉冲（约21个周期），建议的载波占空比为1/4或1/3。

1.3.4 结束码

560us高电平

1.3.5 重复码(不一定包含)

9ms高电平+2.25ms低电平+560us高电平

此后重复码只包含一个固定的脉冲序列，不包含地址码、地址反码、控制码、控制反码。固定序列通常是一个9ms的高电平脉冲，紧跟一个2.25ms的低电平和560us的高电平。

---

1.4 接收端具体通信过程：

1.4.1 引导码

9ms的低电平+4.5ms的高电平

1.4.2 数据

接受数据时（用户码（地址码）、用户反码（地址反码）、数据码、数据反码）共4字节
0是560us低电平（无脉冲）+560us高电平（有脉冲）=1.2ms
1是560us低电平（无脉冲）+1680us高电平（有脉冲）=2.24ms

1.4.3 结束码

结束码：560us低电平

1.4.4 重复码(不一定包含)

9ms低电平+2.25ms高电平

---

2 扩展NEC协议

NEC协议被广泛使用之后，很多地址都用完了。通过牺牲地址冗余可以把地址范围从原先256个扩展到65000个，这样地址从8位扩展到16位，而无需修改协议的任何其他属性。
通过以这种方式扩展地址范围，总消息时间不再是恒定的。 现在，它取决于消息中 1 和 0 的总数。 如果您想保持总消息时间不变，则必须确保地址字段中的数字 1 是 8（这自动意味着 0 的数量也是 8）。 这会将不同地址的最大数量减少到大约 13000 个。

扩展协议的256个地址的无效的，因为它们实际上是正常的NEC协议地址。每当低字节是高字节的倒数时，它就不是有效的扩展地址。
