红外RC-5协议

1 RC-5简介

RC-5由飞利浦（Philips）定义。该协议是业余爱好者最常用的协议。最近，飞利浦（Philips）提出名为RC-6的新协议，该协议具有更多的功能。

1.1 特性

• 5位地址和6位命令长度（RC5X为7位命令）
• 采用双相编码（又名为 曼彻斯特编码）
• 载波频率为36kHz
• 恒定位时间位1.778ms。(36kHz下约为64个周期)

---

2 调制

该协议采用36kHz载波频率的双相调制（曼彻斯特编码）。

• 在该协议中所有比特位的长度都为1.778ms，其中一半比特时间被36kHz载波脉冲填充(32个载波脉冲)（周期大概为1/36Khz * 32 = 888.889us），另一半比特时间空闲。
• 逻辑“0”的位时间前半部分为脉冲。逻辑“1”的位时钟后半部分为脉冲
• 36kHz载波频率的占空比为1/3或者1/4.

---

3 协议

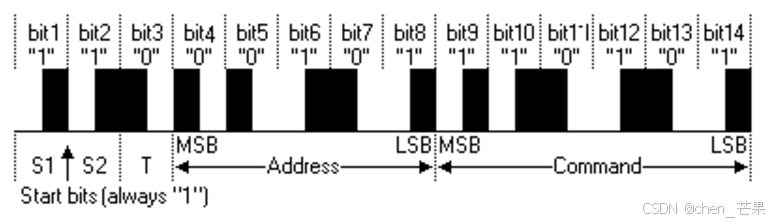

• 上图为RC-5协议的典型脉冲序列。该序列发送命令0x35到地址0x05上。
  数据格式

• 起始位(Start Bit)：1bit，固定为逻辑“1”.在接收方注意到消息真正开始之前已经过了半比特时间了。

• 验证位(Field Bit)：1bit，“1”为RC-5(原始RC5协议)；“0”为RC-5X（扩展RC5协议）

• 控制位（TR Bit）:1bit，当遥控器按键松开到再次按下时，这位会反转（0→1, 1→0），通过这种方式，接收器可以辨别按键是否一直按下或者是重复按键。

• 地址位（Address）：5bit，表示索要控制的设备类型，最高有效位先发送（MSB）

• 命令位（Command）：6bit，表示按键的值，最高有效位先发送（MSB）

  • 若验证位(Field Bit) = 1，CMD范围：0x0 ~ 0x3F
  • 若验证位(Field Bit) = 0，CMD范围：0x40 ~ 0x7F

• 一条消息总共由14位构成，加起来的总持续时间为25ms。有时候消息看起来更短，是因为起始位S1的前半部分是空闲的。如果消息的最后一位是逻辑“0”，那么消息的最后半位也是空闲的。

• 只要有一个键被按下，那么消息会每114ms的周期被重复一次。在此期间， 验证位(Field Bit)一直保持相同的电平逻辑。使得接收器软件能自动识别最高信息。
