Delphi图像处理 -- 最小值

阅读提示：

    《Delphi图像处理》系列以效率为侧重点，一般代码为PASCAL，核心代码采用BASM。

    《C++图像处理》系列以代码清晰，可读性为主，全部使用C++代码。

    尽可能保持二者内容一致，可相互对照。

    本文代码必须包括文章《Delphi图像处理 -- 数据类型及公用过程》中的ImageData.pas单元。



    图像的最小值处理就是以当前像素为中心，取周边一定半径范围内的所有像素的RGB分量的最小值，作为当前像素的分量值。如果图像含Alpha信息，则应对Alpha分量作一个相反的处理，即最大值处理。

procedure DoMinValue(var Dest: TImageData; const Source: TImageData; Radius: Integer);
var
  height, iOffset, jOffset, dstOffset, srcOffset: Integer;
asm
    push      esi
    push      edi
    push      ebx
    push      ecx
    shl       ecx, 1
    mov       ebx, [edx].TImageData.Stride
    imul      ebx, ecx
    shl       ecx, 2
    add       ebx, ecx
    sub       ebx, 4
    neg       ebx
    mov       iOffset, ebx
    mov       ebx, [edx].TImageData.Stride
    push      ebx
    shl       ebx, 1
    sub       ebx, ecx
    mov       jOffset, ebx
    call      _SetCopyRegs
    mov       dstOffset, ebx
    mov       srcOffset, eax
    mov       height, edx
    pop       ebx
    pop       eax
@@yLoop:
    push      ecx
@@xLoop:
    mov       edx, eax
    pcmpeqb   mm0, mm0
    movq      mm1, mm0
@@iLoop:
    push      eax
@@jLoop:
    pminub    mm1, [esi]
    pminub    mm1, [esi+ebx]
    add       esi, 8
    dec       eax
    jnz       @@jLoop
    pminub    mm0, [esi]
    pminub    mm0, [esi+ebx]
    pop       eax
    add       esi, jOffset
    dec       edx
    jnz       @@iLoop
    push      eax
@@jlLoop:
    pminub    mm1, [esi]
    add       esi, 8
    dec       eax
    jnz       @@jlLoop
    pop       eax
    pminub    mm0, [esi]
    pminub    mm0, mm1
    psrlq     mm1, 32
    pminub    mm0, mm1
    movd      [edi], mm0
    add       esi, iOffset
    add       edi, 4
    loop      @@xLoop
    pop       ecx
    add       esi, srcOffset
    add       edi, dstOffset
    dec       height
    jnz       @@yLoop
    pop       ebx
    pop       edi
    pop       esi
    emms
end;

procedure DoMaxAlpha(var Dest: TImageData; const Source: TImageData; Radius: Integer);
var
  height, iOffset, jOffset, dstOffset, srcOffset: Integer;
asm
    push      esi
    push      edi
    push      ebx
    shl       ecx, 1
    inc       ecx
    push      ecx
    mov       ebx, [edx].TImageData.Stride
    imul      ebx, ecx
    sub       ebx, 4
    neg       ebx
    mov       iOffset, ebx
    shl       ecx, 2
    mov       ebx, [edx].TImageData.Stride
    sub       ebx, ecx
    mov       jOffset, ebx
    call      _SetCopyRegs
    mov       dstOffset, ebx
    mov       srcOffset, eax
    mov       height, edx
    add       esi, 3
    add       edi, 3
    pop       edx
@@yLoop:
    push      ecx
@@xLoop:
    mov       ebx, edx
    xor       eax, eax
@@iLoop:
    push      edx
@@jLoop:
    cmp       al, [esi]
    jae       @@1
    mov       al, [esi]
@@1:
    add       esi, 4
    dec       edx
    jnz       @@jLoop
    pop       edx
    add       esi, jOffset
    dec       ebx
    jnz       @@iLoop
    mov       [edi], al
    add       esi, iOffset
    add       edi, 4
    loop      @@xLoop
    pop       ecx
    add       esi, srcOffset
    add       edi, dstOffset
    dec       height
    jnz       @@yLoop
    pop       ebx
    pop       edi
    pop       esi
end;

// 图像数据最小值处理。参数：图像数据，半径
procedure ImageMinValue(var Data: TImageData; Radius: Integer);
var
  src: TImageData;
begin
  if Data.AlphaFlag then
    ArgbConvertPArgb(Data);           // 如果图像数据含Alpha信息,转换为PARGB
  src := _GetExpandData(Data, Radius);// 获取扩展半径后的图像数据源
  DoMinValue(Data, src, Radius);      // 图像数据的最小值处理
  if Data.AlphaFlag then              // 如果图像数据含Alpha信息
  begin
    DoMaxAlpha(Data, src, Radius);    // Alpha分量作最大值处理
    PArgbConvertArgb(Data);           // 还原PARGB为ARGB
  end;
  FreeImageData(src);
end;

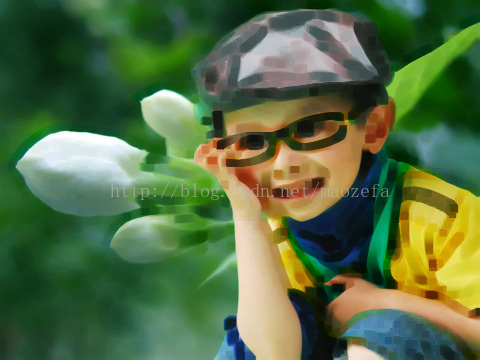

    调用例子及运行效果：

procedure TForm1.Button3Click(Sender: TObject);
var
  bmp: TGpBitmap;
  g: TGpGraphics;
  data: TImageData;
begin
//  bmp := TGpBitmap.Create('..\..\media\apple.png');
  bmp := TGpBitmap.Create('..\..\media\source.bmp');
  data := LockGpBitmap(bmp);
  ImageMinValue(data, 3);
  UnlockGpBitmap(bmp, data);
  g := TGpGraphics.Create(Canvas.Handle);
  g.DrawImage(bmp, 140, 0);
  g.Free;
  bmp.Free;
end;



    《Delphi图像处理》系列使用GDI+单元下载地址和说明见文章《GDI+ for VCL基础 -- GDI+ 与 VCL》。

    因水平有限，错误在所难免，欢迎指正和指导。邮箱地址：maozefa@hotmail.com

    这里可访问《Delphi图像处理 -- 文章索引》。
