一、AcDbObject对象对象的访问方式

在ObjectARX中，每个AcDbObject对象可以通过三种方式进行访问：

通过其句柄
通过其ID
通过其C++实例指针

当AutoCAD没有运行，图纸保存在文件系统中时，可以通过句柄来标识DWG文件中的对象；当图纸打开以后，图纸信息可通过AcDbDatabase对象进行访问。每一个数据库中的对象拥有一个ID，其生存期持续于AcDbDatabase对象创建和删除之间的时期。打开函数（例如acdbOpenObject()函数）根据对象的ID打开对象，并返回对象的指针。当对象关闭后，这个指针随即失效。

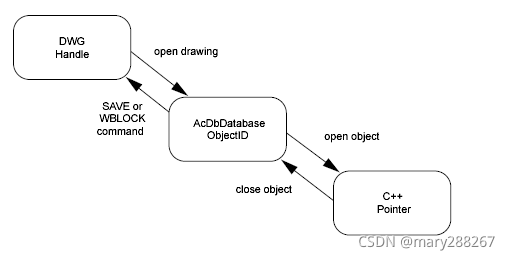

上述关系如下图所示。
在这里插入图片描述

二、ID→句柄的转换

法1：AcDbDatabase::getAcDbObjectId()，根据对象ID值获取其句柄。

Acad::ErrorStatus getAcDbObjectId(
	AcDbObjectId& retId,
	bool createIfNotFound,
    const AcDbHandle& objHandle,
    Adesk::UInt32 xRefId = 0
);

法2：打开一个对象后通过getAcDbHandle()方法获取句柄

AcDbObject* pObject;
AcDbHandle handle;
pObject->getAcDbHandle(handle);

请注意：打开对象以后，请尽快关闭。可以使用AcDbObject::close() 函数去关闭一个数据库对象。

三、对象ads_name→对象ID→对象指针

ads_name和AcDbObjectId是等价的。AcDb库提供了两个标准函数来实现AcDbObjectId和ads_name的转换。

// Returns an ads_name for a given object ID.
// 根据指定ID返回其ads_name
acdbGetAdsName(ads_name& objName, AcDbObjectId objId);

// Returns an object ID for a given ads_name.
// 根据指定ads_name返回其ID
acdbGetObjectId(AcDbObjectId& objId, ads_name objName);

通常，你是通过选择集获取对象，而选择集返回的是对象的ads_name。此时，你需要将ads_name转换为ID值，然后利用acdbOpenObject 全局函数打开对象。
以下函数描述了这个过程

AcDbEntity*
selectEntity(AcDbObjectId& eId, AcDb::OpenMode openMode)
{
 ads_name en;
 ads_point pt;
 acedEntSel("\nSelect an entity: ", en, pt);

 // Exchange the ads_name for an object ID.
 // 更换ads_name为ID值
 acdbGetObjectId(eId, en);

 AcDbEntity * pEnt;
 acdbOpenObject(pEnt, eId, openMode);

 return pEnt;
}

四、对象打开模式说明

acdbOpenObject可以三种模式打开对象，分别为：

kForRead：如果对象没有用kForWrite或者kForNotify方式打开，该模式可以被打开为读模式，且最多可以被256个读者读取。
kForWrite：如果对象没有被打开，则该模式可将对象打开为写模式。
kForNotify：当对象关闭、打开为读模式、打开为写模式时，该模式均可以打开为通知模式。程序中极少需要将一个对象打开为通知模式。

以下表格描述了当对象打开后，再次以不同模式打开时返回的错误代码。

已经打开为	再次打开为	再次打开为	再次打开为
	kForRead	kForWrite	kForNotify
openedForRead	eAtMaxReaders (if readCount = 256; otherwise succeeds)	eWasOpenForRead	(Succeeds)
openedForWrite	eWasOpenForWrite	eWasOpenForWrite	(Succeeds)
openedForNotify	eWasOpenForNotify	eWasOpenForNotify	eWasOpenForNotify
wasNotifying	(Succeeds)	eWasNotifying	eWasNotifying
Undo	eWasOpenForUndo	eWasOpenForUndo	(Succeeds)

当你试图用写模式打开一个对象时，函数返回错误提示“eWasOpenForRead”，你可以用upgradeOpen() 升级原对象的读模式为写模式（如果对象只有一个读取者）。当写完对象以后，调用downgradeOpen()函数将对象打开模式降级为读模式。相似的，如果对象已经以通知模式打开，但你想升级为写模式，可以调用函数upgradeFromNotify()进行升级；当使用完毕后，调用downgradeToNotify()去降级为通知模式。
