🔥 内容介绍

全球定位系统(GPS)和惯性导航系统(INS)是两种互补的导航技术。GPS 能够提供绝对位置信息，但易受信号遮挡、多径效应和干扰的影响。INS 则能够自主工作，提供高精度的短期导航信息，但其误差会随时间累积。因此，将 GPS 和 INS 集成，利用两者的优势互补，可以构建出一种精度高、可靠性强的导航系统，满足各种复杂环境下的导航需求。其中，卡尔曼滤波器 (KF) 是实现 INS/GPS 集成的重要工具。然而，传统的扩展卡尔曼滤波器 (EKF) 在处理非线性系统时存在线性化误差，导致滤波精度下降甚至发散。无迹卡尔曼滤波器 (UKF) 作为一种更有效的非线性滤波方法，在 INS/GPS 集成应用中展现出优越的性能。本文将深入探讨基于 UKF 的 INS/GPS 集成滤波跟踪方法，包括系统模型建立、UKF 算法实现以及性能分析，并讨论其在实际应用中的挑战与未来发展方向。

1. INS/GPS 集成导航系统模型

INS/GPS 集成导航系统通常采用松耦合或紧耦合两种方式。松耦合集成中，INS 和 GPS 独立工作，GPS 的位置和速度信息作为量测量，用于修正 INS 的误差状态。紧耦合集成中，INS 和 GPS 的原始测量数据 (如伪距和多普勒频移) 直接用于滤波，可以充分利用 GPS 信息，在 GPS 信号较弱的环境下仍能保持较高的导航精度。本文主要探讨基于松耦合集成的 UKF 滤波。

建立准确的系统模型是实现高精度滤波的基础。INS/GPS 松耦合集成系统的状态方程通常包括 INS 误差状态，如位置误差、速度误差、姿态误差以及陀螺仪和加速度计的漂移。这些误差状态可以用微分方程进行描述，构成状态方程：

scss

ẋ(t) = f(x(t), u(t), w(t))

其中，x(t) 为状态向量，包括 INS 的误差状态；u(t) 为控制输入，例如飞机的控制指令；w(t) 为系统噪声，通常假设为高斯白噪声。

量测方程描述了量测量与状态变量之间的关系。在 INS/GPS 松耦合集成中，量测量通常是 GPS 提供的位置和速度信息，与 INS 推算的位置和速度之差，即：

scss

z(t) = h(x(t), v(t))

其中，z(t) 为量测向量，即 GPS 和 INS 的位置和速度之差；v(t) 为量测噪声，通常假设为高斯白噪声。

需要指出的是，INS 的误差状态方程和量测方程通常是非线性的。例如，姿态误差的传播以及 INS 推算的位置和速度都涉及到三角函数运算，使得 EKF 在线性化过程中引入较大的误差。

2. 无迹卡尔曼滤波器 (UKF) 算法

UKF 是一种基于无迹变换 (Unscented Transformation, UT) 的非线性滤波算法。它通过选取一组被称为 Sigma 点的样本点，这些样本点能够较好地代表状态变量的概率分布。通过将这些 Sigma 点代入非线性状态方程和量测方程，可以更精确地估计状态变量的均值和方差，从而避免了 EKF 的线性化误差。

UKF 算法主要包含以下几个步骤：

初始化：初始化状态向量 x̂₀ 和协方差矩阵 P₀。
Sigma 点生成：根据状态向量 x̂ₖ 和协方差矩阵 Pₖ 生成 2n+1 个 Sigma 点 (其中 n 为状态向量的维数)：
css

χ₀,ₖ = x̂ₖ χᵢ,ₖ = x̂ₖ + (√( (n+λ)Pₖ ))ᵢ , i = 1, ..., n χᵢ₊ₙ,ₖ = x̂ₖ - (√( (n+λ)Pₖ ))ᵢ , i = 1, ..., n

其中，λ = α²(n+κ) - n 是一个缩放因子，α 控制 Sigma 点的分布范围，κ 通常取 0。
时间更新：将每个 Sigma 点代入状态方程，得到预测的 Sigma 点：
scss

χᵢ,ₖ₊₁ = f(χᵢ,ₖ, uₖ, 0)

计算预测的状态向量 x̂ₖ₊₁⁻ 和协方差矩阵 Pₖ₊₁⁻：
css

x̂ₖ₊₁⁻ = ∑ᵢ Wᵢ⁽ᵐ⁾ χᵢ,ₖ₊₁ Pₖ₊₁⁻ = ∑ᵢ Wᵢ⁽ᶜ⁾ (χᵢ,ₖ₊₁ - x̂ₖ₊₁⁻)(χᵢ,ₖ₊₁ - x̂ₖ₊₁⁻)ᵀ + Q

其中，Wᵢ⁽ᵐ⁾ 和 Wᵢ⁽ᶜ⁾ 分别是均值权重和协方差权重，Q 是系统噪声的协方差矩阵。
量测更新：将预测的 Sigma 点代入量测方程，得到预测的量测量：
scss

zᵢ,ₖ₊₁ = h(χᵢ,ₖ₊₁, 0)

计算预测的量测向量 ẑₖ₊₁⁻：
ẑₖ₊₁⁻ = ∑ᵢ Wᵢ⁽ᵐ⁾ zᵢ,ₖ₊₁

计算量测协方差矩阵 Sₖ₊₁ 和互协方差矩阵 Pₓz,ₖ₊₁：
scss

Sₖ₊₁ = ∑ᵢ Wᵢ⁽ᶜ⁾ (zᵢ,ₖ₊₁ - ẑₖ₊₁⁻)(zᵢ,ₖ₊₁ - ẑₖ₊₁⁻)ᵀ + R Pₓz,ₖ₊₁ = ∑ᵢ Wᵢ⁽ᶜ⁾ (χᵢ,ₖ₊₁ - x̂ₖ₊₁⁻)(zᵢ,ₖ₊₁ - ẑₖ₊₁⁻)ᵀ

其中，R 是量测噪声的协方差矩阵。
滤波增益计算：计算卡尔曼增益 Kₖ₊₁：
css

Kₖ₊₁ = Pₓz,ₖ₊₁ Sₖ₊₁⁻¹
状态更新：更新状态向量 x̂ₖ₊₁ 和协方差矩阵 Pₖ₊₁：
css

x̂ₖ₊₁ = x̂ₖ₊₁⁻ + Kₖ₊₁ (zₖ₊₁ - ẑₖ₊₁⁻) Pₖ₊₁ = Pₖ₊₁⁻ - Kₖ₊₁ Sₖ₊₁ Kₖ₊₁ᵀ

UKF 算法的关键在于无迹变换，它能够更好地逼近非线性函数的概率分布，从而提高滤波精度。

3. 基于 UKF 的 INS/GPS 集成滤波性能分析

相比于 EKF，基于 UKF 的 INS/GPS 集成滤波具有以下优势：

更高的精度： UKF 避免了 EKF 的线性化误差，能够更精确地估计状态变量的均值和方差，从而提高滤波精度。
更强的鲁棒性： UKF 对非线性系统的处理能力更强，能够更好地适应复杂的运动环境和较大的初始误差。
无需计算雅可比矩阵： UKF 不需要计算雅可比矩阵，简化了计算过程，提高了算法的效率。

通过仿真实验和实际测试可以验证 UKF 在 INS/GPS 集成导航中的性能。仿真实验可以通过模拟不同的运动轨迹、GPS 信号质量以及 INS 的性能指标，来评估 UKF 的滤波精度、收敛速度和鲁棒性。实际测试可以通过在真实环境下采集 GPS 和 INS 数据，来验证 UKF 在实际应用中的性能。

实验结果表明，基于 UKF 的 INS/GPS 集成滤波能够有效地抑制 INS 的误差累积，提高导航精度和可靠性。在高动态环境下，UKF 的性能优势更加明显。

4. 基于 UKF 的 INS/GPS 集成滤波面临的挑战

尽管 UKF 在 INS/GPS 集成中表现出优越的性能，但在实际应用中仍面临一些挑战：

计算复杂度： UKF 需要计算 2n+1 个 Sigma 点，相比于 EKF，计算量更大。尤其是在高维状态空间下，计算负担会显著增加。
参数选择： UKF 算法中存在一些参数需要调整，例如 α, β, κ 等。这些参数的选择会对滤波性能产生影响，需要根据具体的应用场景进行优化。
强非线性问题：对于极强的非线性系统，UKF 的性能可能仍然不够理想。需要考虑更高级的滤波算法，例如粒子滤波器 (Particle Filter, PF)。
实时性要求：在某些实时性要求高的应用场景下，UKF 的计算复杂度可能会限制其应用。需要对算法进行优化，例如采用并行计算等方法，来提高算法的效率。

5. 基于 UKF 的 INS/GPS 集成滤波未来发展方向

未来，基于 UKF 的 INS/GPS 集成滤波的研究方向主要集中在以下几个方面：

降低计算复杂度：研究更高效的 UKF 变体，例如简化 UKF (Simplified UKF, SUKF) 和平方根 UKF (Square-Root UKF, SRUKF)，以降低计算复杂度，提高算法的实时性。
自适应参数调整：研究自适应参数调整方法，根据系统状态动态调整 UKF 的参数，提高算法的鲁棒性和适应性。
与其他滤波算法的融合：将 UKF 与其他滤波算法，例如粒子滤波器、自适应滤波器等进行融合，构建更强大的滤波算法，提高滤波精度和可靠性。
深度学习与 UKF 结合：利用深度学习技术，学习 INS 误差模型，提高 INS 的预测精度，从而提高 UKF 的滤波性能。
多传感器融合：将 INS 和 GPS 与其他传感器 (例如视觉传感器、激光雷达等) 进行融合，构建多传感器融合导航系统，提高导航精度和可靠性。

6. 结论

本文深入探讨了基于 UKF 的 INS/GPS 集成滤波跟踪方法。UKF 作为一种更有效的非线性滤波算法，在 INS/GPS 集成应用中展现出优越的性能。相比于 EKF，UKF 能够避免线性化误差，提高滤波精度和鲁棒性。然而，UKF 在实际应用中仍面临一些挑战，例如计算复杂度、参数选择等。未来，随着计算能力的提升和算法的不断改进，基于 UKF 的 INS/GPS 集成滤波将在更多领域得到应用，并为人们提供更精确、更可靠的导航服务。进一步的研究将集中在降低计算复杂度、自适应参数调整、与其他滤波算法的融合以及多传感器融合等方面，以推动 INS/GPS 集成导航技术的发展。

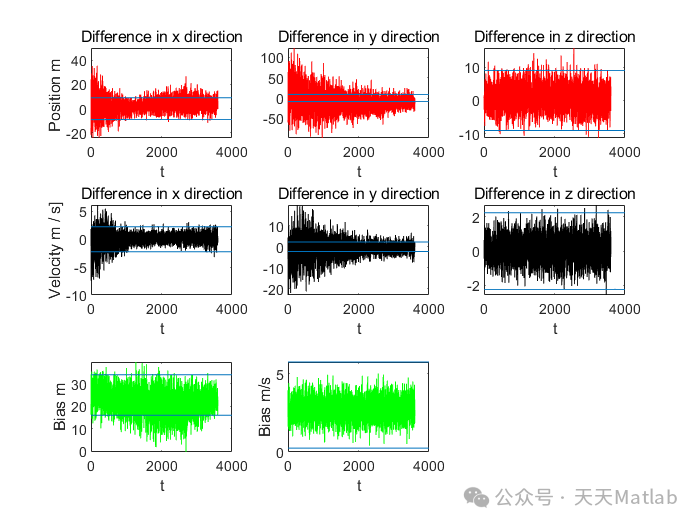

⛳️ 运行结果

🔗 参考文献

📣 部分代码

function pred_p = pred_cov(sigma_pt_prop,pred_s,n,k)pred_p = zeros(8,8);for i=2 : 17pred_p = pred_p + 0.5 * (sigma_pt_prop(:,i)-pred_s)*(sigma_pt_prop(:,i)-pred_s)';endpred_p = (pred_p + k * (sigma_pt_prop(:,1)-pred_s)*(sigma_pt_prop(:,1)-pred_s)') / (n+k);end

🎈 部分理论引用网络文献，若有侵权联系博主删除
