🔥 内容介绍

四轴无人机，凭借其垂直起降、灵活机动、成本相对低廉等优势，在各个领域得到了广泛应用。然而，有效利用无人机执行任务，需要精确控制其运动轨迹。因此，对四轴无人机轨迹进行可视化，不仅有助于飞行控制策略的优化，更能提升任务执行的效率和安全性。本文将深入探讨四轴无人机轨迹可视化的技术原理、关键步骤以及应用前景，旨在全面了解这一重要领域的发展现状与未来趋势。

一、四轴无人机轨迹可视化的必要性与意义

轨迹可视化是指将四轴无人机在空间中的运动路径，以直观的方式呈现出来，通常以图形、图像或视频的形式展现。其必要性和意义体现在以下几个方面：

飞行控制与优化: 通过可视化轨迹，可以清晰地观察无人机的实际运动状态，包括位置、速度、加速度以及姿态等参数。这有助于飞行员或自动控制系统实时监控无人机的运动轨迹，及时发现偏差并进行修正，从而提高飞行精度和稳定性。此外，通过对比理论轨迹与实际轨迹，可以评估控制算法的性能，并进行针对性优化，提高控制系统的鲁棒性和抗干扰能力。
任务规划与执行: 在复杂的任务场景中，例如巡检、测绘、搜救等，预先规划合理的飞行轨迹至关重要。通过可视化工具，可以模拟无人机的飞行路径，评估任务的可行性，并优化路径规划，避免障碍物，提高任务效率。在任务执行过程中，实时可视化轨迹可以帮助操作员了解无人机的位置和状态，确保任务顺利完成。
故障诊断与分析: 如果无人机发生故障或异常情况，通过分析其飞行轨迹，可以帮助诊断故障原因，例如电机故障、传感器失效或控制系统错误等。通过对异常轨迹进行分析，可以为故障诊断提供重要线索，缩短维修时间，降低损失。
数据分析与挖掘: 四轴无人机的飞行轨迹蕴含着大量的信息，例如环境信息、任务信息等。通过对轨迹数据进行分析和挖掘，可以发现潜在的规律和趋势，为决策提供支持。例如，在农业领域，通过分析无人机植保轨迹，可以评估农药喷洒的均匀性，并优化喷洒方案。

二、四轴无人机轨迹可视化的技术原理与关键步骤

四轴无人机轨迹可视化的实现依赖于多种技术手段，主要包括数据获取、数据处理以及可视化展示三个关键步骤：

1. 数据获取:

数据获取是轨迹可视化的基础。获取四轴无人机轨迹数据的常用方法包括：

全球定位系统 (GPS): GPS是最常用的定位技术，通过接收来自卫星的信号，计算无人机的位置信息。GPS定位精度相对较低，容易受到环境干扰，但在开阔的室外环境中应用广泛。
惯性测量单元 (IMU): IMU集成了加速度计和陀螺仪，可以测量无人机的加速度和角速度。通过积分运算，可以推算出无人机的位置和姿态。IMU具有高精度和高频率的特点，但在长时间运行中会产生误差累积。
视觉定位 (Visual SLAM): Visual SLAM利用摄像头获取图像信息，通过图像处理算法构建环境地图，并同时估计无人机的位置和姿态。Visual SLAM具有高精度和抗干扰能力强的特点，但在光照不足或纹理缺失的环境中表现不佳。
激光雷达 (LiDAR): LiDAR通过发射激光束并接收反射信号，测量周围环境的距离信息。LiDAR可以生成高精度的三维点云地图，从而实现无人机的定位和导航。LiDAR成本较高，但其在复杂环境下的表现优异。

通常情况下，为了获得更精确的定位结果，会将多种传感器的数据进行融合，例如GPS/IMU融合、Visual-Inertial SLAM等。融合算法可以利用不同传感器的优势，弥补彼此的不足，提高定位精度和鲁棒性。

2. 数据处理:

数据处理是轨迹可视化的核心。获取到的原始数据往往包含噪声和误差，需要进行预处理，才能得到可靠的轨迹信息。常见的数据处理方法包括：

数据滤波: 数据滤波可以去除噪声，平滑轨迹。常用的滤波算法包括卡尔曼滤波、粒子滤波、均值滤波等。选择合适的滤波算法需要考虑噪声的特性、系统的动态特性以及计算复杂度等因素。
数据插值: 数据插值可以填充缺失的数据点，使轨迹更加完整。常用的插值算法包括线性插值、样条插值等。选择合适的插值算法需要考虑轨迹的平滑性和精度要求。
坐标转换: 由于不同传感器或系统可能采用不同的坐标系，因此需要进行坐标转换，将数据统一到同一坐标系下。坐标转换需要明确不同坐标系之间的关系，例如平移、旋转等。
轨迹平滑: 轨迹平滑可以使轨迹更加平滑自然。常用的轨迹平滑算法包括B样条曲线拟合、贝塞尔曲线拟合等。轨迹平滑需要权衡轨迹的平滑性和对原始数据的拟合程度。

3. 可视化展示:

可视化展示是将处理后的轨迹数据以直观的方式呈现出来。常用的可视化方法包括：

二维曲线图: 二维曲线图可以显示无人机在水平面上的轨迹，例如航线、速度曲线等。二维曲线图简单易懂，适用于分析轨迹的整体趋势。
三维散点图: 三维散点图可以显示无人机在三维空间中的轨迹，例如飞行高度、飞行姿态等。三维散点图可以更全面地展示轨迹的细节。

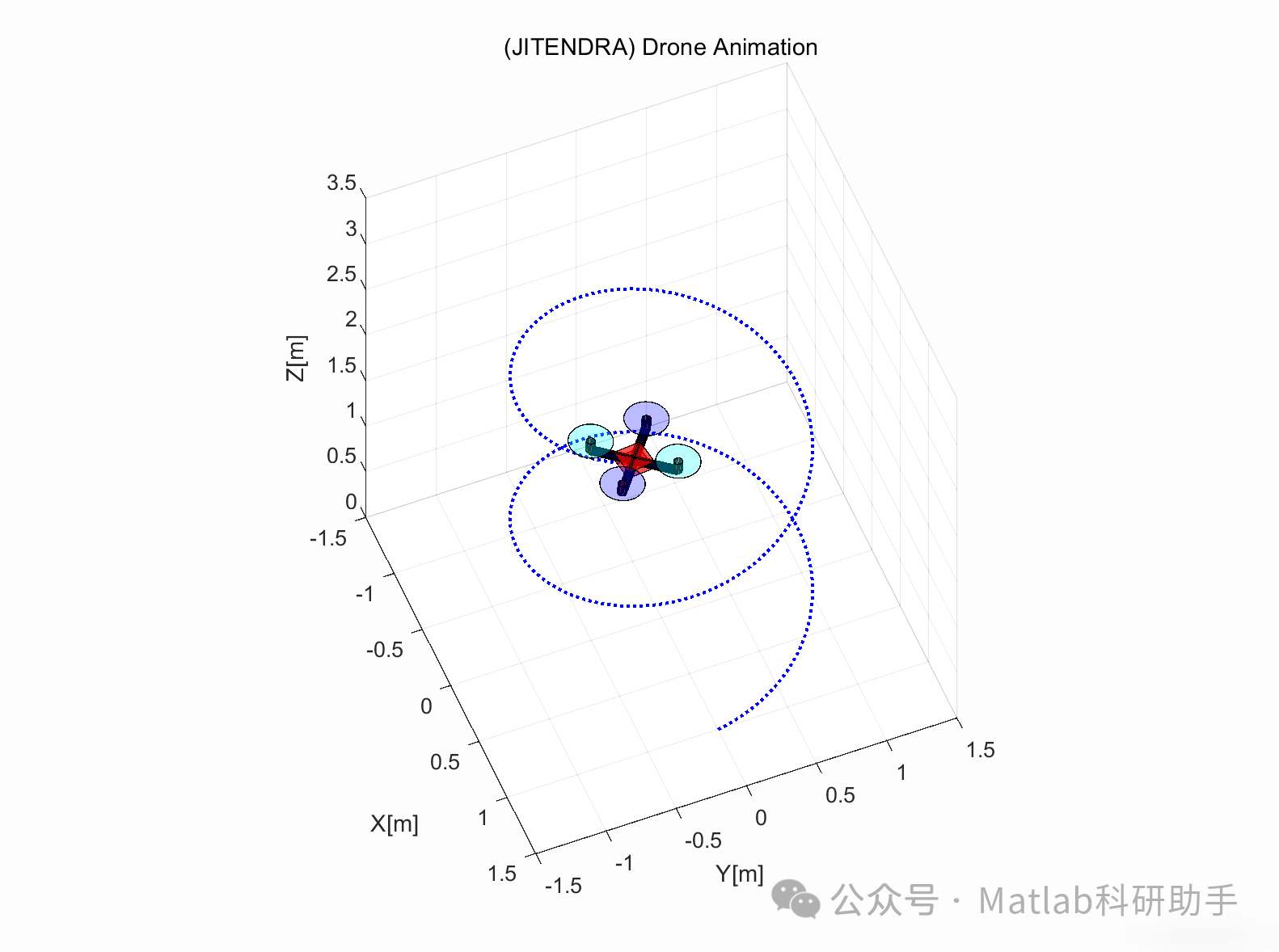

三维模型渲染: 将无人机的三维模型与轨迹数据结合，可以模拟无人机的飞行过程，并显示无人机的姿态变化。三维模型渲染可以提供更逼真的视觉效果。
视频回放: 将轨迹数据与无人机拍摄的视频结合，可以实现视频回放功能，方便用户回顾飞行过程。视频回放可以提供更全面的任务信息。

可视化工具的选择取决于应用场景和需求。常用的可视化工具包括MATLAB、Python的Matplotlib和Plotly库、以及专业的3D建模软件等。

三、四轴无人机轨迹可视化的应用前景

四轴无人机轨迹可视化技术在各个领域都具有广阔的应用前景：

智能农业: 通过可视化无人机植保轨迹，可以评估农药喷洒的均匀性，优化喷洒方案，提高农作物产量。此外，还可以利用无人机进行农田监测，通过可视化图像信息，帮助农民及时发现病虫害，并采取相应措施。
电力巡检: 通过可视化无人机巡检轨迹，可以评估线路的安全性，及时发现缺陷，避免电力事故。此外，还可以利用无人机进行电力设备的三维建模，通过可视化模型，方便维护人员进行远程诊断和维护。
桥梁检测: 通过可视化无人机拍摄的桥梁图像，可以评估桥梁的结构安全性，及时发现裂缝和损伤，避免安全隐患。此外，还可以利用无人机进行桥梁的三维建模，通过可视化模型，方便工程师进行远程评估和维护。
