STM32CubeMX学习之路——配置STM32F103ZET6点亮LED

STM32CubeMX学习之路——配置STM32F103ZET6点亮LED

点亮LED让我们了解STM32Cube MX就像学习编程的第一课打印“Hello World ”一样

一、达成效果

我们使用STM32Cube MX配置MDK-ARM工程,并实现LED闪烁。

二、步骤

1.新建工程,选择对应的芯片型号;双击进入。

在这里插入图片描述硬件选择的是普中的STM32F103ZET6开发板,上面有两个LED灯,我们使用STM32Cube MX配置MDK-ARM工程,并实现LED闪烁。

2.配置LED的GPIO

在这里插入图片描述在这里插入图片描述在这里插入图片描述

我这里有两个LED,对应的管脚是PB5跟PE5,对这两个管脚进行输出配置。明确了是那个管脚,可以搜索,然后对应的管脚会闪烁;右击可以对管脚进行输出配置;也可以在GPIO里面对管脚进行配置,重命名等。另一个同样如此。

3.配置时钟

在这里插入图片描述这个开发板上有一个8M的外部晶振,那我们就在RCC这里选择外部高速时钟

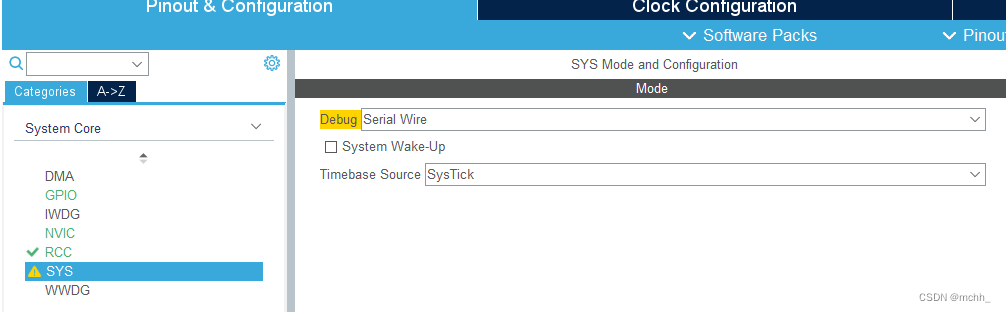

4.配置调试模式在这里插入图片描述

非常重要的一步,否则会造成第一次烧录程序后续无法识别调试器

配置时钟树

在这里插入图片描述

工程配置

在这里插入图片描述
在这里插入图片描述
设置工程名字、选择MDK-ARM开发,可以更具项目设置堆大小等;库文件可以根据个人选择全部添加还是只添加使用的;外设生成单独的文件可以选择,方便查看代码;重新生成时保留用户代码,建议不动,否则下次生成时用户代码会被删除。配置完点击GENERATE CODE 按钮保存。打开工程。

添加用户代码

  /* USER CODE BEGIN WHILE */
  while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
		HAL_GPIO_TogglePin(LED2_GPIO_Port, LED2_Pin);   //对LED2管脚的电平进行翻转 也可以用HAL_GPIO_WritePin函数进行设置高低电平
		HAL_GPIO_TogglePin(LED1_GPIO_Port, LED1_Pin);		//对LED2管脚的电平进行翻转
		HAL_Delay(1000);
  }
  /* USER CODE END 3 */

注意事项

在这里插入图片描述
代码需要再写在 USER CODE BEGIN 和 USER CODE END 之间,不然下次重新配置生成代码,会被删除。
