网络基础 TCP连接的创建与释放



（一）TCP的连接建立

       下图表示TCP的建立连接的过程。初始时两端的TCP进程都处于CLOSED(关闭)状态。客户端主动打开连接、而服务器则被动打开连接。

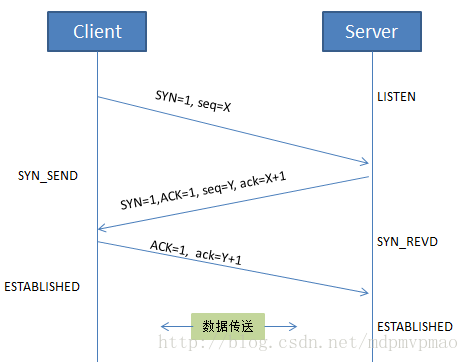

       (1) Client发送一个SYN同步标志位为1的TCP数据包，表示想与目标服务器进行通信，并发送一个同步序列号（如seq=x）。此时的报文段不携带数据，但是要消耗一个SYN。此时TCP客户进程进入SYN_SEND(同步已发送)状态。

       (2) Server如果同意建立连接，则响应一个确认报文。在确认报文中应把SYN和ACK都置为1，确认号ack=x+1,同时也为自己选择一个初始的序号seq=y。Server进程进入SYN_RCVD(同步收到)状态。

       (3) Client收到Server的确认后，还要向B给出确认（为了防止已失效的Client的连接请求报文段突然又传送到了Server）。确认报文段的ACK置1，确认好ack=y+1。 此时Client进入ESTABLISHED(已建立连接)状态。 当Server收到A的确认后，也进入ESTABLISHED状态。



（二）TCP的连接释放（参考《计算机网络》）

       TCP连接释放与连接建立相比较稍微有点复杂。数据传输结束后，通信的双方都可以释放连接。

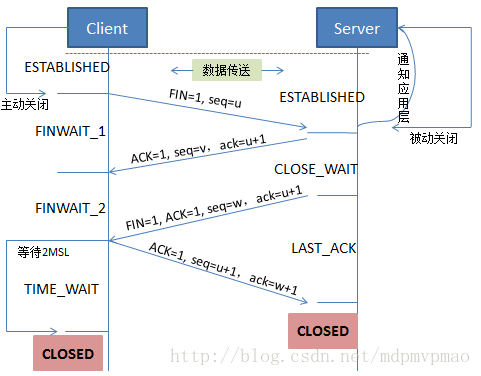

       Client与Server都处于ESTABLISHED状态。Client的进程首先向TCP发送连接释放报文段，并停止再发送数据，主动关闭TCP连接。Client把FIN置为1，其序号seq=u(前面已传送过的数据的最后一个字节的序号加1)。 此时Client进入FIN_WAIT_1(终止等待1)状态， 等待Server的确认。FIN报文段不携带数据。

       Server收到连接释放报文段后即发送确认，确认号是ack=u+1，而这个报文段自己的序号是v，等于Server前面已传送的数据的最后一个字节的序号加1。然后Server就进入CLOSE_WAIT(关闭等待)状态。因而此时从Client到Server这个方向的连接就释放了，这时的TCP连接处于半关闭（half-close）状态， 即从Server到Client的连接并未关闭。这个状态也许会持续一段时间。此时Client收到Server的确认报文，进入FIN_WAIT2(终止等待2)状态，等待Server发出的连接释放报文段。

       若Server已经没有要想Client发送的数据，其应用程序就通知TCP释放连接。此时Server发出的连接释放报文段必须使FIN=1。 现假定Server的序号为w（在半关闭状态Server可能又发送了一些数据），Server还必须重复上次已经发送过的确认号ack=u+1。这是Server就进入LAST_ACK(最后确认)状态，等待Client的确认。

       Client在收到Server的连接释放报文段后，必须对此发出确认。然后进入TIME_WAIT(时间等待)状态。此时TCP连接还未释放，必须经过时间 等待计时器设置的时间2MSL，（Maximum Segment Lifetime，最长报文段寿命 MSL=2min）。



        为何Client在TIME_WAIT 状态必须等待2MSL的时间呢？

        第一， 为了保证Client的最后一个ACK报文段能够到达Server。如果这个ACK丢失，则处在LAST_ACK状态的Server收不到FIN+ACK报文段的确认，Server会超时重传这个FIN+ACK报文段，而Client就能在2MSL时间内收到这个重传的FIN+ACK报文段，然后client重传一次确认，重新启动2MSL计时器。

        第二，Client在发送完最后一个ACK报文段后，再经过时间2MSL，就可以使本链接持续的时间内产生的所有报文段都从网络中消失。



        注意：在Client的TIME_WAIT状态时两端的端口都不能使用，要等到2MSL时间结束才可继续使用。当连接处于2MSL等待阶段时任何迟到的报文段都将被丢弃。不过在实际应用中可以通过设置 SO_REUSEADDR选项达到不必等待2MSL时间结束再使用此端口。

  （三）TCP的有限状态机（图片来源于网上）



  （四）TCP的连接释放状态分析

        笔者模拟的网络环境是在LINUX下进行的。 下面的例子都是查看服务器的网络状态：


       1.  启动服务器程序server， 服务器的ip为"172.16。130.134"，绑定的监听端口为8300。

        通过netstat -a命令查看网络状况如下

        可以看到，服务器套接字处于监听状态，等待客户端的连接。



        2.  启动客户端client，客户端的IP为"172.16.130.240"。

       此时，服务端存在两个套接字，服务器套接字（LISTEN）状态，监听套接字(ESTABLISHED)状态。

       客户端存在一个套接字，处于ESTABLISHED状态。



       3. 正常终止，客户端调用close关闭套接字：

       此时客户端发送FIN到服务器，服务器回应ACK，此时服务器进入CLOSE_WAIT状态，客户端进入FIN_WAIT_2状态，具体状态图如下：



      4. 服务器调用close关闭监听套接字:

      此时服务器的监听套接字将直接关闭，客户端进入 TIME_WAIT状态（2MSL后自动关闭）：

   (五) 测试源代码

  客户端代码：

#include <stdio.h>
#include <string.h>
#include <iostream>
#include <string>
using namespace std;

#ifdef WIN32
#include <WinSock2.h>
#include <Windows.h>
#include <ws2tcpip.h>
#else

#include <sys/socket.h>
#include <arpa/inet.h>
#include <fcntl.h>
#include <sys/syscall.h>
#include <unistd.h>
#include <pthread.h>
#define SOCKET int
#endif

int main()
{
#ifdef WIN32
	WORD wVersionRequestion;
	WSADATA wsaData;
	int err;
	wVersionRequestion = MAKEWORD(1,1);
	err = WSAStartup(wVersionRequestion,&wsaData);
	if(0 != err)
	{
		return;
	}
	if(1 != LOBYTE(wsaData.wVersion)||1 != HIBYTE(wsaData.wVersion))
	{
		WSACleanup();
		return;
	}
#endif
	//创建套接字
	SOCKET socketSer = socket(AF_INET,SOCK_STREAM,0);

	struct sockaddr_in addrSer;
	addrSer.sin_family = AF_INET;
	addrSer.sin_port = htons(8700);
	addrSer.sin_addr.s_addr = inet_addr("172.16.130.240");

	//绑定套接字
	int connRet = connect(socketSer,(struct sockaddr*)&addrSer,sizeof(struct sockaddr_in));
	if(connRet != 0)
		cout << "connect error!" << endl;

  cout << "conn success" << endl;

	while(1)
	{
		cout << "state[send recv close]:>>";
		fflush(stdout);
		string cmd;
		getline(std::cin, cmd);

		if(cmd == string("send"))
		{
				cout << "Input your send message:";
				cout << ">>";
				string cmd;
				getline(std::cin, cmd);
				if(cmd == string("close"))
				{
						close(socketSer);
				}
				else
				{
						send(socketSer,cmd.c_str(),cmd.length(),0);
				}

		}
		if(cmd == string("recv"))
		{
			cout << "Waiting for recv message:";
			char* pRcvBuf =  new char[1024];
			int si32Ret = recv(socketSer, pRcvBuf, 1024, 0);
		}
		if(cmd == string("close"))
		{
			 close(socketSer);
		}
   }
   return 0;
}

服务器端代码：

#include <stdio.h>
#include <iostream>
#include <string>
using namespace std;

#ifdef WIN32
#include <WinSock2.h>
#include <Windows.h>
#include <ws2tcpip.h>
#else
#include <sys/socket.h>
#include <arpa/inet.h>
#include <fcntl.h>
#include <sys/syscall.h>
#include <unistd.h>

#define SOCKET int
#endif

int main()
{
#ifdef WIN32
	WORD wVersionRequestion;
	WSADATA wsaData;
	int err;
	wVersionRequestion = MAKEWORD(1,1);
	err = WSAStartup(wVersionRequestion,&wsaData);
	if(0 != err)
	{
		return;
	}
	if(1 != LOBYTE(wsaData.wVersion)||1 != HIBYTE(wsaData.wVersion))
	{
		WSACleanup();
		return;
	}
#endif

	SOCKET socketSer = socket(AF_INET,SOCK_STREAM,0);

	struct sockaddr_in addrSer;
	addrSer.sin_family = AF_INET;
	addrSer.sin_port = htons(8700);
	addrSer.sin_addr.s_addr = inet_addr("172.16.130.240");


	bind(socketSer,(struct sockaddr*)&addrSer,sizeof(struct sockaddr_in));

	listen(socketSer,5);

	struct sockaddr_in addrClient;
	int len = sizeof(addrClient);
	printf("server start........\n");
	SOCKET sockListen;
	string cmd;
  sockListen = accept(socketSer,(struct sockaddr*)&addrClient,(socklen_t*)&len);
	while(1)
	{
		cout << "state[send recv close]:>>";
		string cmd;
		getline(std::cin, cmd);

		if(cmd == string("send"))
		{
				cout << "Input your send message:";
				cout << ">>";
				string cmd;
				getline(std::cin, cmd);
				send(sockListen,cmd.c_str(),cmd.length(),0);
		}
		if(cmd == string("recv"))
		{
			cout << "Waiting for recv message:";
			fflush(stdout);
			char pRcvBuf[1024] = {0};
			int si32Ret = recv(sockListen, pRcvBuf, 1024, 0);

			if( si32Ret == -1)
			{
					printf("recv error!\n");
			}
			else if(si32Ret == 0)  //client close the socket
			{
				//close(socketSer);
				printf("client close the socket!\n");
			}
			else
			{
				printf("recv: %s\n", pRcvBuf);
			}
		}
		if(cmd == string("close"))
		{
			close(sockListen);
		}
	}
	return 0;
}
