【简介】虽然隧道冗余可以解决连接问题，但是当大量数据访问或要求访问不能中断时，隧道冗余就力不从心了。这种情况就要用到隧道聚合。但是对宽带的要求也高了，双端都至少需要二条宽带。
OldMei集团深圳总部部署了域服务器和ERP服务器，用来对集团总部进行管理。
OldMei集团上海分公司需要实时访问深圳总部的域服务器和ERP服务器，要求安全高效，并且访问不能中断，对丢包有严格要求。

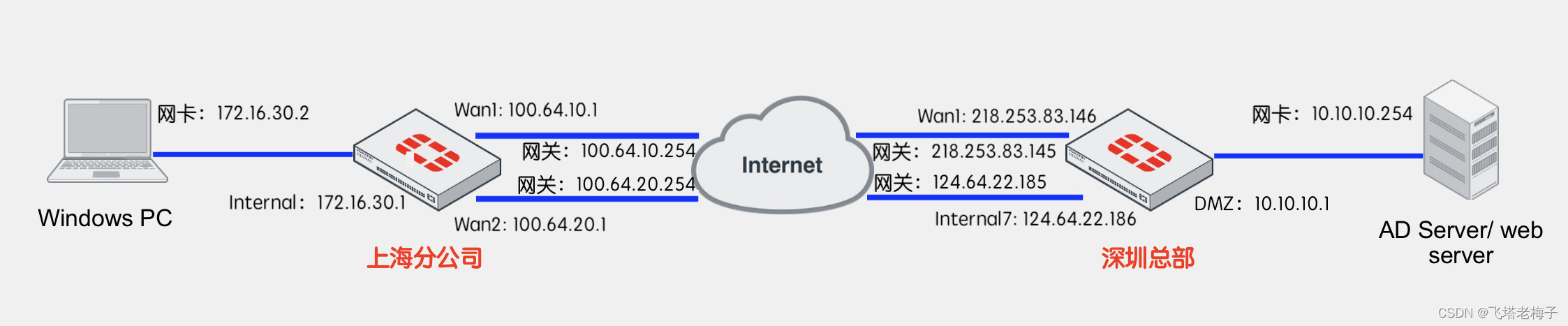

解决方案：上海分公司和深圳总部都部署FortiGate防火墙，两地防火墙通过宽带创建VPN连接，由于VPN是加密隧道，可以保证数据通过互联网传输时的安全。上海分公司和深圳总部均配置两条宽带，一一对应配置两条VPN，将两条VPN聚合，即使一条VPN断开，另一条会继续工作，保证远程访问不中断。
实验目标：笔记本电脑网卡连接上海分公司internal接口，可以通过VPN隧道访问深圳服务器，在一条宽带断开的情况下，远程访问不丢一个数据包。
删除前期在上海分公司防火墙和深圳总部防火墙配置的IPsec 隧道，删除方法和过程就不再叙述。
目前为目，上海分公司已经配置有两条宽带，深圳总部有一条宽带，一条专线，由于专线是用来访问指定网站专用的，因此需要再增加一条宽带，用来创建IPsec VPN连接。新增加的宽带，我们仍然用真实的公网IP地址来做演示。
用网线连接深圳总部防火墙的7号口，另一端接入模拟互联网的FortiWiFi 60D的wan2口。

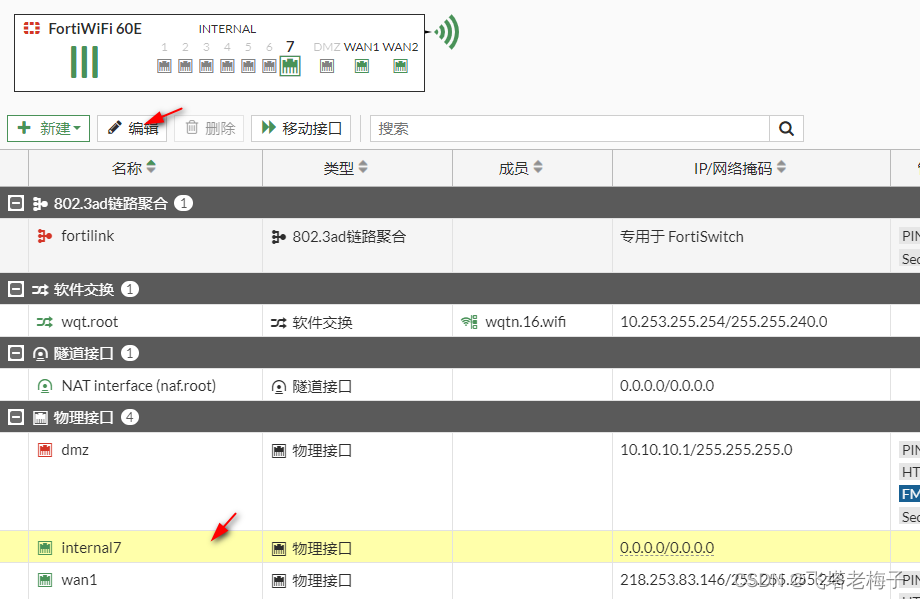

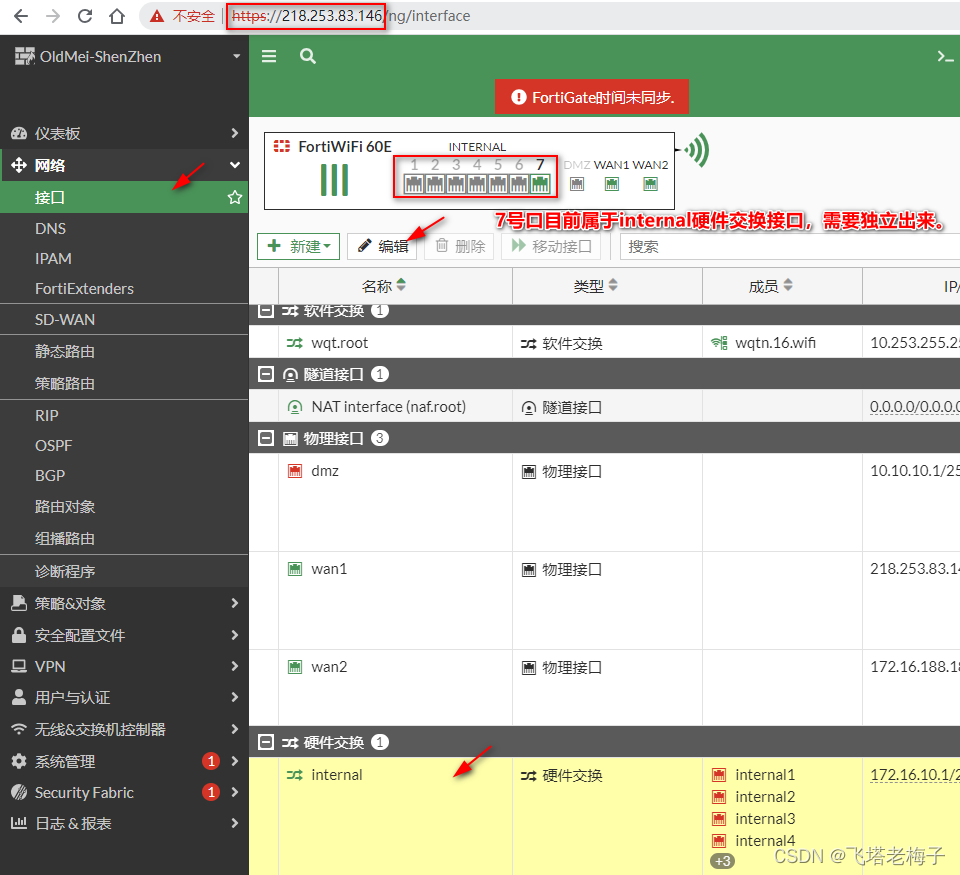

① 登录深圳防火墙，选择菜单【网络】-【接口】，选择【internal】接口，点击【编辑】。从上面的接口状态示图可以看到，7号口是internal接口的一部分，我们需要先释放它。

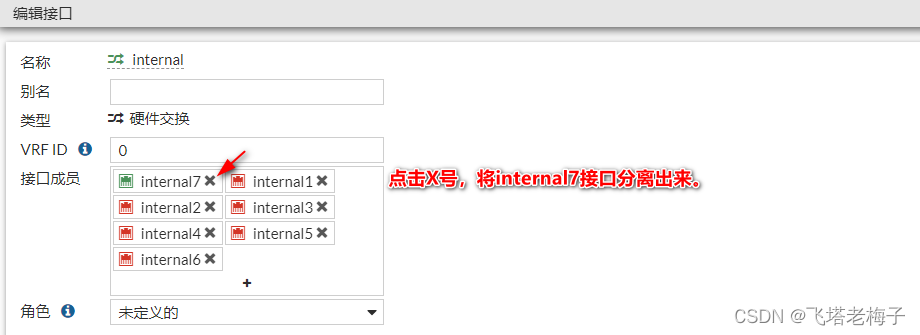

② 在接口成员会显示所有属于internal的接口，点击internal7接口右边的X号，就可以释放这个接。
③ 可以看到7号口已经是一个独立的接口了，编辑该接口。

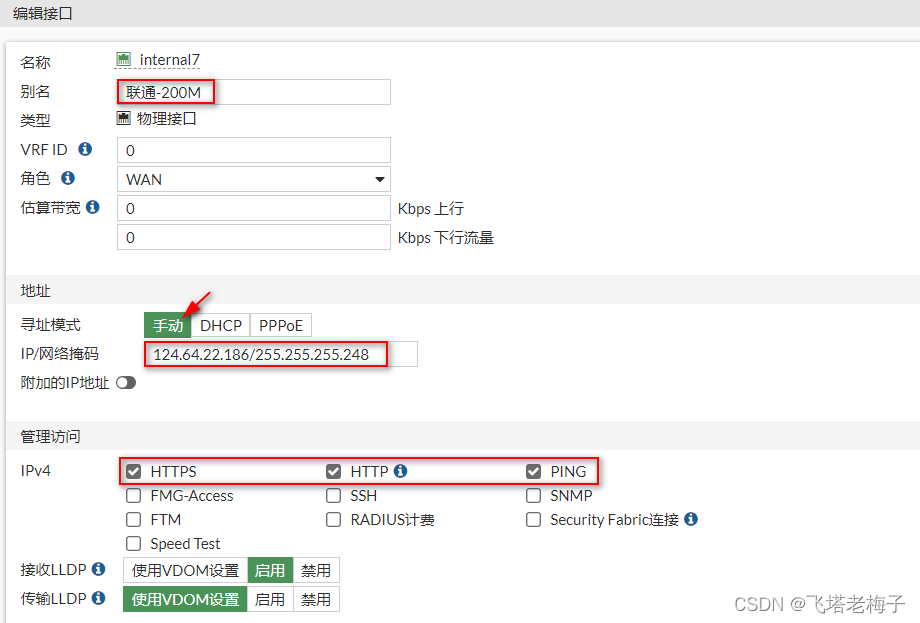

④ 输入新增宽带的网关IP，启用https和ping协议。点击【确认】。新增加的宽带IP可以是真正可用的，因为实验不联网，所以不会有冲突和影响。

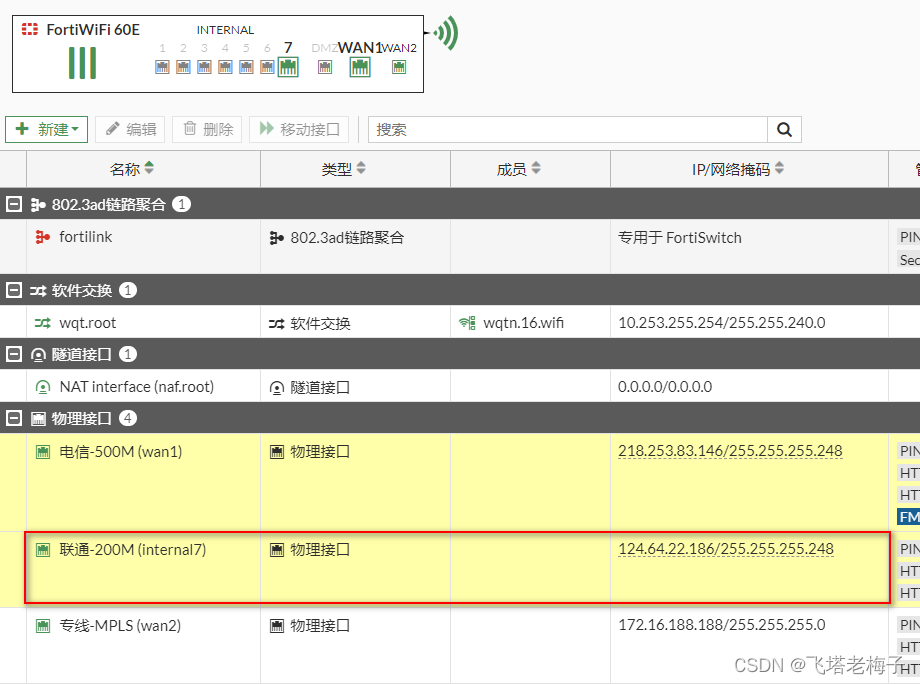

⑤ 为了区分宽带，我们将三条宽带都输入了中文注释。

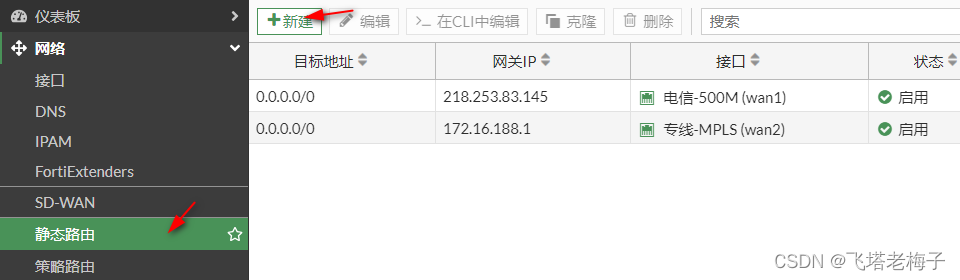

⑥ 下一步是配置宽带的网关。选择菜单【网络】-【静态路由】，点击【新建】。

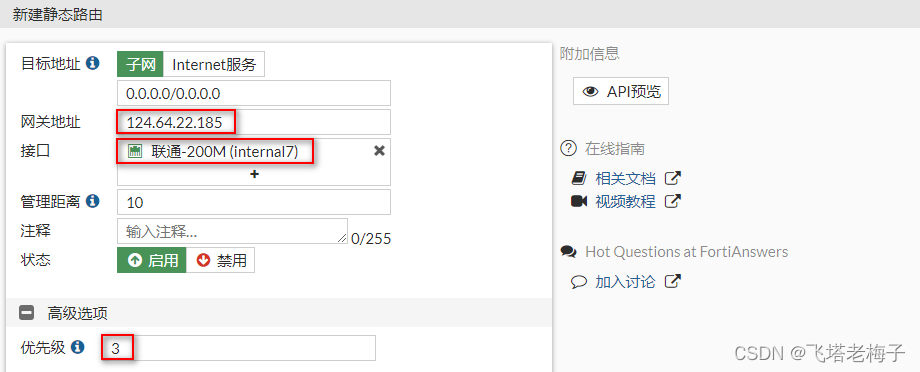

⑦ 接口选择7号口，输入网关地址，需要注意的是，需要修改优先级，以将宽带错开。
⑧ 选择菜单【仪表板】-【网络】，点击【路由】，可以看到三条宽带的默认路由，它们的优先级不同。

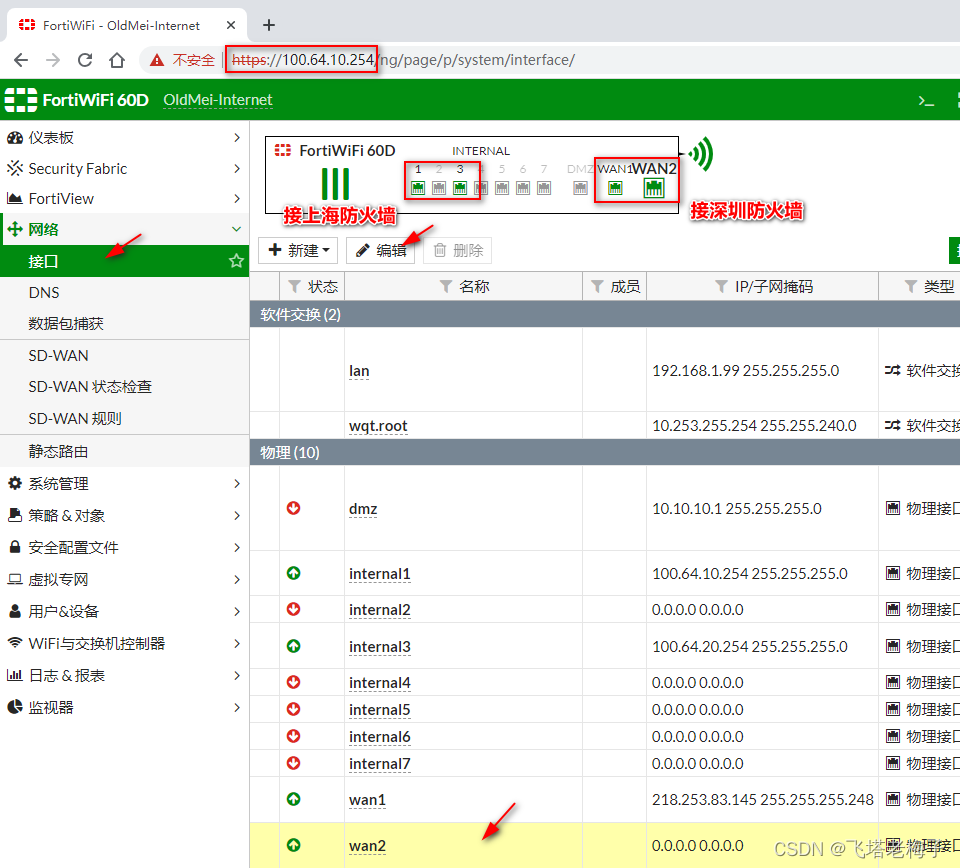

⑨ 登录模拟互联网的FortiWiFi 60D，选择菜单【网络】-【接口】，编辑wan2接口。

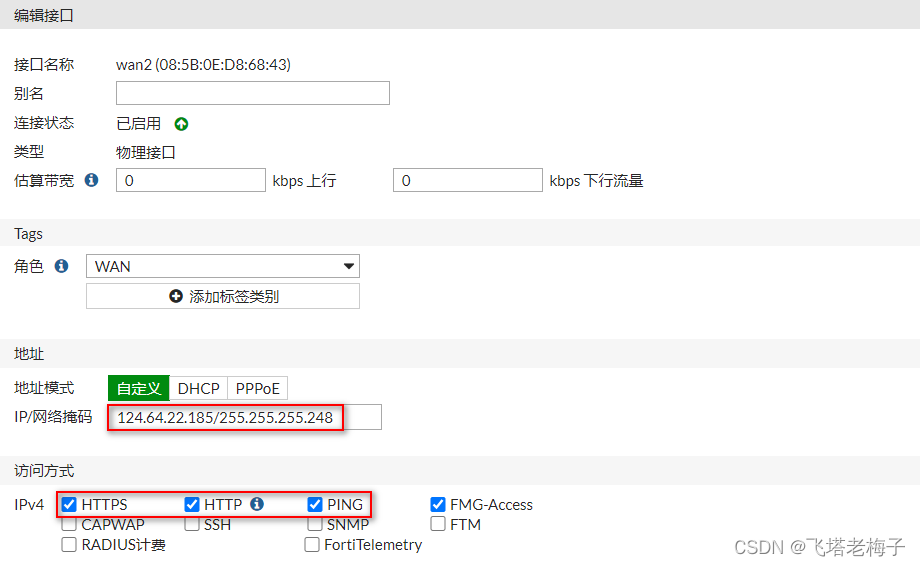

⑩ 输入新增宽带的网关，启用https、ping协议。点击【确认】。

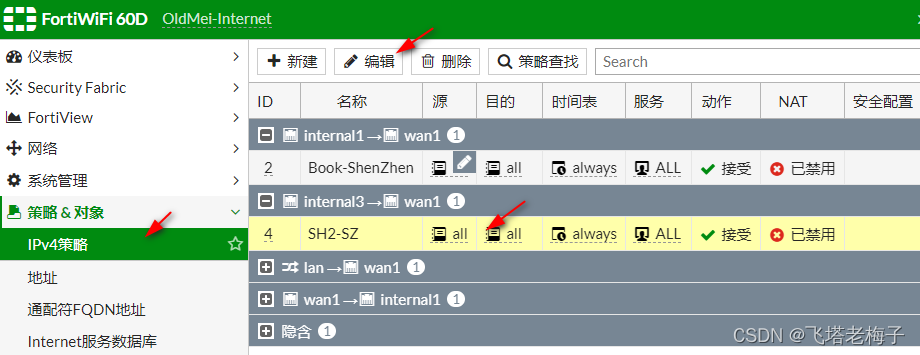

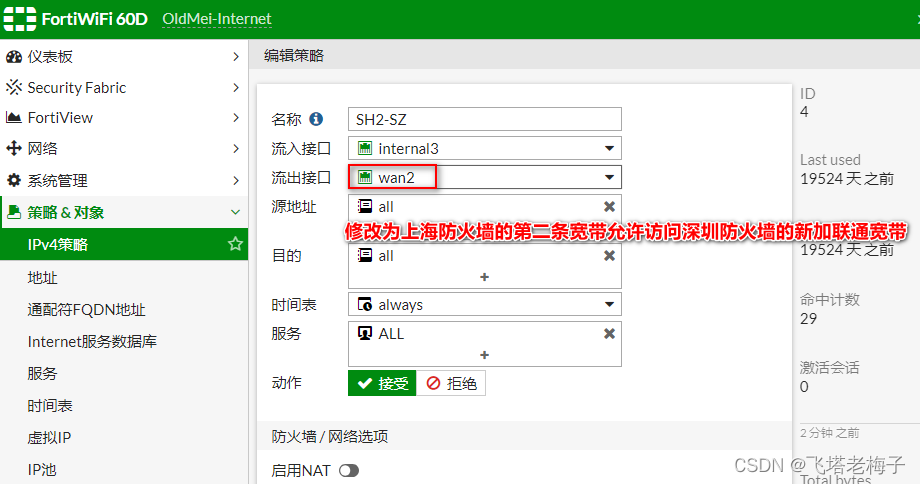

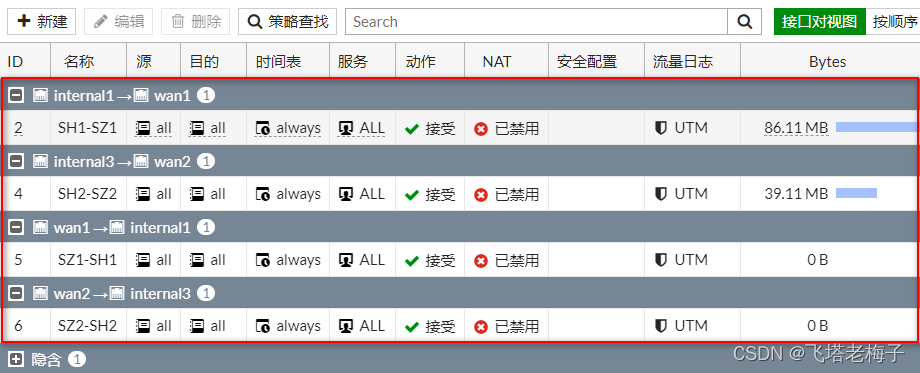

⑪ 选择菜单【策略&对象】-【IPv4策略】，编辑3号口到wan1的策略。
⑫ 我们不再需要二对一的访问了，现在要的是一对一的互访。
⑬ 经过一番增加和修改，我们形成了上海和深圳两端各两条宽带允许互相访问的局面。
准备工作都完成了，下面我们开始配置深圳防火墙。

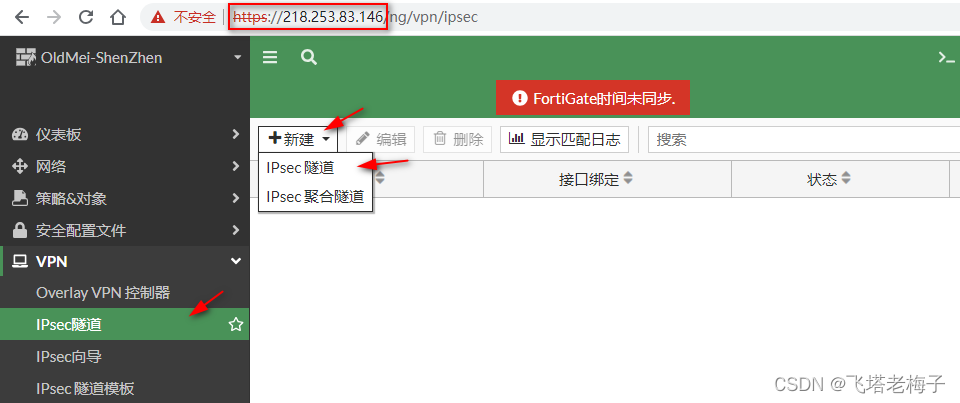

① 登录深圳防火墙，选择菜单【VPN】-【IPsec隧道】，点击【新建】-【IPsec隧道】。
② 输入自定义名称，模板类型选择【自定义】，点击【下一步】。

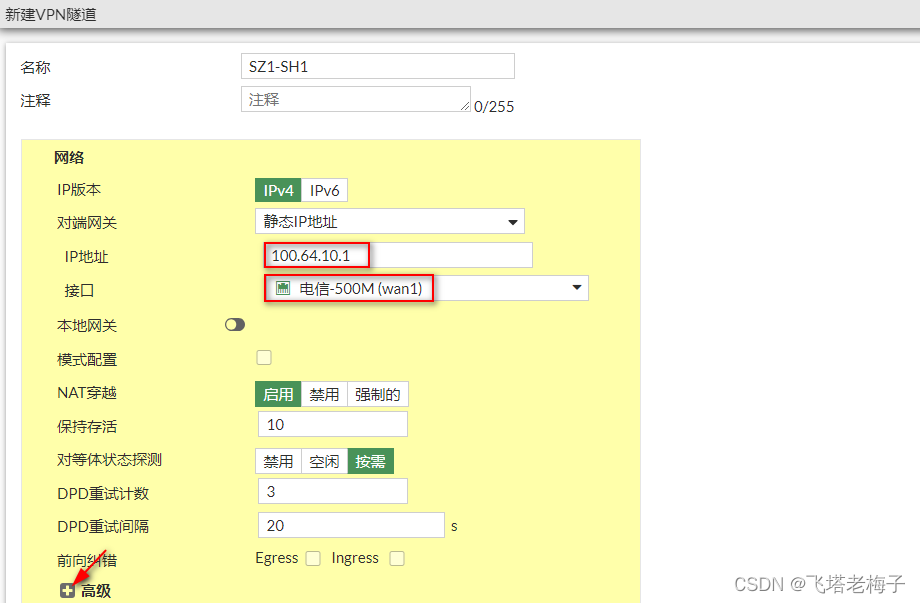

③ 接口选择第一条宽带的wan1口，对端网关IP地址填写对应的上海防火墙的wan1接口IP。点击高级前面的+号。

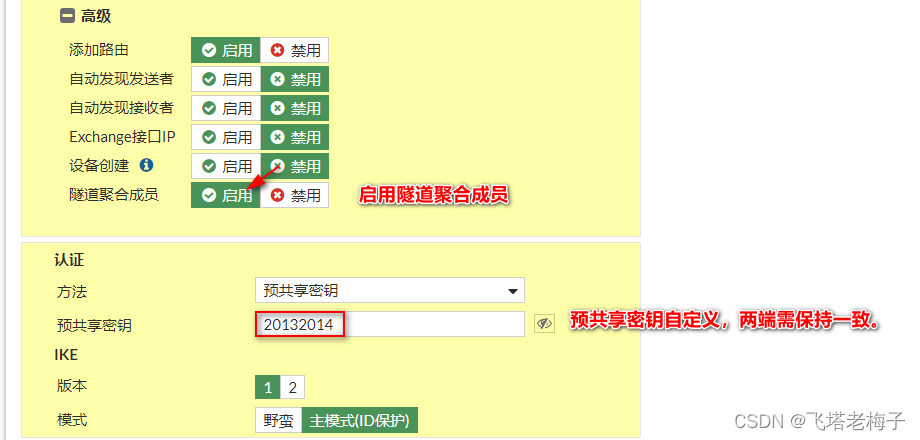

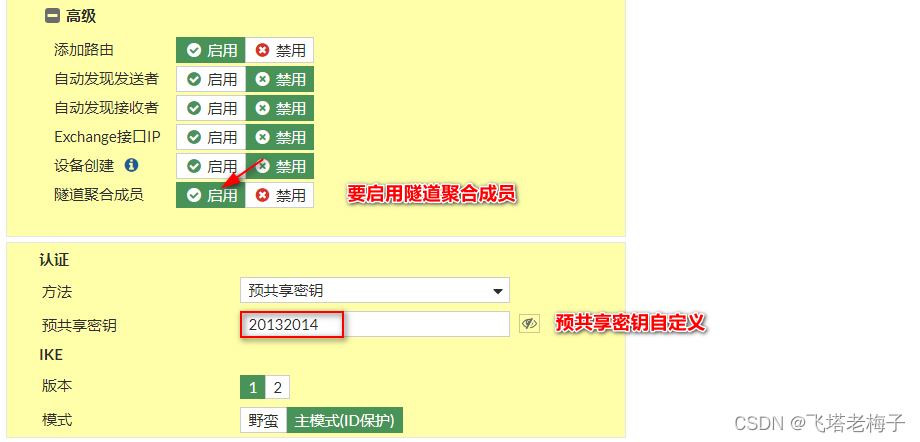

④ 隧道聚合成员选择【启用】，输入自定义的预共享密钥，两端需要保持一致。
⑤ 阶段2的本地地址和对端地址默认都没有做限制，其它都保持默认设置，点击【确认】。

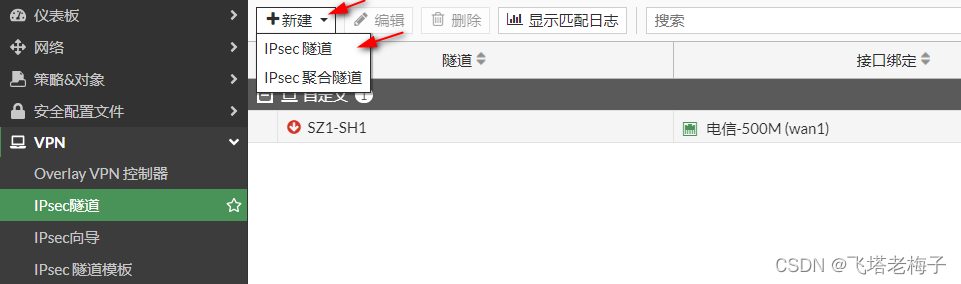

⑥ 由于有两条宽带可以创建IPsec VPN，因此再次点击【新建】-【IPsec隧道】。
⑦ 输入第二条隧道的名称，模板类型选择【自定义】，点击【下一步】。

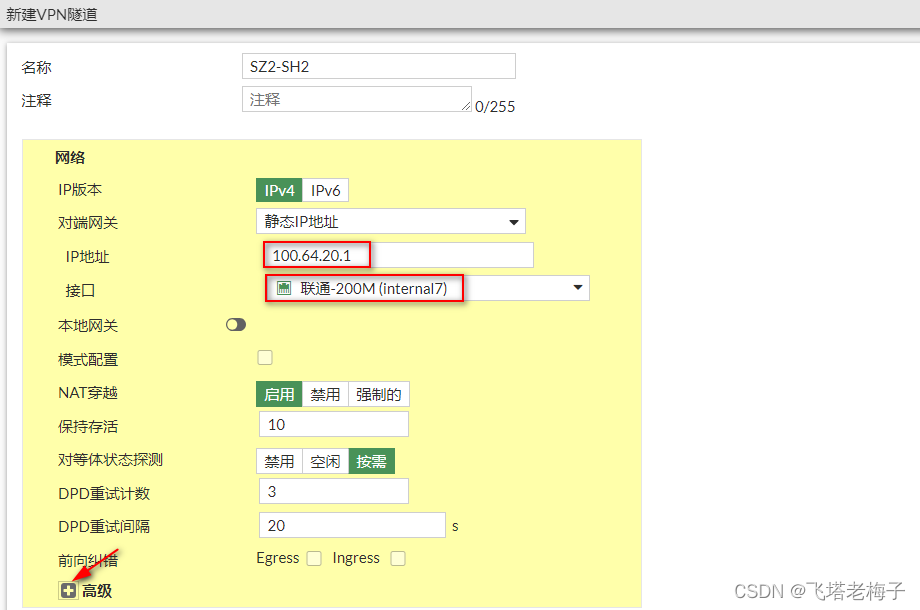

⑧ 这次接口选择7号口，对端网关IP地址填写的是上海防火墙wan2接口IP地址。
⑨ 同样启用隧道取合成员，输入预共享密钥。点击【确认】，第二条隧道就创建好了。

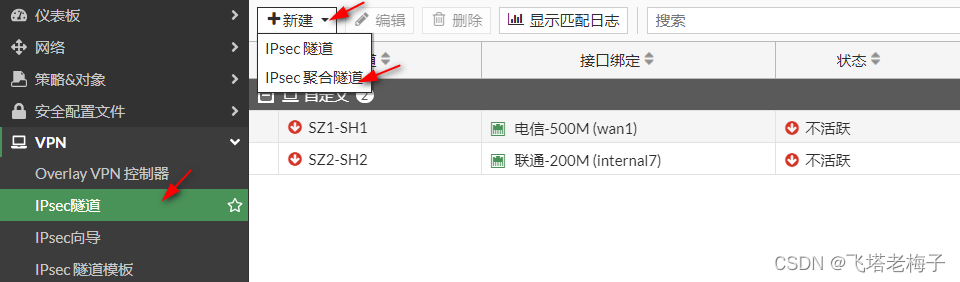

⑩ 两条隧道都创建好了，一下步就是创建聚合隧道了。点击【新建】-【IPsec聚合隧道】。

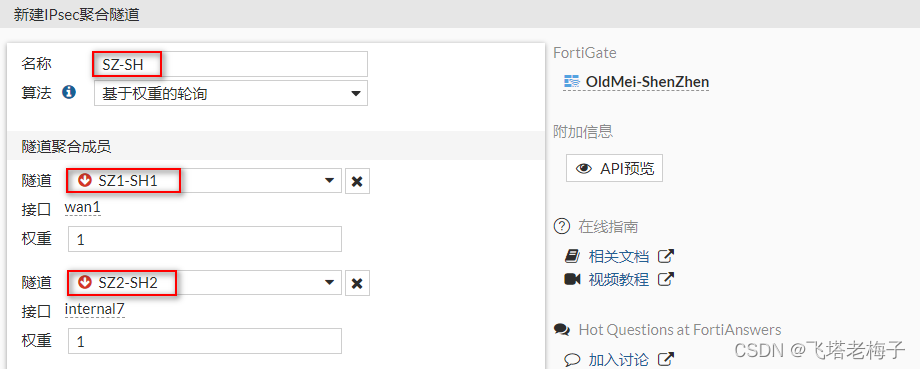

⑪ 聚合算法有四种，默认是【基于权重的轮询】，选择两条隧道，默认权重都是1，可以根据实际情况进行调整。例如第一条宽带上网多一些，那么第二条隧道的权重就可以设置大一些。
⑫ 经过聚合后，统一对聚合接口进行操作，简化了很多。

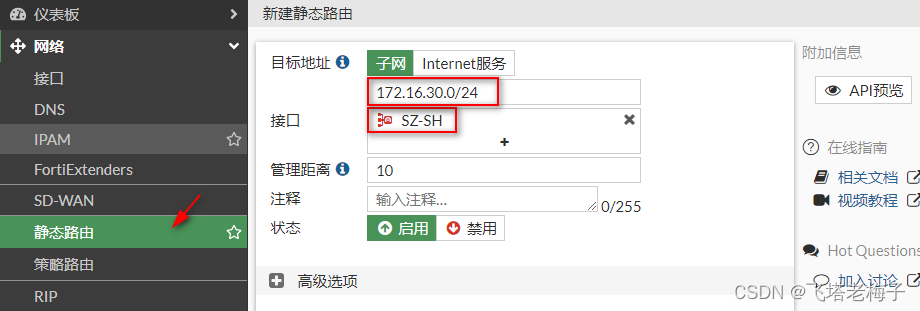

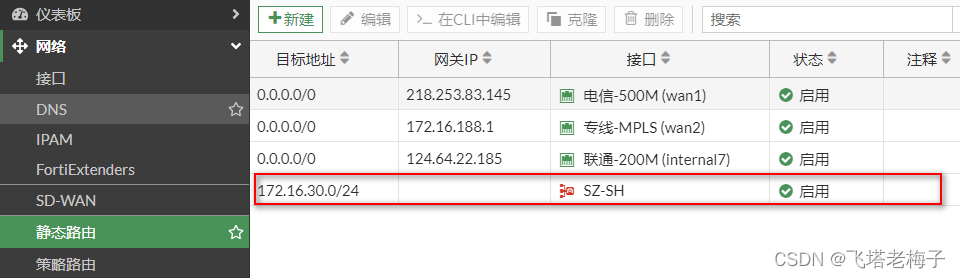

⑬ 前面我们用向导创建IPsec VPN的时候了解到，除了要有隧道外，还需要有路由和两条来回策略。现在我们创建一条表态路由，接口为隧道聚合口，目标地址为上海防火墙internal接口网段。
⑭ 路由创建后好，就需要创建来回访问的策略了。

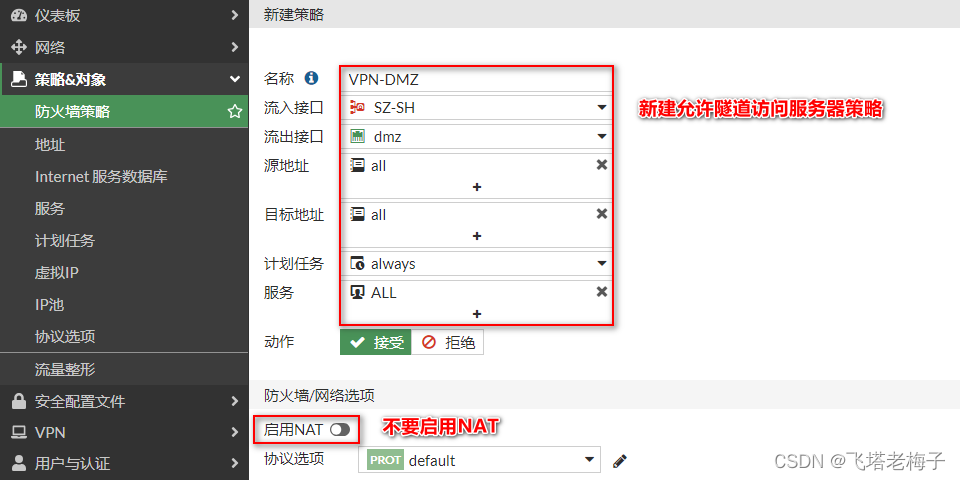

⑮ 创建一条隧道访问DMZ接口策略，不要启用NAT。

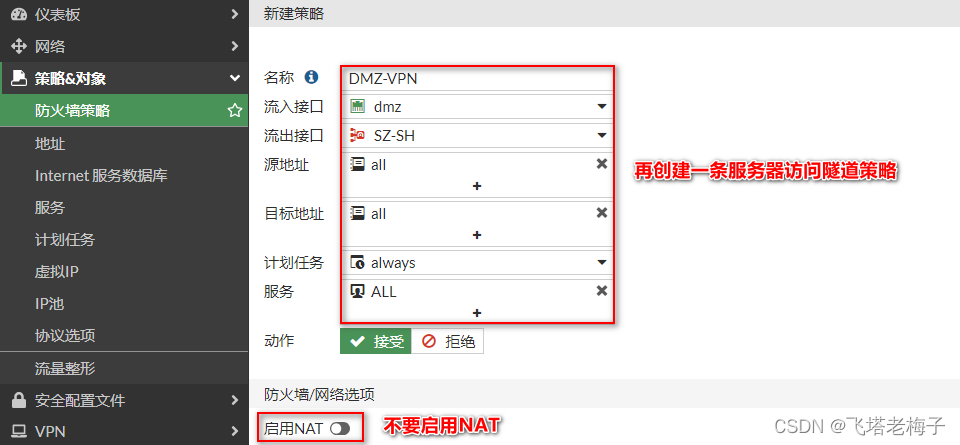

⑯ 再创建一条反向的访问策略。
⑰ 当你创建了隧道、路由以及两条来回策略后，IPsec隧道的配置就完成了。
我们需要把在深圳防火墙所做的操作，再到上海防火墙上来一遍，只做小小的改动。

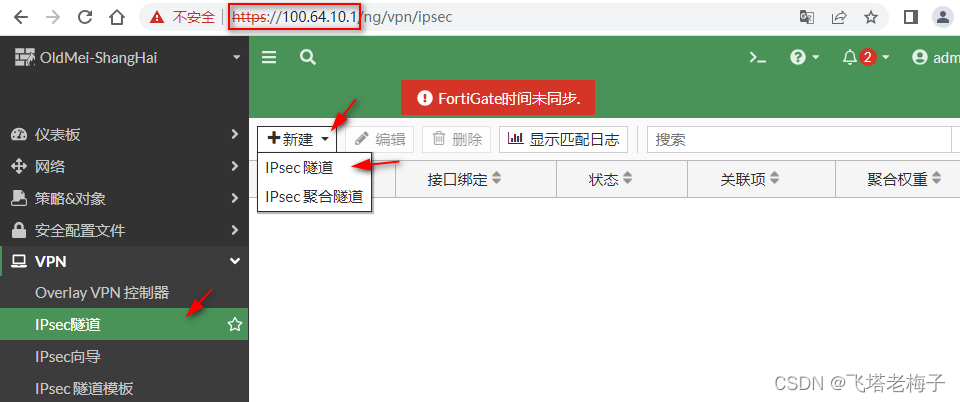

① 登录上海防火墙，选择菜单【VPN】-【IPsec隧道】，点击【新建】-【IPsec隧道】。

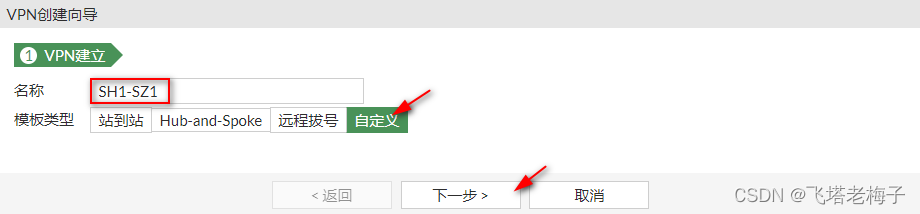

② 输入自定义名称，模板类型选择【自定义】，点击【下一步】。
③ 接口选择第一条宽带的wan1口，对端网关IP地址填写对应的深圳防火墙的wan1接口IP。点击高级前面的+号。

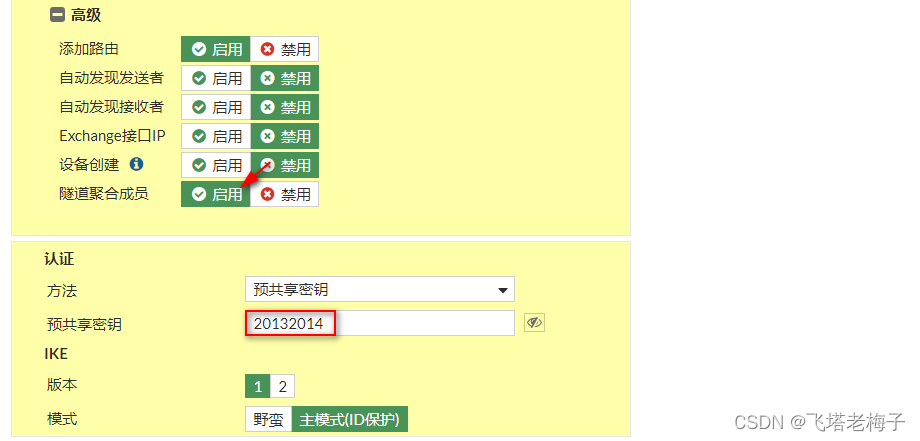

④ 隧道聚合成员选择【启用】，输入自定义的预共享密钥，两端需要保持一致。其它保持默认，点击【确定】。

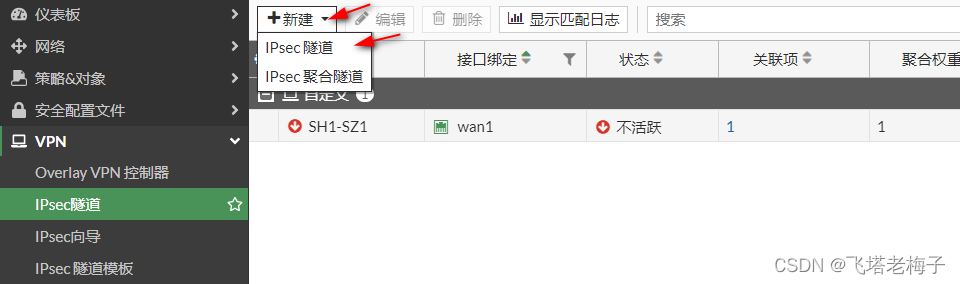

⑤ 再用同样的办法创建另一条隧道。
⑥ 输入第二条隧道的名称，模式类型选择【自定义】，点击【下一步】。

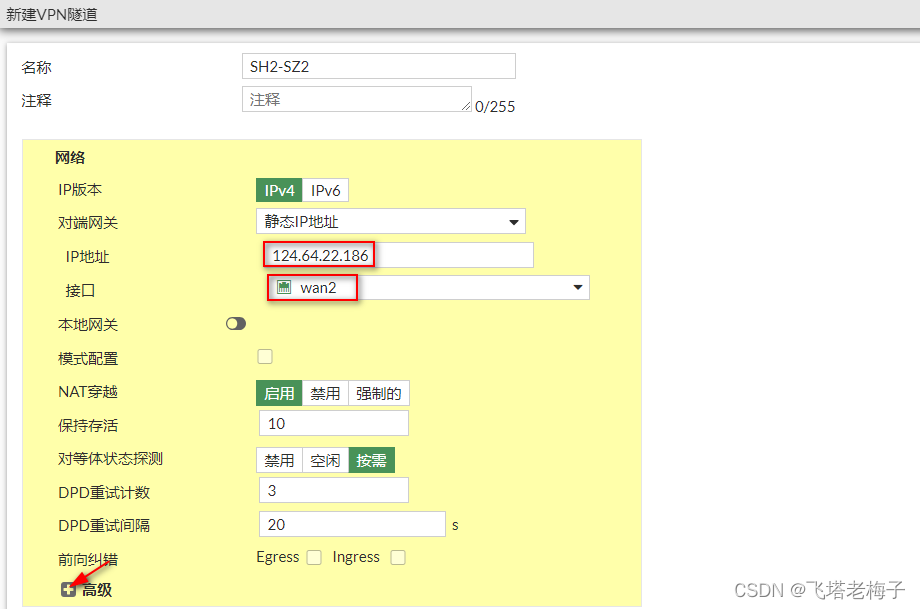

⑦ 这次接口选择wan2，输入对端7号宽带接口IP。
⑧ 同样启动隧道聚合成员，输入预共享密钥。点击【确认】。

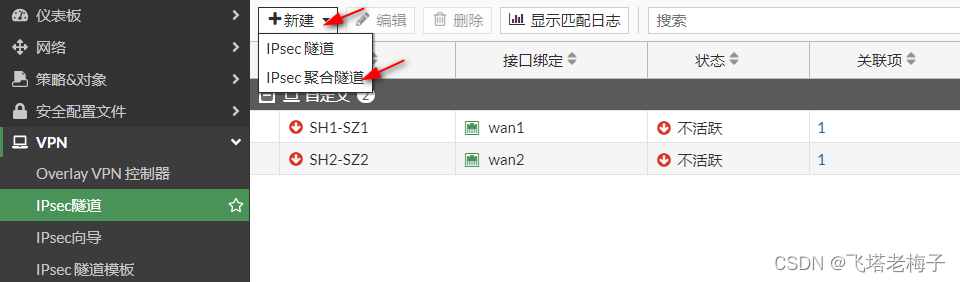

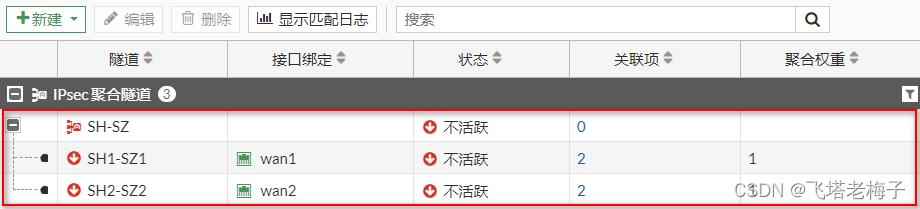

⑨ 两条隧道都创建好了，就可以创建聚合隧道了。

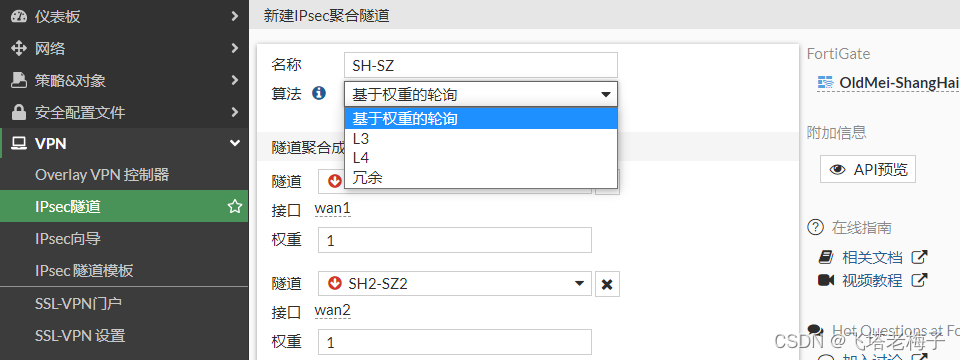

⑩ 一共有四种算法，有什么不同？大家做实验去了解吧。这里就不讲了，讲了怕你映象不深。

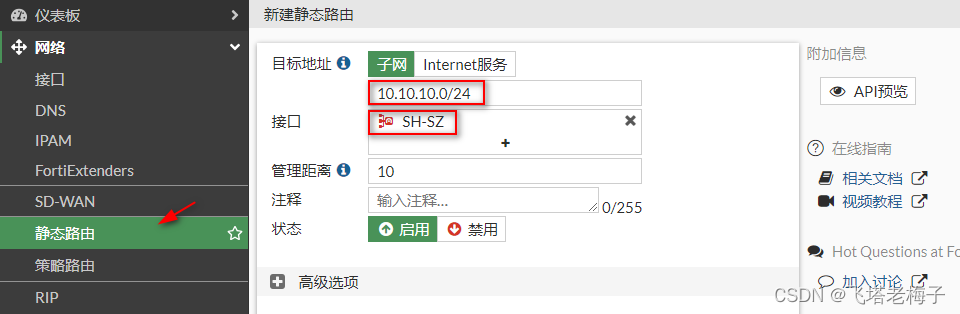

⑪ 聚合隧道就创建好了，下一步做什么？对的，创建路由。

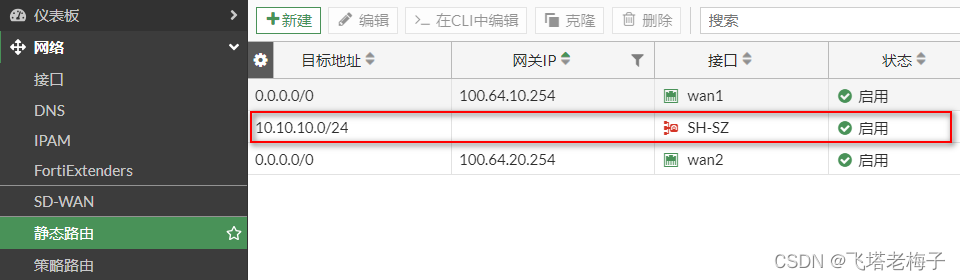

⑫ 该路由的使用就是，访问10.10.10.0网段时走聚合隧道出去。
⑬ 扩展一下思路，如果我们上网流量也要走隧道出去，那么怎么办？创建一条策略路由，目标地址为all，流出接口为聚合隧道就好了。。。。很简单吧？

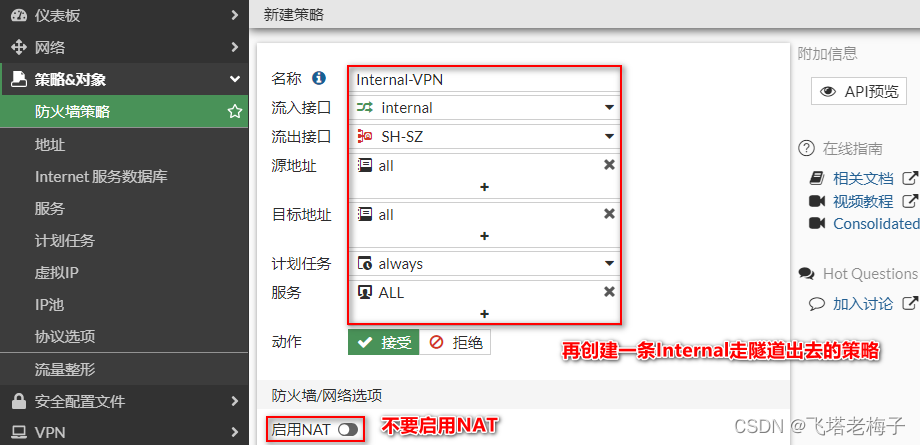

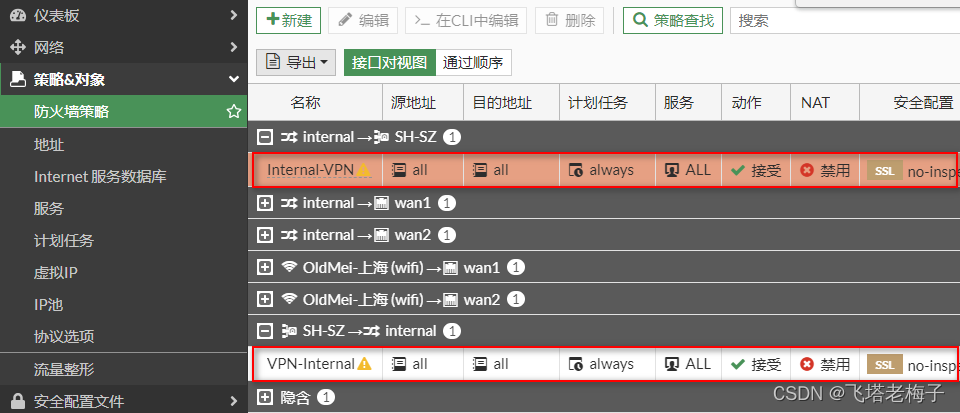

⑭ 创建访问策略，这里源地址和目标地址都用的是all，这样如果走隧道上网，也就不用修改了。
⑮ 访问策略是双向的。
⑯ 当隧道、路由和访问策略都创建好的，配置就完成了。
这次是手动创建，没有使用向导，能不能成功呢？

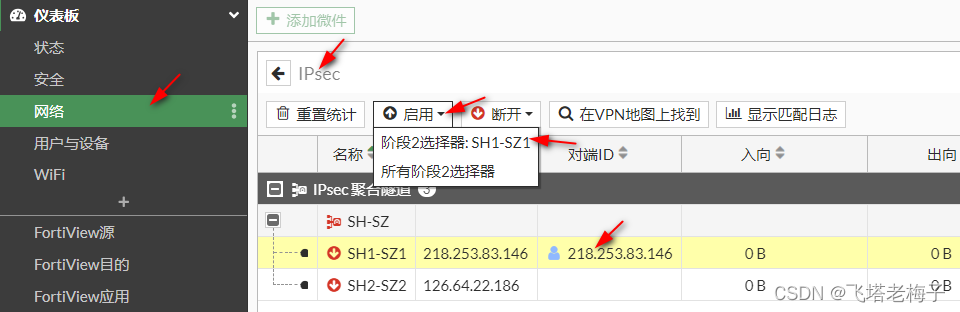

① 我们从上海防火墙发起连接。选择菜单【仪表板】-【网络】，点击【IPsec】，选择聚合隧道里的一条隧道，点击【启用】-【阶段2选择器：SH1-SZ】。小技巧，隧道能不能起来，看阶段1的状态，阶段1显示绿色向上箭头，那十有八九没问题。

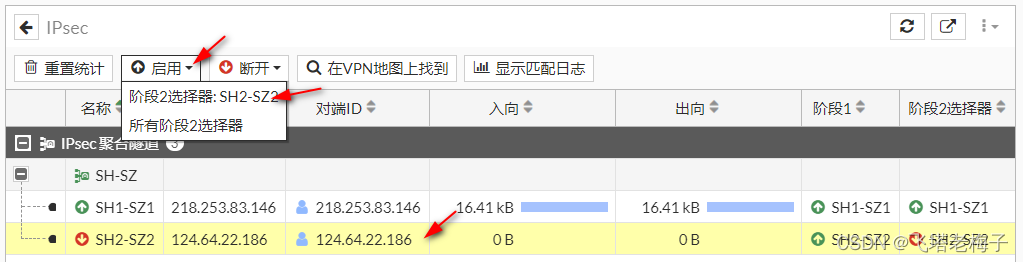

② 启动第一条隧道后，再启动第二条隧道。

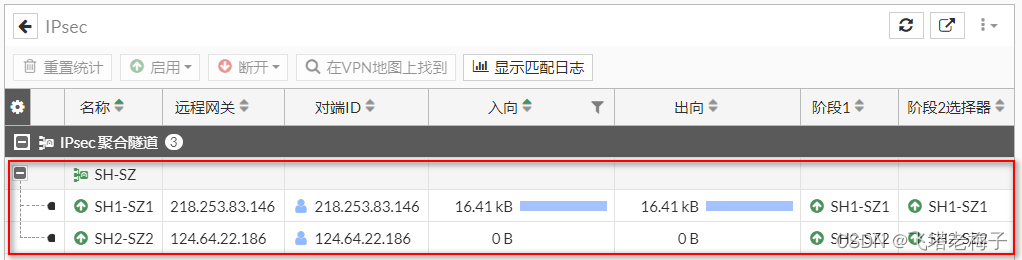

③ 两条隧道都启动了。

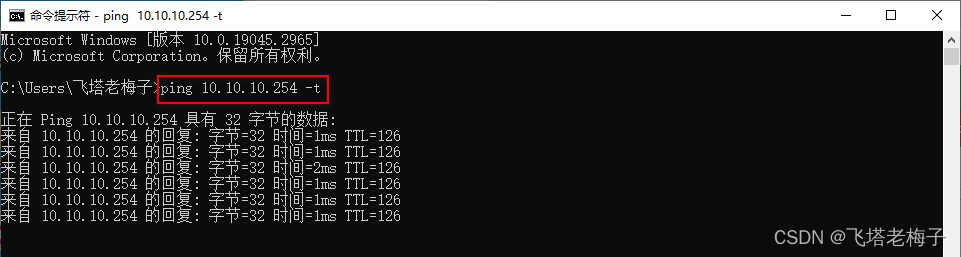

④ 笔记本现在是关闭所有无线，有线接入上海防火墙internal接口的状态，长ping域服务器IP是通的，表示隧道是通的。

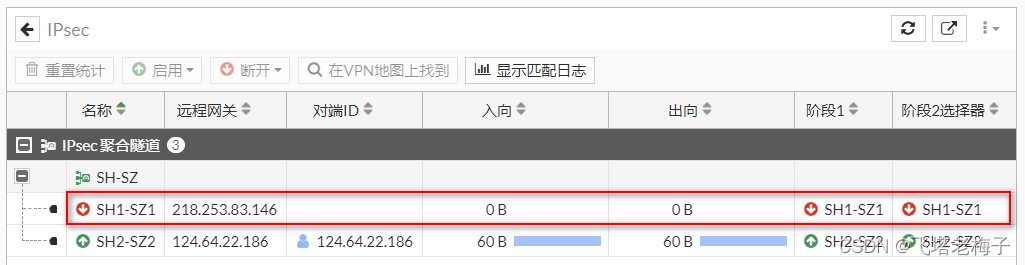

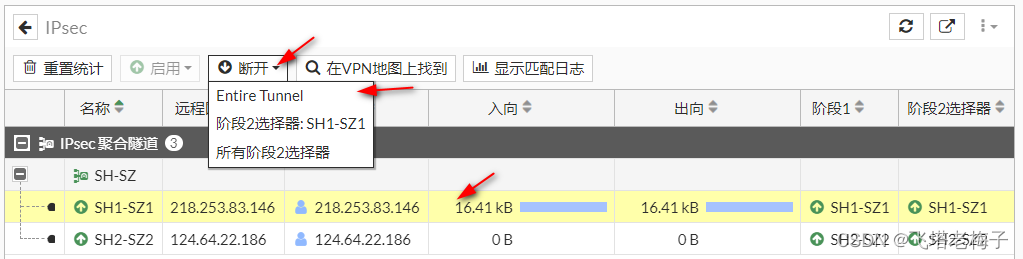

⑤ 我们试着断开一条隧道。
⑥ 我们试着断开一条隧道。

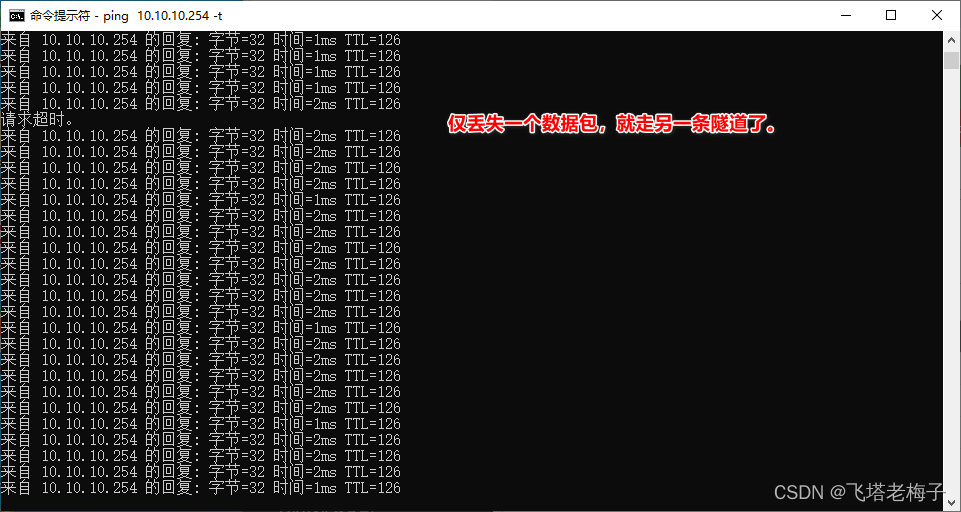

⑦ 仅仅丢了一个包，就走另一条隧道了。这还是测试设备较底端，要是在机架式设备，一个包都不会掉。
【实验总结】
经过上篇文章和这篇文章的实验，我们看到了二对一和二对二的区别。很多人解决VPN访问慢的方法，就是本地加一条宽带，以为本地两条宽带了，和对方建了两条VPN就会快很多。实际上对方只有一条宽带，你就是建十个VPN，那条宽带速度也不会变。
只有两端都有两条宽带，才可以建立起两条不同的隧道，隧道聚合功能很好的帮我们解决了多条隧道相同路由和策略的问题。
扩展思考：如果每端的二条宽带与对方两条宽带各自建立IPsec隧道，理论上一共可以创建四条隧道，那么这四条隧道建立聚合，和一对一的两条隧道建立聚合相比，效果更好？还是效果更差？
