【负载均衡篇】03. HA 配置 ❀ F5 Link Controller 链路控制器

　　【简介】HA (High Available)，高可用性集群，是保证业务连续性的有效解决方案，一般有两个或两个以上的节点，且分为活动节点及备用节点。通常把正在执行业务的称为活动节点，而作为活动节点的一个备份的则称为备用节点。当活动节点出现问题，导致正在运行的业务（任务）不能正常运行时，备用节点此时就会侦测到，并立即接续活动节点来执行业务。从而实现业务的不中断或短暂中断。

---

准备工作

 　　在开始配置HA之前，我们还要做一些准备工作。

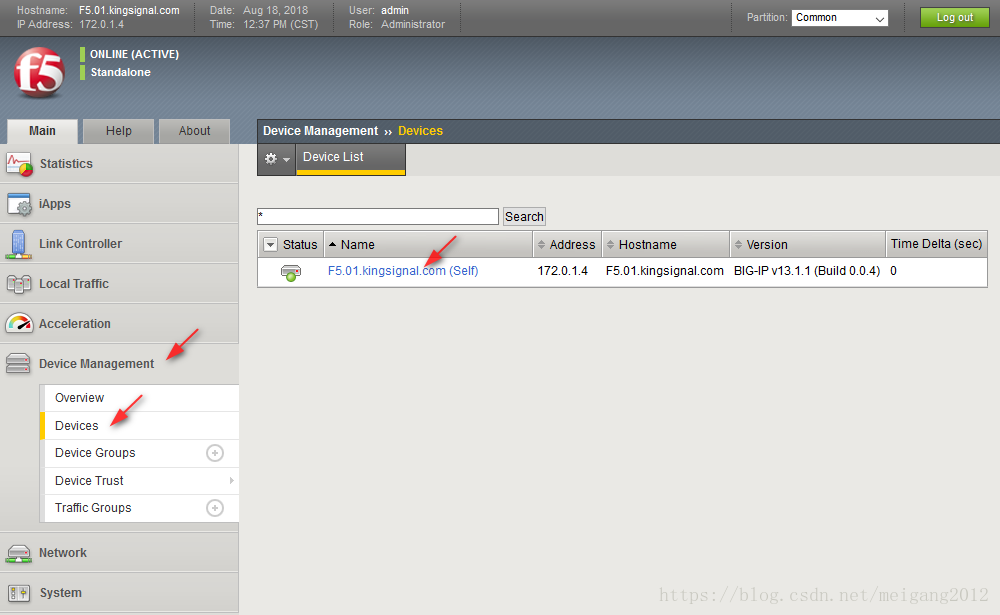

　　① 选择菜单【Device Management】-【Devices】，点击设备名称，可以打开编辑界面。

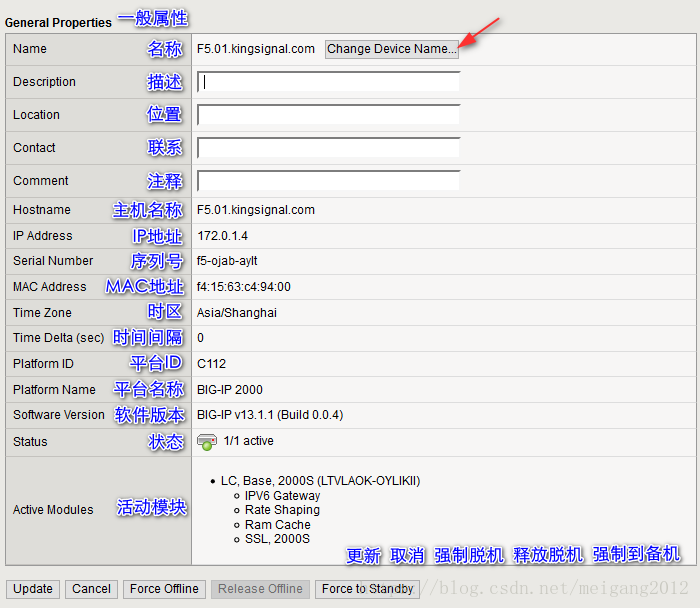

　　② 可以对设备加入位置、联系信息等，也可以修改设备名称。

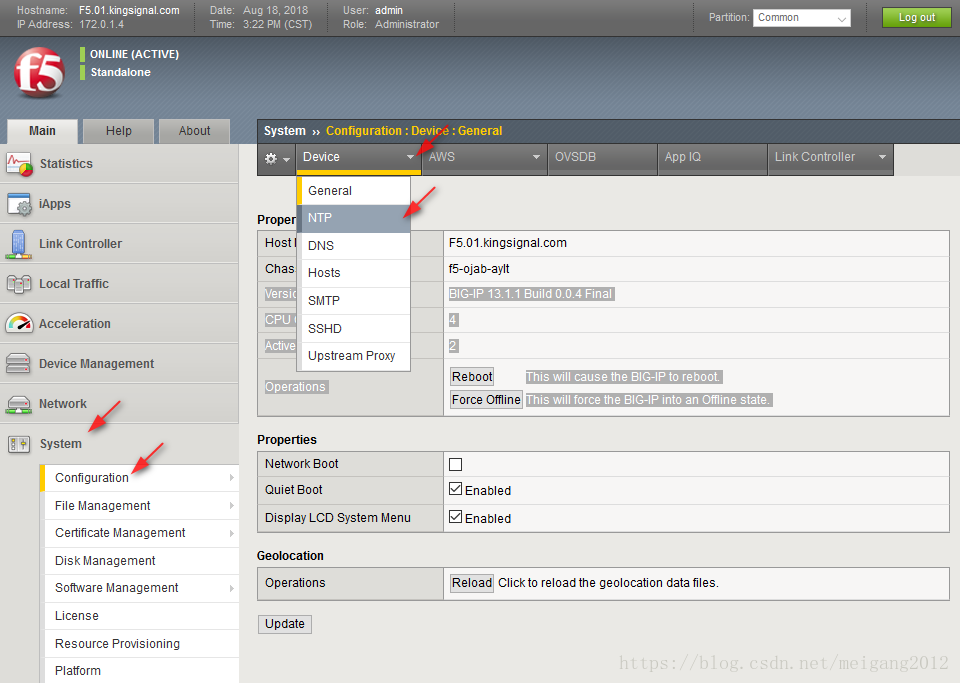

　　③ 选择菜单【System】-【Configuration】，点击右边子菜单【Device】-【NTP】。

　　④ NTP服务器【Network Time Protocol（NTP）】是用来使计算机时间同步化的一种协议，它可以使计算机对其服务器或时钟源（如石英钟，GPS等等)做同步化，它可以提供高精准度的时间校正（LAN上与标准间差小于1毫秒，WAN上几十毫秒），且可介由加密确认的方式来防止恶毒的协议攻击。

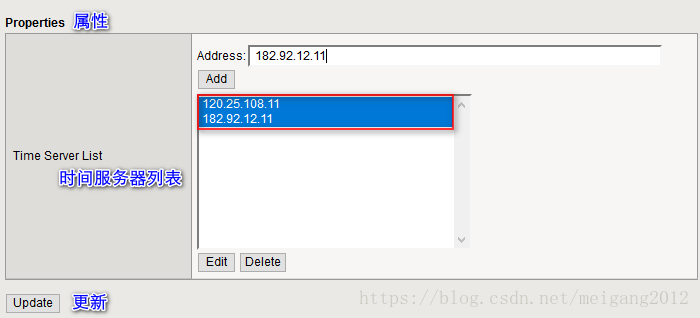

　　⑤ 输入时间服务器的IP地址，另一台F5设备做同样的操作，这样两台F5设备的时间就是同步的了。

配置设备

 　　所有工作都准备好的，就可以开始配置HA了。

　　① 选择菜单【Device Management】-【Devices】，点击设备名称，可以打开编辑界面。。

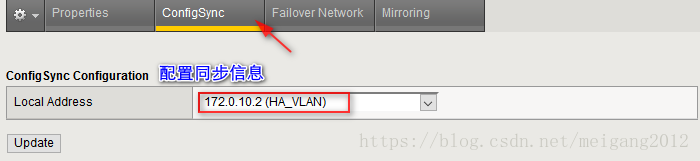

　　② 选择子菜单【ConfigSync】，配置同步信息，因为是通过心跳线进行同步，所以这里选择HA心跳线接口。

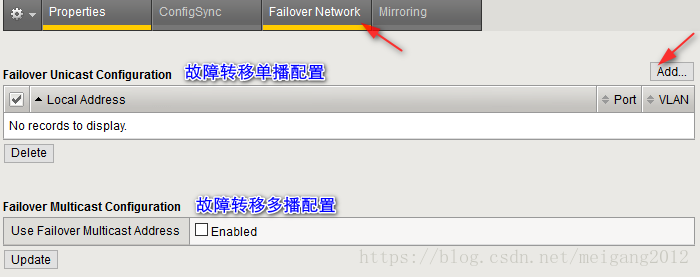

　　③ 选择子菜单【Failover Network】，点击【Add】。

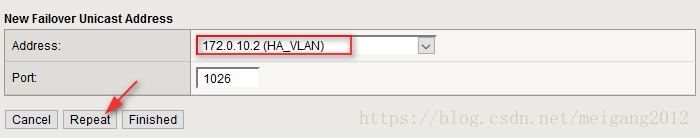

　　④ 故障转移后接口要切换，首先选择HA接口。

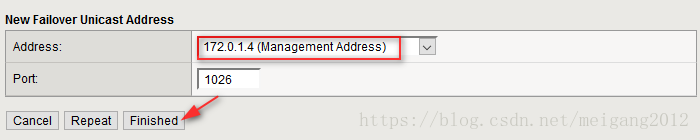

　　⑤ 然后是选择管理接口，这样切换后，也能通过管理口登录。

　　⑥ 故障转移选择HA和管理两个接口。第二台设备重复一遍本小节的操作，选择对应的接口，这里就不再重复。

配置设备信任

 　　现在可以加入其它设备了。

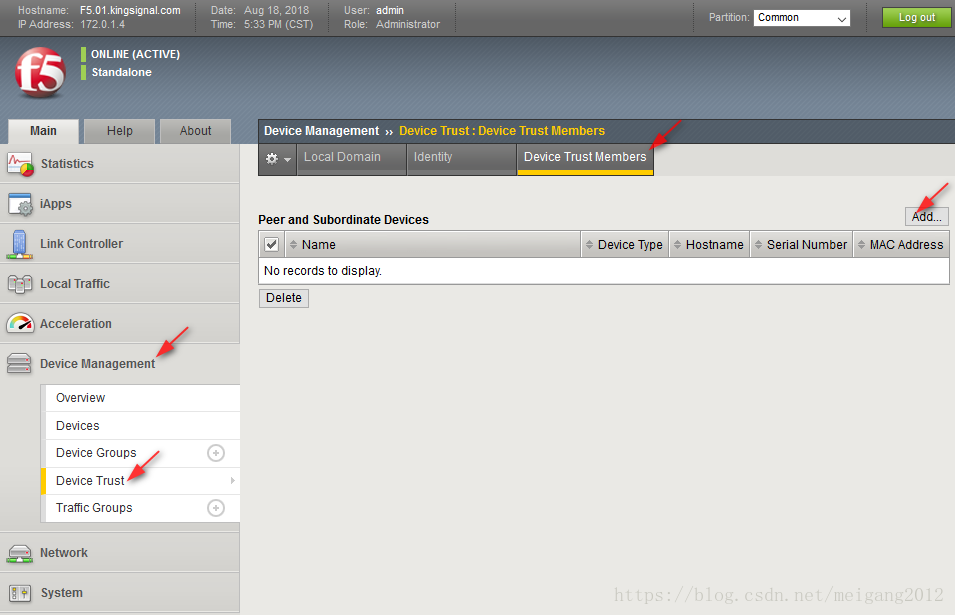

　　① 选择菜单【Device Management】-【Device Trust】，选择子菜单【Device Trust Members】，点击【Add】。

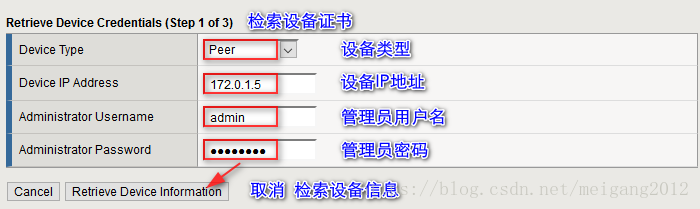

　　② 设备类型为Peer，设备IP地址输入的是第2台F5的管理地址，帐号和密码也是第二台F5的。

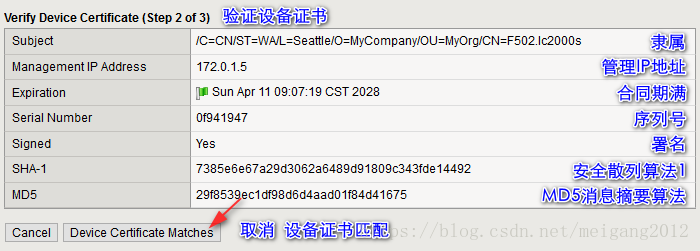

　　③ 得到第二台设备的信息。

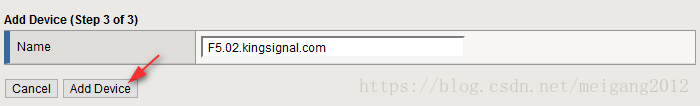

　　④ 显示第二台设备的名称，点击【Add Device】，将第二台F5设备加入第一台中。

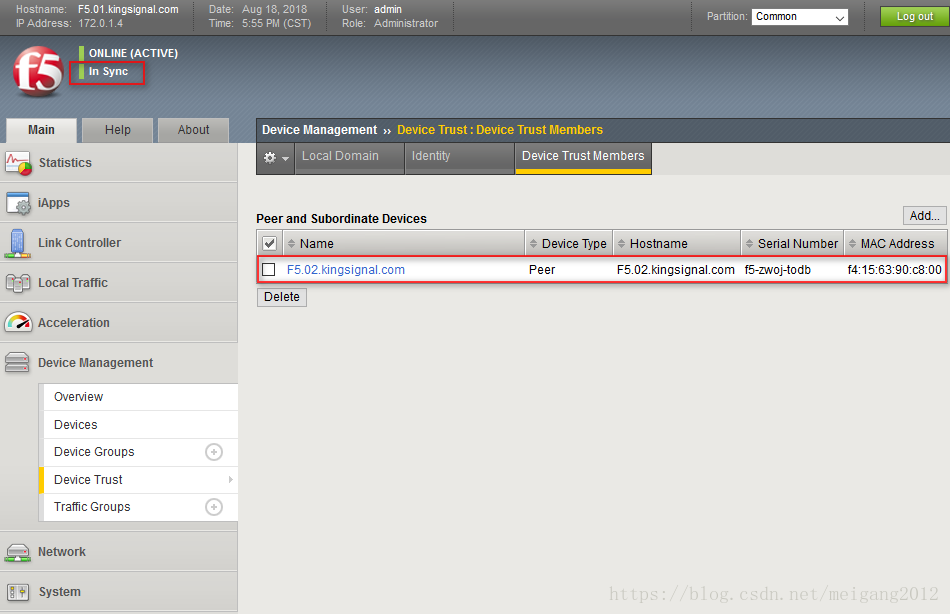

　　⑤ 第二台F5设备加入完成，开始同步。

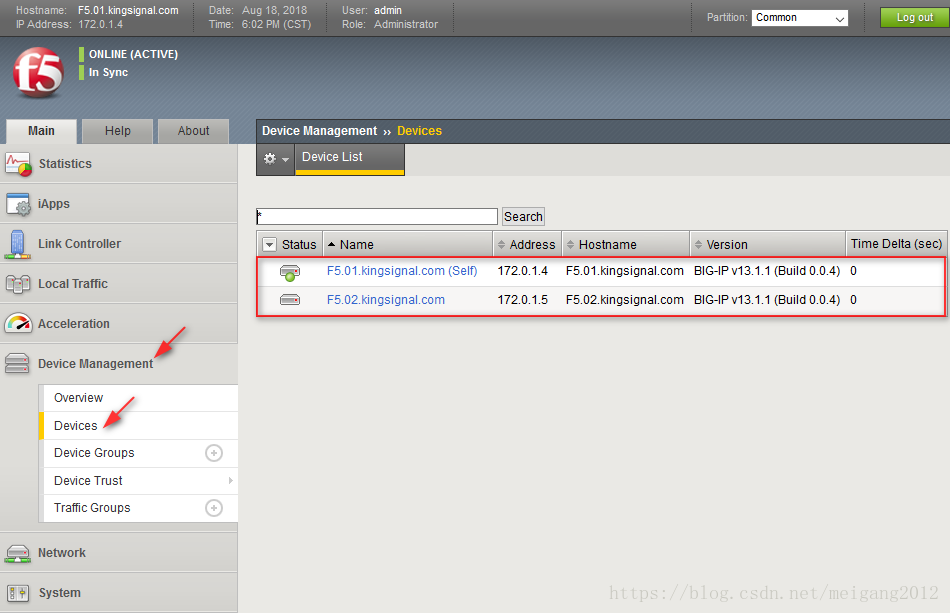

　　⑥ 选择菜单【Device Management】-【Device】，可以看到除了本机外还多了一台设备。

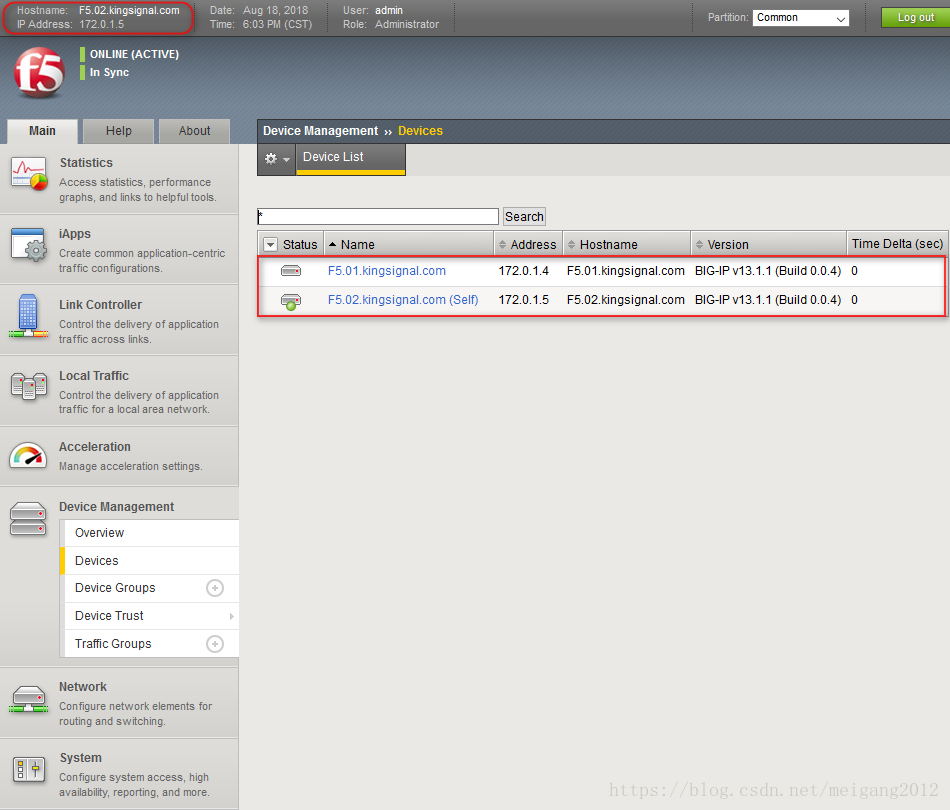

　　⑦ 登录到另一台F5设备，也可以看到设备列表里有两台设备。

配置设备组

 　　现在可以设备组了。

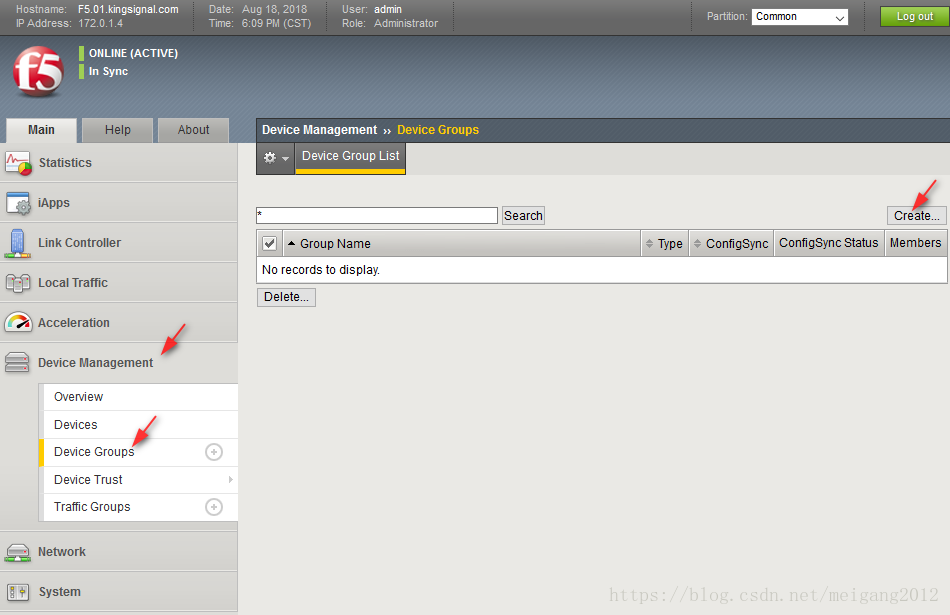

　　① 选择菜单【Device Management】-【Device Groups】，点击【Create】。

　　② 输入名称，组类型选择同步故障转移。将两台设备加入到组中，同步类型选择自动同步。

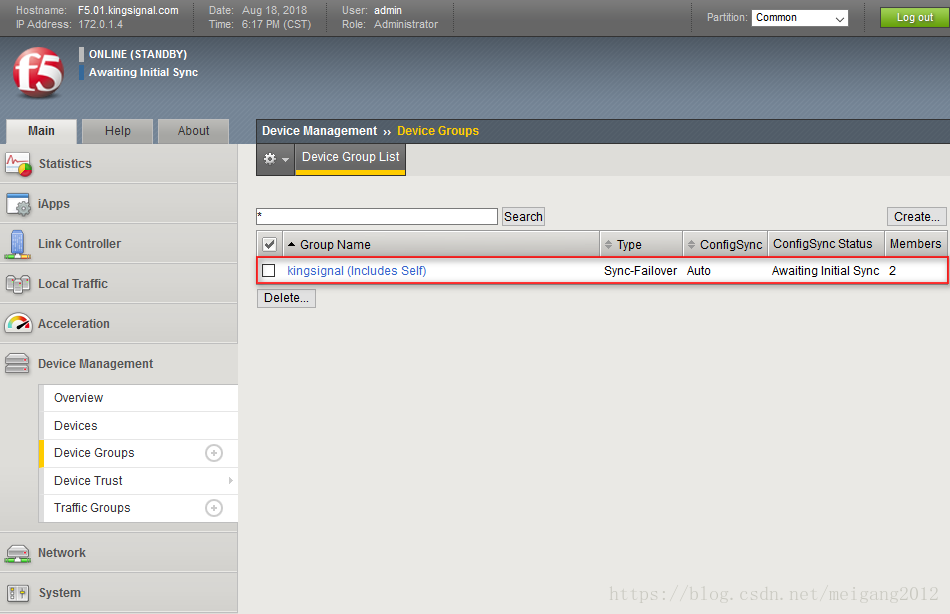

　　③ 用户组建好了。设备状态为等待初始同步。

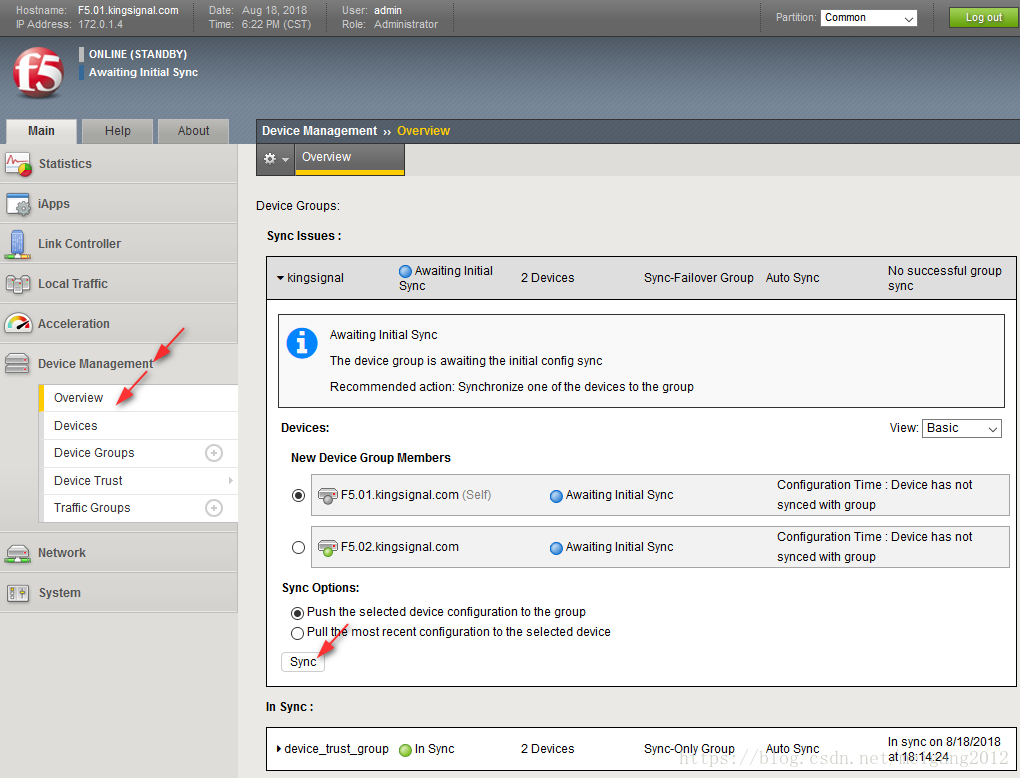

　　④ 选择菜单【Device Management】-【Overview】，点击【Sync】。

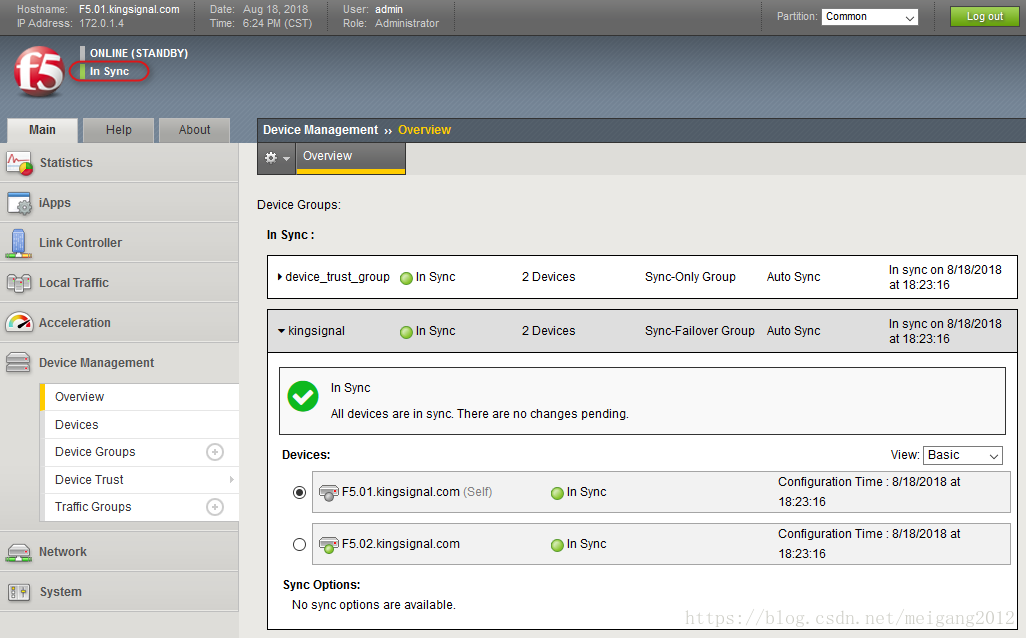

　　⑤ 同步成功了。HA配置完成。

---
