【负载均衡篇】04. 路由与上网策略 ❀ F5 Link Controller 链路控制器

　　【简介】两台F5做HA后，我们会发现一个问题，那就是两台F5的接口IP都不相同，那么正运行的A设备切换到B设备，那访问地址都变了，操作起来不是很麻烦？这里就要用到浮动IP了。我们实际访问的是浮动IP，再怎么切换浮动IP都不会变。

---

流量组

 　　在配置浮动IP之前，我们先看看流量组的作用。

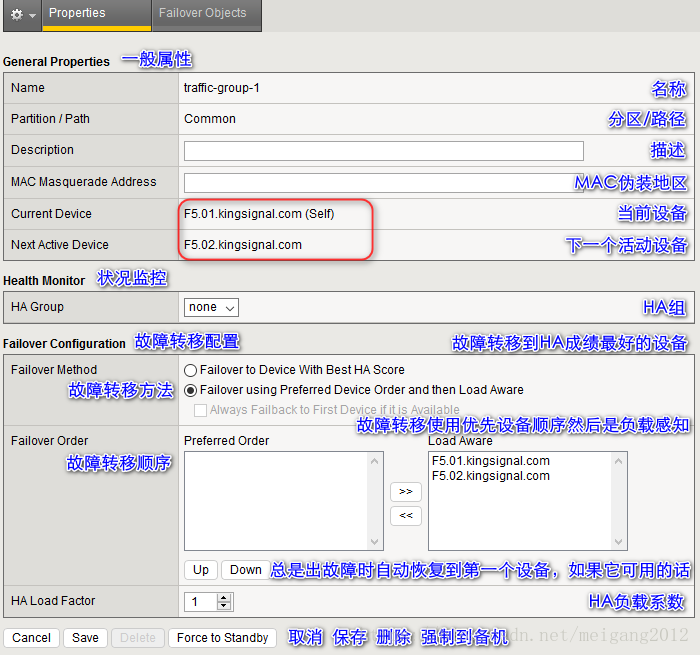

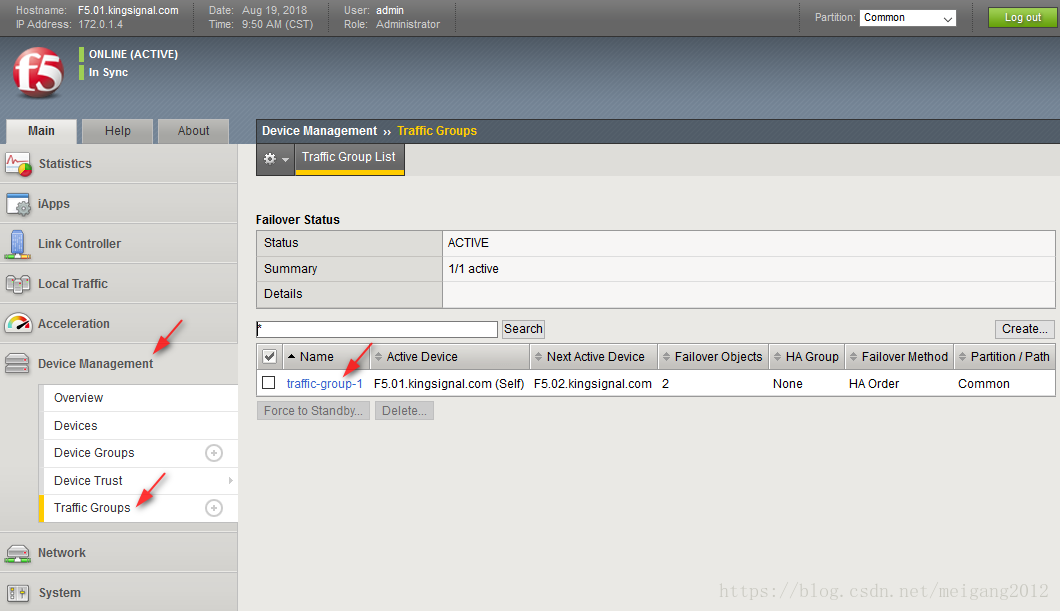

　　① 选择菜单【Device Management】-【Traffic Groups】，点击默认生成的流量组名。

　　② 显示当前的状态是第一台设备为活动的主机，第二台设备是备机。也可以点击【Force to Standby】，将主备机进行切换。

浮动IP

 　　我们需要给两台F5设备配置一个共用的IP，这样不管怎么切换都不影响使用。

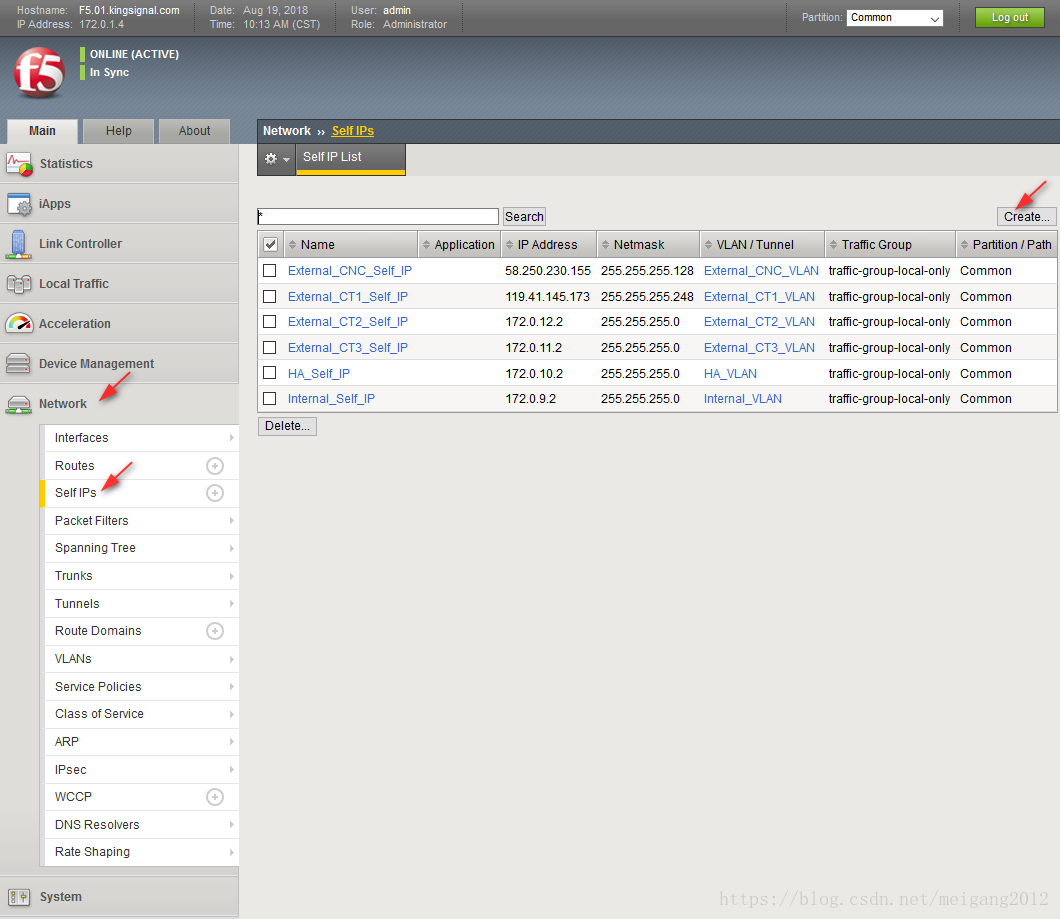

　　① 选择菜单【Network】-【Self IPs】，点击右边的【Create】。

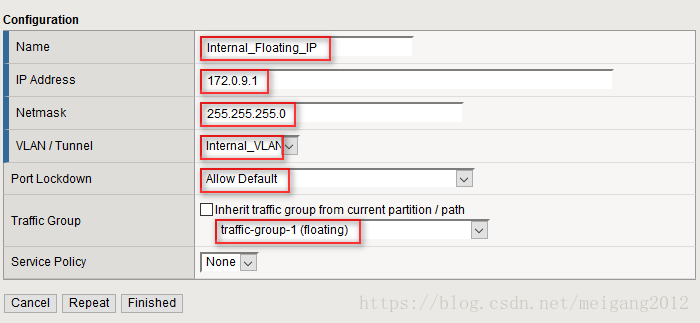

　　② 建立内网口的浮点IP。输入两台设备共用的内网口IP地址，和配置设备接口IP不同的是，这里的流量组选择是非本地流量组。

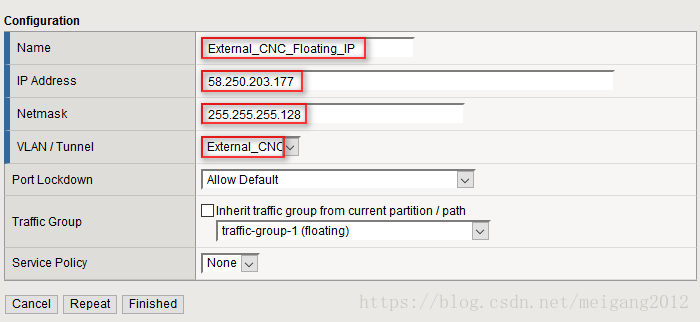

　　③ 建立联通固定IP宽带的浮动IP。

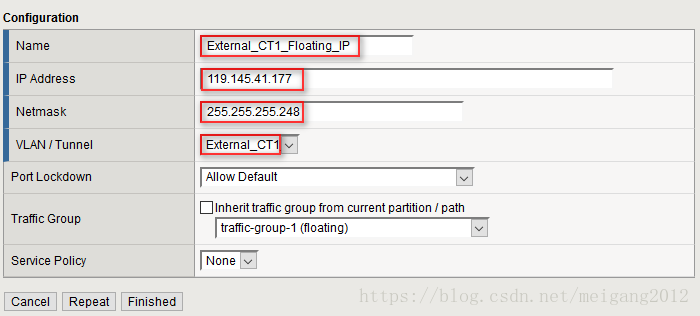

　　④ 建立电信固定IP宽带的浮动IP。

　　⑤ 建立电信ADSL拨号宽带1的浮动IP。

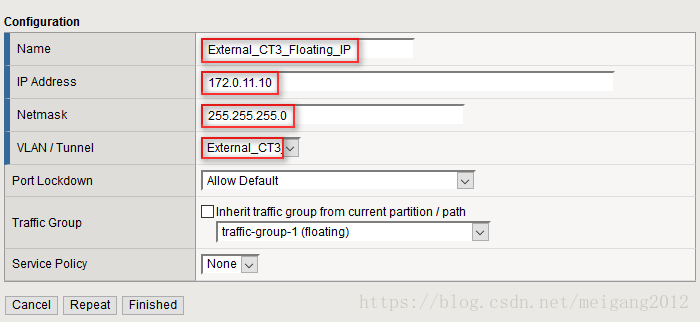

　　⑥ 建立电信ADSL拨号宽带2的浮动IP。

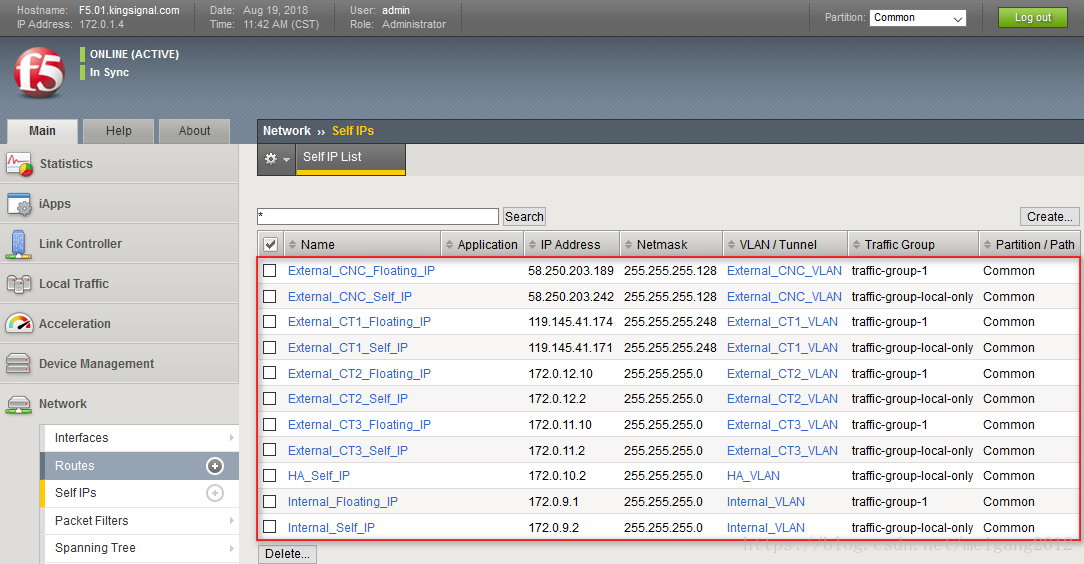

　　⑦ 主机的所有浮动IP建立好了。固定IP宽带的三个IP地址都必须是可用的。

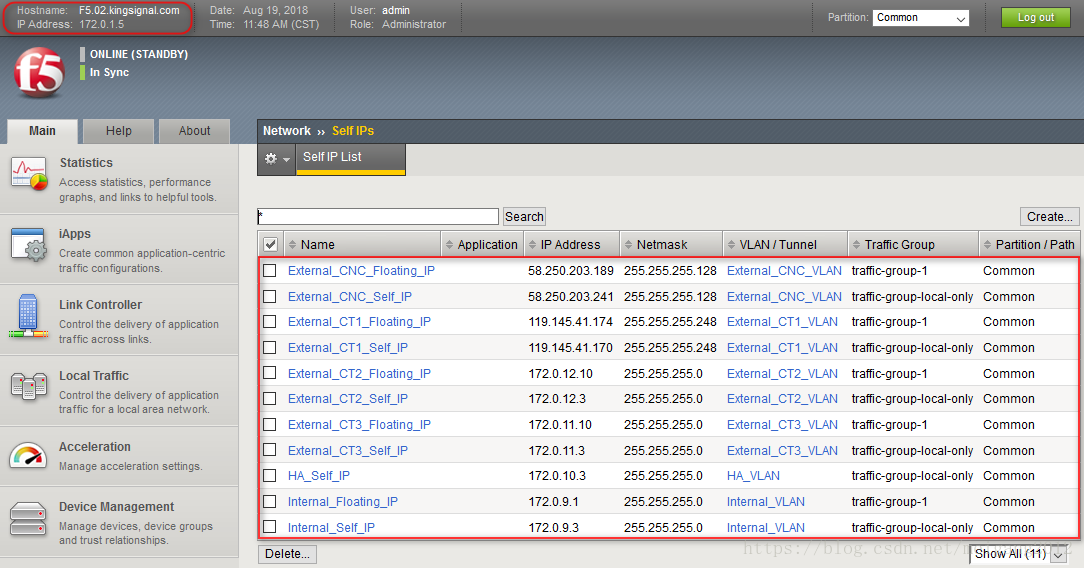

　　⑧ 备机也自动同步更新了。

配置节点

 　　节点的概念和飞塔防火墙的地址对象是一样的。

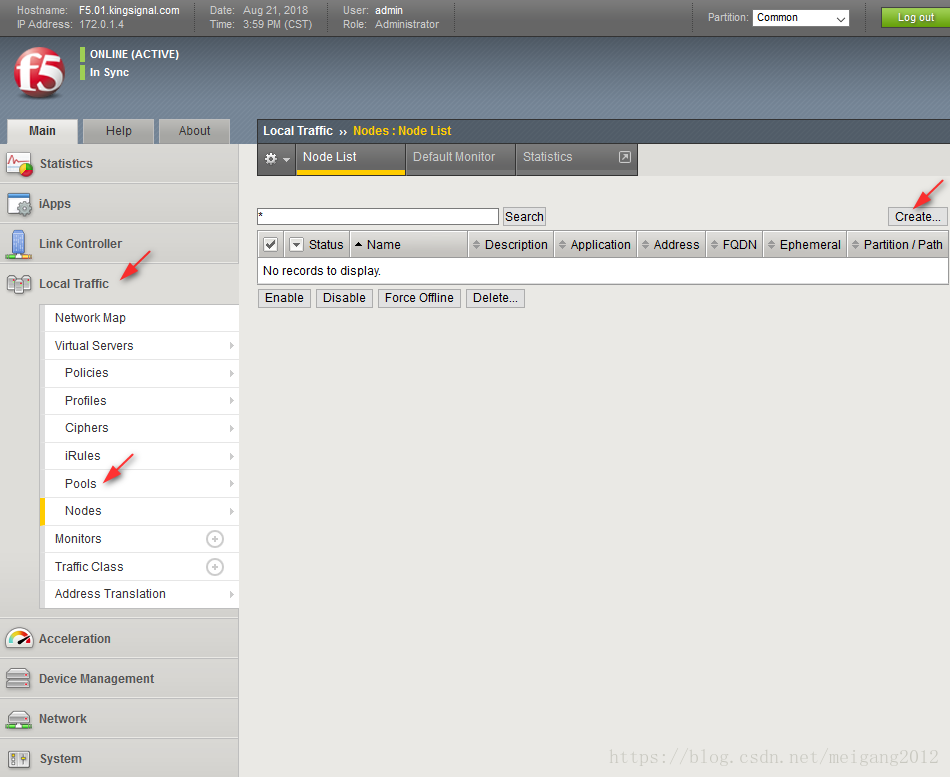

　　① 选择菜单【Local Traffic】-【Nodes】，点击【Add】。

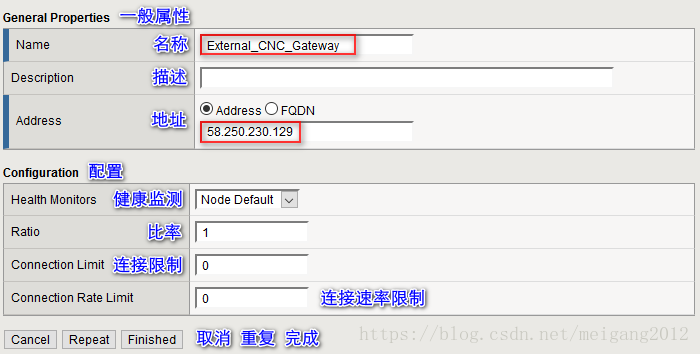

　　② 输入节点名称和联通固定IP宽带的网关地址。

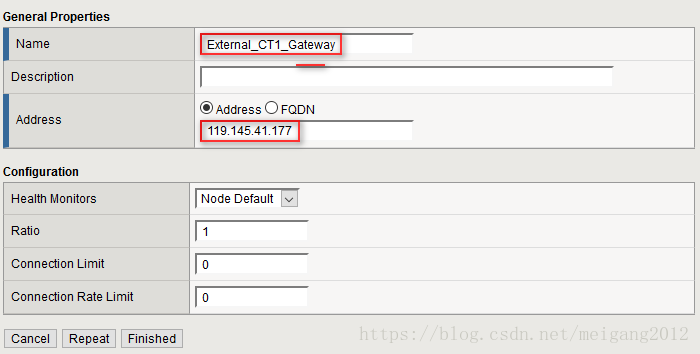

　　③ 输入节点名称和电信固定IP宽带的网关地址。

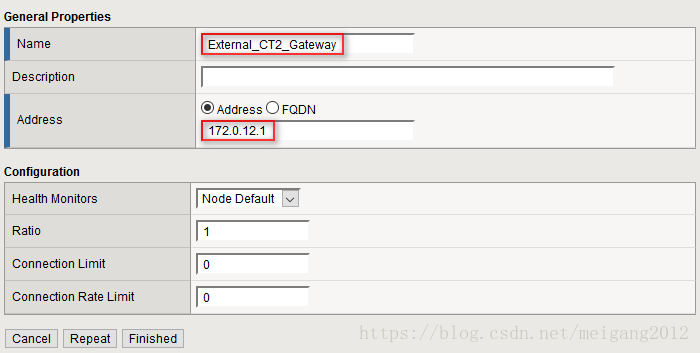

　　④ 输入节点名称和电信ADSL拨号宽带1连接路由器的内网接口地址。

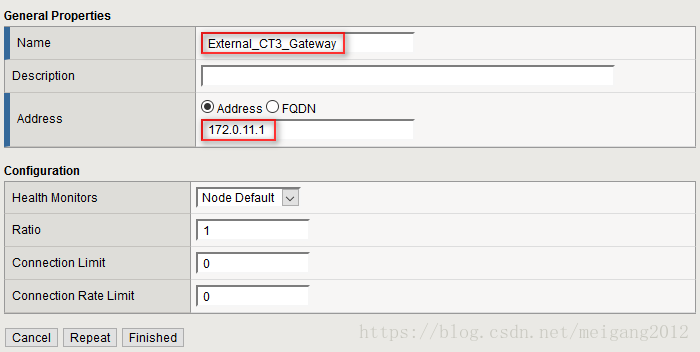

　　⑤ 输入节点名称和电信ADSL拨号宽带2连接路由器的内网接口地址。

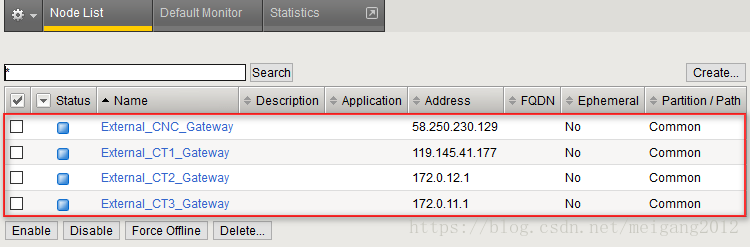

　　⑥ 现在建立了四条宽带的网关节点。

配置地址池

 　　现在可以配置网关地址池了。

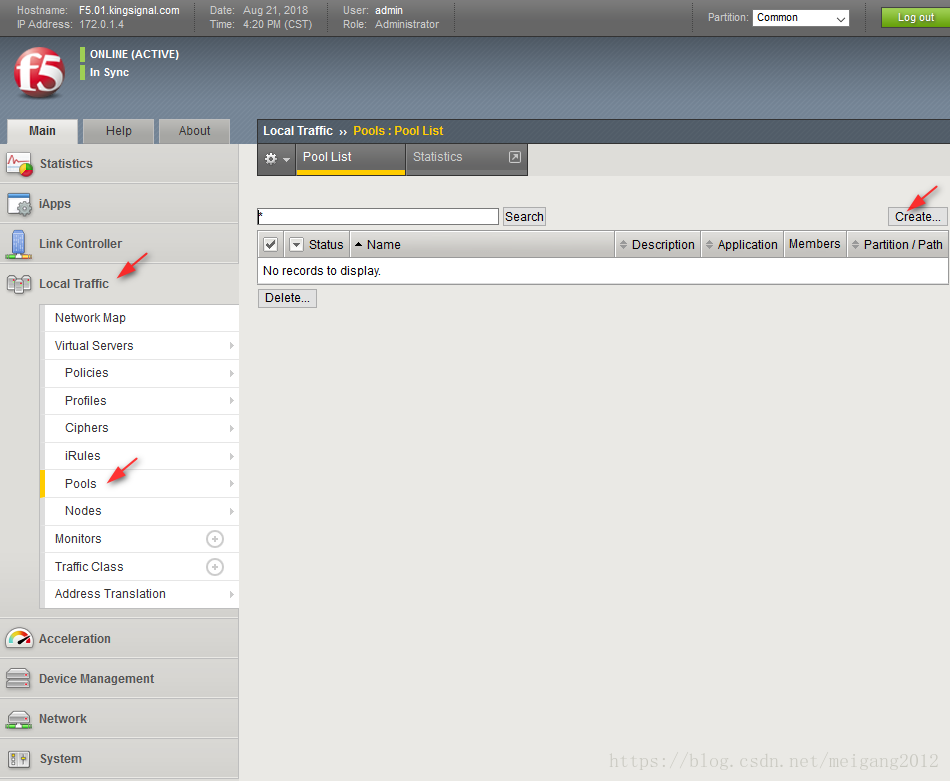

　　① 选择菜单【Local Traffic】-【Pools】，点击【Create】。

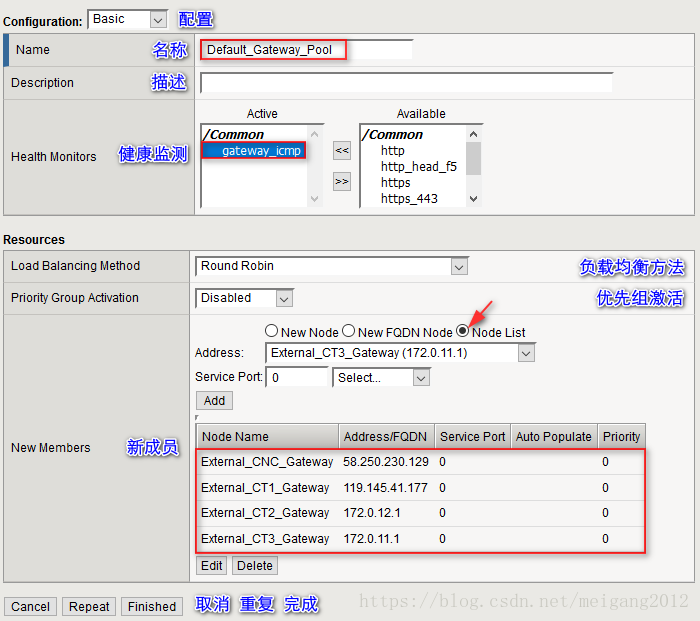

　　② 输入池名称，成员添加四条宽带的节点也就是网关地址。建立宽带网关地址池。

配置路由

 　　现在可以配置路由了。

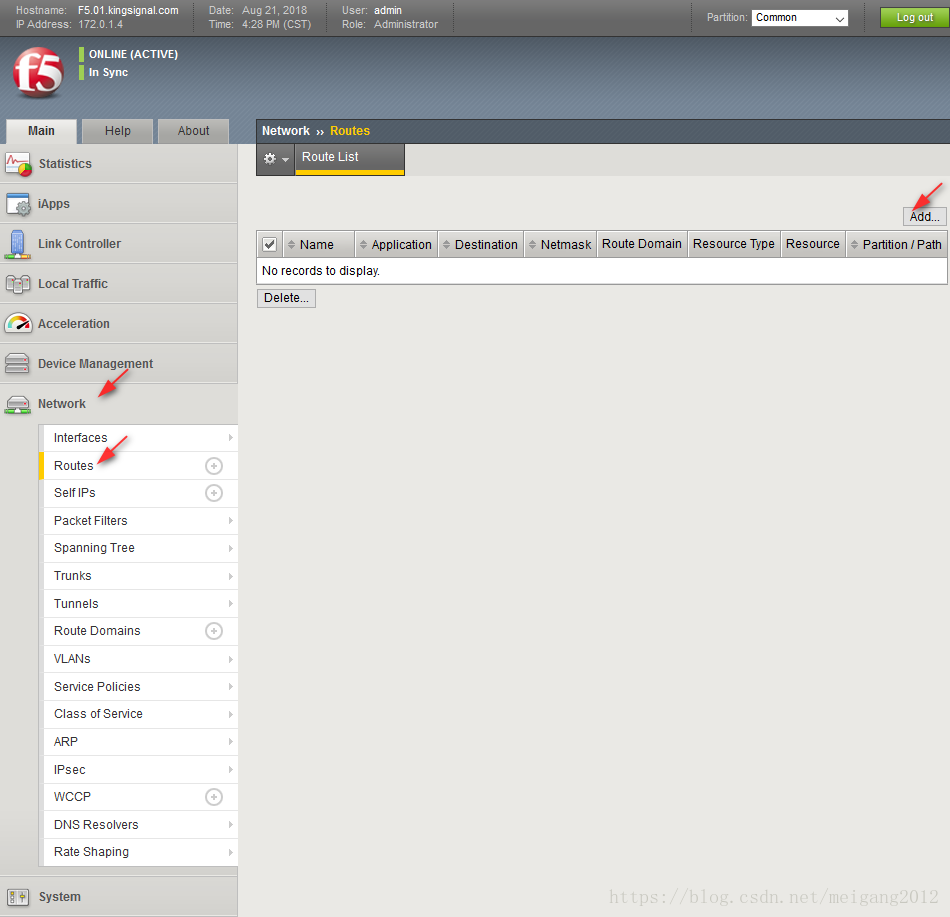

　　① 选择菜单【Network】-【Routes】，点击【Add】。

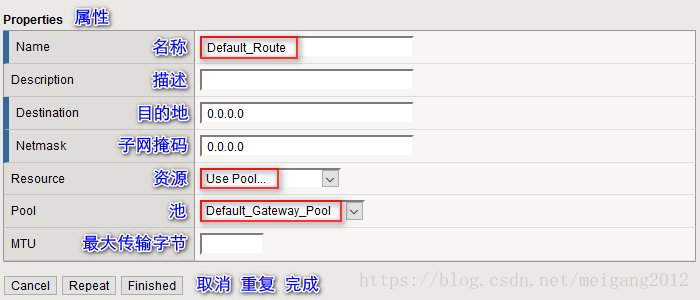

　　② 输入默认路由名称，目的地为0.0.0.0，资源选择使用池，池选择刚建立的默认网关地址池。这样所有的数据都会走四个网关出去。

配置虚拟服务

 　　最后需要配置虚拟服务，就可以上网了。

　　① 选择菜单【Local Traffic】-【Virtual Servers】，点击【Create】。

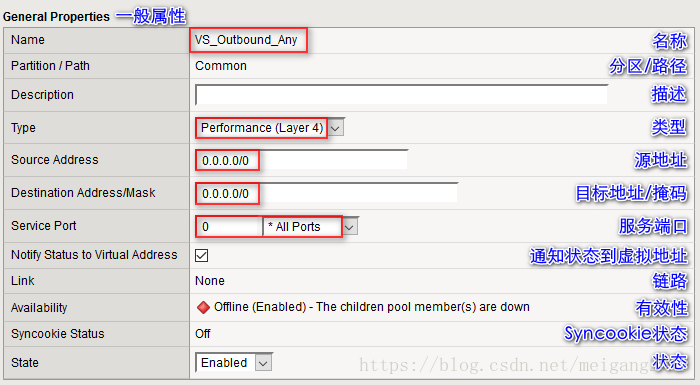

　　② 输入虚拟虚拟服务器名称，类型选择性能（四层），源地址和默认地址都为0.0.0.0，服务端口为所有。

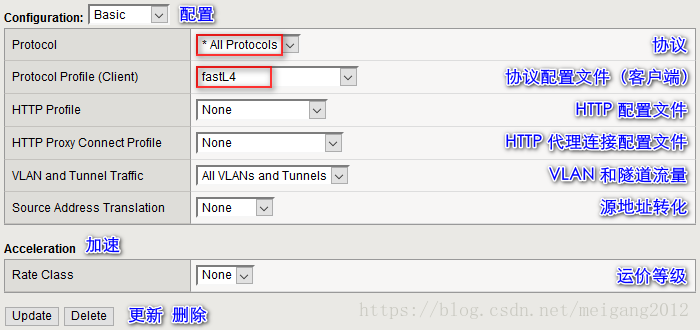

　　③ 协议选择所有，协议配置文件选择fastL4。

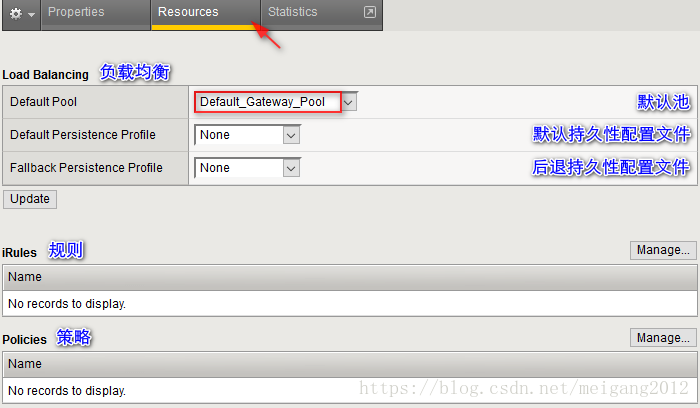

　　④ 选择子菜单Resources，默认池选择新建的默认地址池。配置完成后，就可以上网了。

---
