高通平台RF配置流程

**注：**本文参考项目路径和代码为SIM7600 LE20分支

1 准备工作

需要的资料：

各个器件的datasheet
原理图
逻辑表（内容包含支持哪些制式、band，各个band用到哪些器件，需要哪些GPIO，GPIO配高还是配低等）

上诉由RF同事提供

RF驱动modem的配置工作有：

物理、逻辑列表的配置
PA、ASM文件的添加
各制式下的TX、RX配置
GPIO开关控制

2 物理、逻辑列表的配置

2.1 rf_card类型选择

RF卡有许多类型，不同的RF卡对应不同的device list

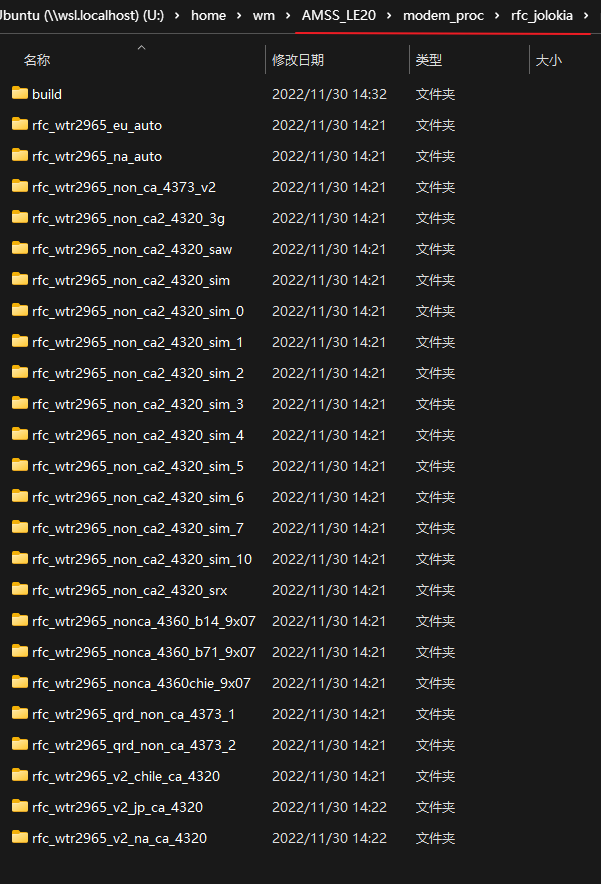

rf_card文件夹路径AMSS_LE20/modem_proc/rfc_jolokia/rf_card，该路径下包含了所有用到的RF卡类型：

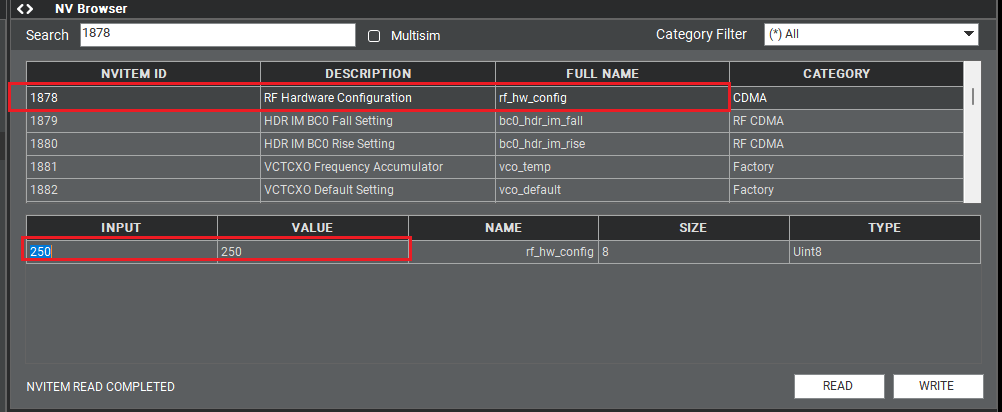

在代码编译时，所有的RF cards文件都会被编译，modem使用NV:1878来决定实际使用哪个卡。NV1878数值与RF card类型的对应关系表在文件Rfc_hwid.h。

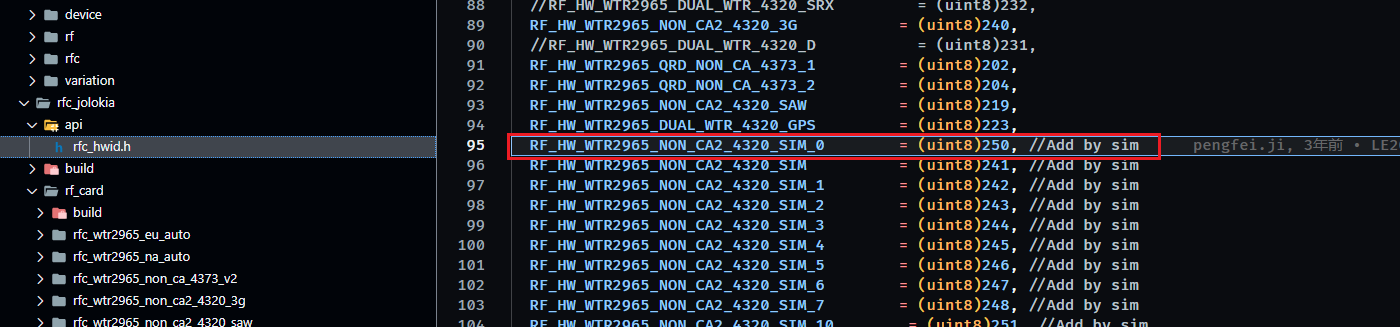

在AMSS_LE20项目中，读取NV1878值为250，所以RF卡类型应为RF_HW_WTR2965_NON_CA2_4320_SIM_0 ，对应源文件路径AMSS_LE20/modem_proc/rfc_jolokia/api/rfc_hwid.h。

**注：**NA是北美、EU是欧洲。

/* -------------------------------------------------------
** The RF Card Id used in the target
** Note: The Id needs to be sequential
** ------------------------------------------------------- */
typedef enum {
  RF_HW_UNDEFINED                         = (uint8)0,
  RF_TARGET_NONE                          = RF_HW_UNDEFINED,
  ......
  RF_HW_WTR2965_NON_CA2_4320_SAW          = (uint8)219,
  RF_HW_WTR2965_DUAL_WTR_4320_GPS         = (uint8)223,
  RF_HW_WTR2965_NON_CA2_4320_SIM_0        = (uint8)250, //Add by sim
  RF_HW_WTR2965_NON_CA2_4320_SIM          = (uint8)241, //Add by sim
  ......
} rf_hw_type;

rf_card的选择：和RF工程师一起确定选用那个RF_card，这需要根据是否支持CA，支持哪些band来做初步确定，当问题无法确定时，可以提case到高通请求协助确定。

2.2 配置物理逻辑列表

在RFC common文件中，为ASM和PA设备更新信息，比如：在modem_proc/rfc_jolokia/rf_card/rfc_wtr2965_non_ca2_4320_sim_0/common/src/rfc_wtr2965_non_ca2_4320_sim_0_cmn_ag.cpp中：

1、WTR2965是原本就存在的，需要注意的是wtr2965总线的确定

{ 4,0 /* 0 not specified */,}, /* PHY_DEVICE_COMM_BUS */

  {
    /*Device: WTR2965 */
    WTR2965, /* PHY_DEVICE_NAME */
    0, /* PHY_DEVICE_INSTANCES */
    RFC_NO_ALTERNATE_PART, /* PHY_DEVICE_ALT_PART_NUM_OF_INSTANCE */
    RFDEVICE_COMM_PROTO_RFFE, /* PHY_DEVICE_COMM_PROTOCOL */
	RFDEVICE_COMM_PROTO_VERSION_DEFAULT, /* PHY_DEVICE_COMM_PROTOCOL_VERSION */
    {
       4,0 /* 0 not specified */,}, /* PHY_DEVICE_COMM_BUS */
    0x217, /* PHY_DEVICE_MANUFACTURER_ID */
    0xCA, /* PHY_DEVICE_PRODUCT_ID */
    0, /* PHY_DEVICE_PRODUCT_REV */
    0x1, /* DEFAULT USID RANGE START */
    0x1, /* DEFAULT USID RANGE END */
    0x1, /* PHY_DEVICE_ASSIGNED_USID */
    0 /*Warning: Not specified*/, /* RFFE_GROUP_ID */
    FALSE, /* INIT */
    RFC_TX_MODEM_CHAIN_0, /* ASSOCIATED_DAC */
  }, /* END - Device: WTR2965 */

2、配置新增的器件信息，这里以S5643-52为例

  {
    /*Device: S5643-52 */
    GEN_DEVICE, /* PHY_DEVICE_NAME */
    1, /* PHY_DEVICE_INSTANCE */
    2, /* PHY_DEVICE_ALT_PART_NUM_OF_INSTANCE */
    RFDEVICE_COMM_PROTO_RFFE, /* PHY_DEVICE_COMM_PROTOCOL */
    RFDEVICE_COMM_PROTO_VERSION_DEFAULT, /* PHY_DEVICE_COMM_PROTOCOL_VERSION */
    {
       0,
