modem——高通QC 4G RFcard配置之PA器件配置

一，简介

PA ：功率放大器，RFC配置中的重要器件，后面验证过程中许多问题都会和它相关，配置需要正确。

物理设备，逻辑设备理解

物理设备是指正在使用的RFFE设备，如ASM、PA或耦合器。板上的每个RFFE核心必须作为一个单独的物理设备列出。

逻辑设备是一个QTI驱动程序概念，它允许在一个物理设备内的独立逻辑单元被单独控制。例如，ASM中的两个开关可以被列为两个独立的逻辑设备。

二，PA器件配置流程

1. 从现有的PA驱动或PA驱动模板中拷贝

2. 重命名

3. 根据PA数据表修改以下数据结构

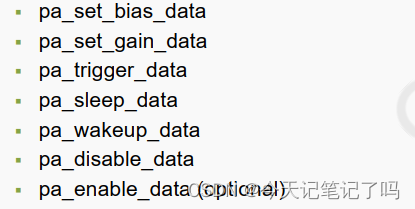

要设置的通用PA驱动数据结构

4.修改常用信息，包括RFFE设置

5.将新PA添加到rfdevice_pa_factory.cpp

三,   重点：Rfdevice_pa_ XXXX_data_ag.cpp

1.PA_SET_BIAS_REGS

配置的为PA静态电流，没有的话写0xFC

2. PA_SET_RANGE_REGS

Range0-3分别代表高增益到低增益。

0x00一般是band selection  （配置通路就要选择这个里面的端口）

例如四级增益：PA state3 对应 range0（最高增益），PA state2 对应 range1，PAstate1 对应 range2，PA state0 对应 range3（最低增益）；如果是两级增益的话，那么就是PA state1 对应range0，为高增益，PA state0 对应 range1，为低增益

3.PA_ON_NUM_REGS （一般RFFE_INVALID_REG_ADDR，1个Range）

当调用set PA_RANGE时，PA会自动打开。因此，不需要为PA_ON数据写任何东西;所有元素都设置为 RF_REG_INVALID

4.PA_OFF_NUM_REGS  （一般0x00寄存器，1个Range）

需要使能PA，并且设置为LPM模式

5.PA_TRIGGER_NUM_REGS  （一般0x1C寄存器，1个Range）

触发器用于在单个RFFE总线上同时执行多个MIPI命令。当命令没有立即执行，而是等待触发器进入时，调制解调器依次发送下一个模式的PA寄存器设置。PA收到触发命令后，会根据之前收到的命令重写MIPI寄存器

6. 设置MID, PID, PID_rev , range =4（和上面的1.2的range对应）

7.设置支持的最大带宽

uint32rfdevice_pa_rf_5212a_data_ag::get_max_bw_supported()

{

   return 20000;

}
